导轨配套帽夹式锁紧固定结构件

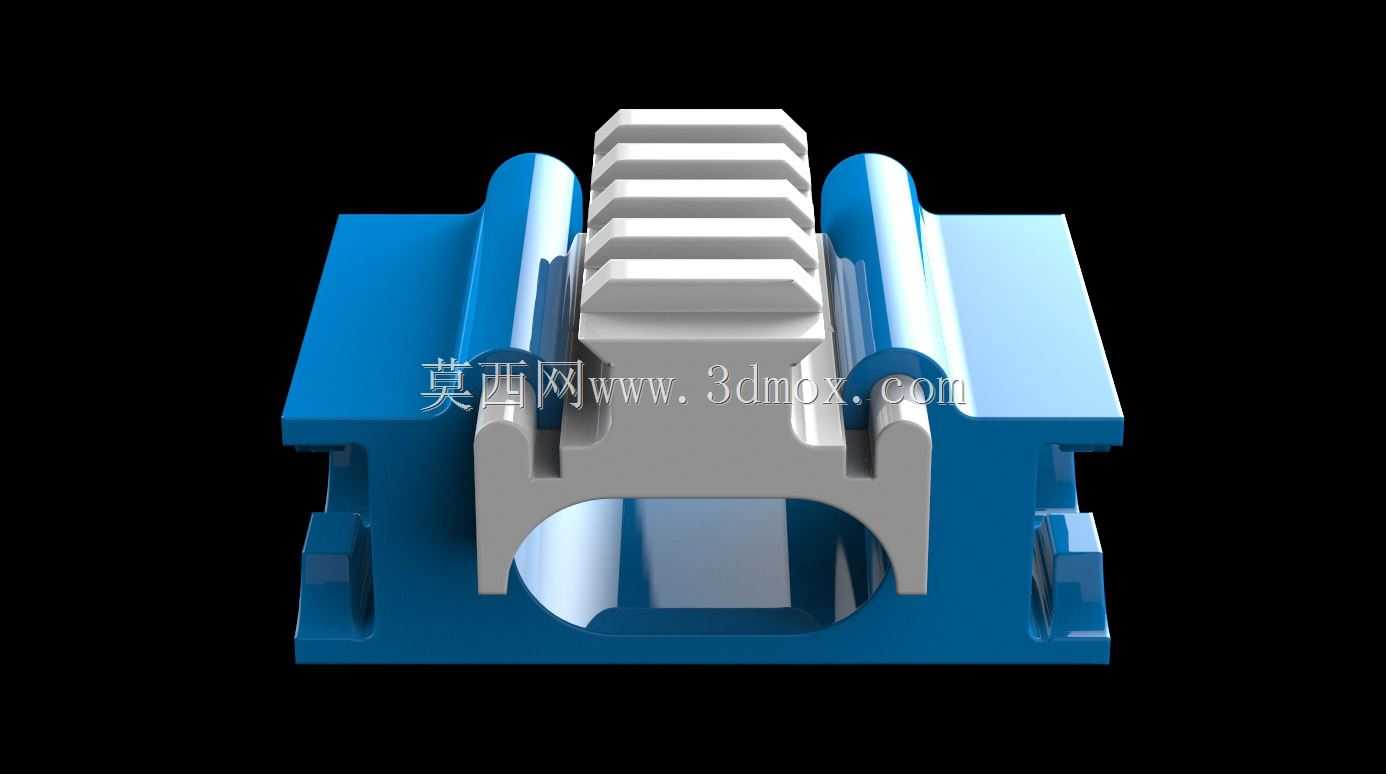

　　在直线导轨副的实际应用场景里，这类帽夹结构常被用在滑动工位的行程末端限位、滑动组件的临时位置锁定环节，比如小型输送线的挡块固定、工装板的导轨侧定位、检测设备的滑动探头位置锁紧，都能见到同原理结构的身影。区别于传统的螺栓顶丝锁紧，这种帽夹的夹持面完全贴合导轨的截面轮廓，不会因为单点顶紧造成导轨表面压痕，也不会在设备长期振动工况下出现锁紧松脱的问题。从结构设计逻辑来看，整个零件分为三个功能区段：底部的蓝色基体是导轨配合段，内侧开有和标准直线导轨外侧轮廓完全匹配的卡槽，安装时可以直接顺着导轨端面滑入，不需要拆分导轨副就能完成加装，适配日常设备改造的快速装配需求；中间的灰色拱形架是受力传导段，拱形的镂空结构一方面减轻了零件自身重量，

　　另一方面给锁紧操作留出了足够的扳手空间，不会因为结构干涉导致锁紧力矩达不到设计要求；顶部的齿状压块是操作施力段，等距分布的横向齿槽增大了手动微调时的摩擦力，不需要额外工具就能完成初步位置调整，需要大锁紧力时也能适配普通扳手的咬合需求。从安装边界来看，这个帽夹的卡槽宽度适配市面上常用的15mm规格微型直线导轨，基体总宽度控制在42mm以内，安装后不会超出导轨安装面的侧边轮廓，不会和导轨旁布置的拖链、传感器线缆产生运动干涉；零件总高度38mm，顶部齿块距离导轨上表面的高度差控制在22mm，刚好匹配常规滑动工作台的侧边锁紧孔位高度，不需要额外加工转接块就能直接使用。在功能特性上，

　　这个结构的锁紧力通过拱形架的弹性形变均匀传递到两侧的导轨配合面，相比单点锁紧的结构，夹持力分布更均匀，锁紧后不会出现帽夹自身偏斜导致的滑动卡滞问题；基体两侧的延伸凸缘上预留了紧定螺钉安装孔，需要永久固定位置时可以加装紧定螺钉顶紧导轨侧面，进一步提升抗振动松脱的能力，在有切削振动的机床辅助导轨工位、频繁启停的自动化输送线工位都能稳定工作。设计过程中特意将夹持面的圆角做了和导轨圆角一致的R0.8匹配处理，避免尖角接触造成的应力集中，长期反复拆装也不会刮花导轨的镀铬表面，不会影响导轨上滑动组件的正常通行；顶部的齿块做了等距5mm的齿距设计，手动调整时每滑动一个齿距对应1mm左右的位置微调量，方便操作人员快速定位到预设的安装位置，

　　不需要反复测量尺寸就能完成工位调整。在实际设备维护场景里，这种帽夹的更换效率远高于传统的一体式锁紧挡块，不需要拆卸导轨上的滑动工作台，只要松掉锁紧螺钉就能从导轨任意位置取出更换，大幅缩短了设备停机维护的时间，在3C检测设备、小型自动化装配线、木工机械的导轨限位场景里，这类结构的应用占比正在逐年提升，替代了原有容易松脱的顶丝式挡块结构。
