航拍设备用轻量化万向节连接支架结构

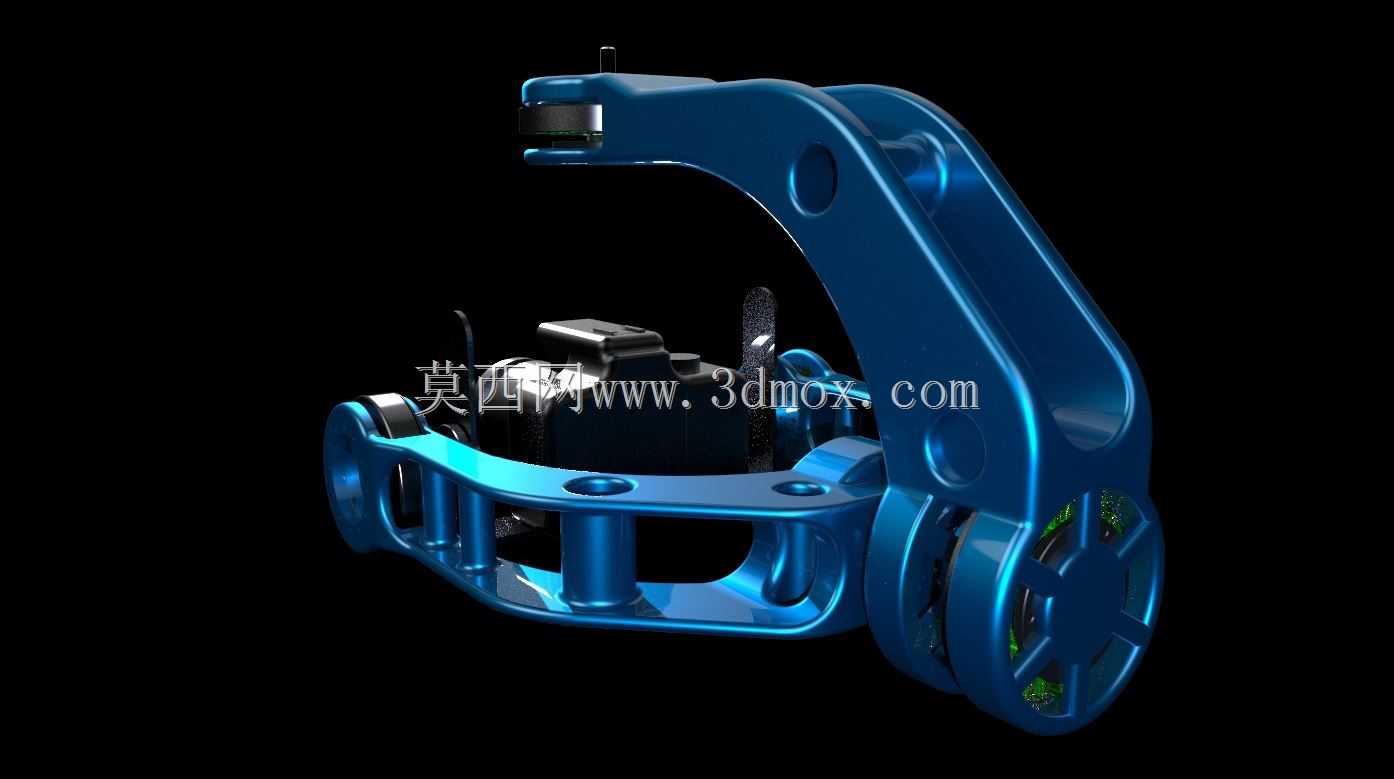

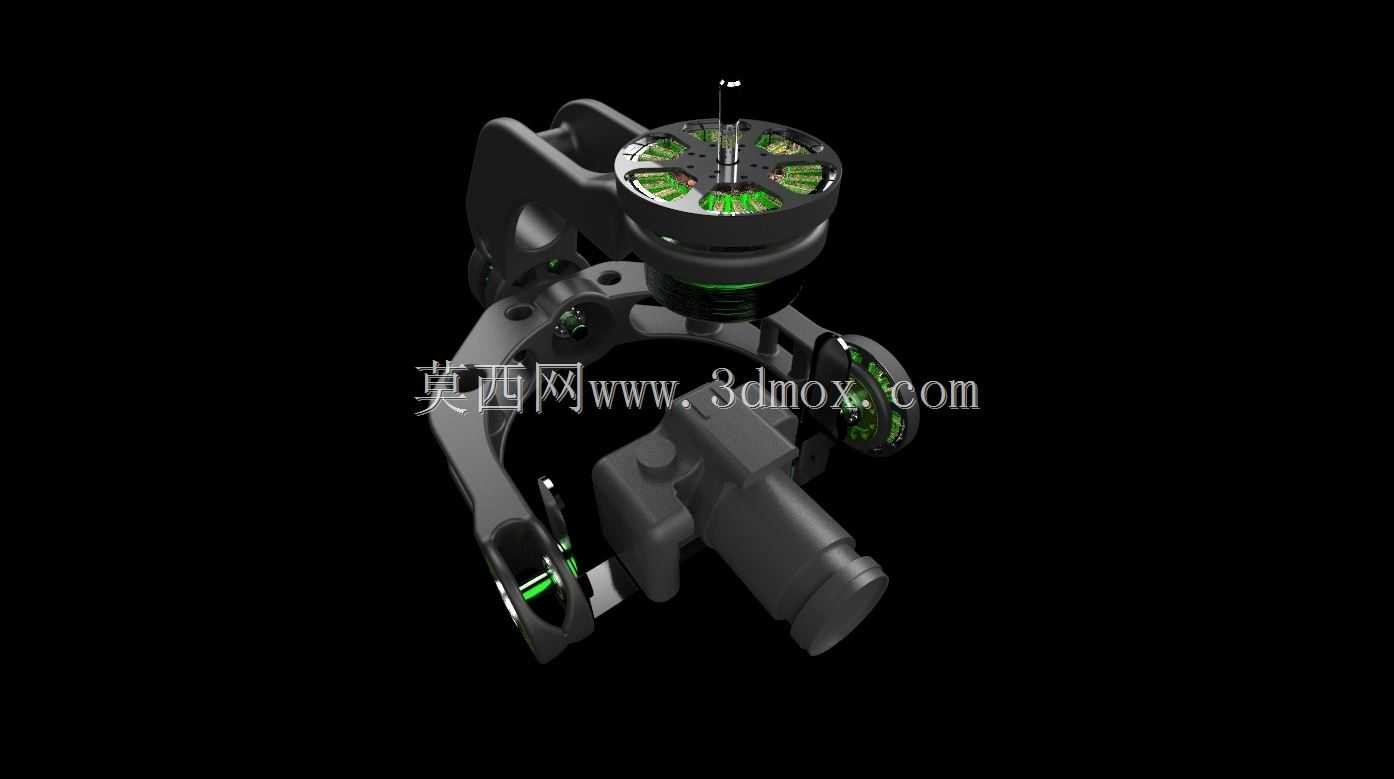

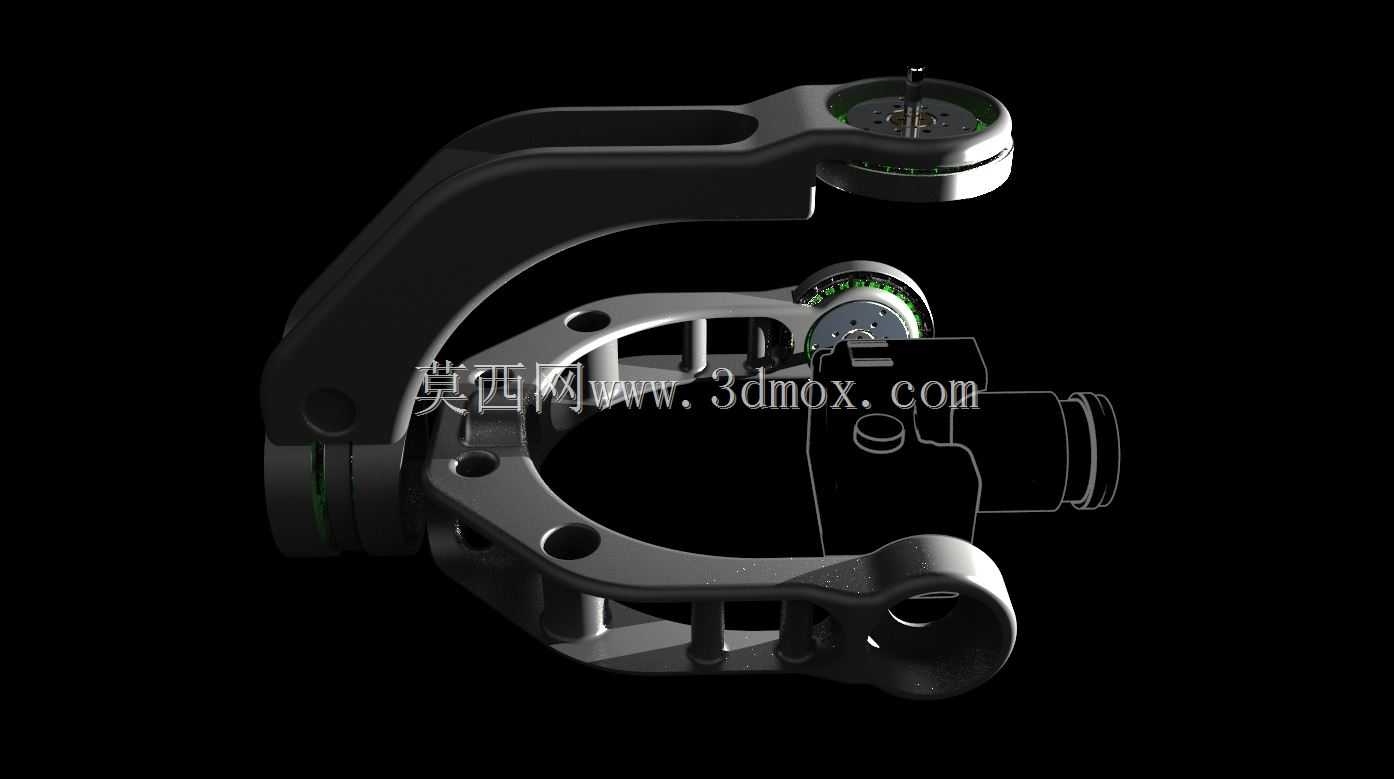

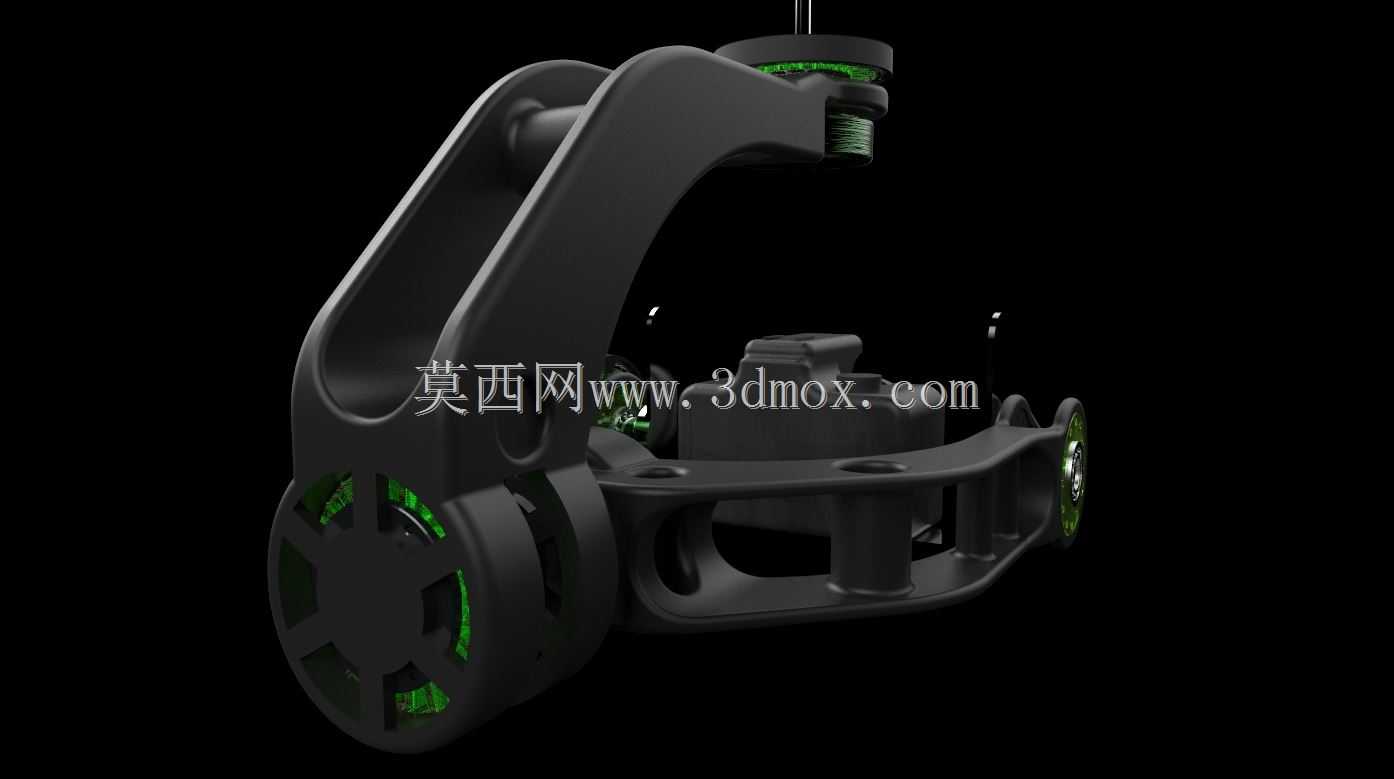

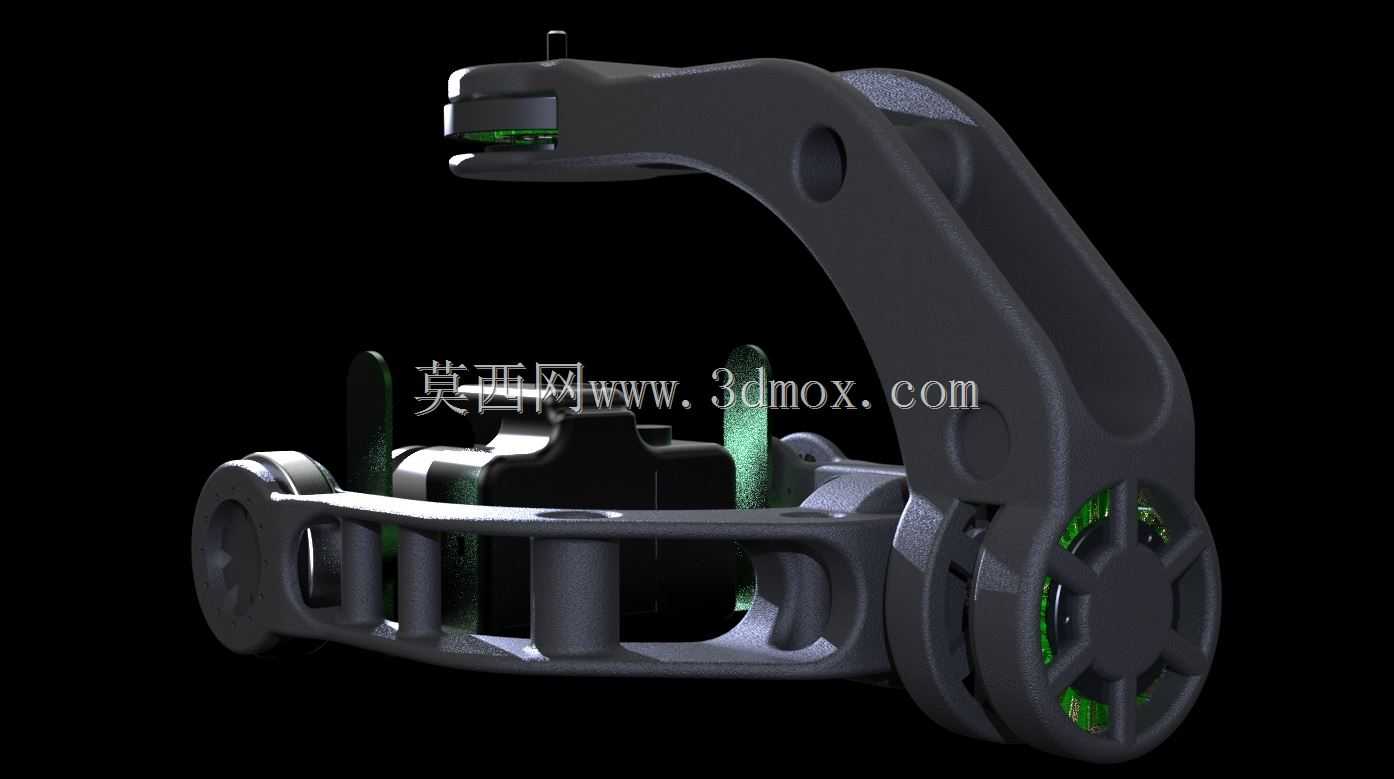

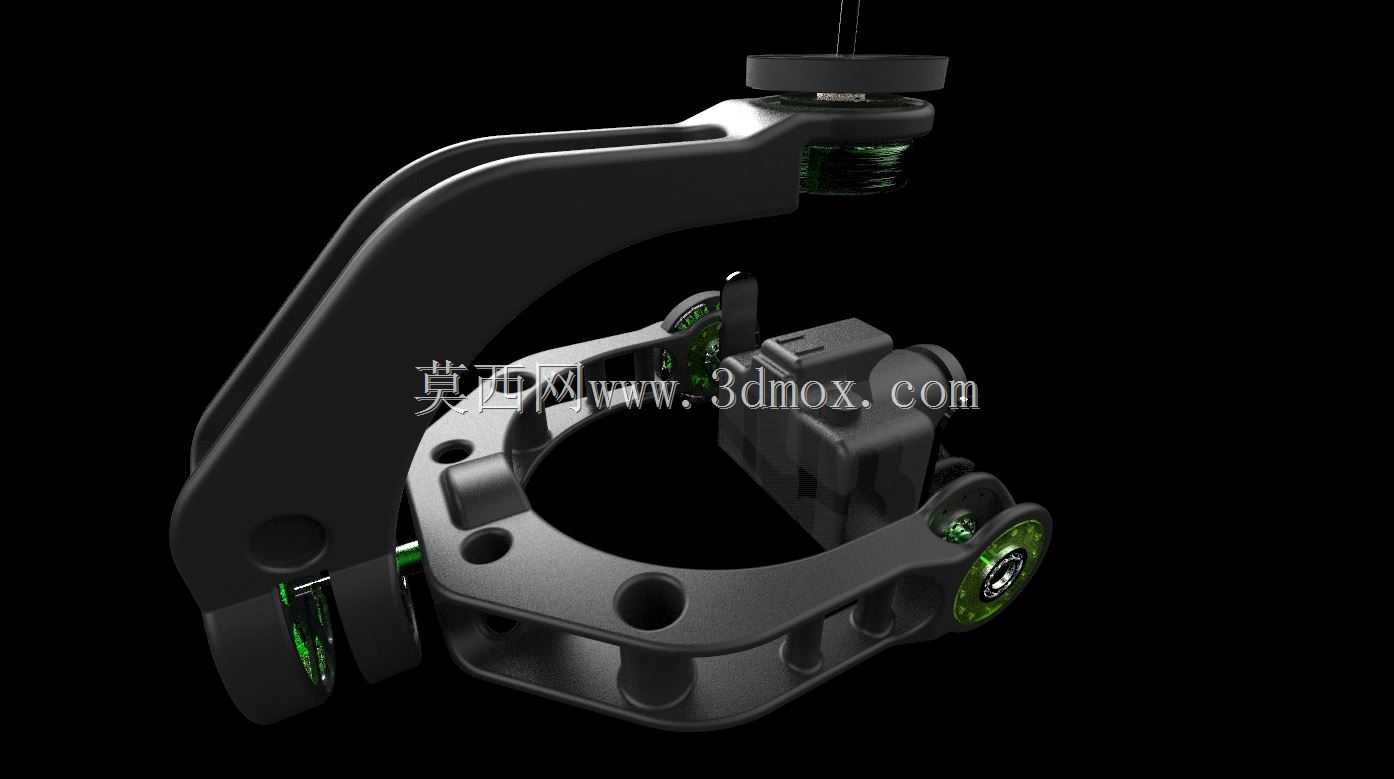

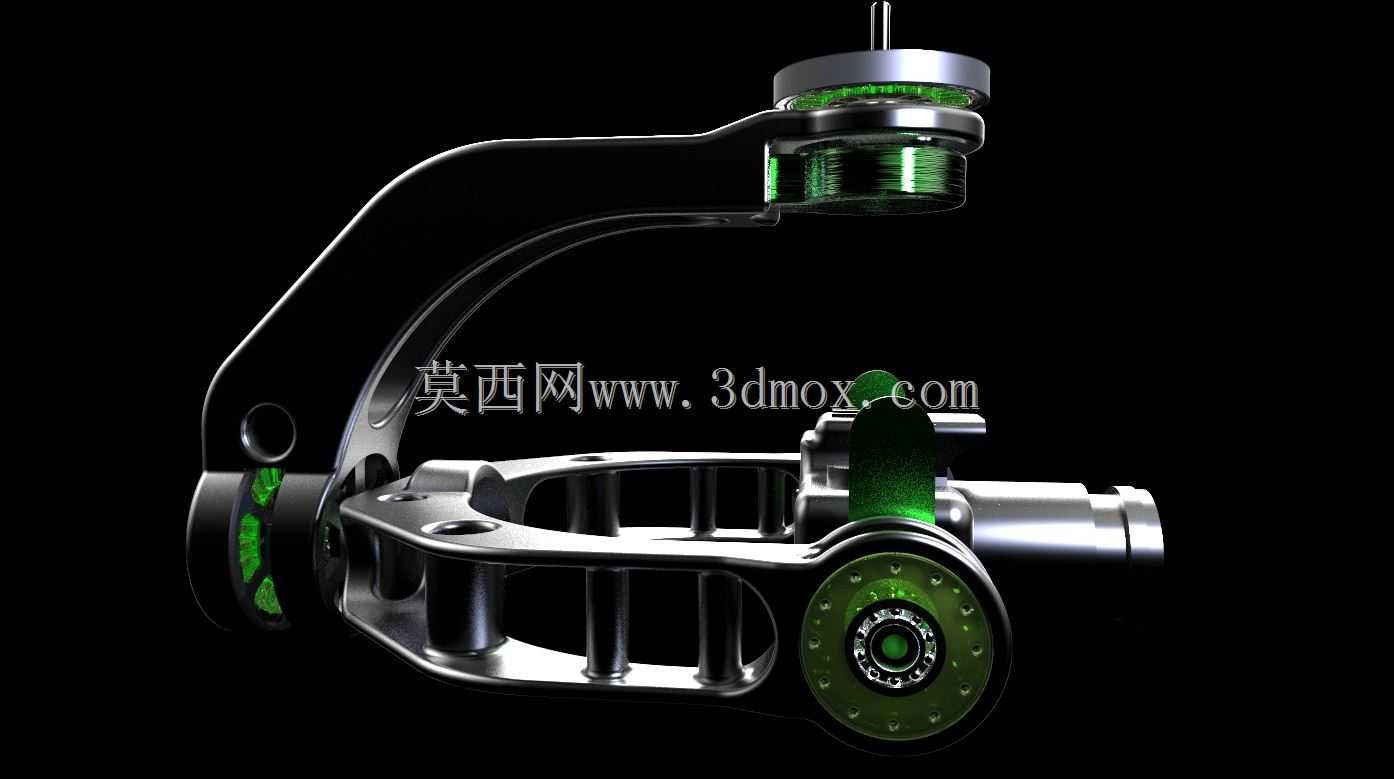

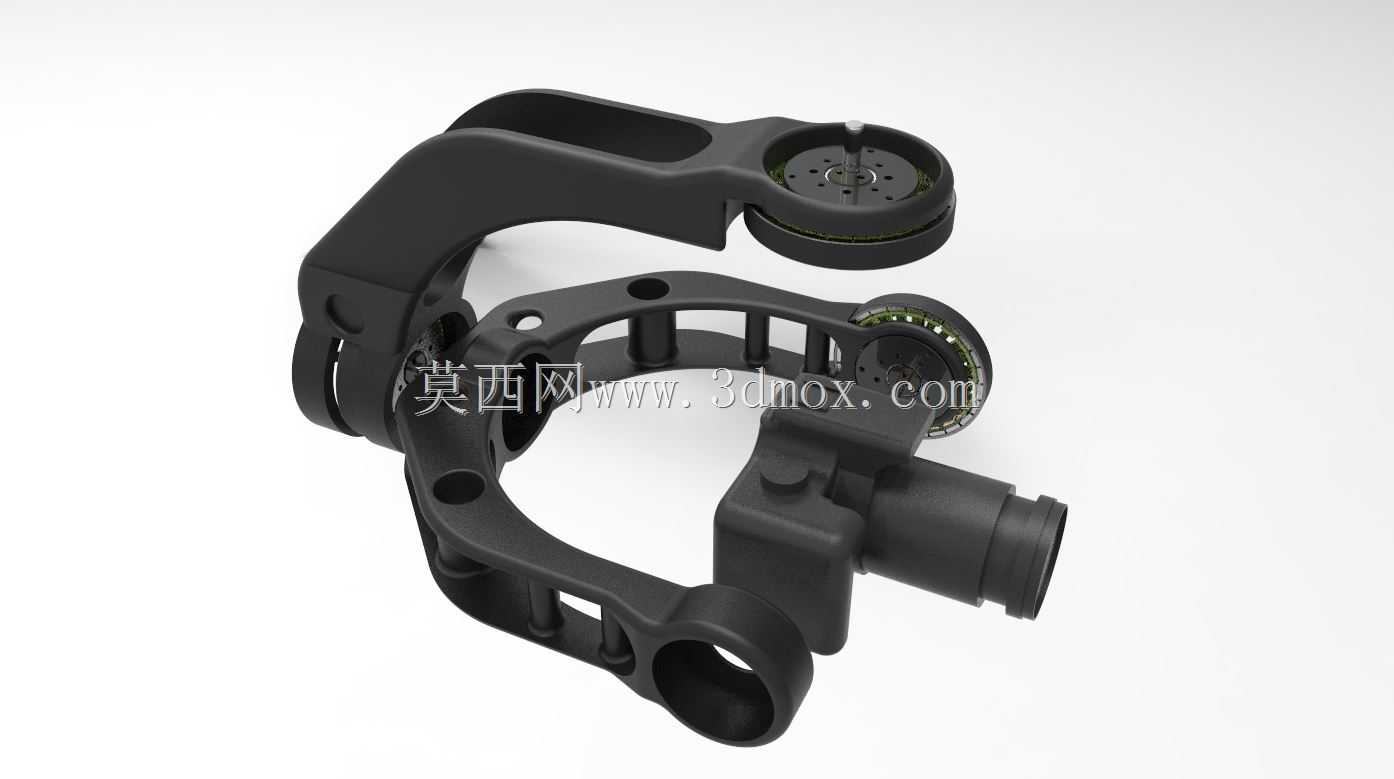

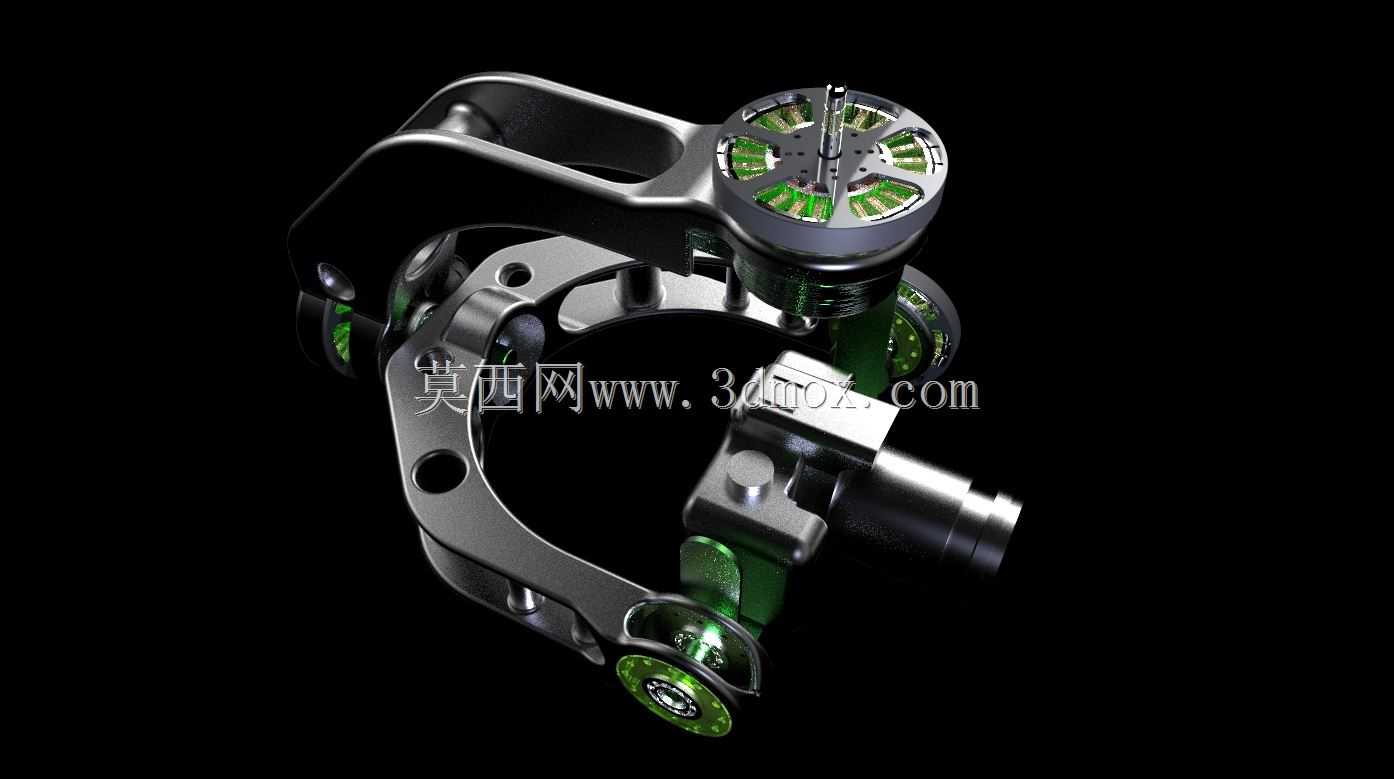

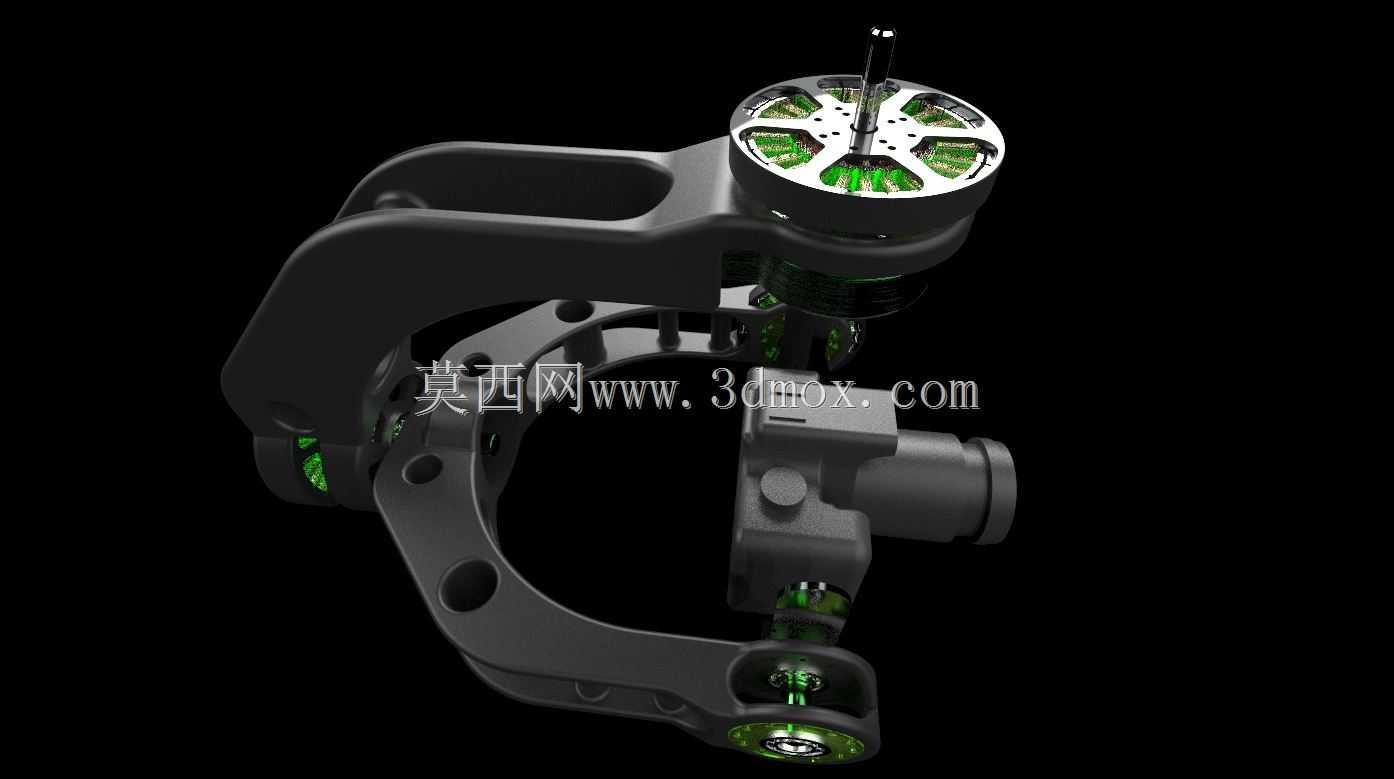

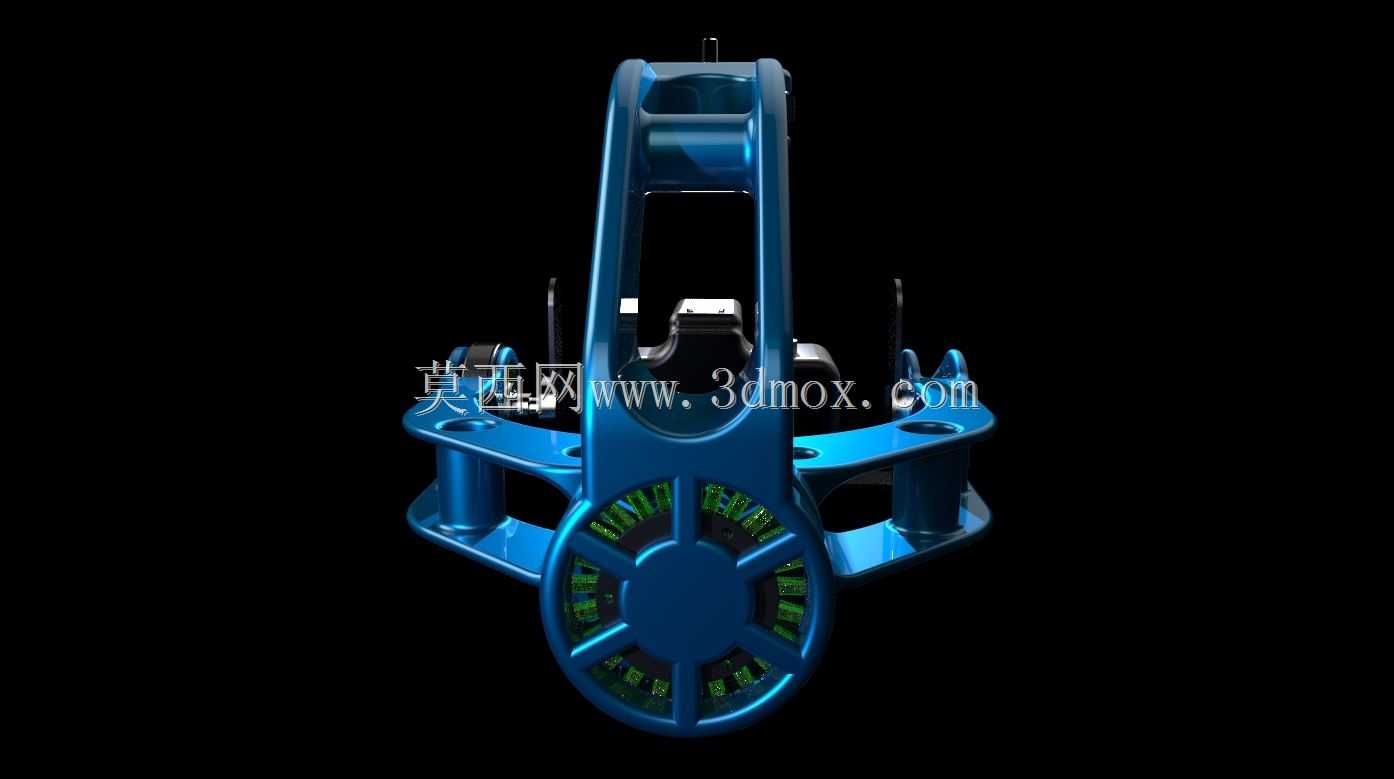

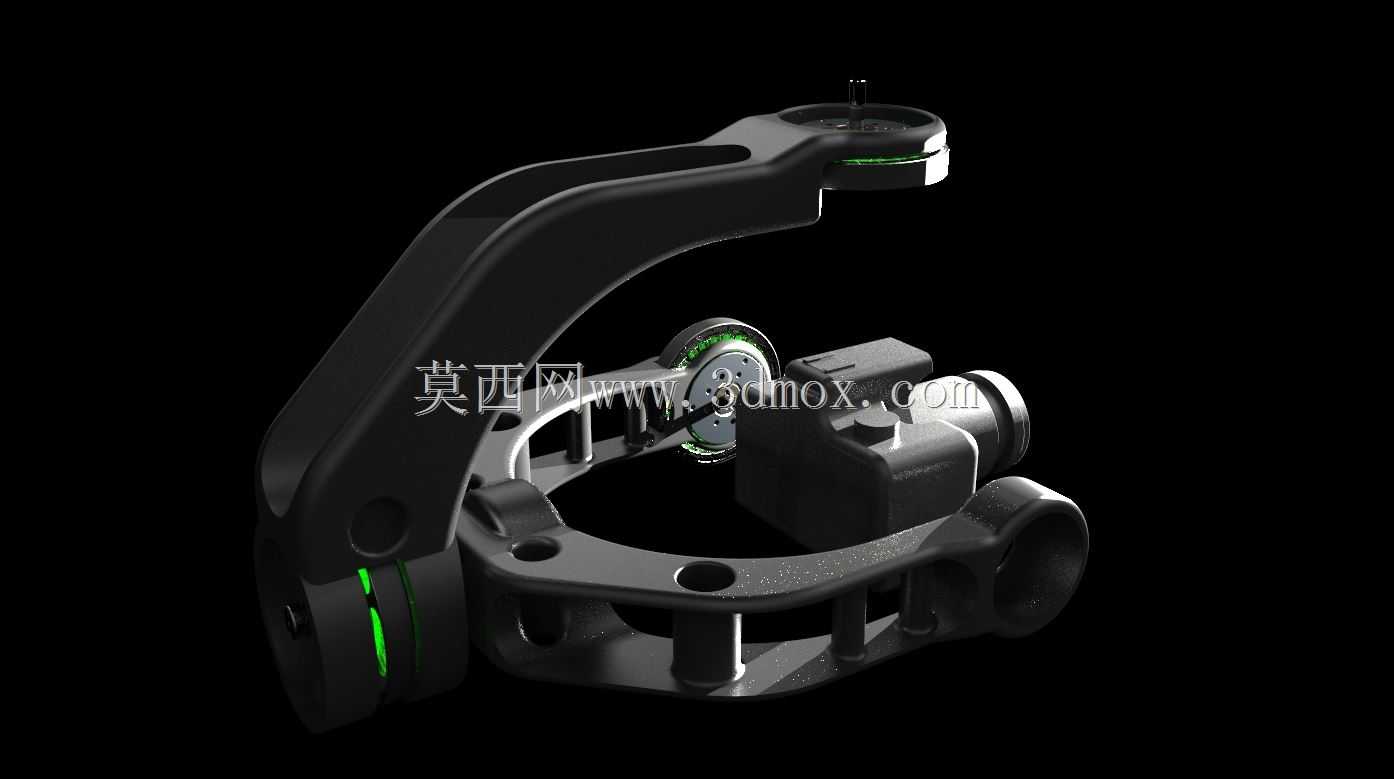

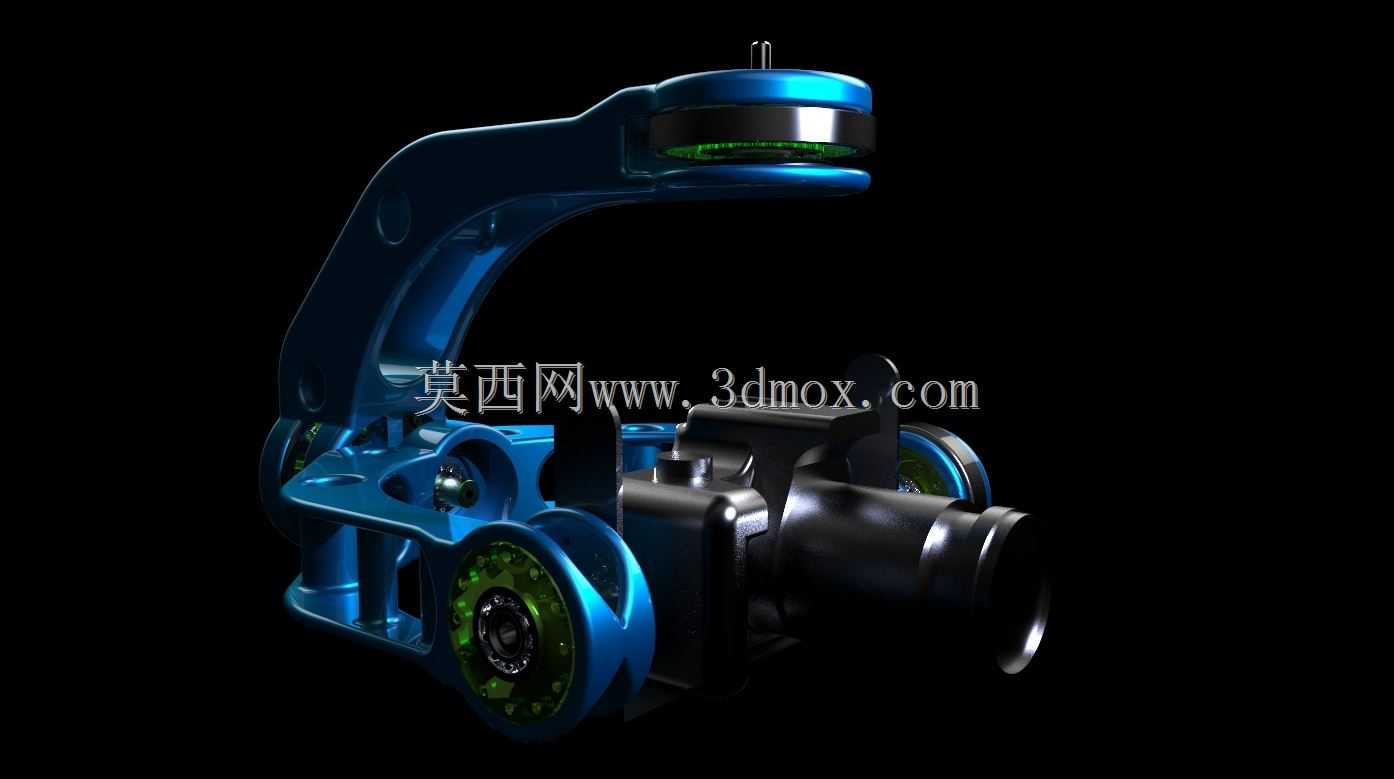

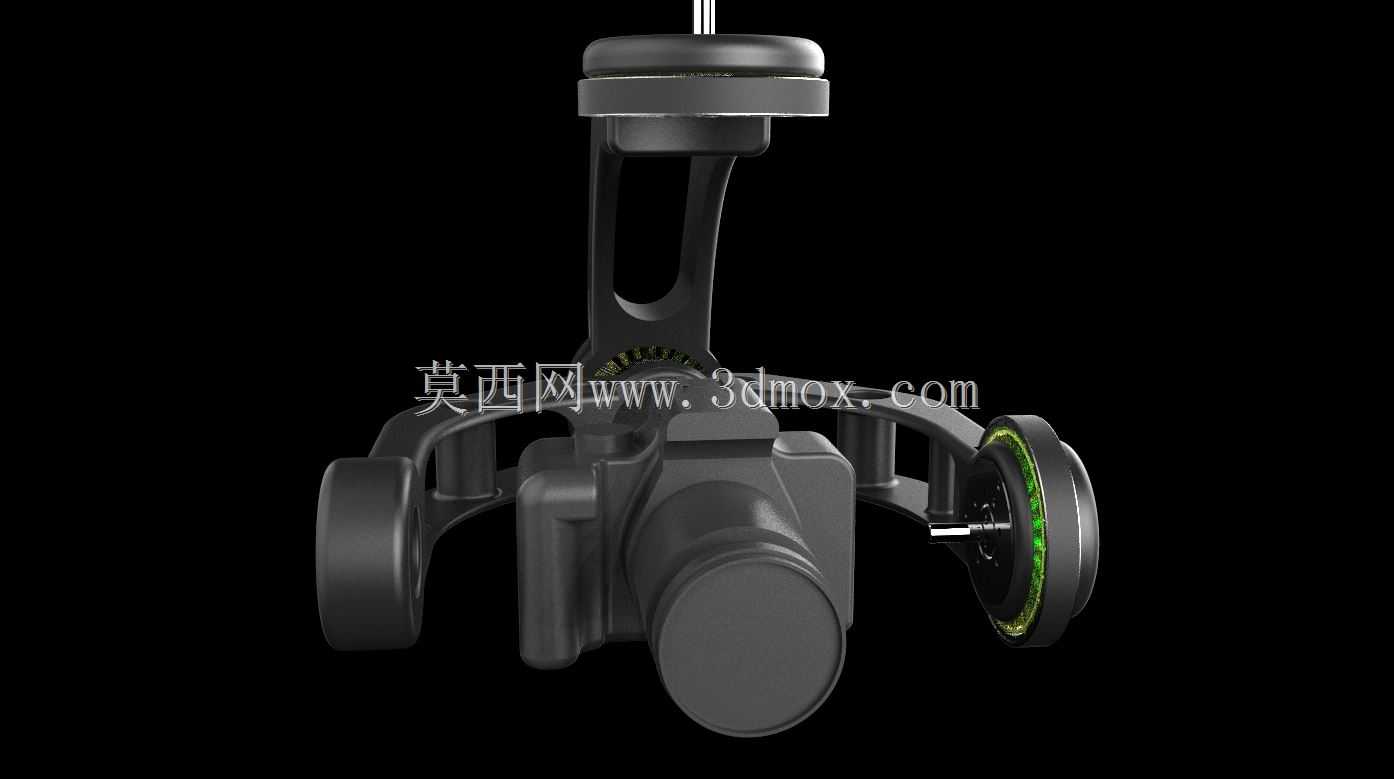

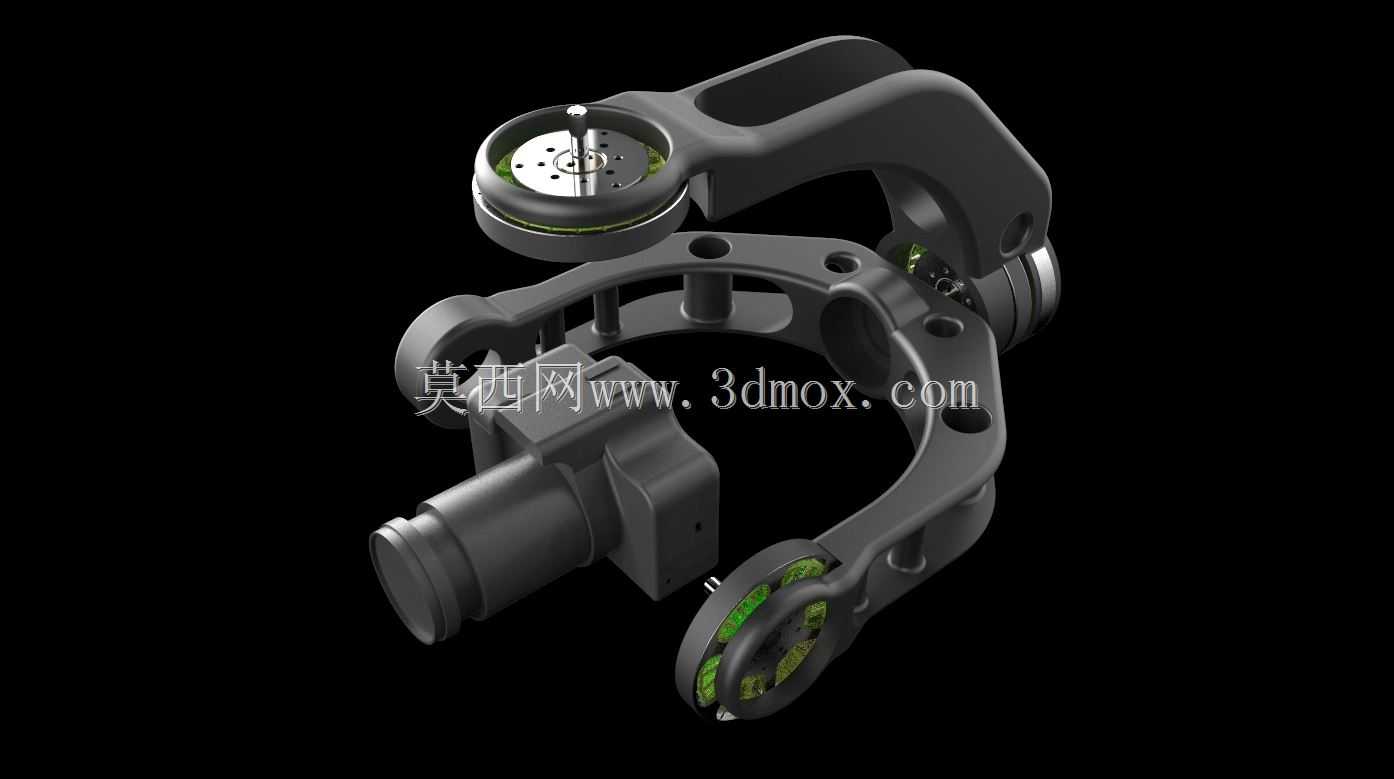

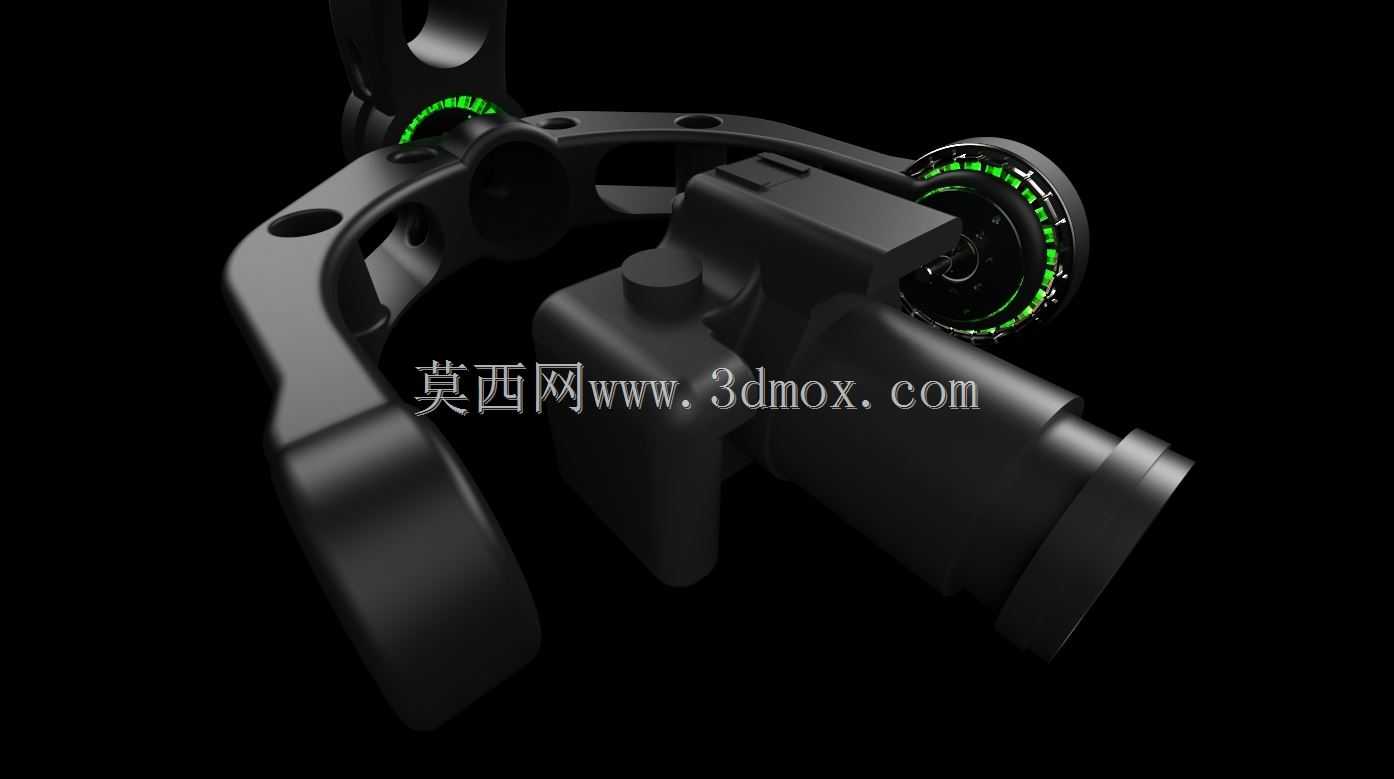

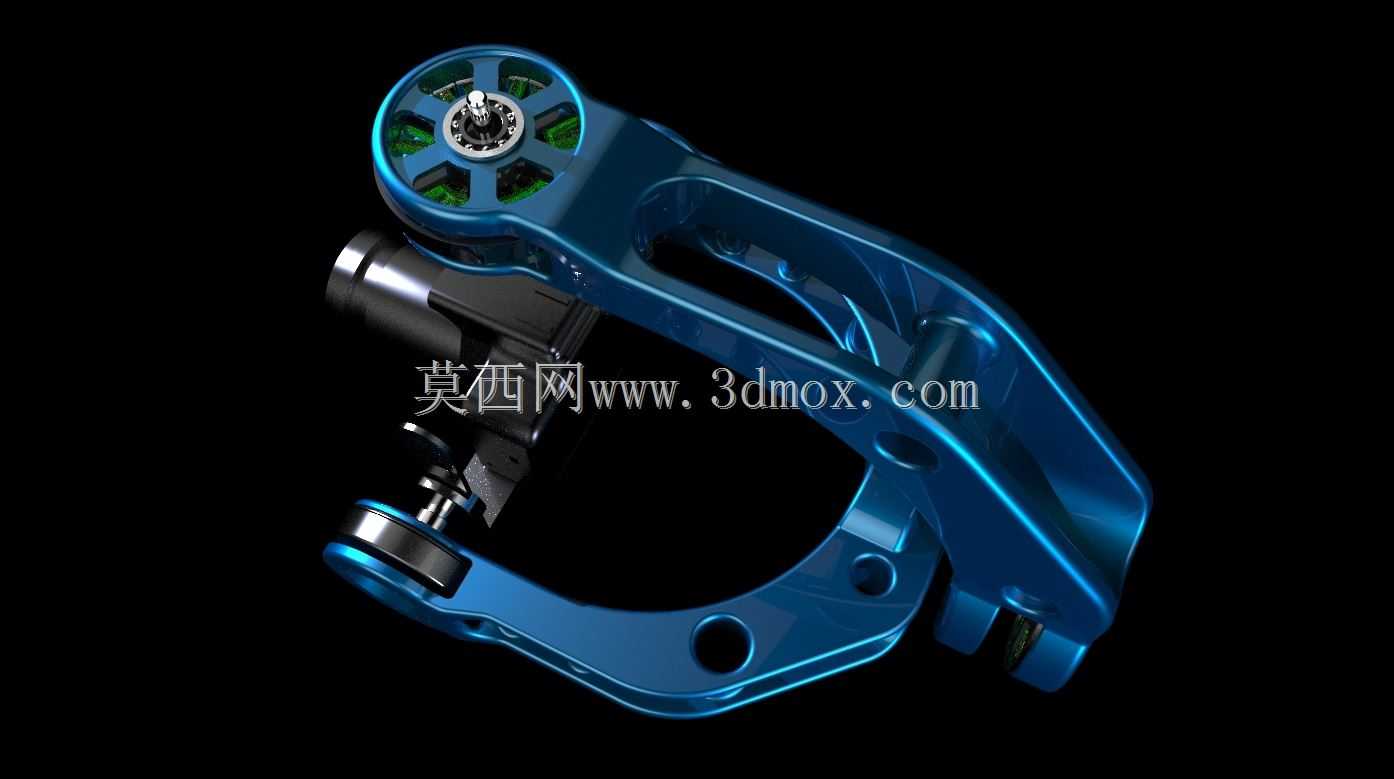

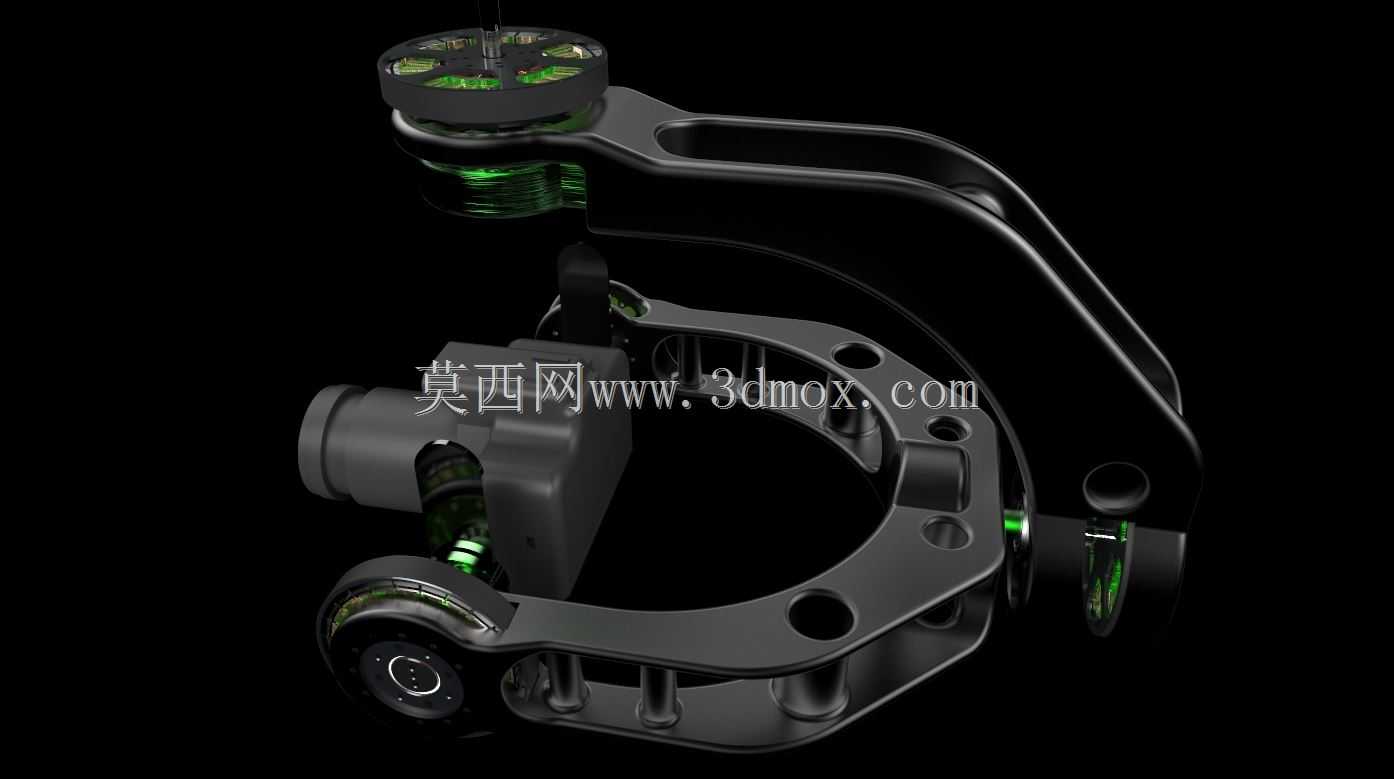

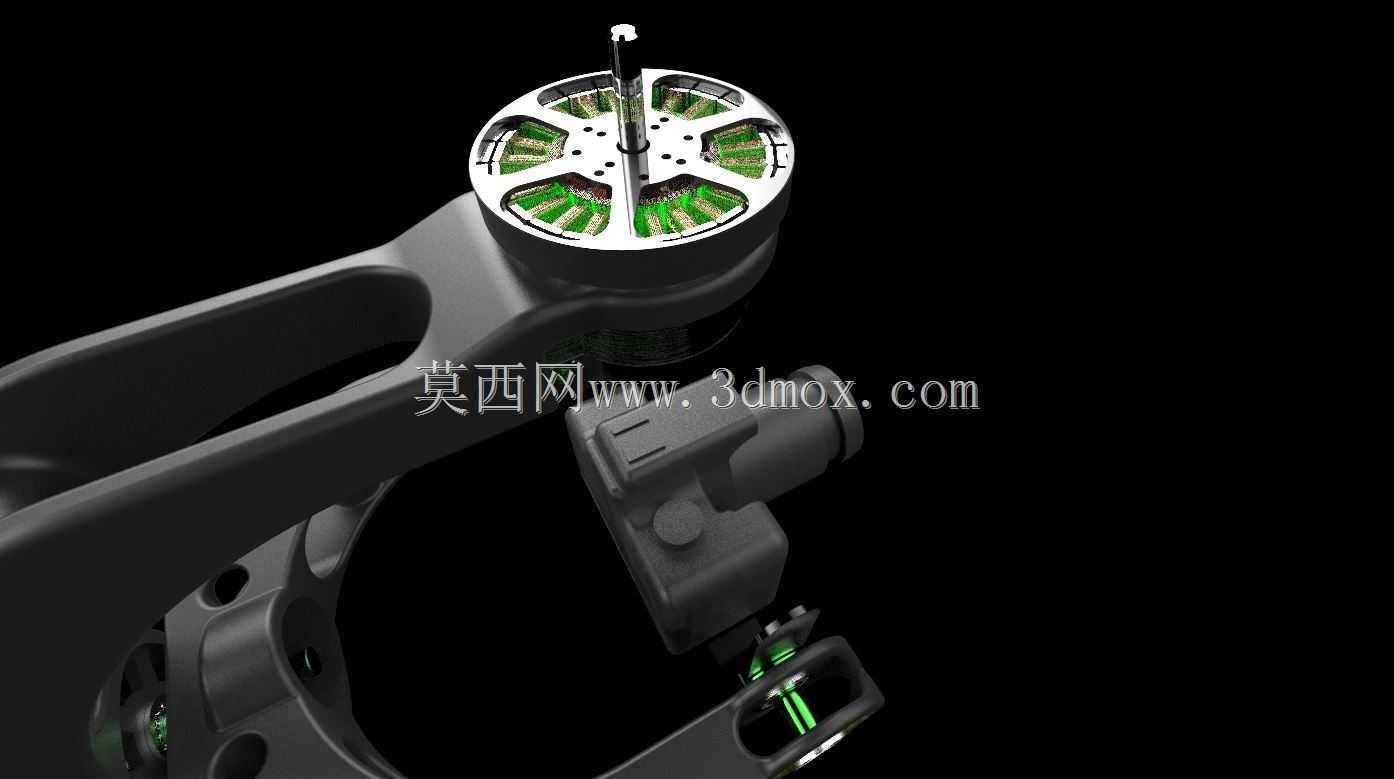

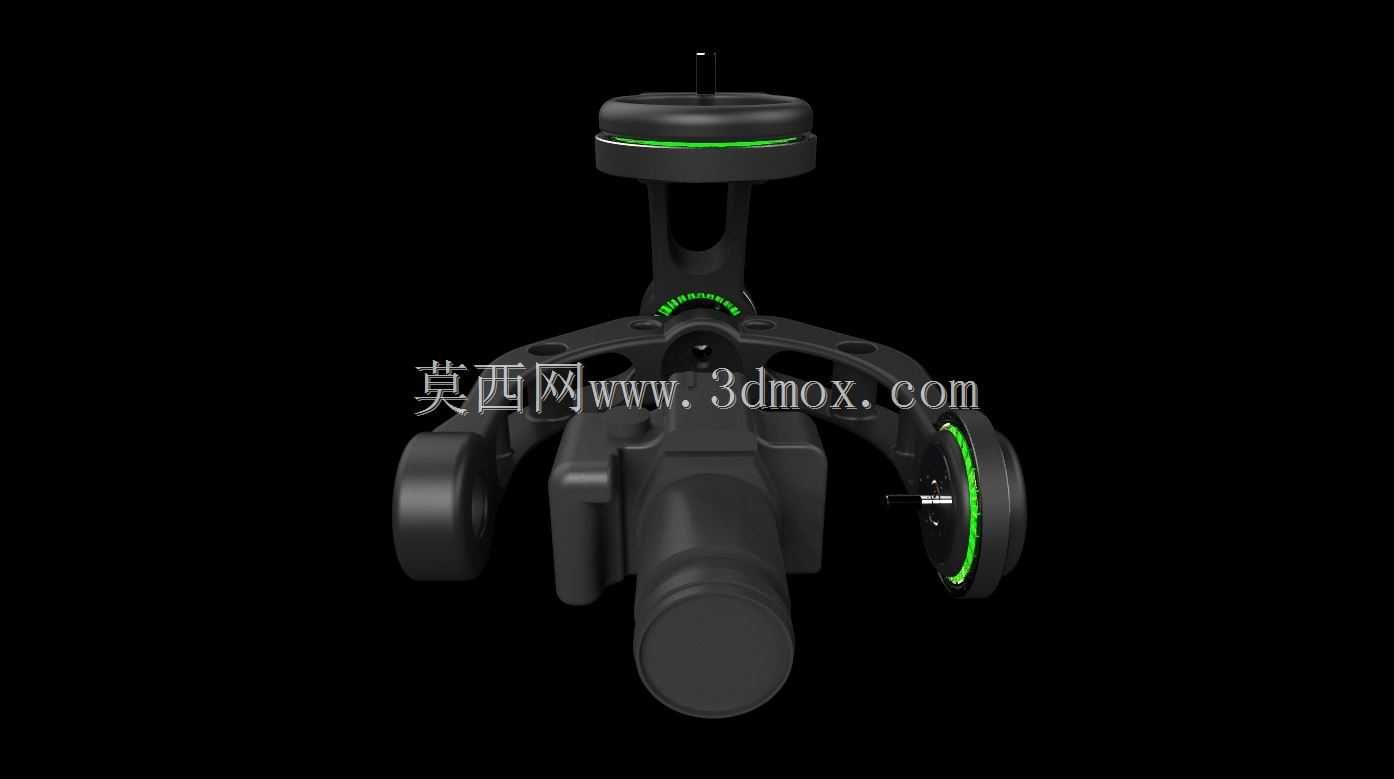

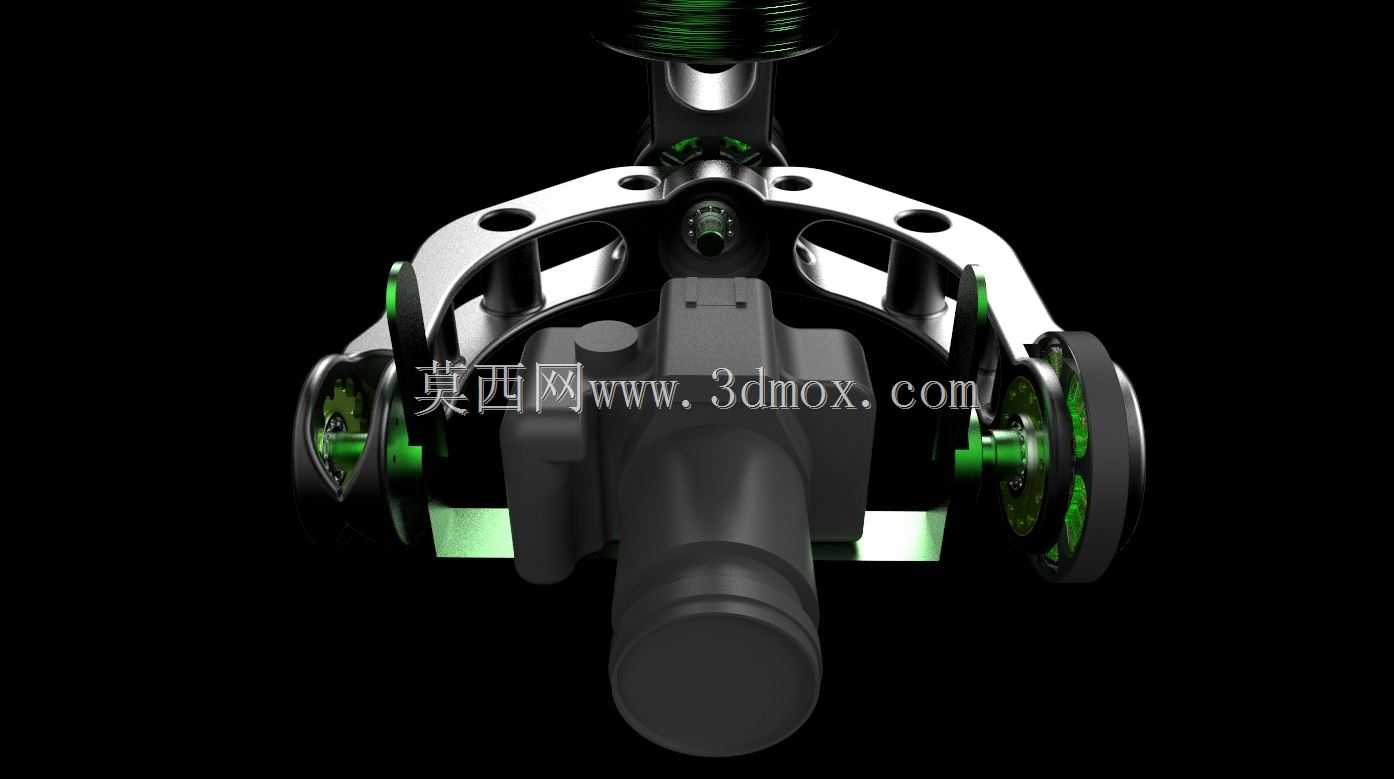

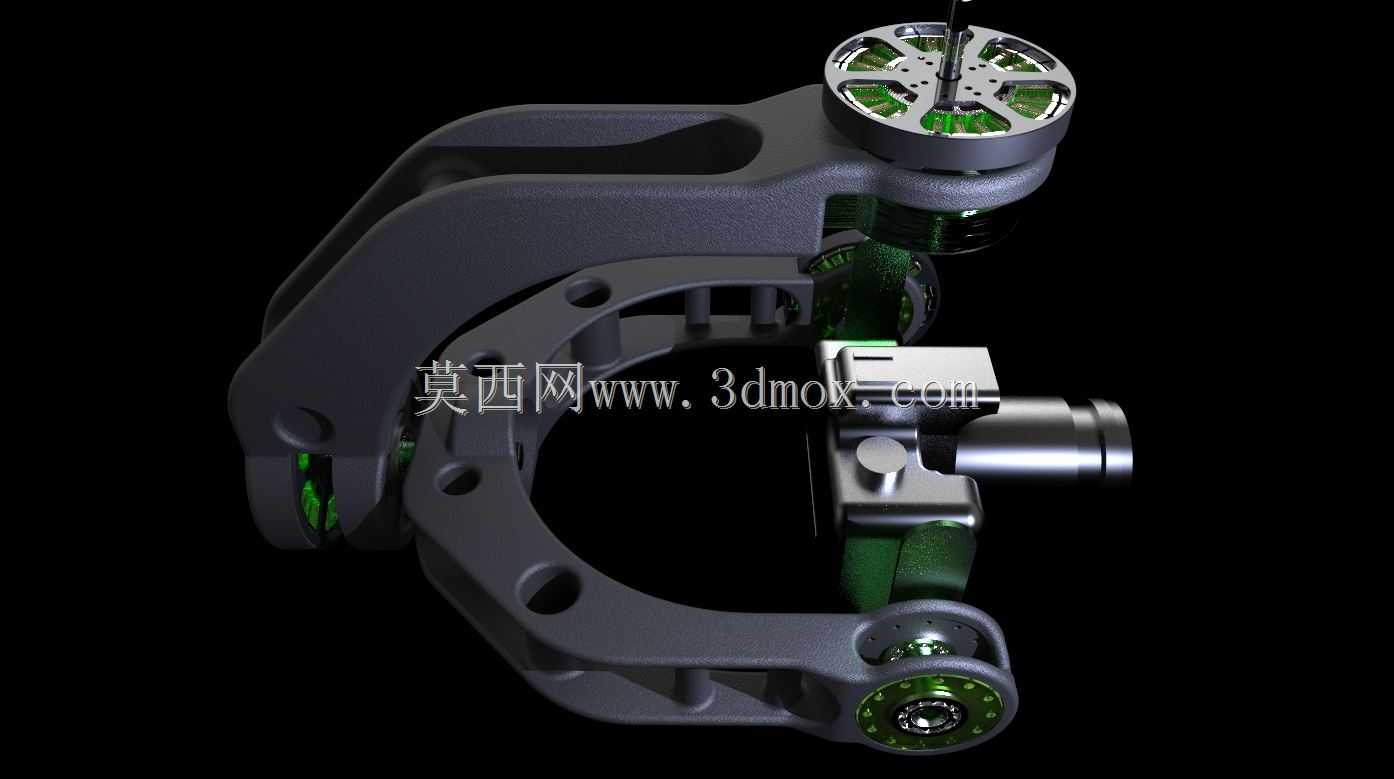

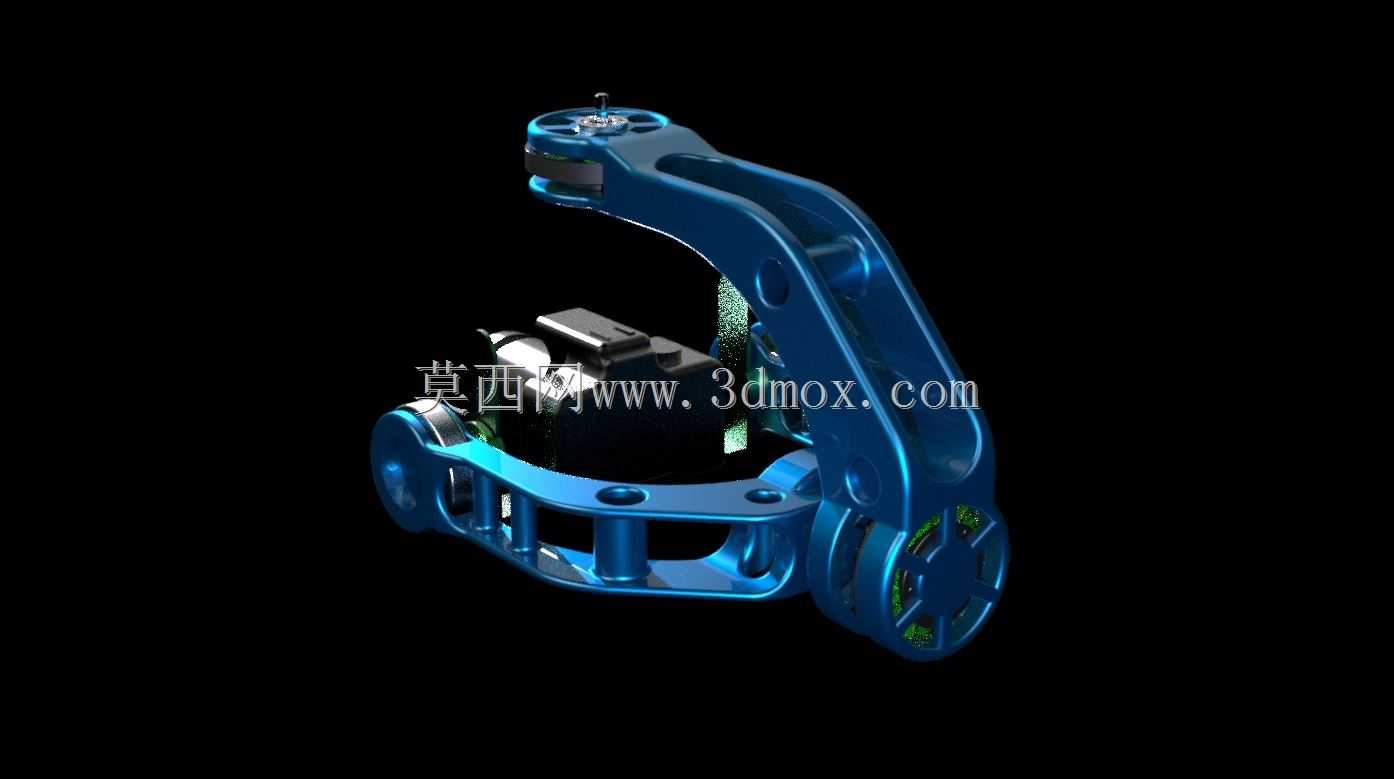

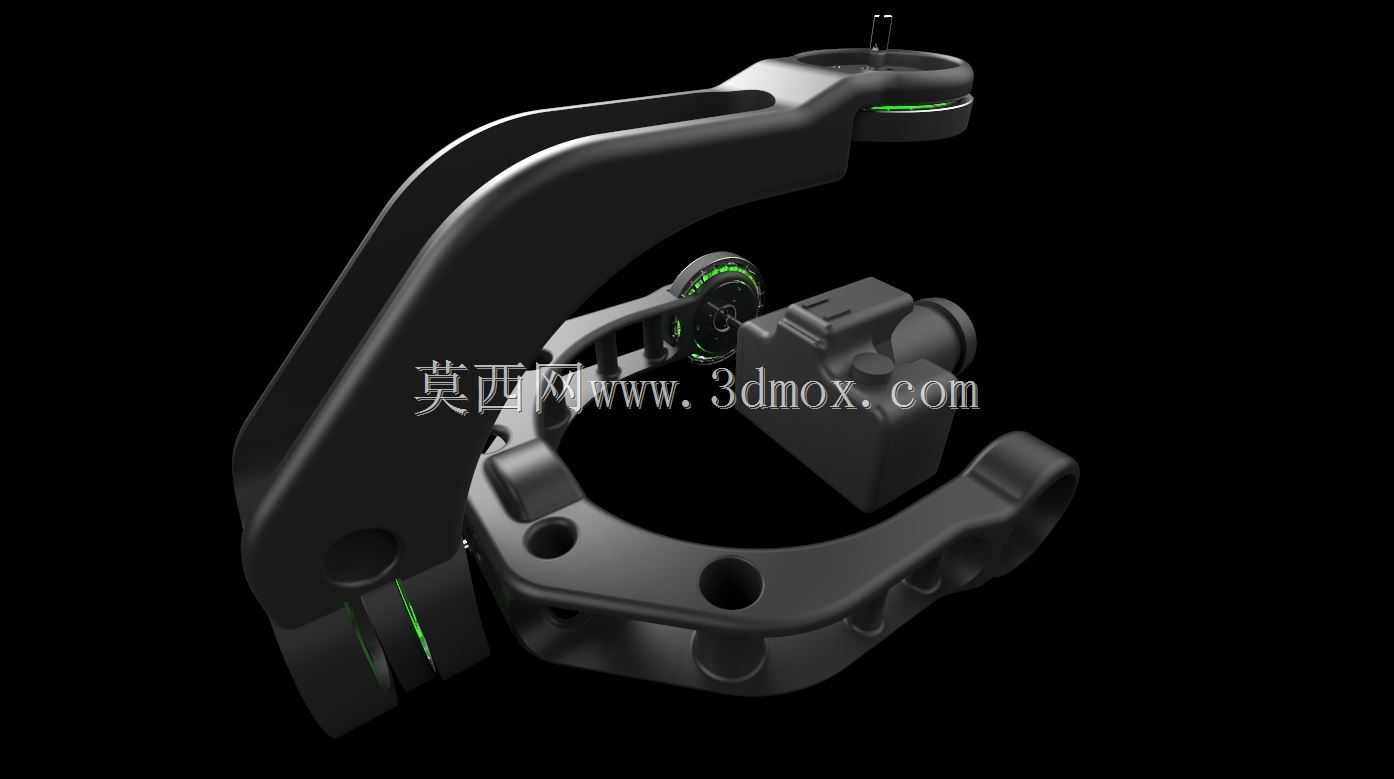

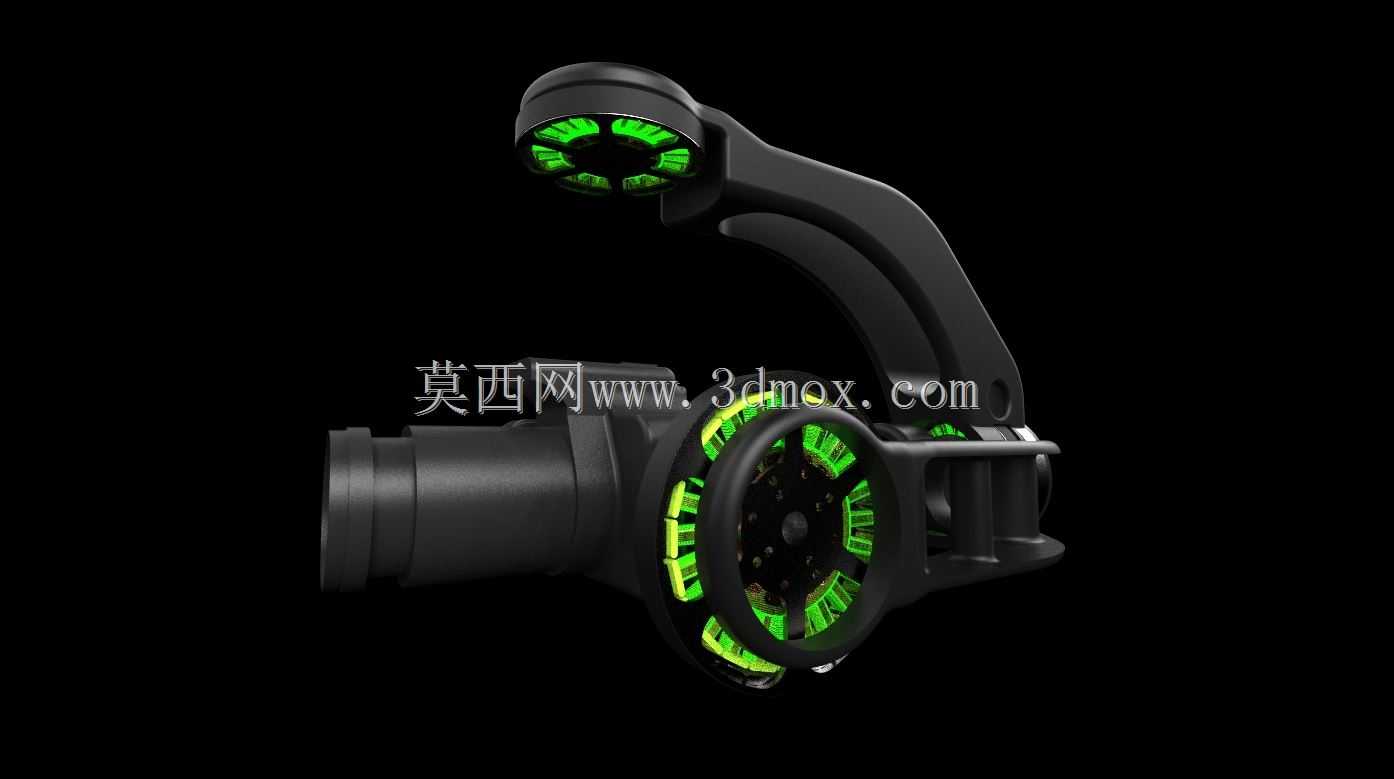

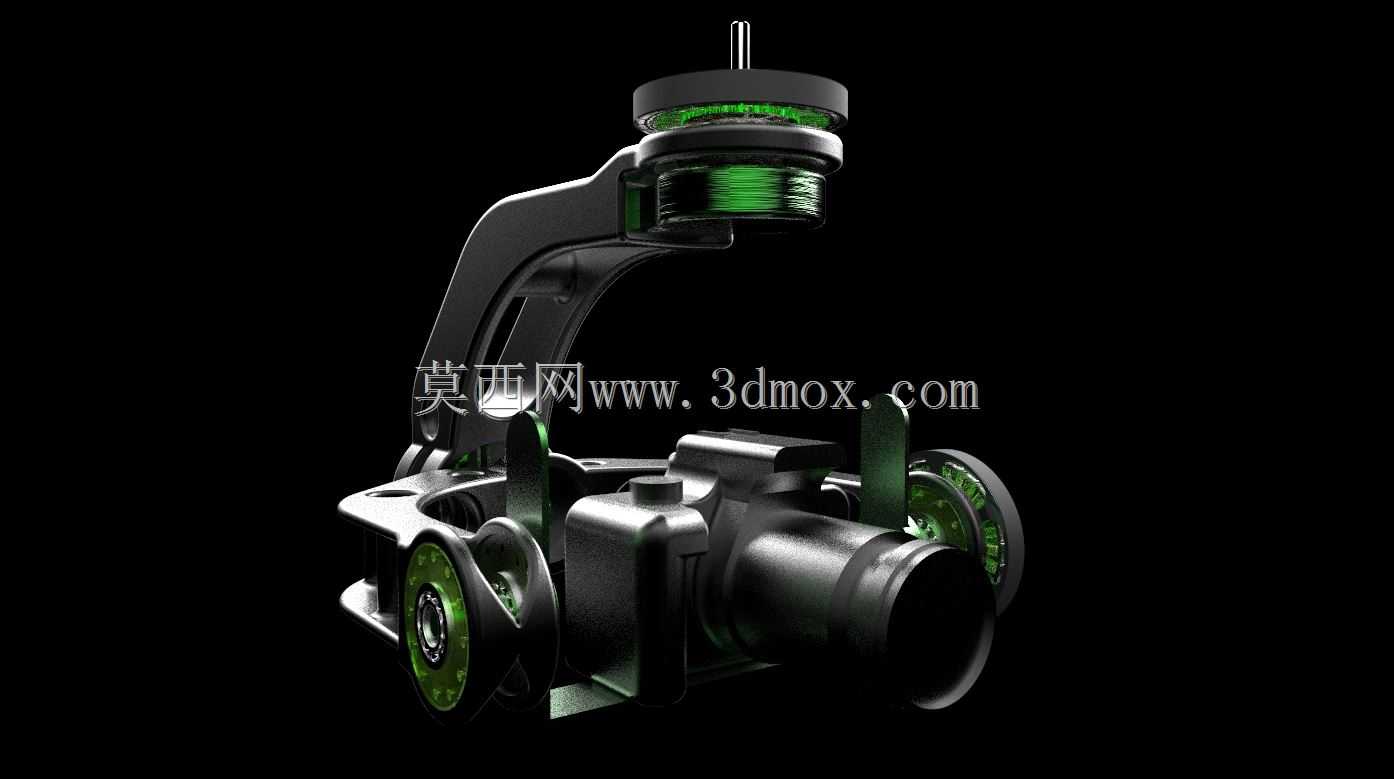

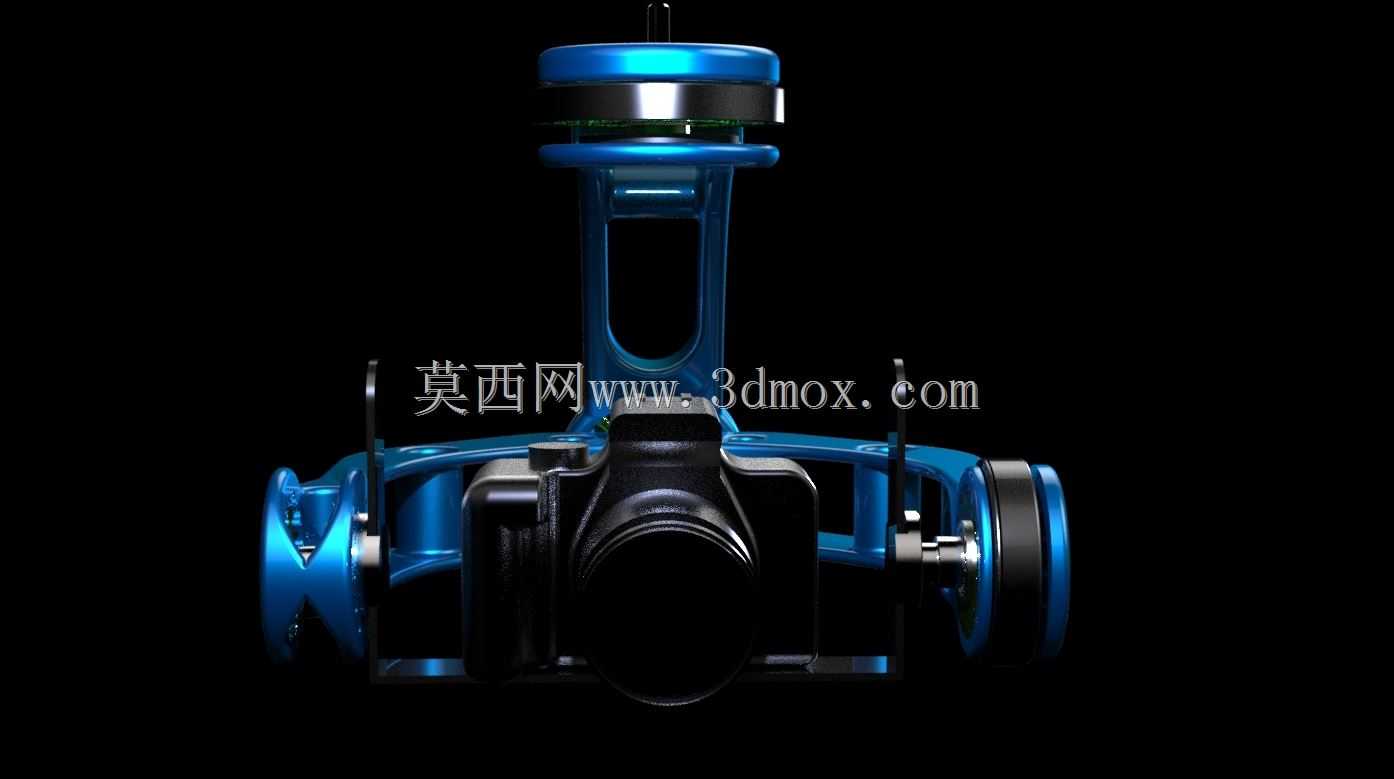

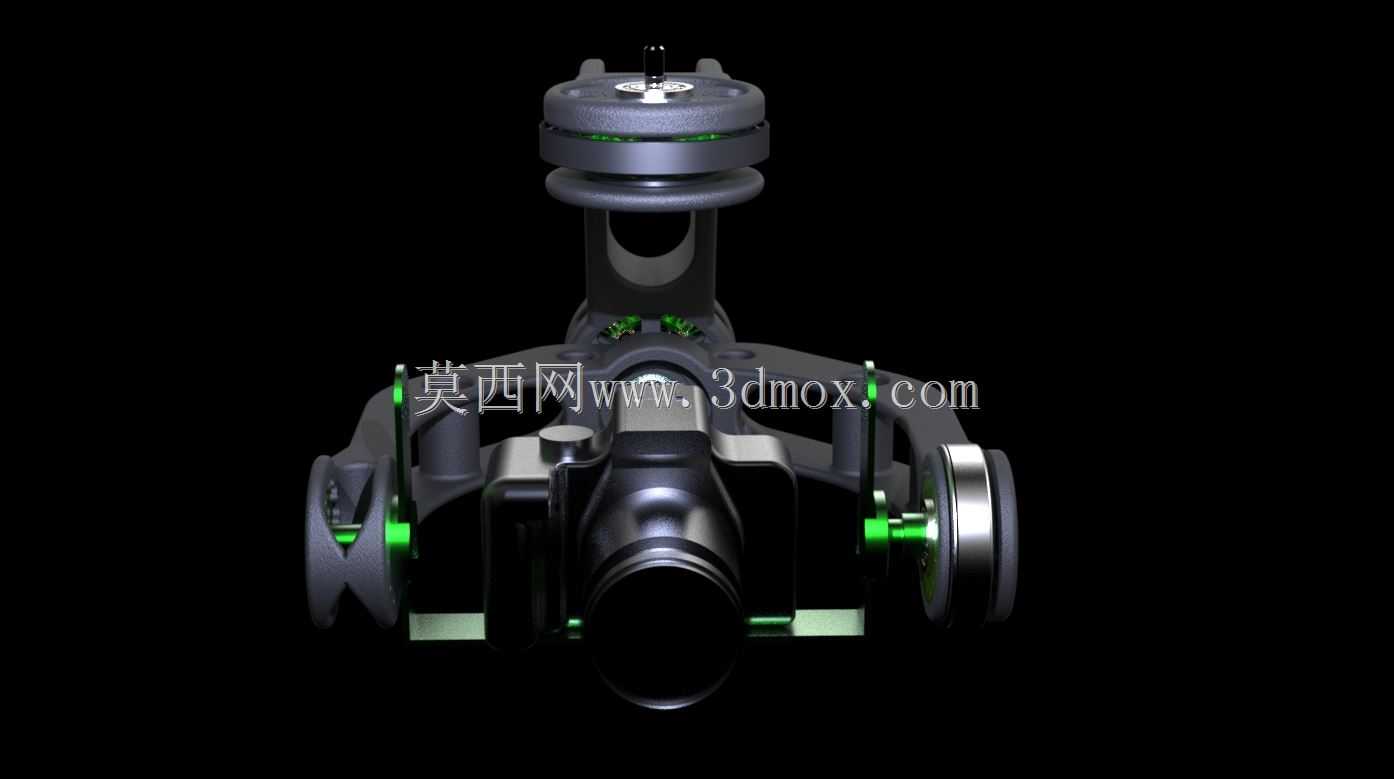

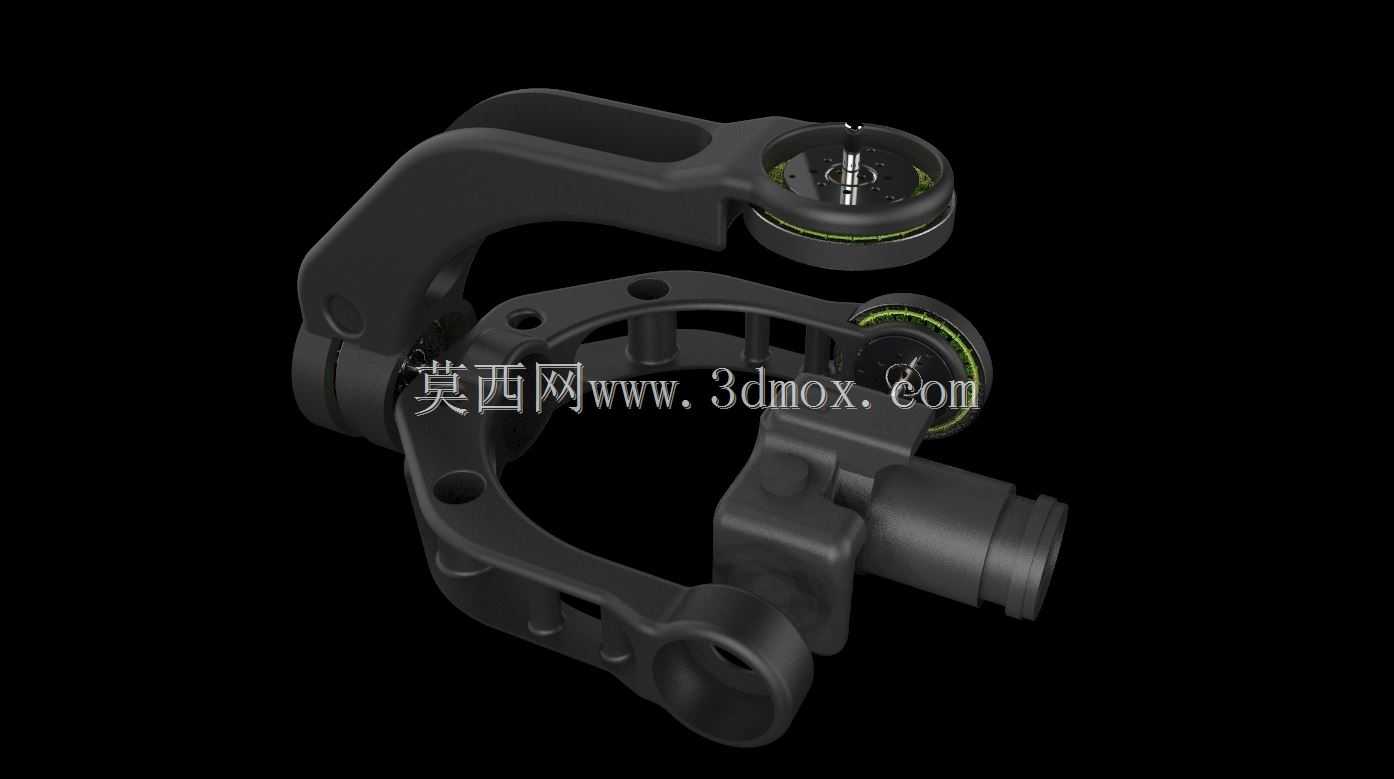

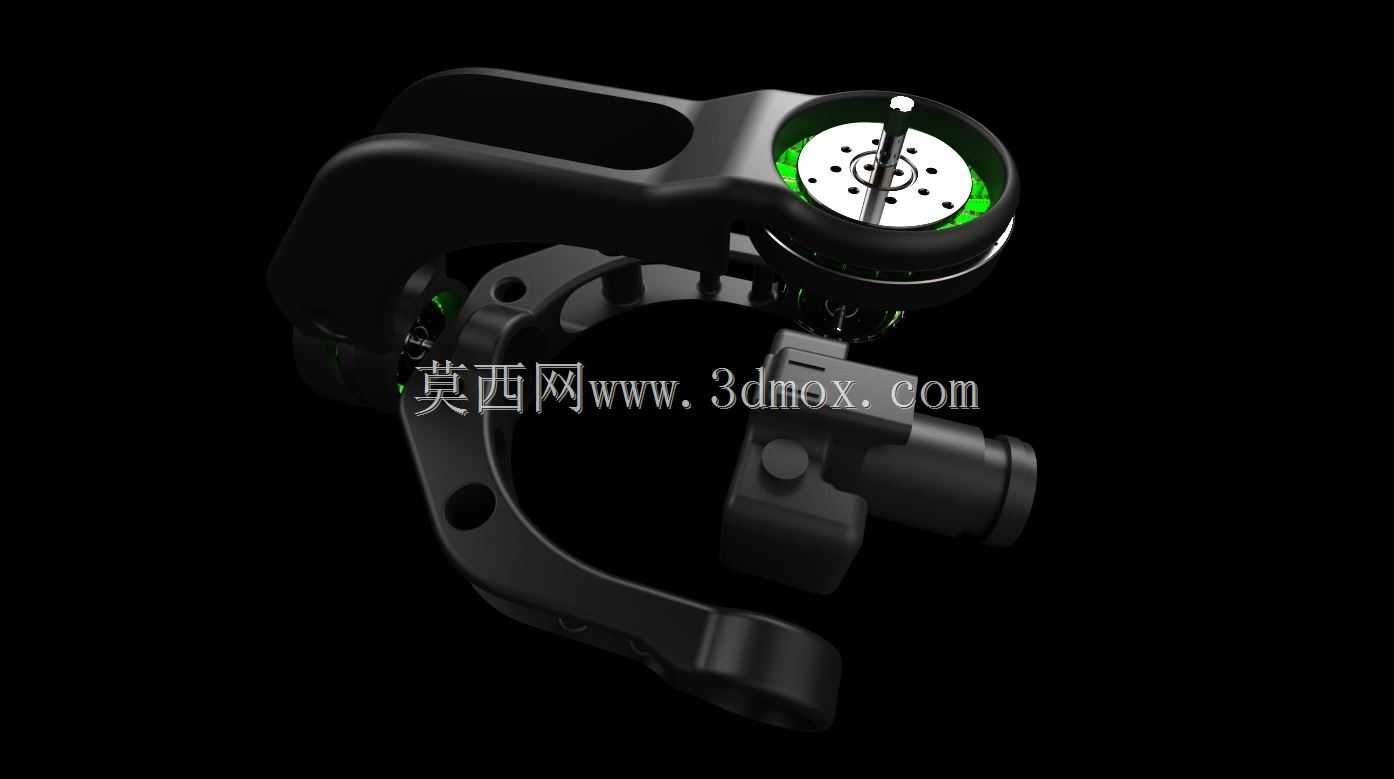

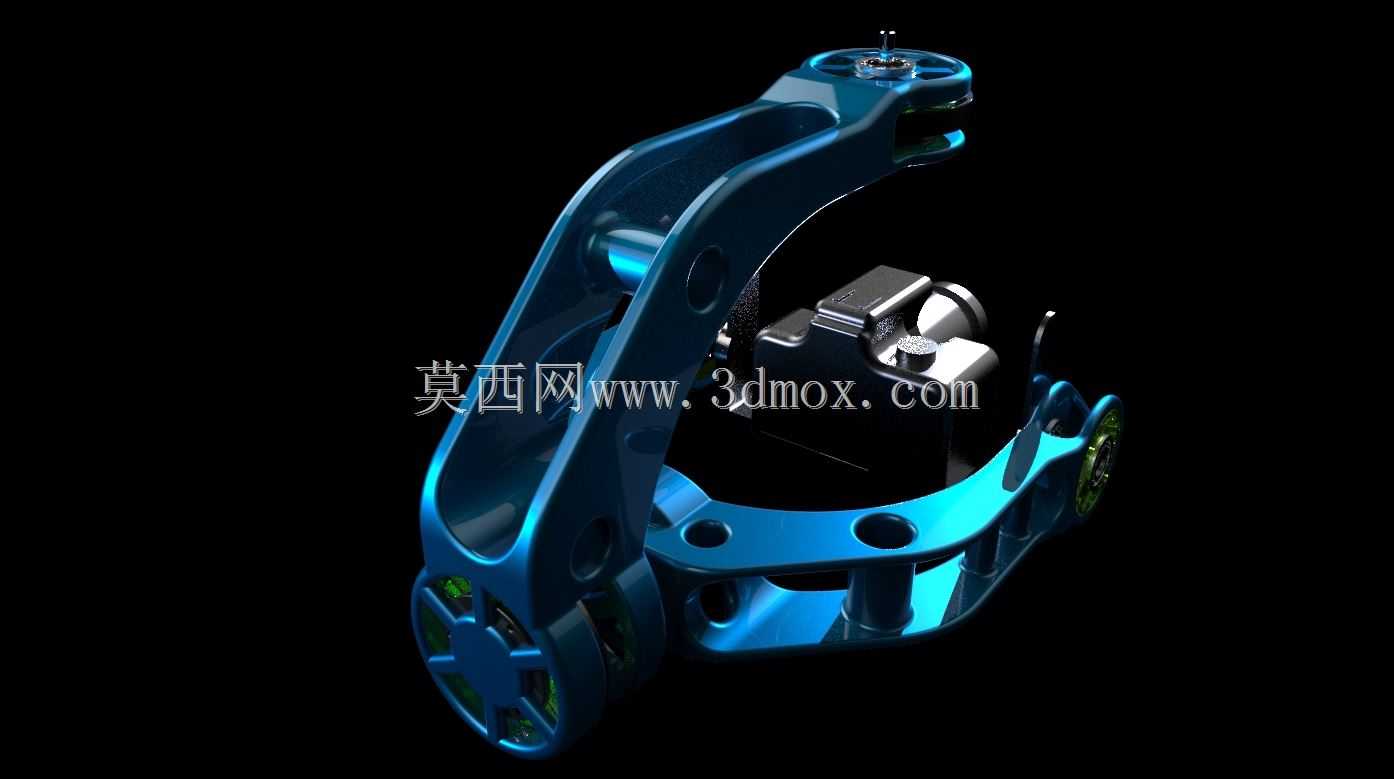

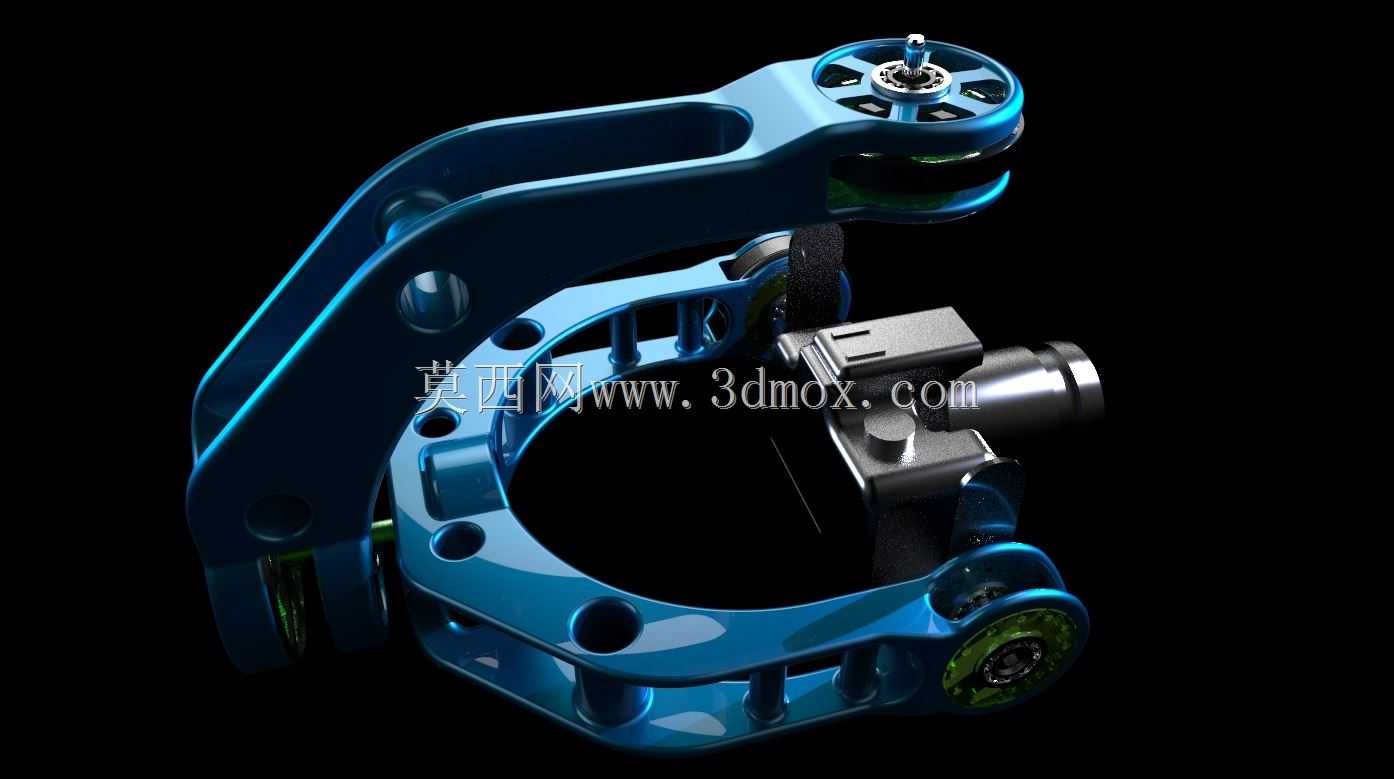

　　在航拍设备挂载、小型机载光电平台的实际应用场景中，这类万向节连接结构承担着核心的姿态调整与载荷承载作用，区别于大尺寸工业万向节的重载设计，这类适配小型影像设备的构件需要在有限的安装空间内，同时兼顾转动灵活性、结构刚性与自重控制，避免额外负载影响航拍设备的续航与云台响应速度。从结构功能来看，该构件作为云台与挂载设备之间的核心连接载体，一端通过带轴承的轮式铰接结构与云台驱动端相连，内置的轴承组件可降低转动过程中的摩擦阻力，保证俯仰、横滚方向的调整顺滑无卡顿，避免影像拍摄过程中出现抖动、卡顿等影响成像质量的问题；另一端的C型开口结构可快速卡入挂载设备的连接位，侧面预留的多个安装孔位可适配不同规格的锁紧螺钉，既能够保证连接后的锁紧强度，

　　避免飞行过程中出现挂载松动脱落的风险，也能根据不同挂载设备的尺寸调整安装位置，适配一定范围内的不同载荷。设计过程中首先要考虑的是载荷适配边界，这类结构主要适配重量在0.5kg-2kg区间的小型影像设备，因此整体外形采用了镂空式的流线型设计，在非受力区域去除多余材料，在铰接位、安装孔位等应力集中区域则做了加厚与圆角过渡处理，避免长期交变载荷下出现应力断裂问题；整体安装边界控制在120mm80mm60mm的区间内，不会超出多数小型航拍云台的安装轮廓，避免与云台其他运动部件产生运动干涉。最初的结构迭代中，曾尝试直接等比例缩小工业万向节的结构，但实际测试中发现，缩小后的结构虽然尺寸满足要求，但自重过大，且部分结构位置过于冗余，

　　在小尺寸挂载场景下反而会限制转动角度，甚至在设备做快速姿态调整时出现结构剐蹭，因此后续优化过程中对整体轮廓做了修剪，将原本方正的连接臂改为流线型的弧面结构，既降低了风阻对航拍飞行稳定性的影响，也进一步缩减了不必要的结构重量。铰接端的轮式结构内部集成了轴承安装位，可直接压入标准微型深沟球轴承，不需要额外设计轴承座结构，减少了装配环节的零件数量，轴承与连接轴之间采用过渡配合，装配后不需要额外打胶固定即可保证同轴度，降低后期维护的拆装难度。C型开口的内侧做了防滑纹理处理，与挂载设备的连接面接触时可增大摩擦力，即使锁紧螺钉出现轻微松动，也能避免挂载设备出现相对滑动；开口处的间隙经过精确计算，既能够保证快速卡入安装位的操作便利性，

　　也不会因为间隙过大导致连接后出现旷量。在实际使用场景中，这类结构不仅可用于航拍设备的云台连接，也可适配小型地面巡检机器人的摄像头挂载、手持稳定器的配件扩展等场景，只要载荷重量、安装孔位匹配，都可以通过调整安装螺钉的位置实现快速适配。结构的材质选型上，若采用金属机加工工艺可选用6061铝合金做阳极氧化处理，兼顾强度与轻量化要求，若采用批量注塑生产则可选用加纤尼龙材质，进一步降低生产成本与自重，两种材质下的结构强度都能满足常规使用场景下的载荷要求，不会出现正常使用下的结构变形问题。转动角度的设计上，该结构可实现铰接端±45度的俯仰转动，配合云台自身的转动结构，可满足绝大多数拍摄场景下的角度调整需求，不会因为结构限位导致拍摄角度受限。
