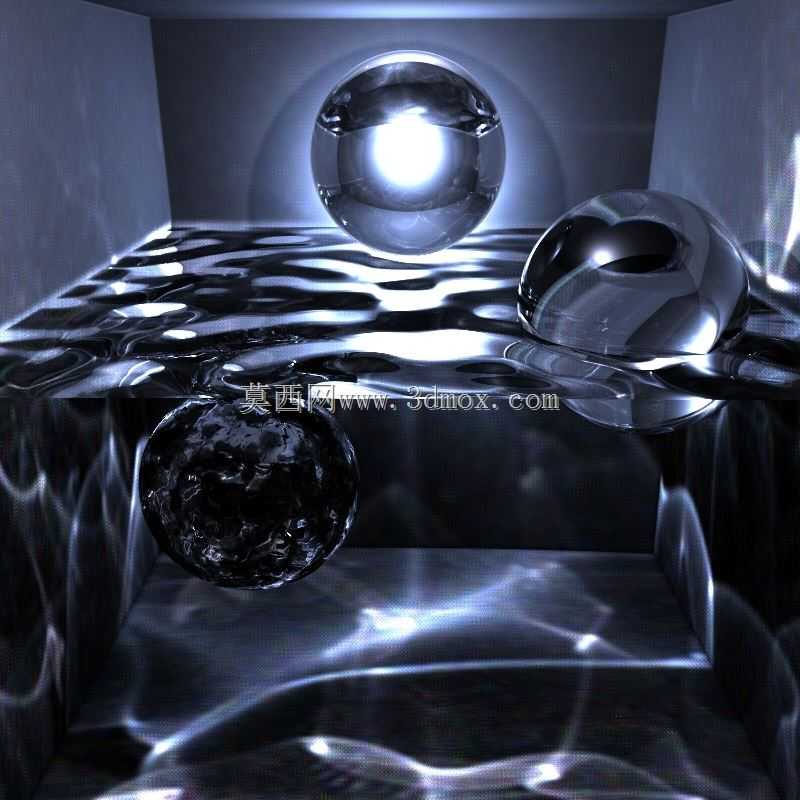

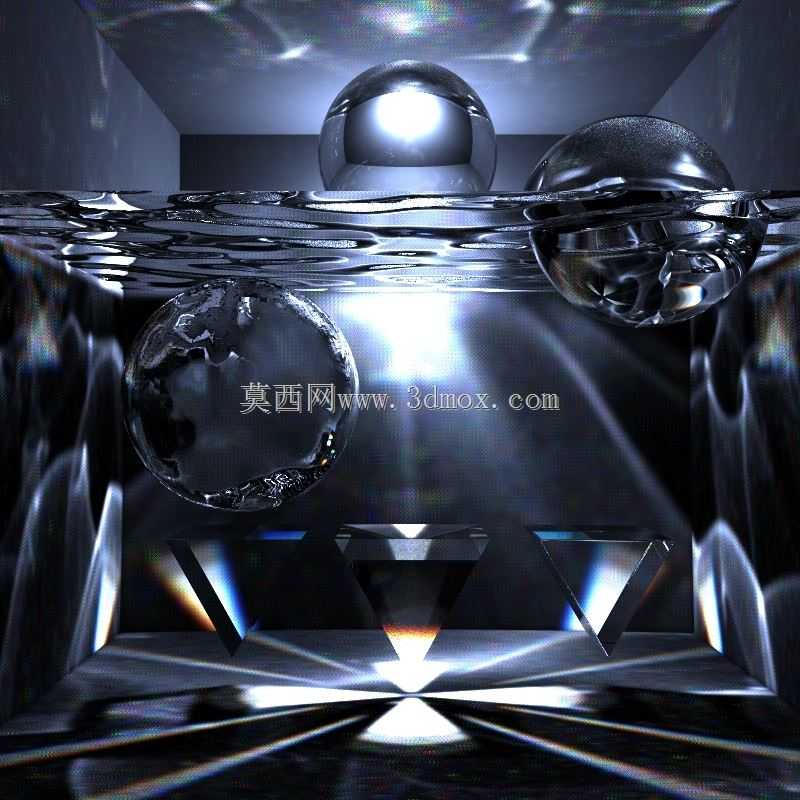

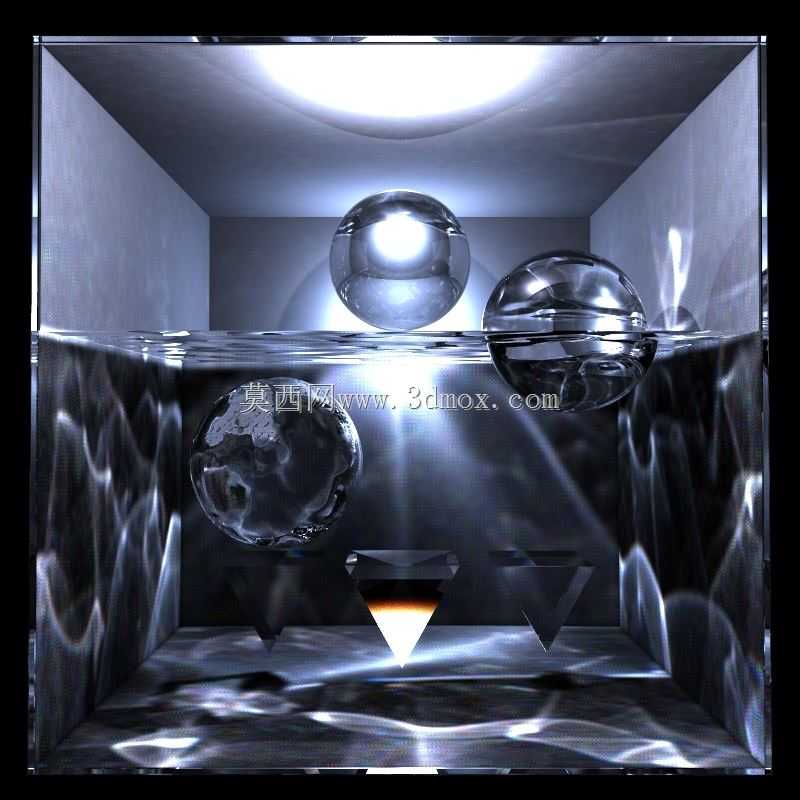

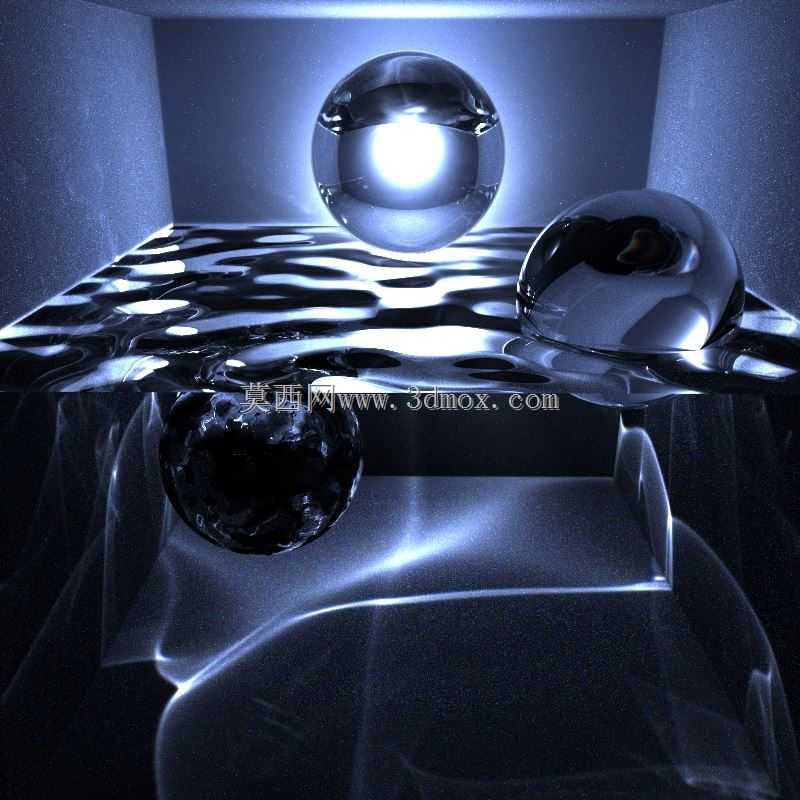

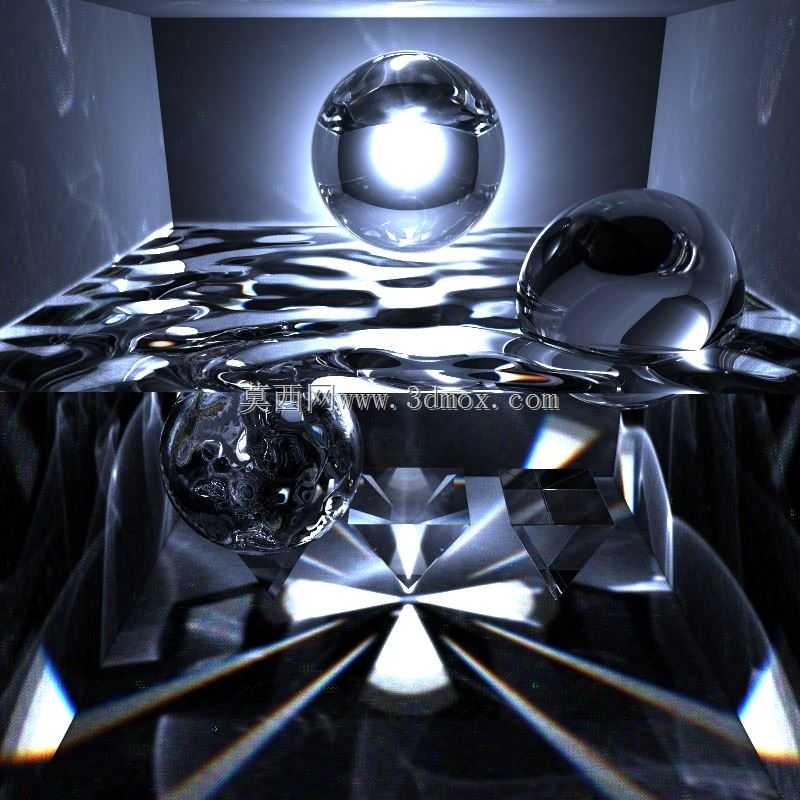

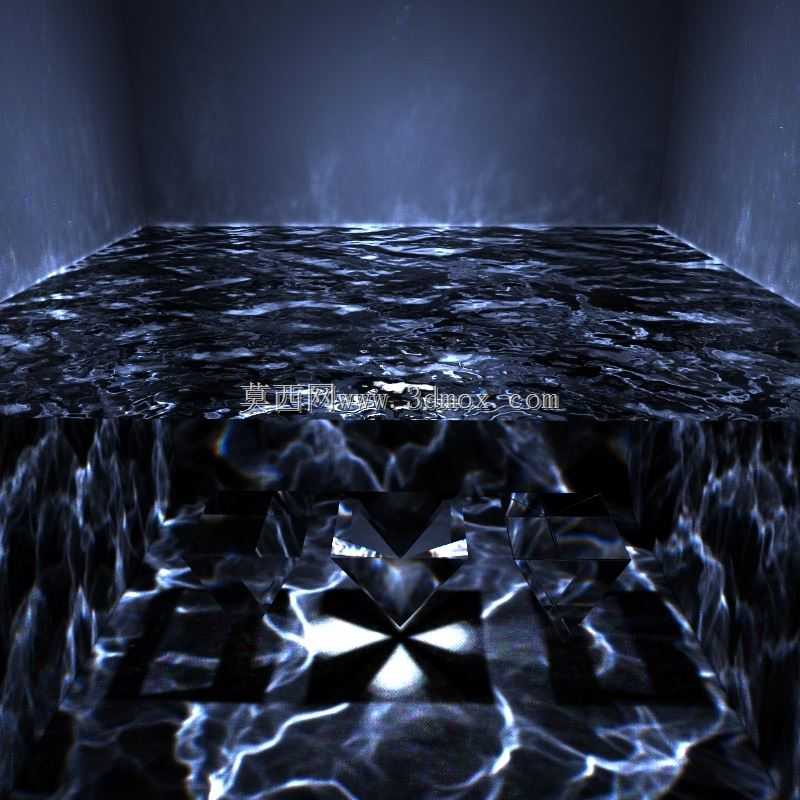

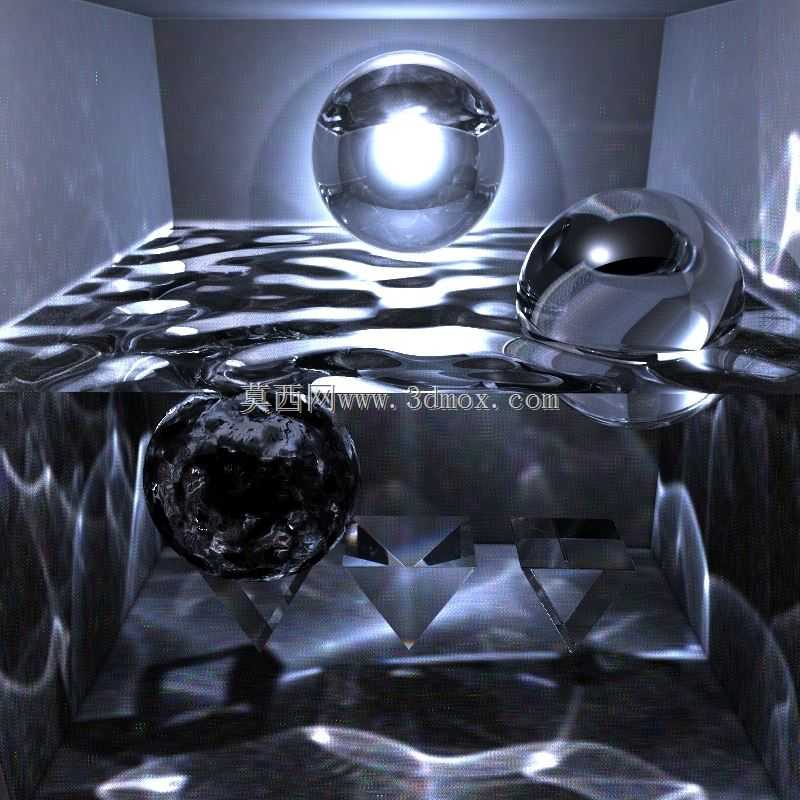

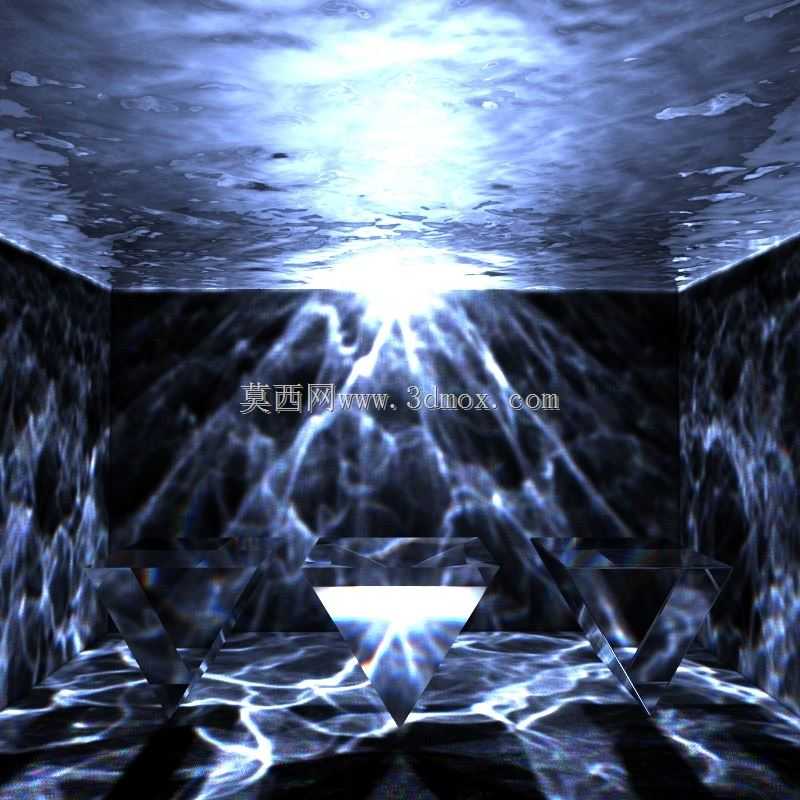

这套光学模拟结构的设计核心,是还原光线穿过不同曲率透明介质时产生的焦散线物理现象,可直接应用于光学检测设备的光路校准模块、舞台灯光的焦散效果发生装置、工业视觉检测的光路模拟验证环节,也能为透明材质制品的光影效果预演提供结构参考。从实际工程落地的角度看,这套结构没有采用复杂的异形曲面拼接,而是以标准球体、三棱镜作为核心光学介质载体,搭配封闭的暗箱腔体结构,能够最大程度减少环境杂光对光路传播的干扰,让焦散线的形成路径完全可控。在设计思路上,首先确定了核心光学元件的排布逻辑:三个不同直径的高透球体沿水平方向错位排布,下方对应放置两组对称的三棱镜结构,光线从腔体顶部入射后,首先穿过上层球体发生第一次折射,
不同波长的光线在球体内完成第一次汇聚与发散,穿过球体后投射到下方的水平介质分界面,发生第二次折射与反射,部分反射光线再次穿过上层球体形成二次光路,另一部分折射光线向下投射到三棱镜结构上,经过三棱镜的棱角分光后,在腔体底部形成规律分布的焦散亮线与光斑。结构的安装边界做了统一的限位设计,所有光学元件的固定座都采用沉孔式安装结构,固定座与腔体侧壁的连接公差控制在0.02mm以内,避免安装偏移导致光路错位;整个暗箱腔体的内壁做了哑光吸光处理,内壁的粗糙度控制在Ra1.6以下,减少内壁漫反射对最终焦散效果的影响。从功能特性来看,这套结构可以通过调整上层球体的垂直高度、三棱镜的水平间距,改变最终焦散线的分布密度与投射角度,
适配不同场景下的光路需求:当应用于光学检测场景时,可以将球体与三棱镜的位置调整到焦散线聚焦最锐利的状态,配合图像传感器捕捉透明工件内部的应力分布,因为应力集中区域会改变光线的折射率,让焦散线出现明显的扭曲偏移,以此判断工件的内部缺陷;当应用于舞台灯光场景时,可以适当拉大球体与三棱镜的间距,让焦散线的投射范围扩大,形成更具弥散感的光影效果,配合光源的色温调整,能模拟出水面波光、晶体折射等自然光影效果。在结构尺寸设计上,整个暗箱腔体的外部轮廓采用正方体构型,方便与其他设备模块做拼接安装,腔体的侧壁预留了标准的光源安装位,可适配不同功率的点光源、平行光源,不需要额外做转接结构;光学元件的固定座采用可拆卸设计,
可根据测试需求更换不同折射率的透明介质元件,比如高硼硅玻璃、亚克力、蓝宝石等材质的球体或棱镜,不需要改动整体腔体结构就能完成不同介质的焦散效果测试。实际建模过程中,对所有光学曲面做了连续性校验,球体的曲面G2连续,三棱镜的棱角做了0.1mm的倒钝处理,避免尖锐棱角在安装过程中产生崩边,同时也减少棱角处的光线散射;介质分界面的平面度控制在0.01mm以内,保证光线穿过分界面时的折射角度符合光学计算结果,不会因为平面度误差导致光路偏移。这套结构的设计没有追求过度复杂的外观造型,所有结构细节都服务于光路传播的准确性,不管是用于光学教学的演示装置,还是工业检测设备的光路模块,都能直接在现有结构基础上做适配调整,减少重复建模的工作量。在实际装配验证环节,只需要按照固定座的定位销位置依次装入光学元件,不需要额外做光路校准,就能得到预设的焦散线效果,降低了装配调试的难度;腔体的后侧预留了走线槽位,可内置光源的供电线路与传感器的信号线路,不会让线路暴露在光路范围内干扰光线传播。
