运动相机万向节挂载支架结构设计

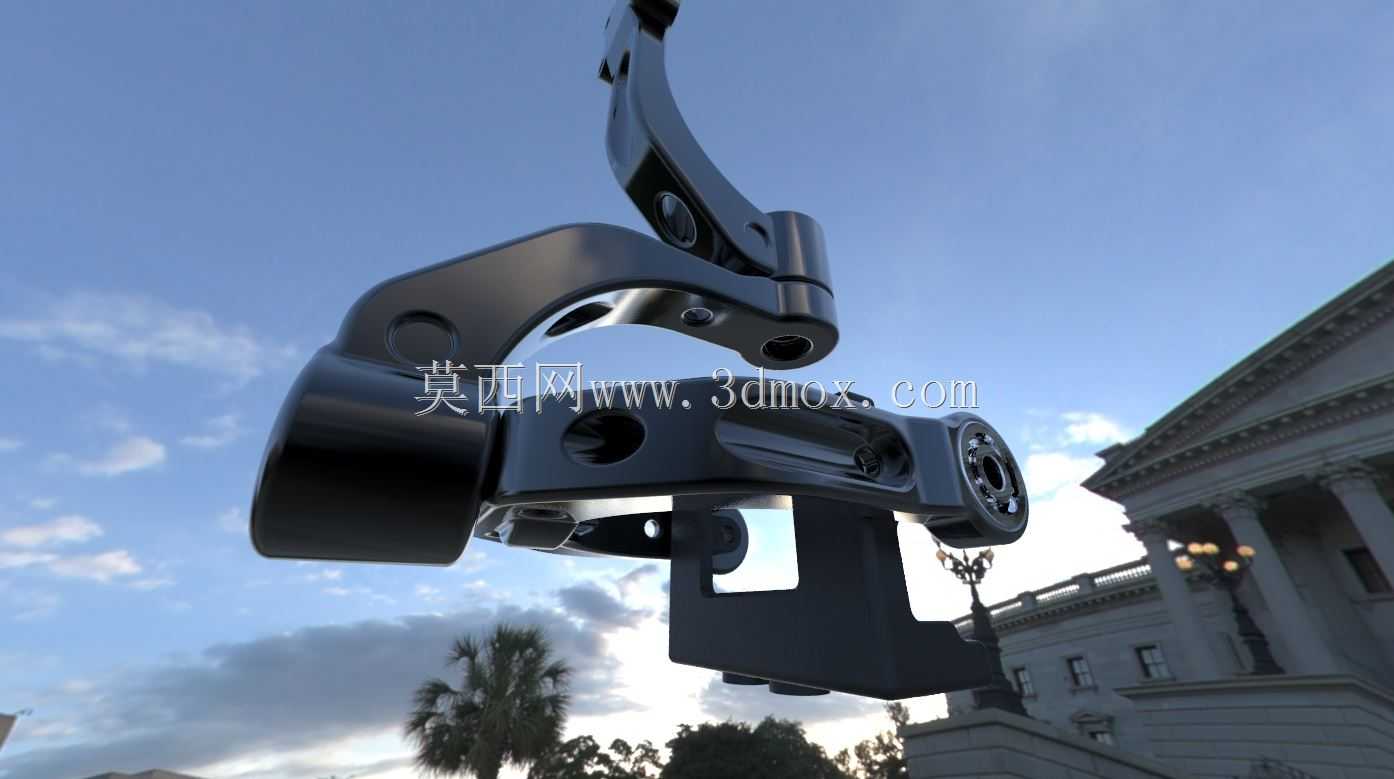

　　户外极限运动拍摄、航拍挂载、车载动态记录场景中，运动相机的固定与角度调节始终是影响拍摄稳定性的核心环节，这款万向节外壳对应的挂载结构，正是针对多场景动态拍摄的防抖需求设计的连接组件。从实际使用场景来看，该结构可适配骑行、滑雪、低空航拍、第一视角作业记录等存在持续振动、角度频繁调整的工况，替代传统刚性固定支架无法补偿角度偏移、硬连接易传导振动的缺陷。

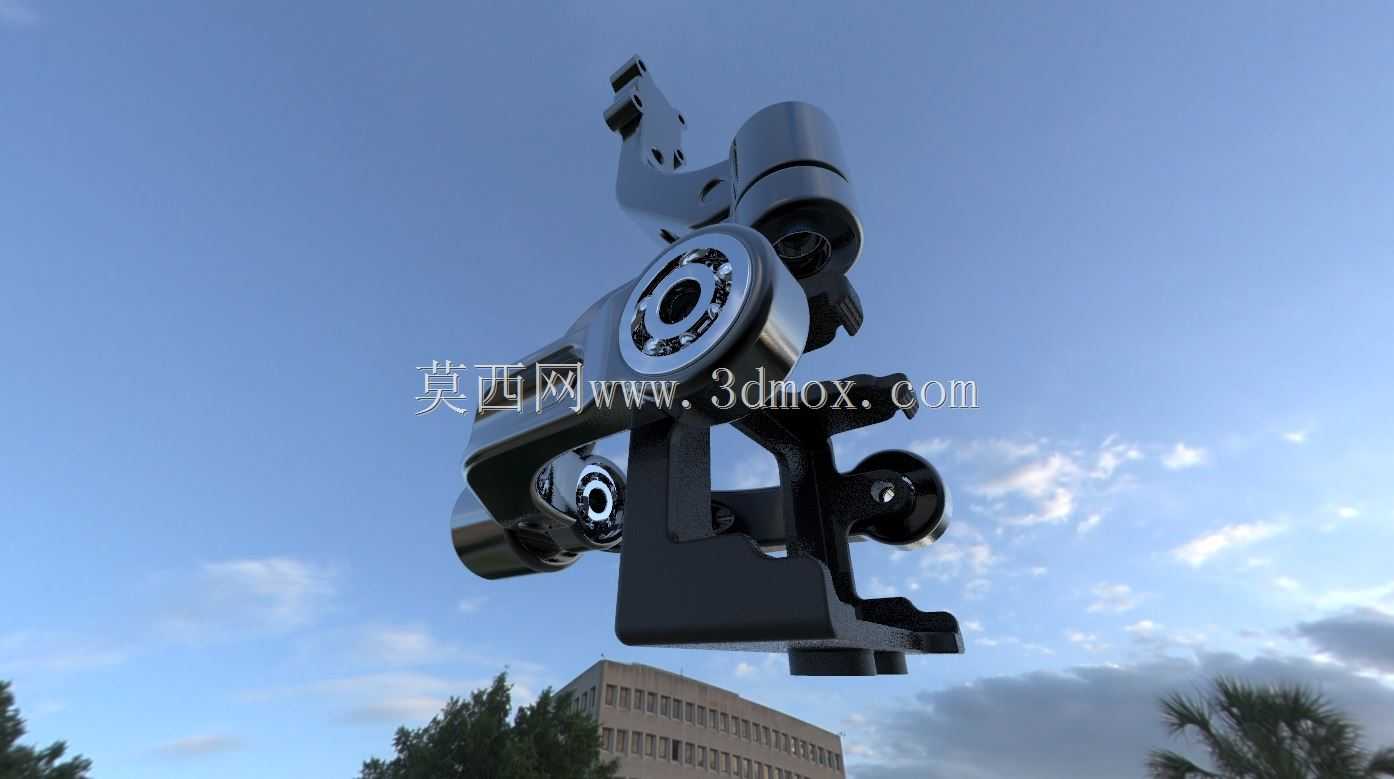

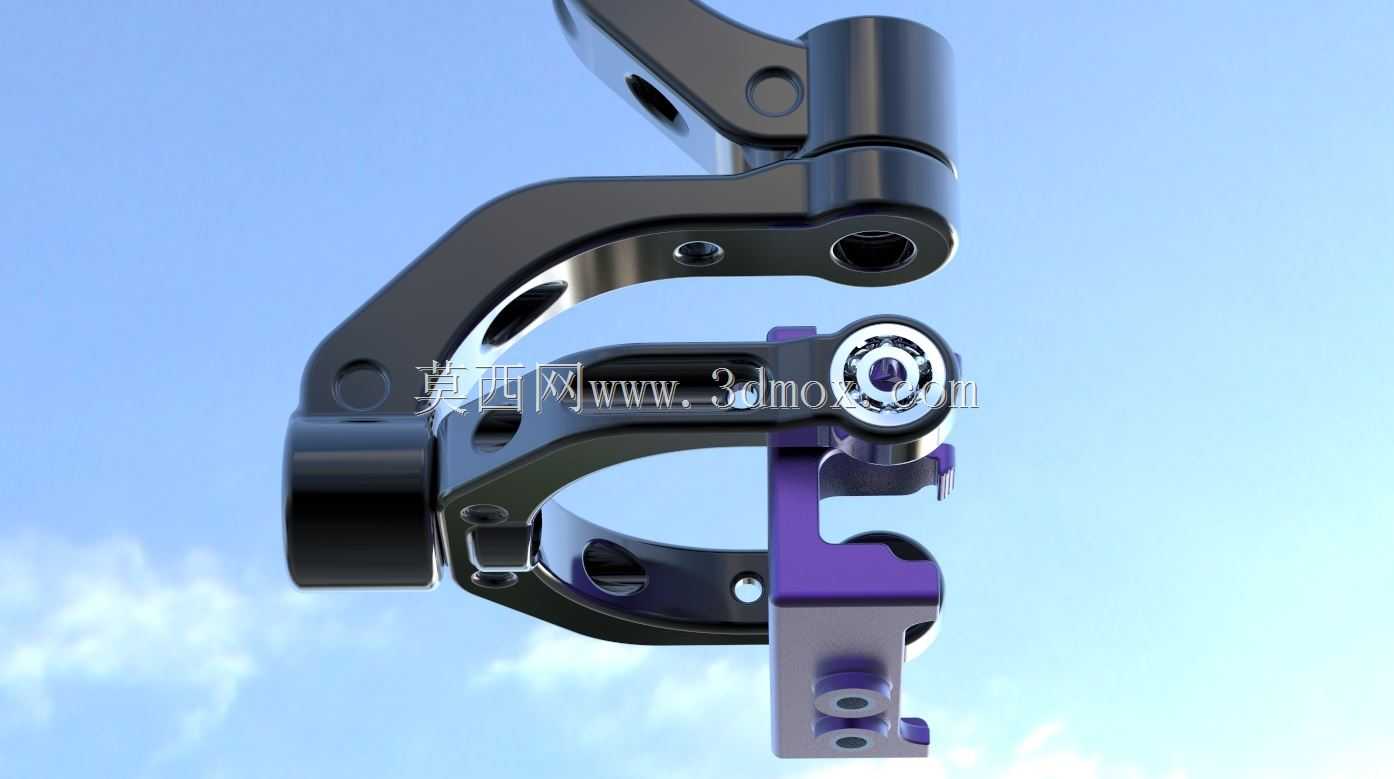

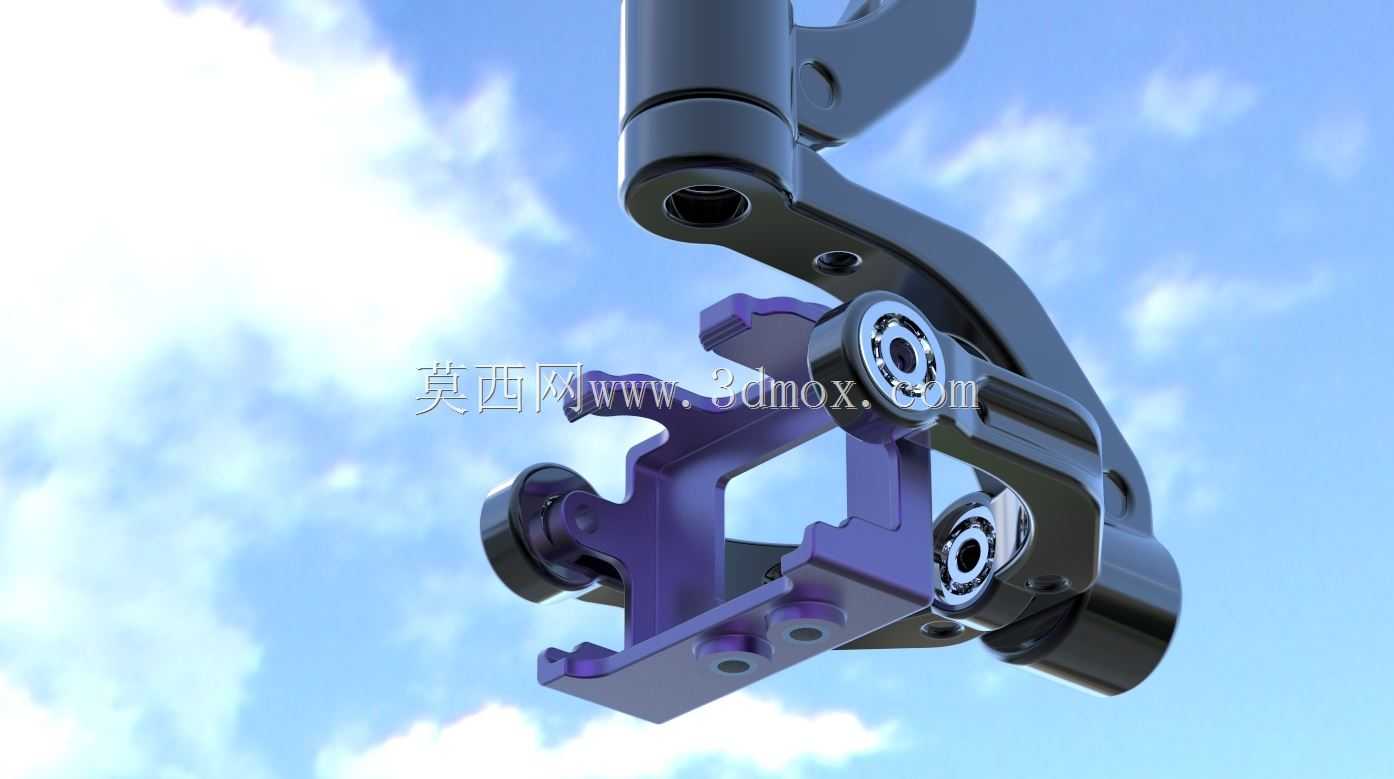

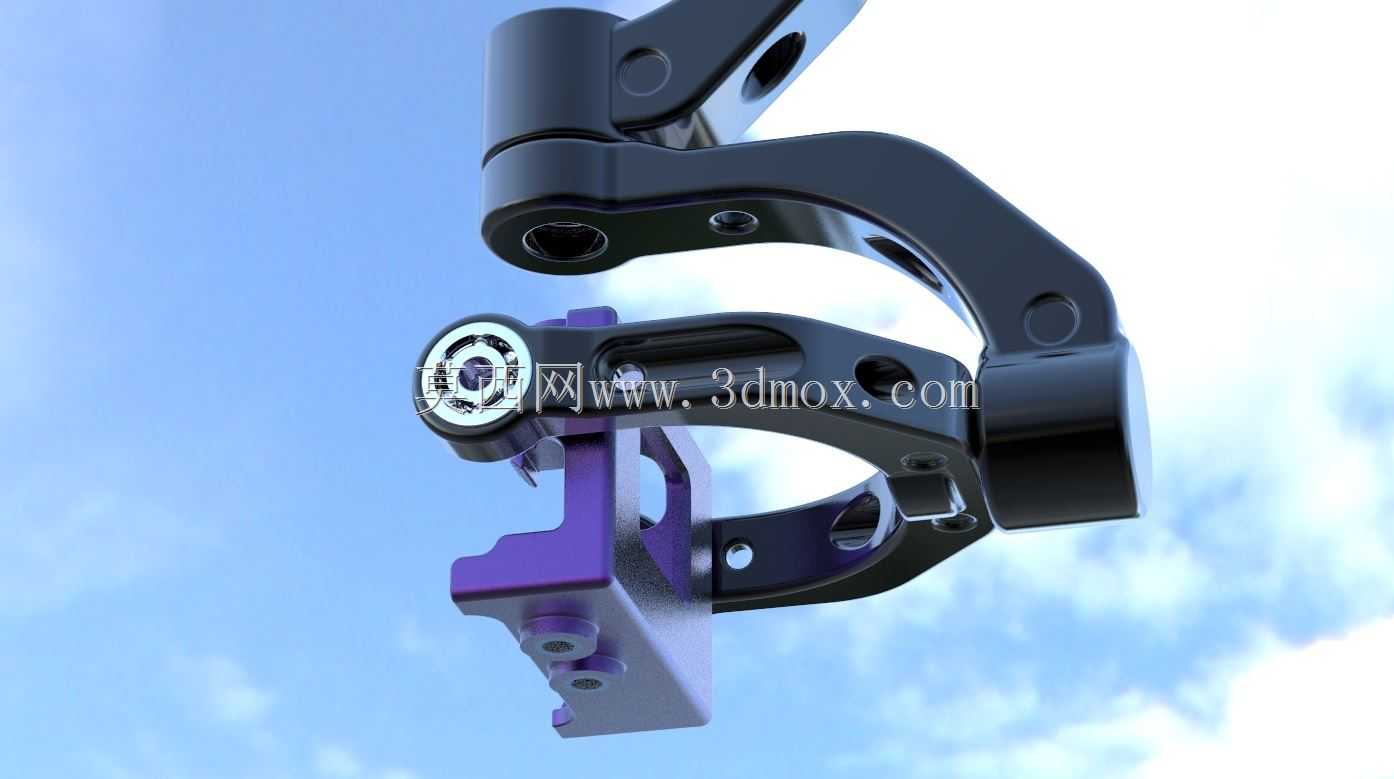

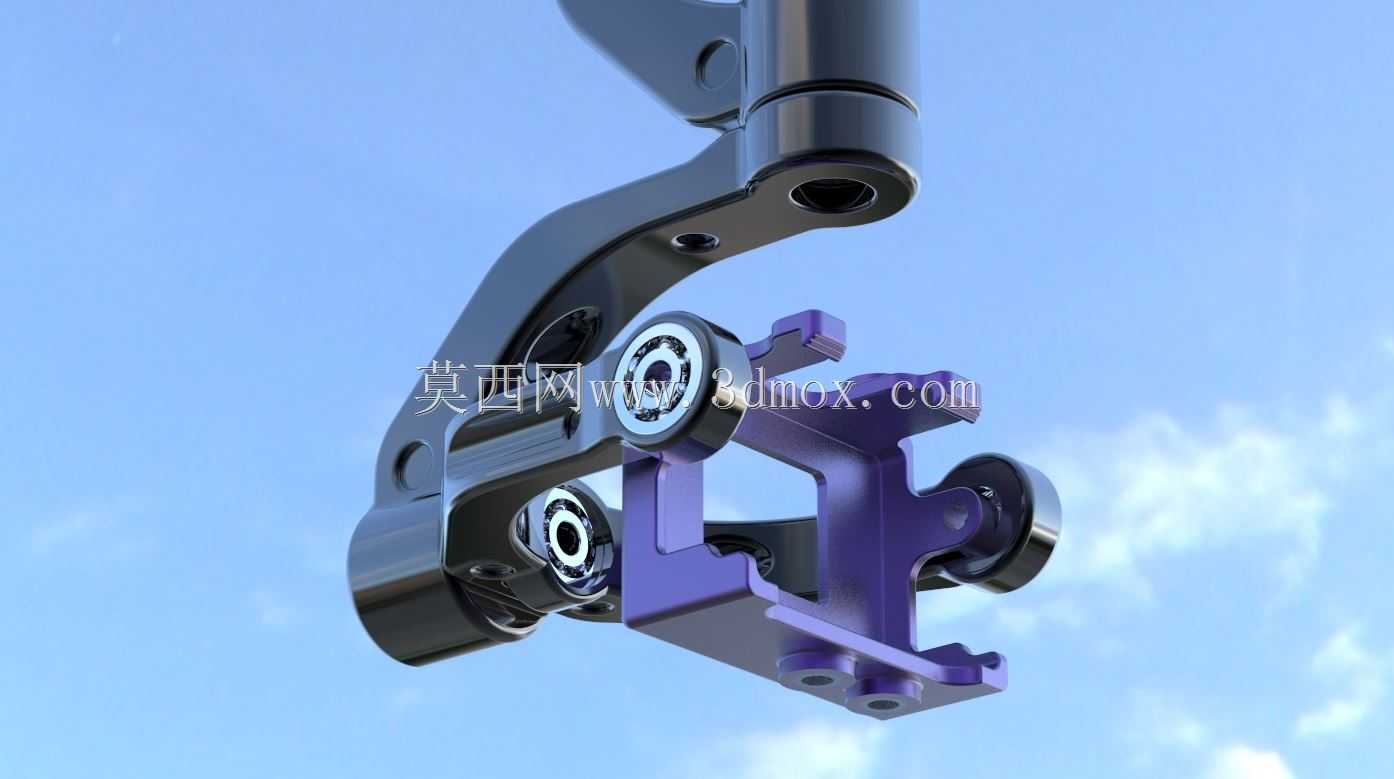

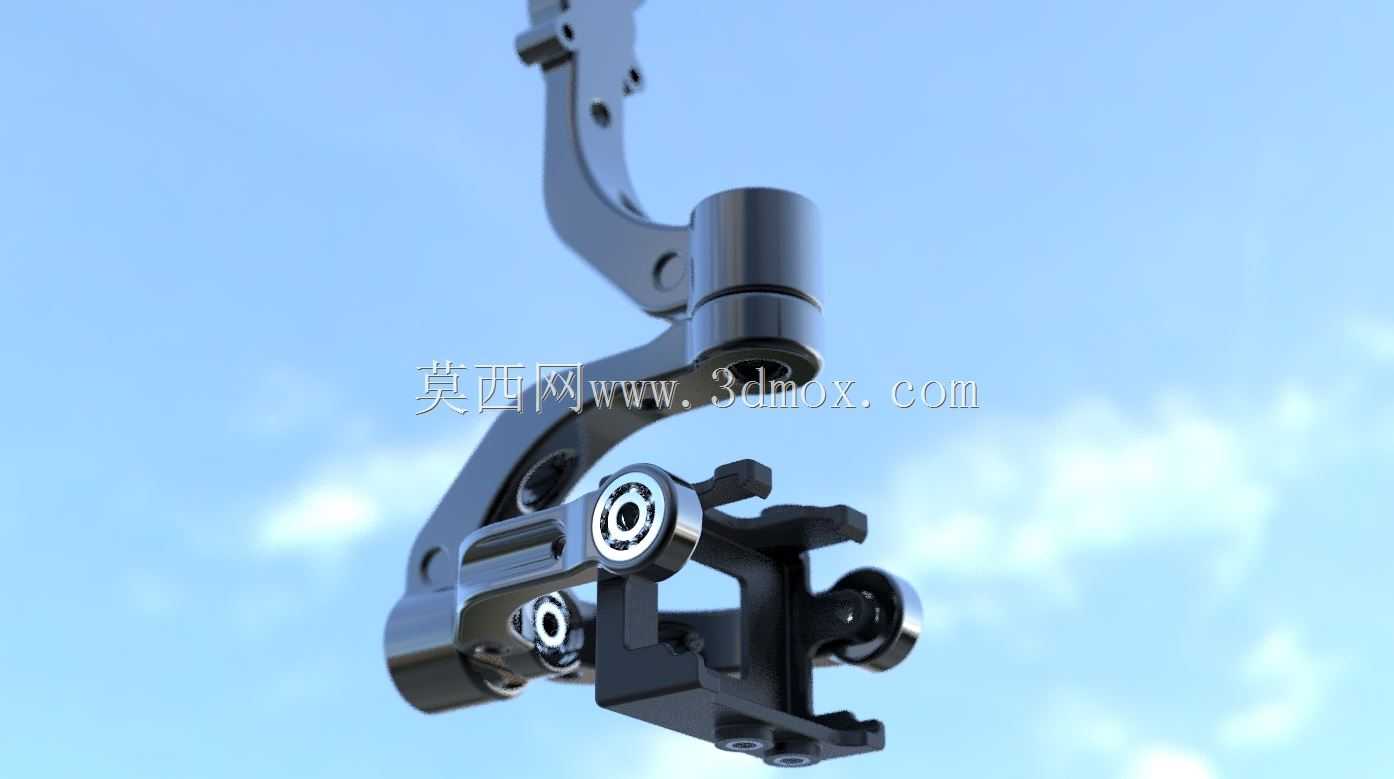

　　结构功能层面，组件集成了透镜轴上的三脚架螺母与附加辊架，其中三脚架螺母采用标准1/4英寸摄影器材通用螺牙规格，可直接匹配市面主流运动相机底部的安装螺孔，无需额外转接配件即可完成快装；附加辊架部分承担两个核心作用，一是作为万向节转动副的限位支撑，通过两侧嵌入的滚动轴承降低转动阻尼，让角度调节过程顺滑无卡滞，二是作为缓冲结构，在设备受到瞬时冲击时，辊架与轴承的配合间隙可吸收部分冲击能量，避免硬连接导致的相机磕碰或固定结构断裂。

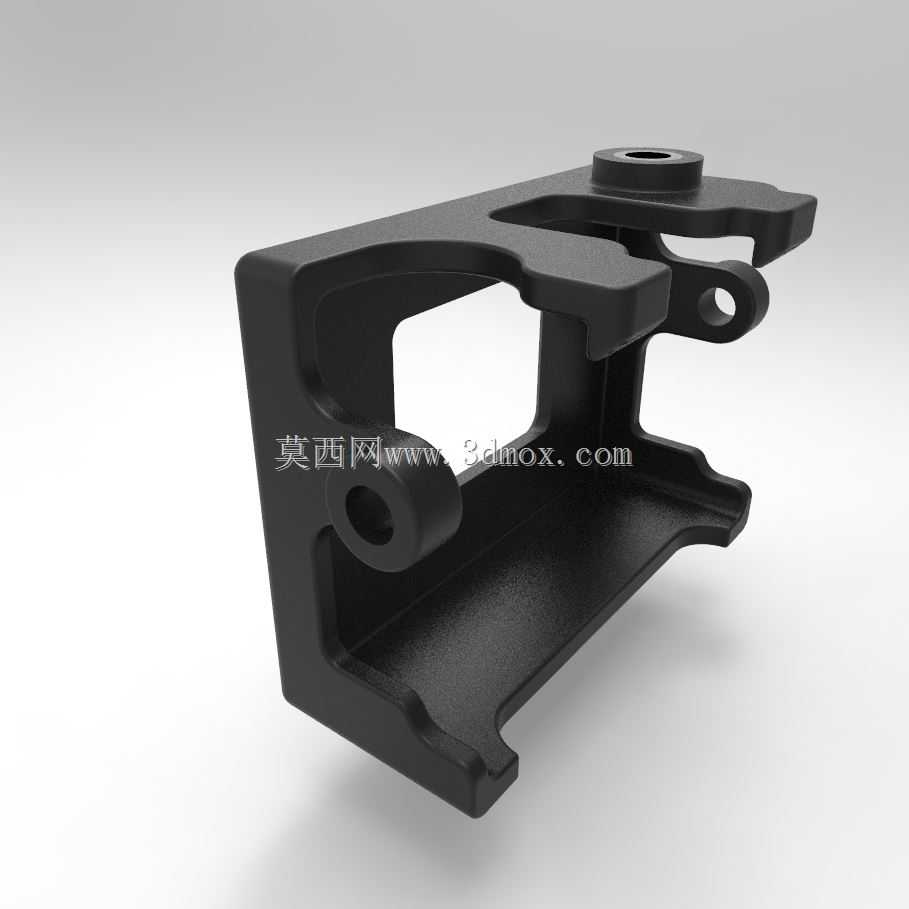

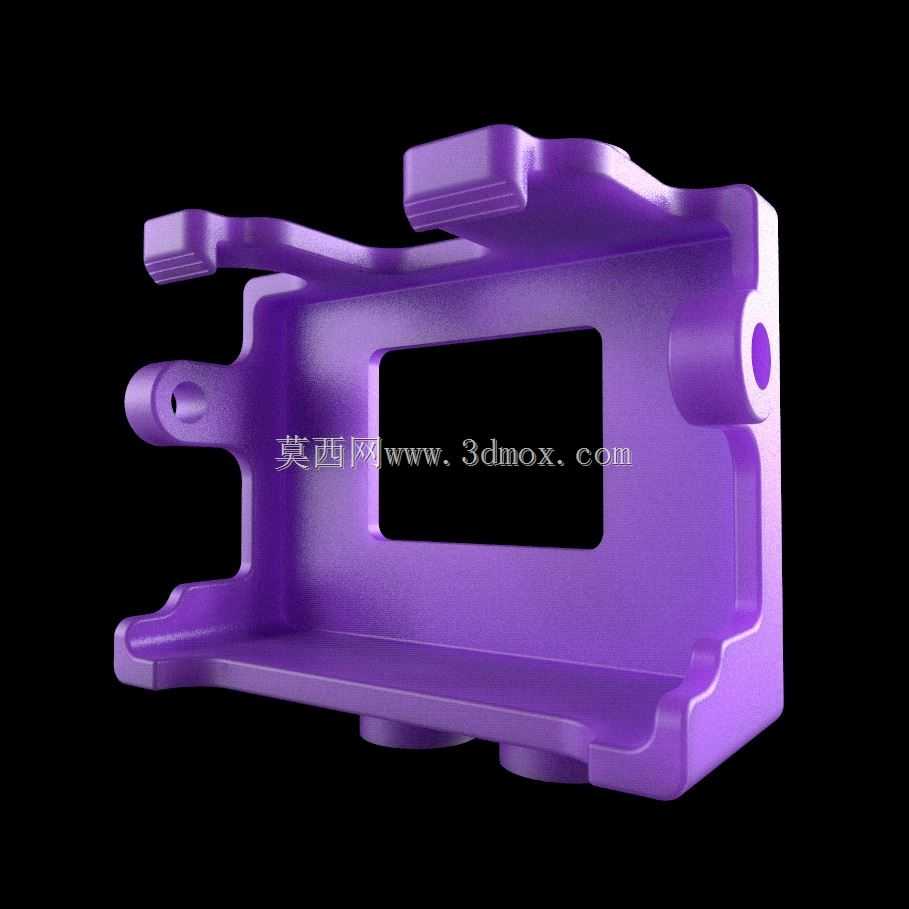

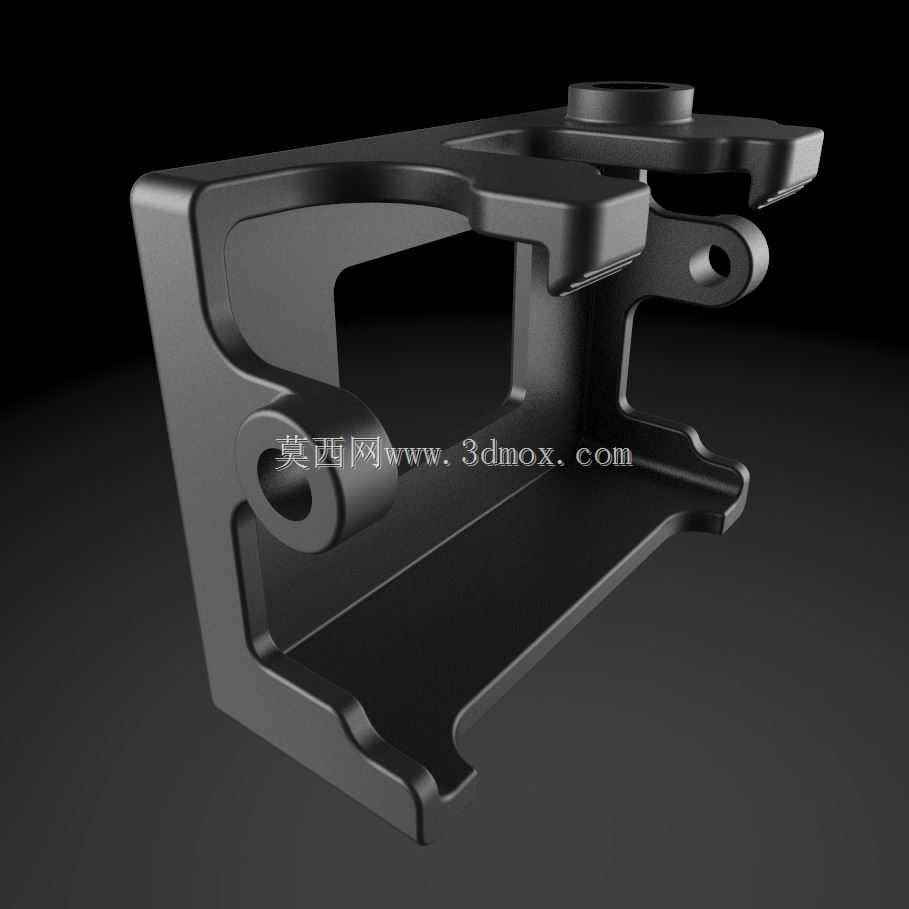

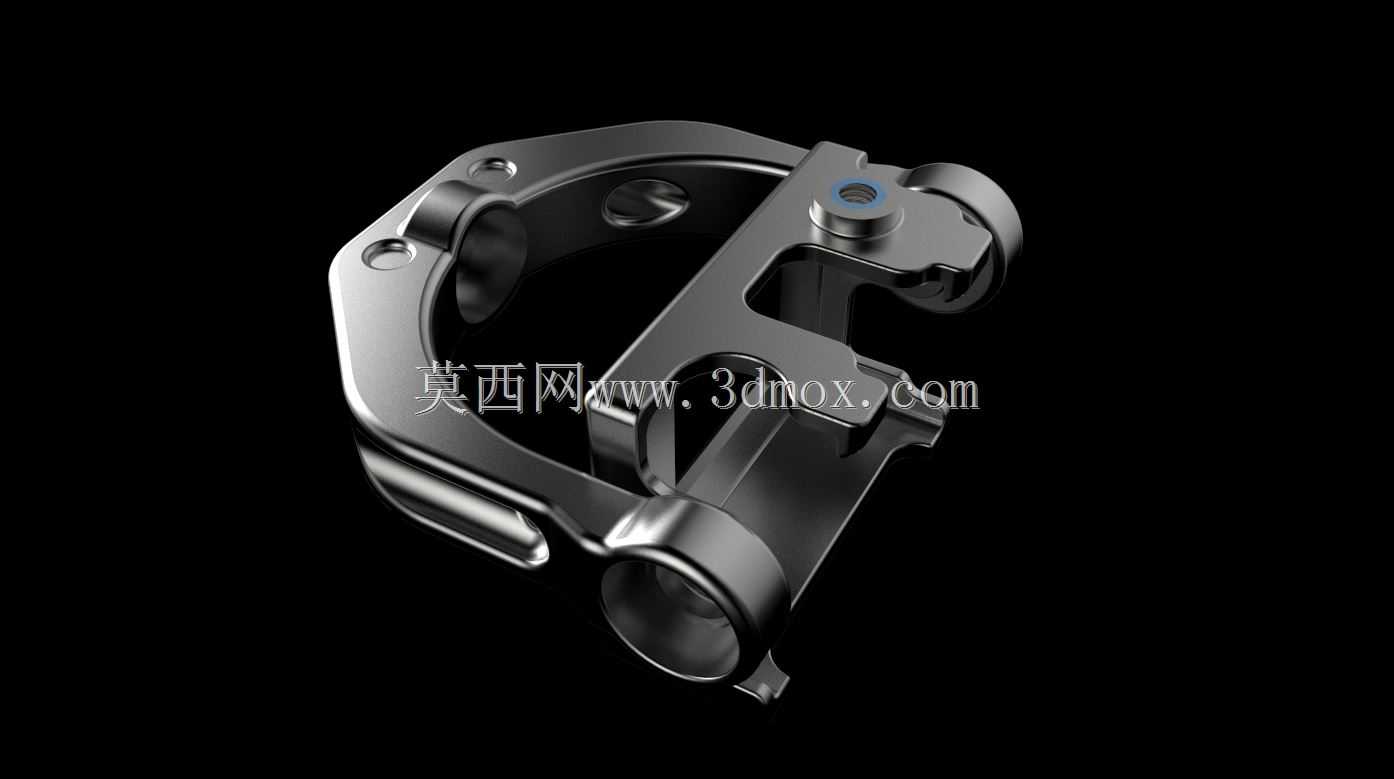

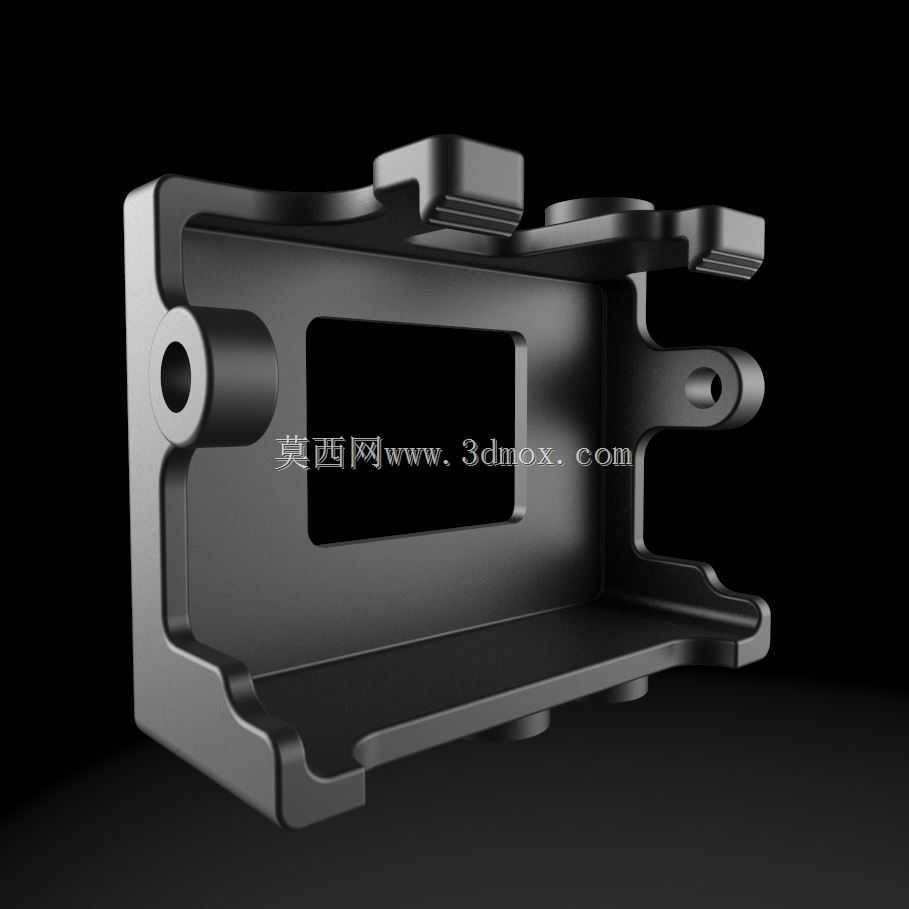

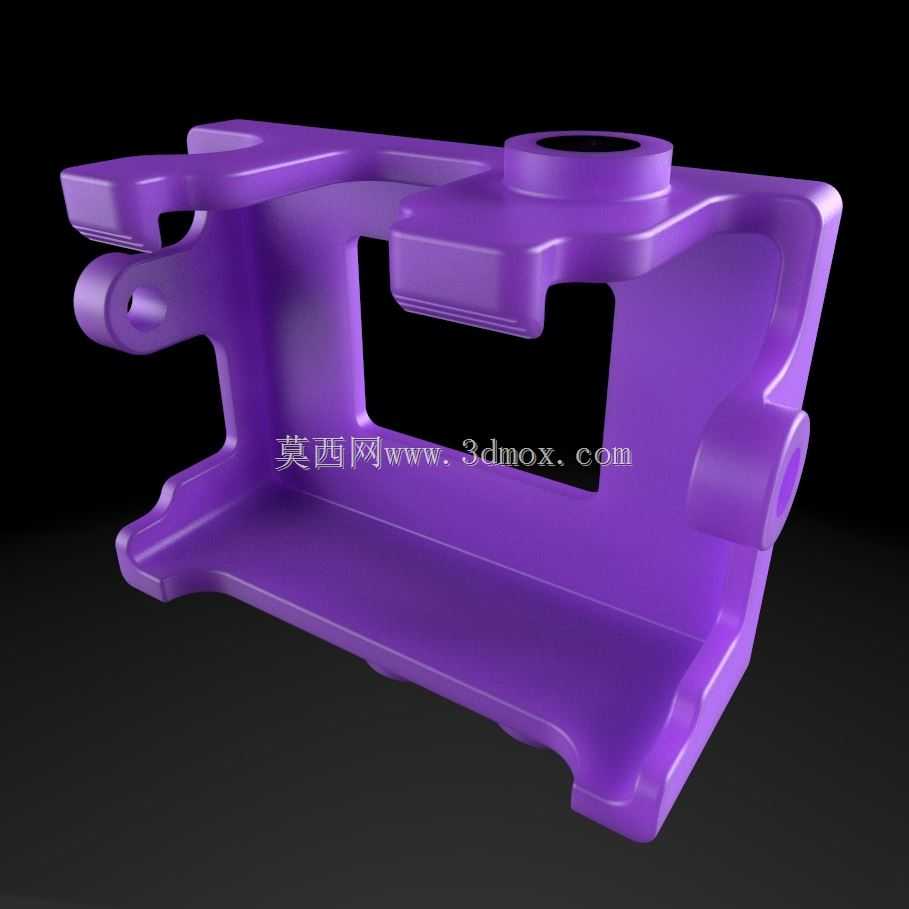

　　设计思路上，整体采用分体式铰接布局，主体支撑臂采用高强度铝合金材质的等强度变截面设计，在铰接孔位、轴承安装位做局部加厚处理，非受力区域做挖槽减重，在保证整体结构刚度满足1.5kg以内挂载重量要求的前提下，尽可能降低组件自重，减少对云台电机的负载消耗。紫色的相机挂载座采用工程塑料注塑成型，与金属支撑臂之间通过轴承内圈过盈配合连接，挂载座上预留的卡爪结构可与运动相机的保护边框卡扣配合，相比单纯的螺接固定，额外增加周向防转限位，避免拍摄过程中相机受振动出现自旋偏移。

　　安装边界与尺寸配合方面，两侧铰接臂的轴承安装孔同轴度公差控制在0.02mm以内，保证转动过程中无偏磨卡顿；轴承选用微型深沟球轴承，内孔直径4mm，与支撑臂上的销轴采用过渡配合，装配后销轴端面做铆边处理，防止使用过程中销轴脱出。挂载座的安装面平面度公差0.05mm，与相机背部贴合后无明显间隙，避免高速运动时气流从缝隙穿过产生风噪影响收音。整体结构展开后最大转动角度可达俯仰方向±90度、横滚方向±45度，可覆盖绝大多数运动拍摄的角度调节需求，安装后整体突出相机本体的厚度不超过18mm，不会在广角拍摄画面中出现支架穿帮的问题。

　　从工程落地的角度考量，该结构的铰接位置预留了阻尼调节空间，可通过调整销轴端部的铆接压力改变转动阻尼大小，适配不同负重下的角度悬停需求——当挂载裸机时阻尼调至偏小值，可实现快速角度调整；当挂载带防水壳、外接麦克风的整机时，适当增大阻尼保证角度调整后不会自行下坠。辊架部分的接触面做圆弧过渡处理，无尖锐棱角，既避免安装时划伤操作人员或相机外壳，也能减少应力集中，提升结构的抗疲劳寿命，在持续振动工况下的使用寿命可满足上千小时的使用需求。
