高原五十铃货运车辆金属栏板货厢

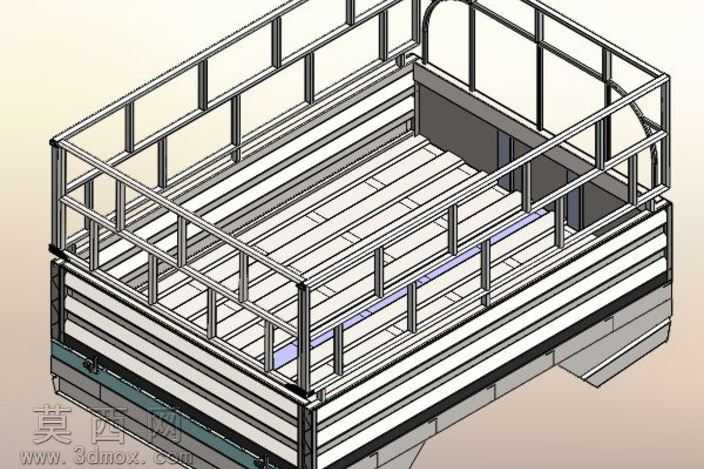

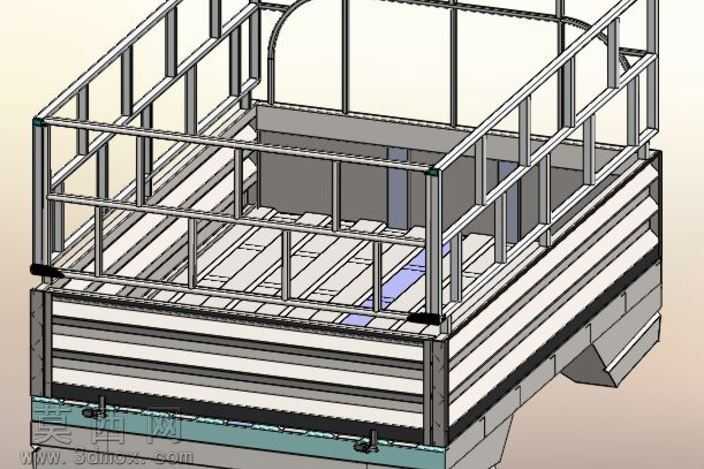

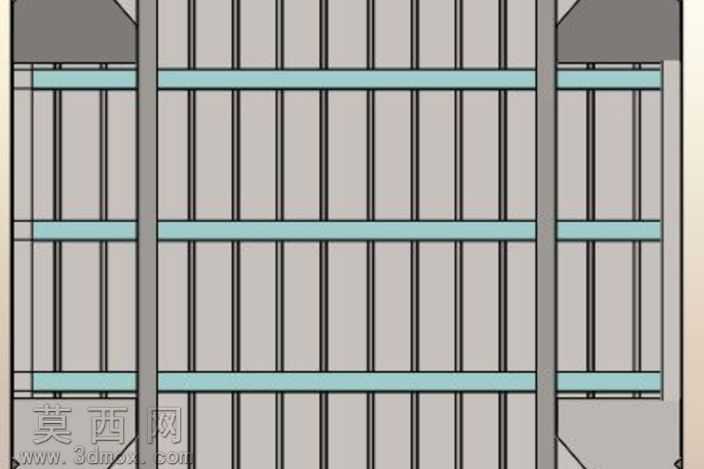

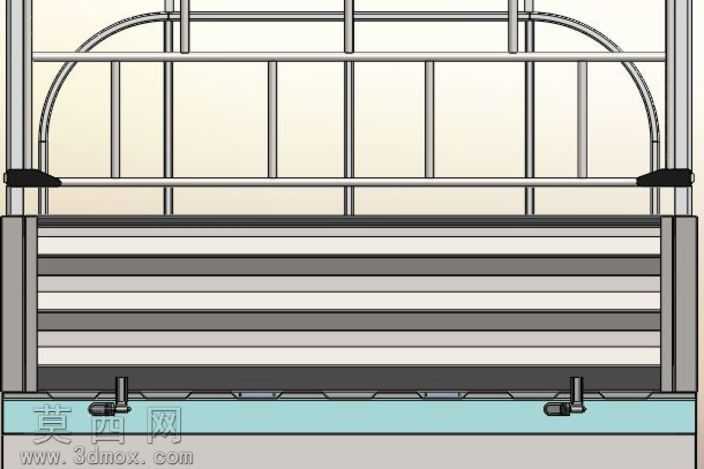

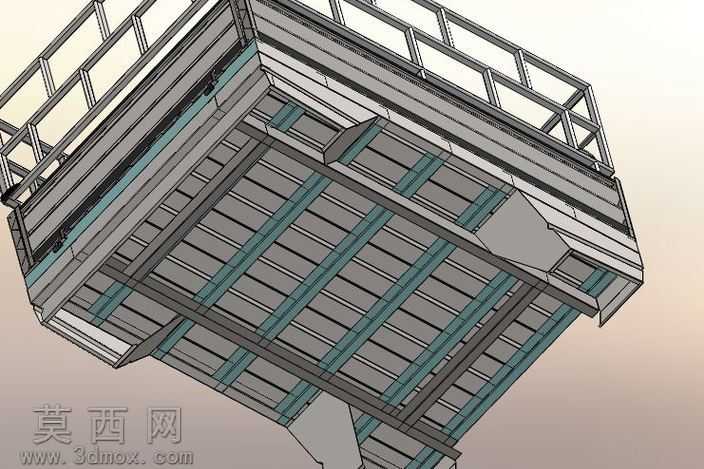

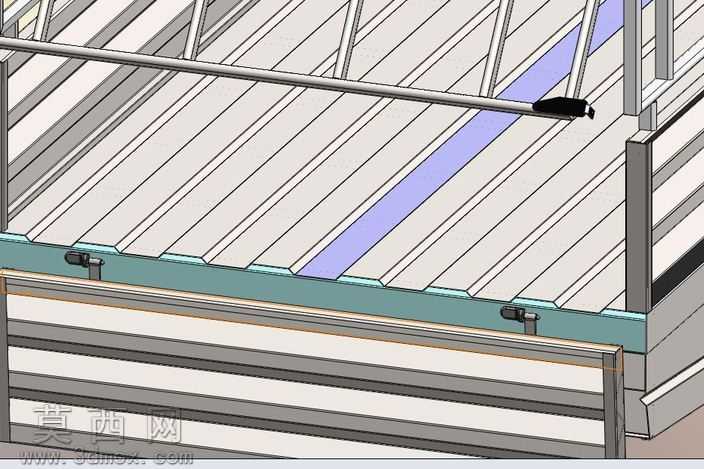

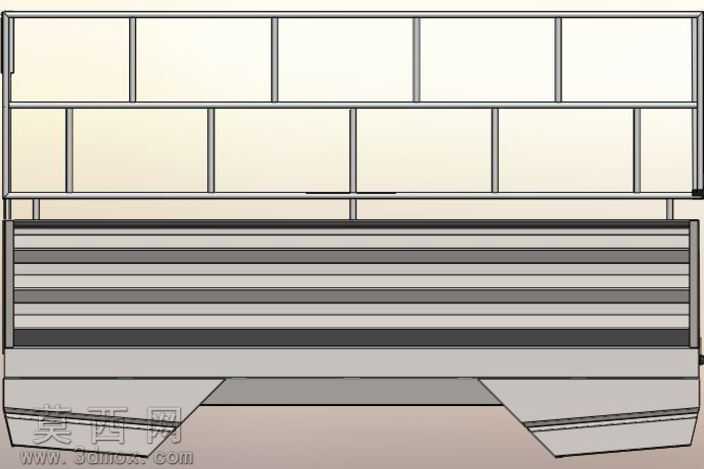

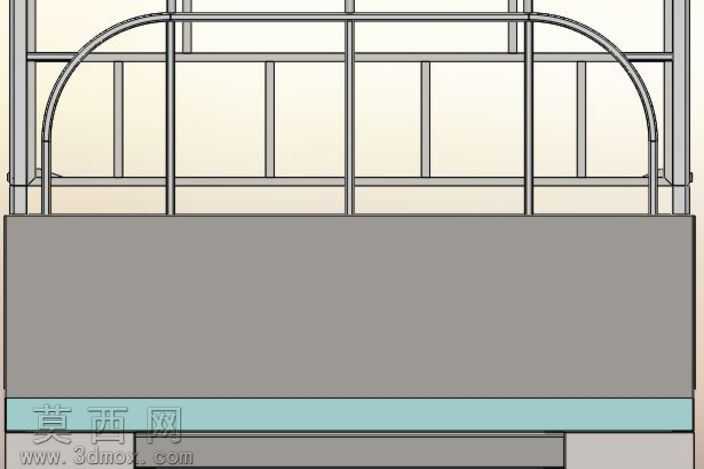

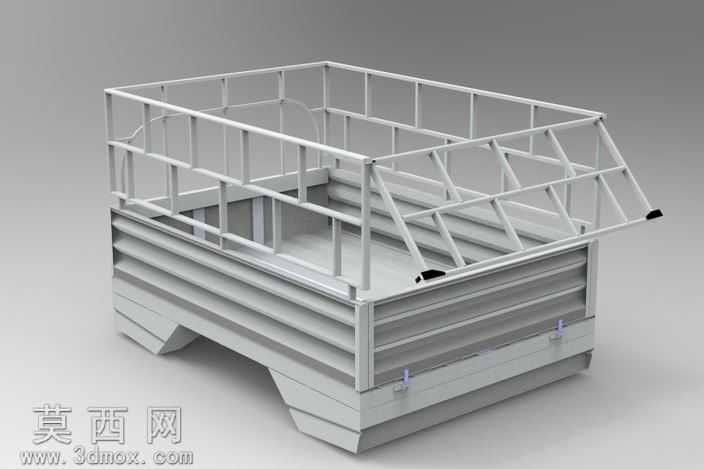

本作品为适配高原使用场景的五十铃车型栏板式货厢三维建模成果，建模过程严格遵循商用车货厢的实际生产尺寸逻辑，完整还原了金属钣金货厢的全部结构细节。建模阶段以钣金设计逻辑为核心，先搭建货厢的底部承载基座，精准复刻了适配五十铃底盘的弧形收边结构，确保货厢安装位与底盘大梁的匹配度完全符合实车装配要求；货厢侧围采用多层波纹金属板结构，建模时通过等距偏移、折弯特征还原了波纹板的加强结构，该结构可在高原复杂路况下提升货厢侧壁的抗形变能力，避免满载货物行驶时侧壁出现鼓胀变形。货厢上部的防护栏采用矩形管材搭建，通过焊接约束特征还原管材间的连接节点，栏架的斜向支撑结构做了等比例还原，可在运输散货、高堆货物时起到可靠的围挡防护作用；货厢尾部的可放倒栏板做了铰接结构建模，还原了栏板开合的转动自由度，同时复刻了栏板侧边的锁止卡扣结构，确保虚拟装配状态下栏板可实现闭合锁止、放倒开启的动作模拟。材质渲染阶段，整体货厢赋予哑光银灰色金属钣金材质，调整材质的粗糙度参数还原货运金属部件的磨砂质感，对焊接节点、卡扣位置做了细微的材质色差处理，模拟实车生产过程中的焊接打磨痕迹与装配痕迹；货厢底部的安装支座做了加厚处理的结构表达，适配高原地区非铺装路面行驶时的高强度承载需求，所有板材的厚度参数均参考轻型商用车货厢的实际生产标准设定，避免出现结构强度不足的设计问题。设计思路上充分考虑高原货运的使用需求，栏板高度做了针对性加高，提升单次运输的装载容积，上部护栏的杆件间距经过合理排布，既保证围挡防护的可靠性，又尽可能降低货厢自身重量，兼顾承载能力与轻量化需求；货厢前侧的护栏做了斜向加强筋设计，可在紧急制动时抵御货物向前的冲击，避免货物撞击驾驶室，整体结构完整覆盖了货厢生产所需的全部几何特征，可用于结构验证、装配模拟以及生产参考。
