单作用液压位移气缸结构设计

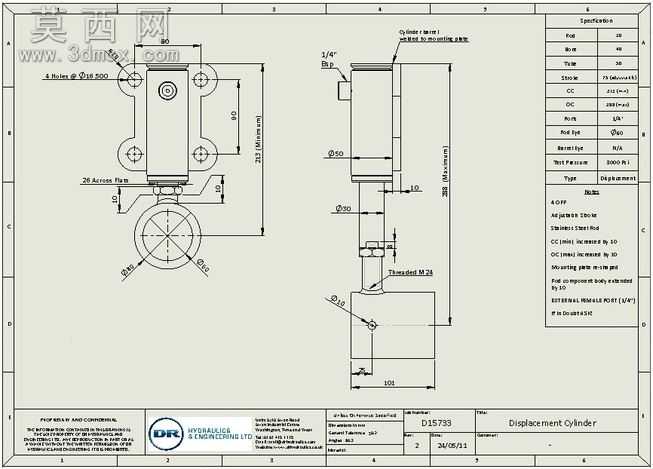

本作品为单作用液压位移气缸的三维建模设计，采用主流三维设计软件完成全参数化建模流程，建模阶段严格遵循机械设计公差规范，对各部件的配合尺寸进行精准约束，确保后续装配环节无干涉问题。模型整体分为上部阀组控制段与下部缸筒执行段两大结构模块，上部控制段集成了安装固定支架、手动调节旋钮、油路接口结构，固定支架采用双侧耳板带安装孔的设计，可通过螺栓快速完成设备挂载固定，耳板处做了圆角过渡处理，避免应力集中问题；手动调节旋钮表面做了防滑纹理建模，还原实际操作的触感结构。下部缸筒为中空圆柱结构，筒壁预留了定位销孔与油口接口，缸筒与上部阀组通过活塞杆完成动力连接，活塞杆处设计了密封槽结构，模拟实际液压元件的密封装配需求。材质渲染阶段，对上部阀组外壳采用哑光黑色工程塑料材质，调节旋钮采用黑色橡胶材质，固定支架采用发黑处理的碳钢材质，下部缸筒采用抛光金属不锈钢材质，密封件采用深灰色丁腈橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染图呈现出接近实物的质感，光影效果采用侧上方主光源搭配底部补光，清晰呈现出部件的轮廓层次与结构细节。设计思路围绕小型液压执行元件的紧凑化需求展开，整体结构在保证行程输出的前提下尽可能压缩轴向尺寸，安装支架的位置经过多轮调整，适配多数小型液压回路的安装空间，各部件均做了可拆分建模处理，支持单独导出零件用于工程图生成、装配仿真或者3D打印验证，模型内部的流道结构也做了简化建模，可用于后续的液压流体仿真分析，验证不同压力下的位移输出特性。
