履带式概念装甲油槽运输车辆设计

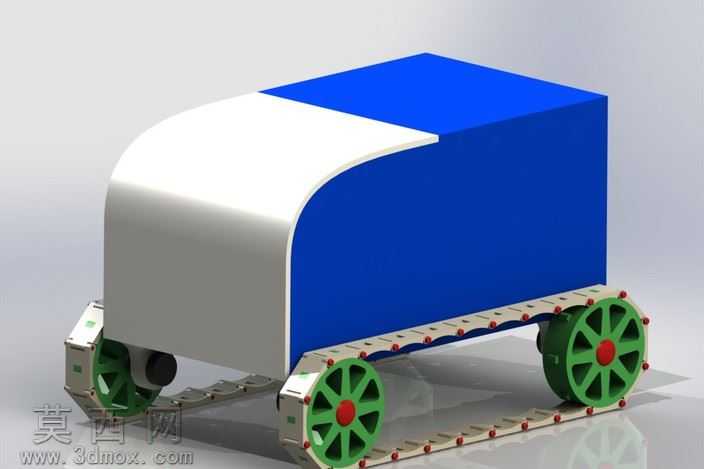

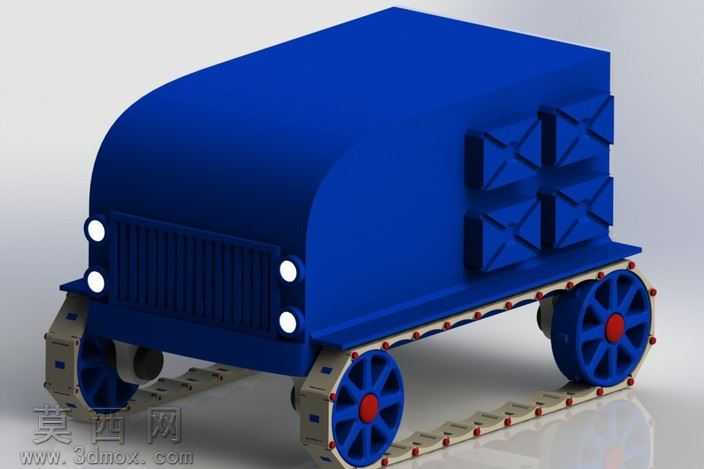

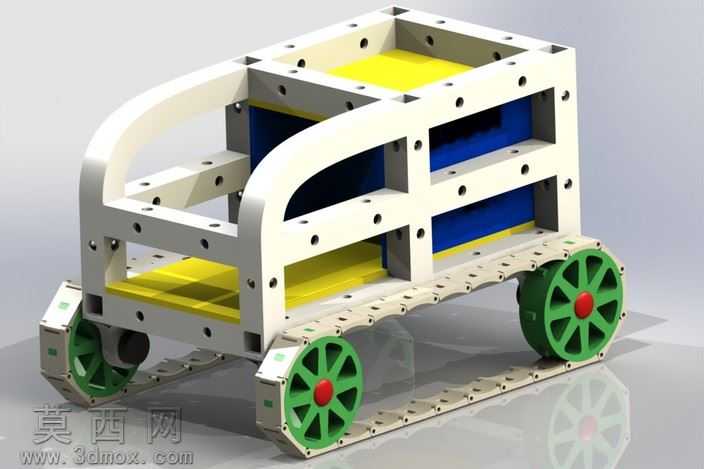

本作品为概念型履带式装甲油槽运输载具的三维设计成果，整体采用SolidWorks完成全参数化建模，通过Keyshot完成写实风格渲染输出。建模阶段采用自顶向下的设计逻辑，首先搭建载具的整体比例骨架，确定车头圆弧过渡的曲面轮廓、后置方形储油舱的尺寸边界，以及履带行走机构的轮系排布基准，确保各部件装配间隙符合工程设计逻辑。车头部分采用一体化曲面建模，通过放样、曲面剪裁等命令构建圆润的前部整流造型，前脸处设计竖向格栅结构模拟散热装置，六处圆形车灯采用凸台拉伸加倒角处理，还原车灯的凸起质感，车头下部预留排气接口结构，细节处添加小尺寸固定件特征提升真实感。行走机构采用履带式设计，前后负重轮采用辐条式轮体结构，轮心设置红色装饰端盖，履带板采用逐节装配的建模方式，每节履带板添加连接销、防滑凸点细节，轮系与履带间添加配合约束，可模拟履带转动的运动状态。后置储油舱采用方正的箱体造型，舱体侧面设计四组交叉加强筋结构，既提升储油舱的结构强度视觉表现，也呼应装甲载具的防护设计风格，舱体与车架之间添加固定支架结构，还原载具的装配逻辑。材质渲染阶段，车身主体采用高饱和度哑光蓝色漆面材质，调整材质粗糙度模拟金属漆面的细腻质感，车灯部分设置半透明乳白色材质并添加轻微自发光效果，还原车灯的通透感；履带及轮系连接部件采用哑光金属灰材质，添加轻微做旧磨损的纹理贴图，模拟金属部件的使用质感；轮心端盖采用亮面正红色材质，与蓝色车身形成强烈视觉对比，提升整体造型的辨识度。设计思路上，该载具定位为全地形油料运输概念装备，采用履带行走结构以适配复杂非铺装路面的通行需求，模块化的部件设计支持后续改装拓展，可根据使用需求更换装甲钢板、轮组规格或附加功能组件，整体造型兼顾功能合理性与科幻视觉表现，所有部件均为可编辑参数化特征，支持后续的结构优化与3D打印拆分制作。
