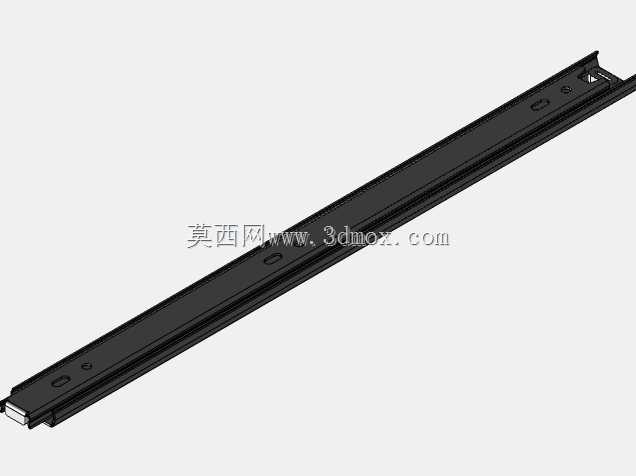

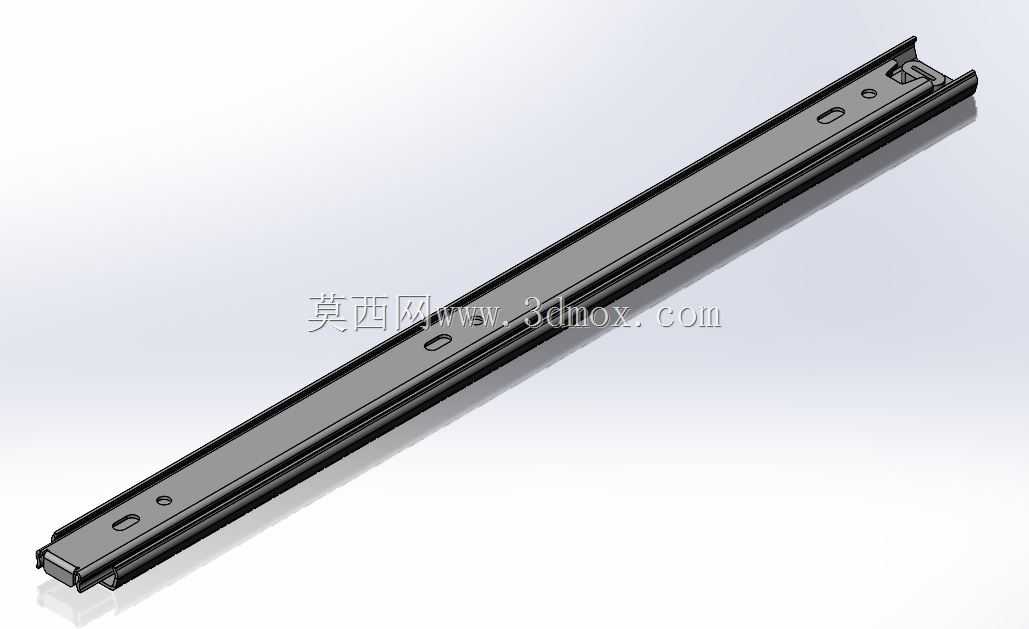

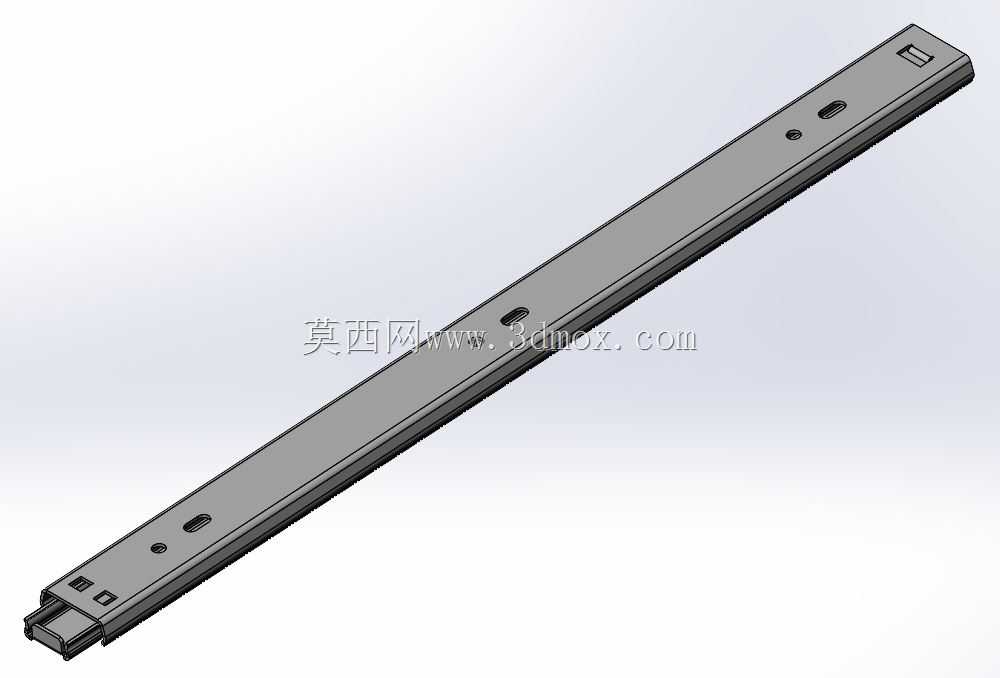

14英寸三节式侧装抽屉滑轨结构

　　日常做柜体结构设计时，抽屉滑轨是最容易被忽略却直接影响使用体验的核心构件，这款14英寸规格的三节侧装滑轨，是民用家具、工业设备机柜、工具存储柜、嵌入式厨电配套柜体里应用覆盖率极高的滑动连接件。不同于普通两节滑轨仅能拉出三分之二行程的局限，这款三节式结构的内轨、中轨、外轨依次嵌套配合，可实现近乎全行程的抽拉距离，完全拉出后能无遮挡取用抽屉最内侧的物品，不会出现深处物件需要探身摸索的情况，在深度350mm左右的标准柜体抽屉上适配度极高。

　　从实际安装边界来看，这款滑轨为成对对称使用的侧装结构，单支滑轨的安装预留间隙通常控制在12.7mm也就是行业常说的半英寸间隙，安装时需要保证柜体侧板与抽屉侧板的平行度误差控制在1mm以内，否则会出现抽拉卡顿、异响甚至长期使用后滑轨变形的问题。滑轨的外轨通过自攻螺丝固定在柜体侧板的预装孔位上，内轨则固定在抽屉侧板的对应位置，安装时可先将内轨从滑轨主体上拆分下来，分别固定后再将抽屉对准滑轨推入即可完成装配，不需要额外的辅助连接件，现场安装效率较高。

　　功能特性层面，这款滑轨的钢珠滚动结构分布在中轨的两侧保持架上，抽拉过程中钢珠沿内外轨的滚道匀速滚动，摩擦阻力远低于传统的滑轮式滑轨，额定负载下的抽拉力可控制在30N以内，即使抽屉内放置较重的工具、文件或厨具，抽拉过程也不会出现明显的阻滞感。滑轨的表面采用镀锌钝化处理，在常规室内非高腐蚀环境下的防锈能力可满足十年以上的使用要求，不会因为长期处于厨房、储物间等相对潮湿的环境出现锈迹卡滞的问题。滑轨尾端设计有防脱限位结构，抽屉拉至最大行程时会被限位块卡止，不会因为抽拉力度过大直接从柜体中脱出，避免抽屉掉落砸伤使用者或损坏内部存放的物品，部分应用场景下还可搭配自回弹阻尼组件，实现抽屉关闭末端的自动缓冲归位，避免关闭时产生碰撞噪音。

　　从设计思路上拆解这款滑轨的结构，首先是滚道的型面设计采用了圆弧接触式的滚道轮廓，钢珠与滚道的接触应力分布均匀，长期反复抽拉后的磨损量极小，经过十万次以上的抽拉循环测试后，滑轨的间隙增量仍可控制在0.2mm以内，不会出现明显的晃动旷量。其次是三节轨的嵌套间隙设计，每节轨道之间的配合间隙控制在0.05mm以内，既保证了滑动过程的顺畅度，又不会因为间隙过大导致抽屉出现左右晃荡的情况，安装完成后抽屉的左右晃动量可控制在1.5mm以内，完全满足日常使用的稳定性要求。另外滑轨的安装孔位设计为长圆孔与圆孔组合的形式，长圆孔可在安装时提供±2mm的位置调节量，降低了柜体加工时的孔位精度要求，即使柜体侧板的预装孔位存在少量偏差，也可通过长圆孔进行微调，保证抽屉安装后的上下、左右间隙均匀，不会出现抽屉与柜体面板刮蹭的问题。

　　在不同行业的实际应用中，这款14英寸滑轨的适配场景也有细微的参数调整，比如用于工业工具柜的滑轨会适当增加板材厚度，将单支额定负载提升至45kg以上，满足放置重型五金工具的承重要求；用于民用家具的滑轨则会在表面增加黑色电泳或喷塑处理，适配不同家具的配色风格；用于医疗设备存储柜的滑轨还会增加锁止结构，抽拉至任意位置都可锁定，避免抽屉在设备移动过程中自行滑出。做三维建模时，这款滑轨的结构重点在于滚道的型面拟合、钢珠保持架的间隙配合以及三节轨道的行程限位位置，建模过程中需要严格控制每节轨道的配合尺寸，避免出现装配干涉，同时要预留出钢珠的滚动空间，保证虚拟装配时的滑动动作与实际产品一致，为后续的柜体结构设计提供准确的安装参考尺寸，避免实际生产时出现安装不匹配的问题。
