适配强尼斯Apex五寸FPV机架的GoPro10安装支架

　　在穿越机FPV航拍作业场景中，运动相机的固定可靠性、安装角度匹配度、整机重量控制，一直是影响航拍画质与飞行稳定性的核心要素。这款针对GoPro10运动相机设计的安装支架，核心适配强尼·斯蒂尔apex系列五寸四芯穿越机机架，从结构设计到安装逻辑都围绕穿越机高速飞行、大机动动作的实际工况展开。

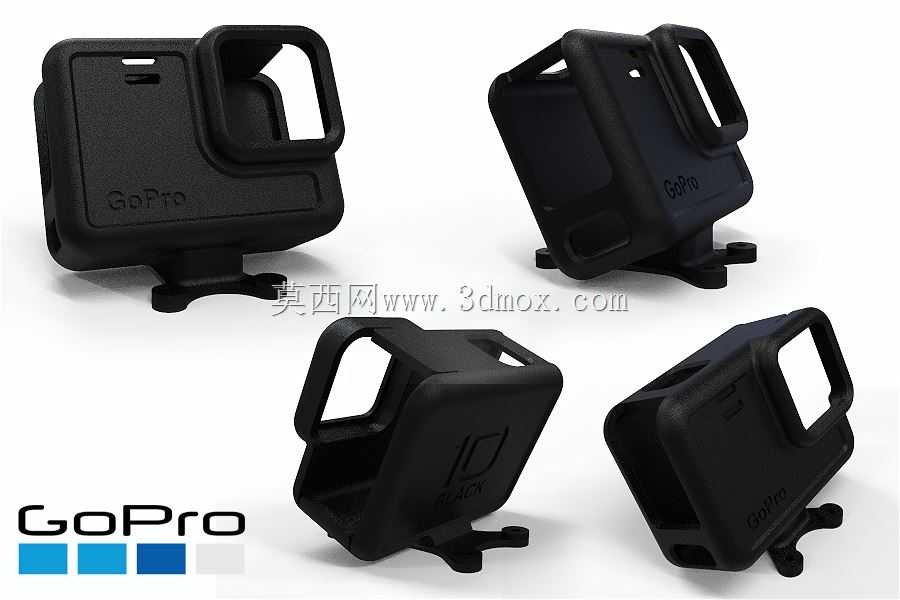

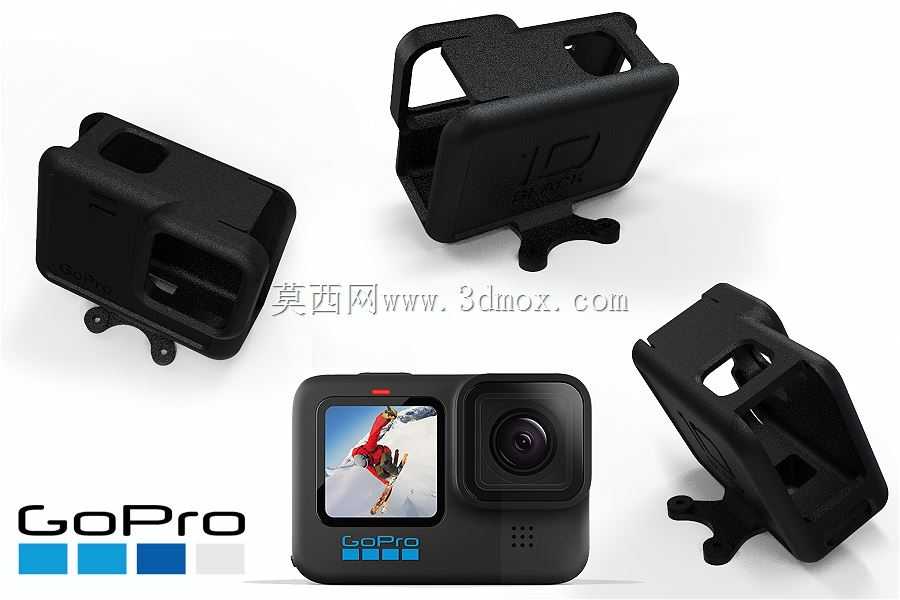

　　从功能特性来看，支架采用全包式贴合结构，完全匹配GoPro10的机身外轮廓，相机装入后不会出现横向、纵向的窜动，在穿越机完成急转、俯冲、翻滚等大过载动作时，能牢牢固定相机位置，避免画面出现抖动、偏移甚至相机脱落的风险。支架预留了相机镜头的精准避让开口，不会遮挡镜头拍摄视角，同时在机身侧面对应按键、接口的位置做了镂空处理，不影响相机的日常操作与外接线路布置。

　　设计阶段重点考虑了飞行时的拍摄角度匹配，将支架的安装打击角设置为25度，这个角度是五寸穿越机高速平飞时的常用机身倾角，能保证平飞阶段相机保持水平视角，无需额外调整云台或后期做大量画面校正，大幅提升航拍素材的可用率。针对长距离飞行的供电需求，支架专门预留了外接电源的走线空间，可直接连接穿越机的四元电池组为相机供电，省去了相机自带电池的重量，有效降低整机前部的负载重量，优化整机的重心分布，提升飞行操控的跟手性。

　　从安装边界来看，支架底部采用与apex机架前置安装位完全匹配的固定脚位，孔位公差控制在0.1mm以内，安装时无需对机架做额外打孔、打磨修改，直接使用机架原配的M2螺丝即可完成固定，安装后支架与机架贴合紧密，不会出现虚位。支架整体壁厚控制在1.5mm，在保证结构强度足以应对飞行震动与轻微炸机冲击的前提下，尽可能压缩自身重量，避免给机架前部带来过多的额外负载。支架表面做了圆角过渡处理，没有尖锐棱角，既不会在安装、拆卸过程中划伤手或者相机机身，也能降低飞行过程中的风阻，减少不必要的动力损耗。

　　针对不同用户的外观需求，支架可适配不同颜色的打印耗材，黑色款低调耐脏，亮色款在炸机后更容易在草丛、建筑缝隙等复杂落点位置找到设备。结构设计上充分考虑了3D打印的工艺特性，所有面都做了自支撑角度优化，打印时无需添加额外支撑结构，打印完成后仅需简单去除底部打印 raft 即可直接使用，大幅降低打印后的后处理工作量。支架与相机的配合间隙控制在0.2mm，既可以保证相机顺利装入取出，又不会因为间隙过大导致飞行时相机出现晃动，兼顾了安装便利性与固定可靠性。在走线位置专门做了压线结构，外接供电线可以卡在支架的走线槽内，避免飞行过程中线材被气流吹动打到螺旋桨，引发飞行事故。
