六串锂电平衡插头卡扣式固定线夹

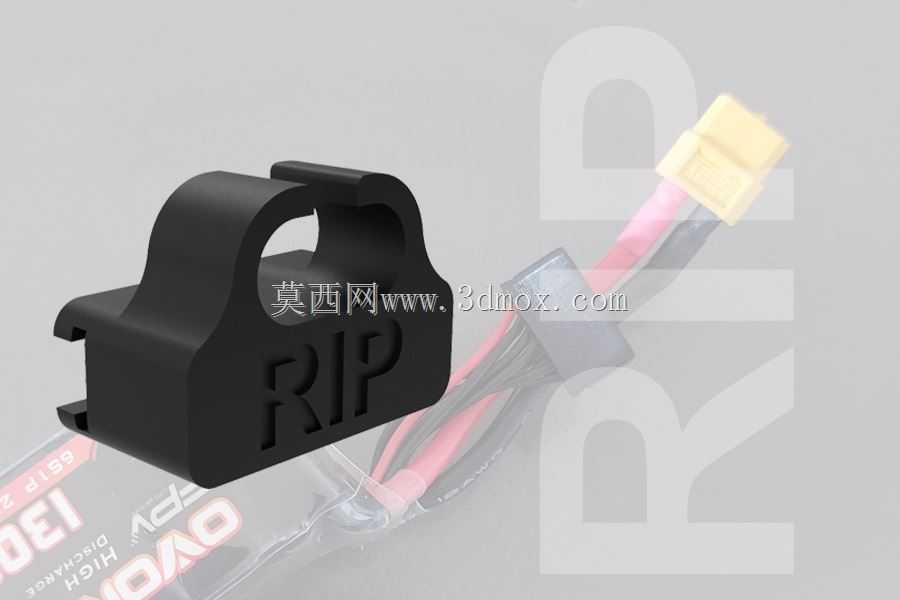

　　穿越机装机现场最容易被忽略的，往往是平衡头这一段线束。六串锂聚合物电池的平衡接头引脚多、塑料壳薄，飞控叠层、图传天线和机臂走线又挤在狭小的机架中部，炸机时线束一旦被桨叶扫到，或者在翻滚中被碳板棱角拉扯，平衡插头很容易从插座上半脱开，严重时直接把塑料卡扣扯裂、细线芯拉断。这个线夹的出发点，就是把平衡接头和出线端在物理上约束住，让冲击载荷由夹具体承受，而不是由插头锁扣和焊点承受。

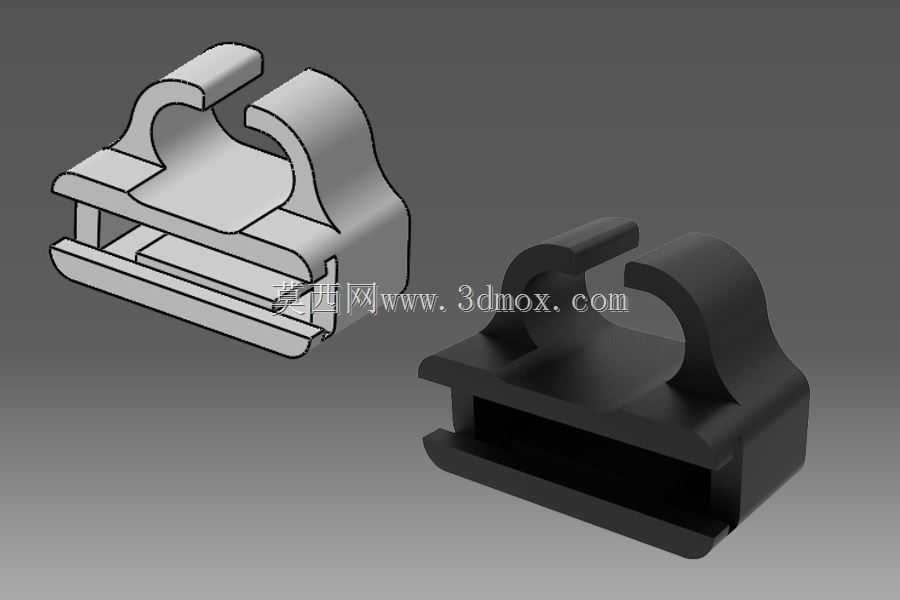

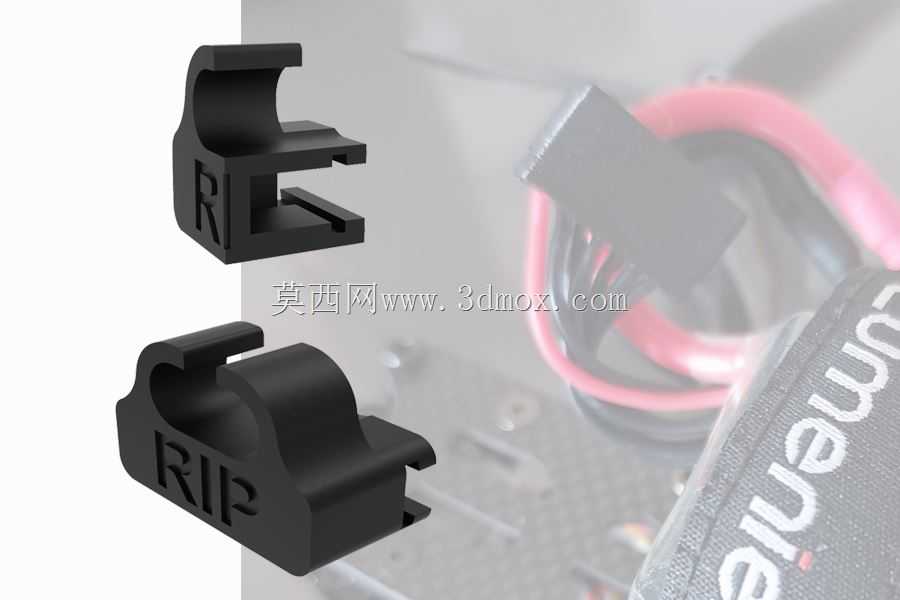

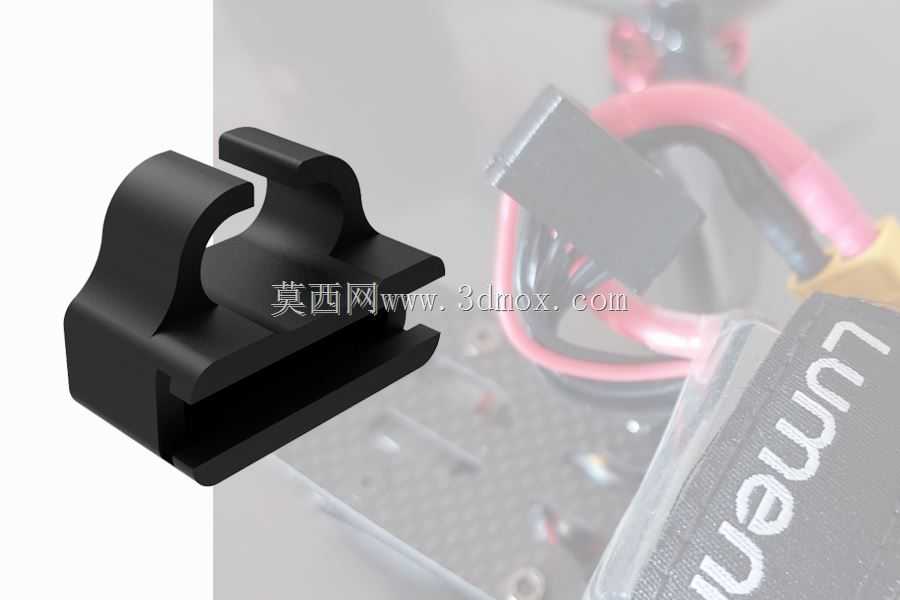

　　从结构上看，零件采用一体卡扣形式，上部开出与平衡插头根部轮廓匹配的抱夹槽，下部预留卡槽，可压入碳板机架边缘或打印件安装座。装配时先把平衡接头按出线方向推入夹腔，再将整个夹体沿机架板边滑入，底部两侧的弹性钩爪咬住板厚，形成上下两个方向的限位。这样处理后，线束受到侧向拉扯时，力会先传到夹体和碳板之间，插头本体只承担正常插拔定位，不再直接承受飞行动态载荷。

　　外形尺寸围绕六串平衡接头的常见边界展开，夹腔宽度按多芯平衡插头塑料壳体的外包络取间隙，内壁保留少量压紧量，避免打印件公差导致插头松动；底部卡槽针对薄碳板机架设计，槽口两侧做斜向导入面，压装时不需要螺丝，也不额外占用飞控安装孔位。对于FPV竞速机这种重量和空间都极敏感的场景，免螺丝固定能明显减少装配零件数量，也避免了金属螺钉靠近电源走线带来的短路隐患。

　　设计思路上没有采用全包封结构，而是在插头出线方向保留开口。平衡线本身较细，多股线并排从接头尾部引出，如果完全封死，线材在夹口处会形成硬折点，飞行振动中长期反复弯折容易断芯；开口式避让让线束可以在小范围内自然弯曲，同时夹体两侧的挡边仍能限制接头横向窜动。上部抱夹位置还做了加高挡壁，插头插入后，顶部挡壁覆盖到插座结合面附近，能够抑制插头因振动产生的翘头趋势。

　　工程建模时需要重点核对三处边界：一是夹腔与插头壳体之间的配合间隙，打印材料不同，收缩和层间弹性差异较大，槽宽过大会失去夹持作用，过窄则装配时容易把薄壁夹臂撑裂；二是底部钩爪的悬臂长度和咬合深度，钩爪太短会在冲击中脱开，太长又会使拆装力过大，甚至压伤碳板表面；三是出线口圆角，夹体与线材接触的位置必须做圆弧过渡，不能留下尖锐台阶，否则振动环境下会像刀口一样磨损线皮。

　　实际使用场景集中在五寸竞速机、花飞机以及小型远航机的电池线束整理。这类设备飞行中加速度大、着陆碰撞频繁，电池平衡头又常位于机身侧面或尾部，传统扎带固定虽然简单，但扎带只能束线，不能限制插头退出；胶带固定在高温和震动环境下容易脱胶。硬质线夹则把定位、防脱和走线导向合并在一个零件上，拆装电池时仍可正常分离平衡插头，日常维护不需要反复拆卸夹体。

　　从受力角度看，炸机瞬间最危险的不是拉力沿插头轴线方向，而是线束被桨叶或地面挂住后形成斜向载荷。斜向力会让插头在插座内产生扭转，薄塑料锁舌最先开裂。该夹体通过底部卡槽与机架连成一体，上部抱夹包住接头根部，相当于给插头增加了一个外部支撑座，使斜向冲击转化为夹体与板边之间的剪切和挤压载荷。只要安装座边界足够，插头自身的受力会显著降低。

　　建模时还应考虑打印方向。夹臂和钩爪属于弹性受力部位，层纹方向若与弯曲方向一致，断裂风险会明显增加；较合理的摆放方式是让夹体底面贴合打印平台，使钩爪弯曲截面跨过更多层线，必要时在钩爪根部增加小圆角和局部壁厚。夹腔内部不建议追求过大接触面积，真正需要压紧的是接头根部和壳体两侧台阶，其余位置留出避让，可以降低打印误差对装配的影响。

　　对于结构设计人员，这类小件虽然尺寸不大，但体现的是线束固定思路：不让连接器承担机械固定，不让线材根部承受反复弯折，不让尖锐零件接触绝缘层。围绕这三点检查夹体开口、钩爪、圆角和安装边界，就能在紧凑的无人机机架上获得可靠的平衡头防护效果。
