FPV竞速无人机适配运动相机固定支架

　　在FPV竞速穿越机的日常飞行与赛事改装场景中，外置运动相机的固定方案一直是结构设计的核心细节之一，不合理的固定结构不仅会增加飞行风阻、改变整机重心分布，还可能在高速机动、炸机碰撞时出现相机脱落、视角偏移的问题，直接影响飞行体验与拍摄素材的可用性。这款适配Insta360 GO2类拇指运动相机的固定支架，就是针对竞速类穿越机的装机需求做的定向结构优化，完全适配小尺寸竞速机架的尾部安装空间，解决了常规通用支架贴合度差、遮挡相机指示灯、干涉机架原有部件的痛点。

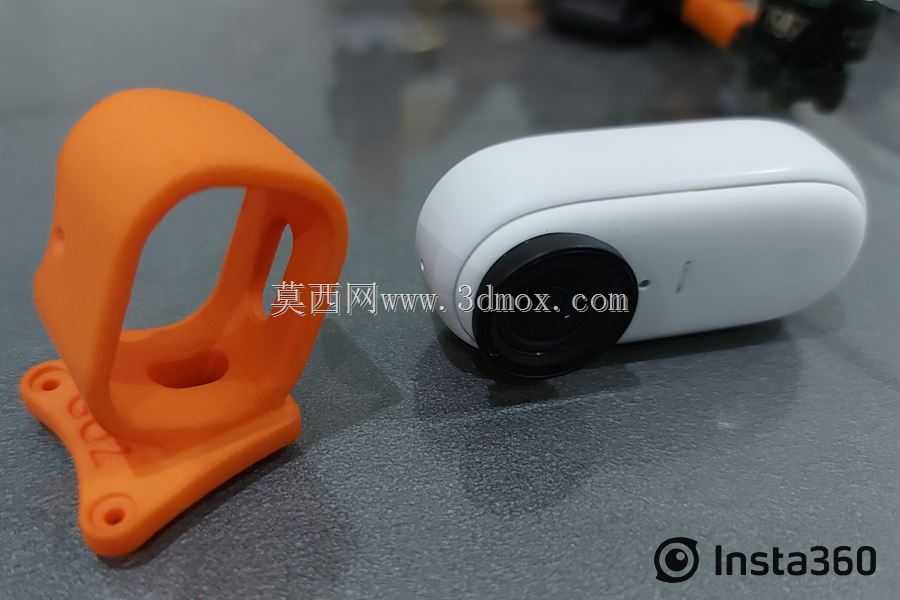

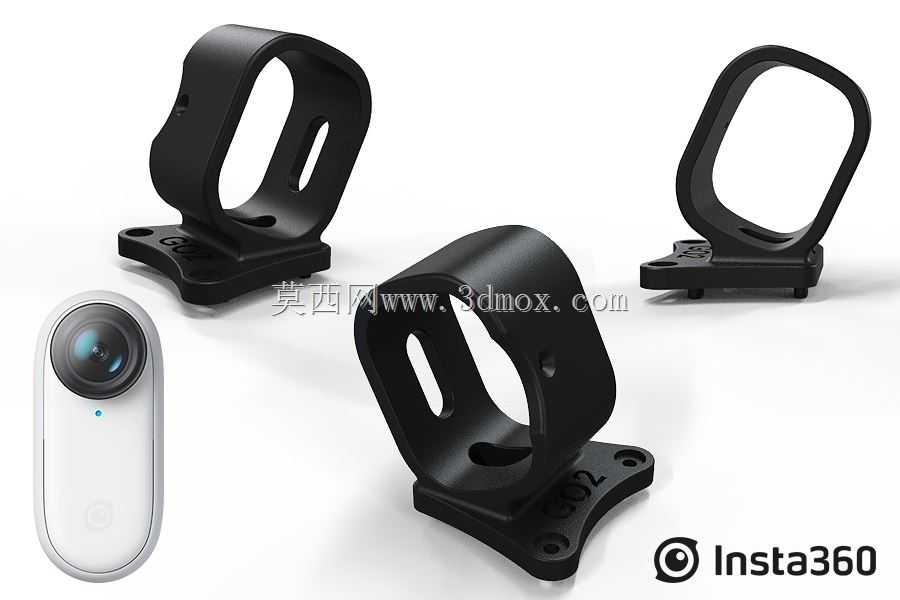

　　从实际装机的功能特性来看，这款支架采用分体式安装逻辑，底部安装面预留两个对应机架尾部安装孔位的固定孔，通过机架标配的前部螺栓即可完成与主机架的刚性连接，同时搭配专用的嵌件抵消飞行过程中的振动传导，避免相机拍摄画面出现高频果冻效应。支架的上部环抱式腔体完全匹配GO2相机的外轮廓弧度，相机装入后不会出现旷量，不需要额外加装绑带或者泡棉填充即可卡紧，拆装时只需要顺着腔体弧度推入或拔出即可，兼顾了固定可靠性与赛前快速拆装调整的需求。

　　设计过程中优先考虑了竞速飞行的气动与空间边界，支架整体做了流线型收边处理，外露部分没有突兀的直角结构，能够降低高速飞行时的风阻系数，避免支架本身产生紊流影响机架尾部的飞行稳定性。安装位的高度经过反复校准，相机装入后镜头中轴线与机架水平面保持预设的俯角，不需要额外调整垫片就能获得竞速飞行常用的第一视角拍摄角度，同时支架的上沿做了下沉式开槽，不会遮挡相机启动后的状态指示灯，飞手在地面通电检查时可以直接观察相机的工作状态，不需要凑到机架侧面确认，减少赛前准备的操作步骤。

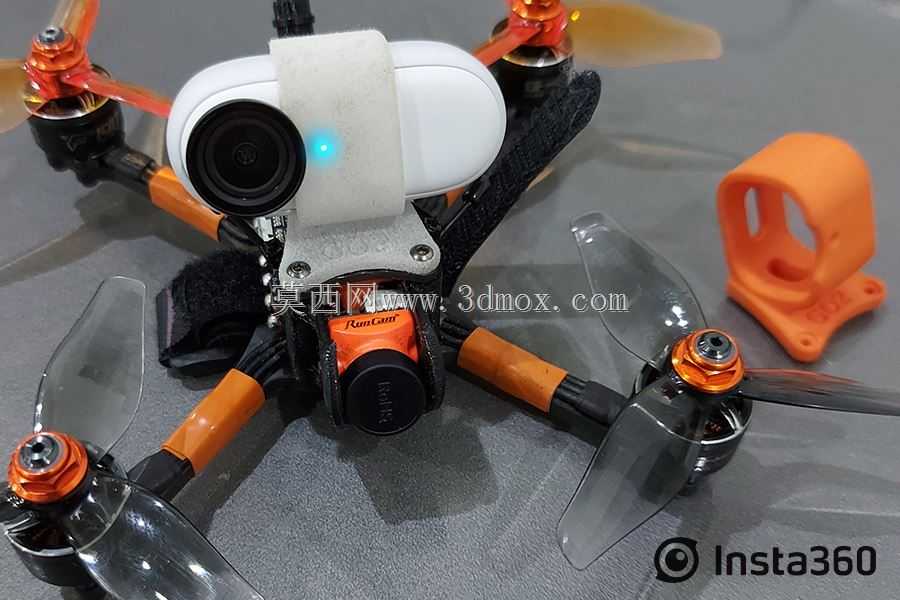

　　从安装边界尺寸来看，支架底部的安装孔距完全匹配Holybro Racing 3这类主流三寸竞速机架的尾部安装位，安装后整体突出机架尾部的长度控制在安全范围内，不会在穿门、擦地飞行时剐蹭到赛道障碍物，支架侧壁的厚度经过优化，在保证3D打印后结构强度的前提下尽可能做薄，整体重量控制在克级范围内，不会给小尺寸竞速机带来额外的负载负担，避免因配件过重影响整机的推重比与机动灵活性。

　　实际飞行测试中，这款支架的固定强度能够承受竞速飞行中频繁的急转、急停、大角度爬升动作带来的过载，相机不会出现移位或者松脱的情况，同时支架的安装位置避开了机架的图传天线、接收机天线的部署空间，不会对信号传输造成遮挡，也不会干涉飞控、电调等核心电子部件的接线与散热。和市面上常见的通用型相机支架相比，这款专属适配的支架贴合度更高，不需要用户自行打磨修改孔位或者裁剪支架外形来适配机架，装机后整体外观更整洁，没有多余的突出结构，能够适配大部分三寸竞速穿越机的尾部安装空间，也可以根据实际机架的孔位情况做微小的安装调整，满足不同飞手的拍摄角度需求。

　　结构设计上还考虑了3D打印的工艺可行性，整个支架没有大角度的悬空结构，打印时不需要添加过多支撑，打印完成后去除支撑的工作量很小，普通FDM打印机使用常规PLA或者TPU耗材就可以完成制作，支架的受力部位做了局部加厚处理，在发生轻微炸机碰撞时能够吸收部分冲击力，既可以保护相机不被直接磕碰，支架本身出现损坏后也可以快速重新打印替换，不需要更换整套固定配件。支架的腔体内部没有多余的加强筋结构，不会刮花相机的外壳表面，长期拆装使用也不会在相机机身上留下明显的划痕，兼顾了固定可靠性与配件的保护性。
