穿越机专用Insta360摄像头可调安装支架

　　这款安装支架主要适配涵道式穿越机的航拍挂载需求，针对Kopis系列Cinewhoop机型的安装空间做了专属适配，解决了小尺寸涵道机挂载全景运动相机时的角度调节、震动缓冲与空间干涉问题。日常FPV航拍作业中，涵道机因为自带桨叶保护圈，适合在狭小空间、室内场景或者近人环境下拍摄，挂载Insta360系列运动相机时，既要保证相机固定牢靠不出现果冻效应，又要留出足够的镜头视野不被机架、保护圈遮挡，同时还要尽可能降低挂载重量对飞机重心的影响，这款支架正是围绕这些实际使用痛点做的结构设计。

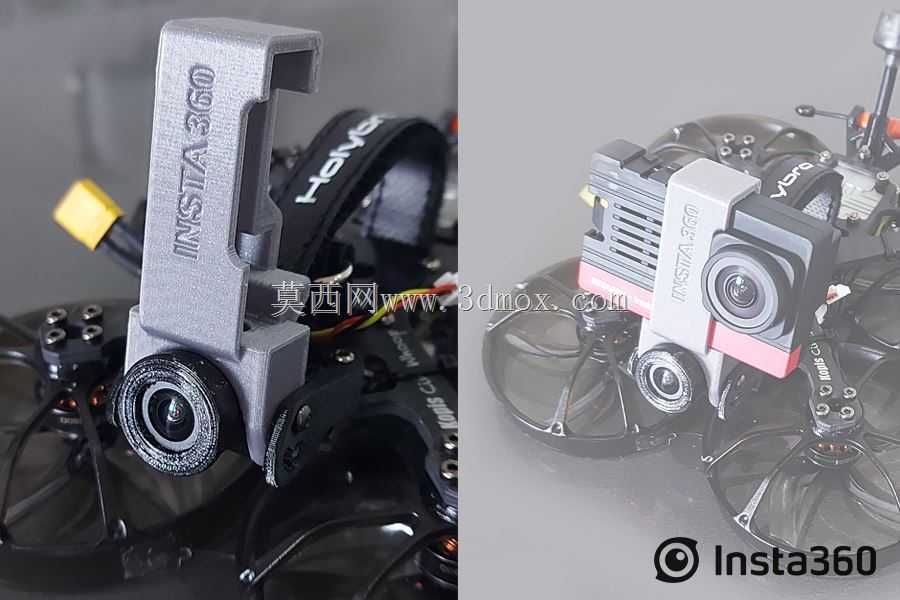

　　从功能特性来看，支架预留了与机架碳板连接的标准安装孔位，孔位间距匹配Holybro Kopis系列涵道机的前置安装位，不需要对原有机架做打孔、切割等改装，直接利用机架原有螺丝位就能完成固定，安装后支架主体位于机架前部上方，避开了桨叶旋转的气流区域，也不会遮挡飞控、图传天线的信号传输路径。支架的相机夹持部分做了与Insta360 SMO 4K相机外形完全贴合的卡槽，卡槽侧壁做了0.2mm的余量设计，既可以保证相机卡入后不会出现松脱晃动，也能方便快速拆装，不需要额外的绑带或者螺丝固定相机，日常外场作业更换电池或者调整拍摄设备时能节省不少时间。

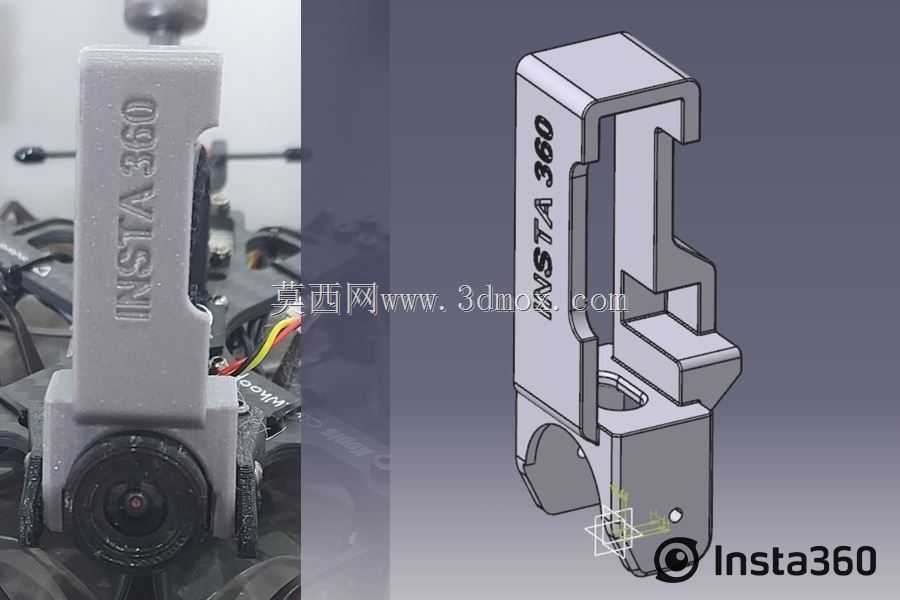

　　角度调节是这款支架的核心设计点，支架与机架连接的基座部分设计了弧形调节槽，松开固定螺丝后可以在-15度到+45度的范围内调整相机俯仰角度，调节到位后拧紧两侧螺丝就能锁死角度，不会因为飞行中的震动出现角度偏移。不同拍摄场景下需要的相机角度差异很大：做高速穿障飞行时需要把相机角度调高，匹配飞行时的机身前倾角度，保证镜头视野正对前进方向；做慢动作航拍或者室内漫游拍摄时需要把相机角度调低，获得更广的下方视野；拍摄全景素材时则需要把相机调整到水平位置，保证拼接后的画面不会出现倾斜。这个调节范围基本覆盖了日常FPV航拍的所有常用角度需求，不需要更换不同角度的固定支架。

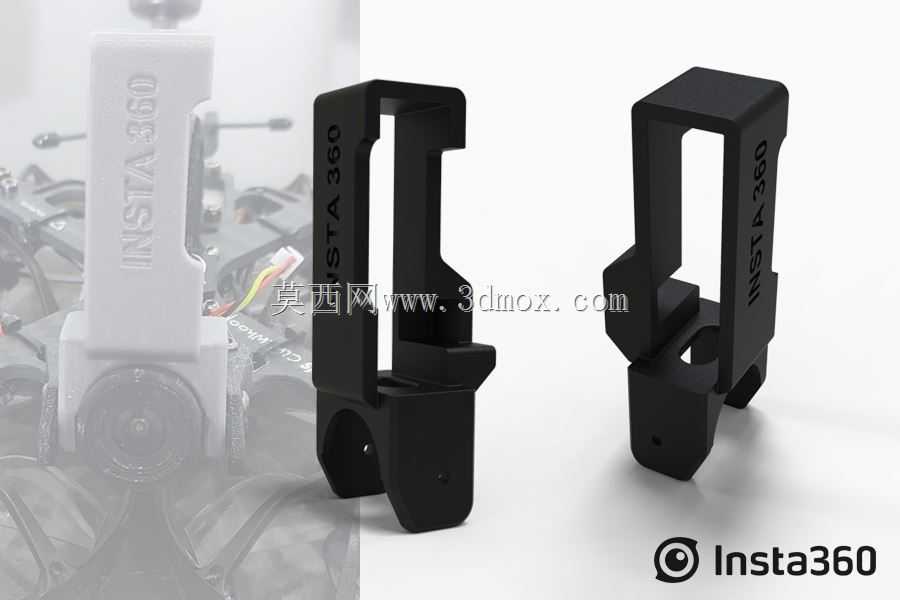

　　结构设计上充分考虑了3D打印的工艺特性，整体采用PLA材料打印成型，壁厚控制在1.8mm，既保证了足够的结构强度，在炸机时能通过自身的轻微形变吸收冲击力，保护相机镜头和机身不被硬碰撞损坏，又把整体重量控制在8g以内，不会给涵道机带来过多的额外负载，避免影响飞机的续航和机动性。支架表面做了防滑纹理设计，一方面是打印时不需要额外添加支撑，减少后处理的工作量，另一方面也能增加夹持相机时的摩擦力，即使在大机动飞行、急停急转的情况下相机也不会出现滑动。支架的边缘全部做了R1.5的圆角处理，没有尖锐的棱角，既避免了安装时划伤手或者损坏线材，也能降低飞行时的风阻，减少紊流对飞机飞行稳定性的影响。

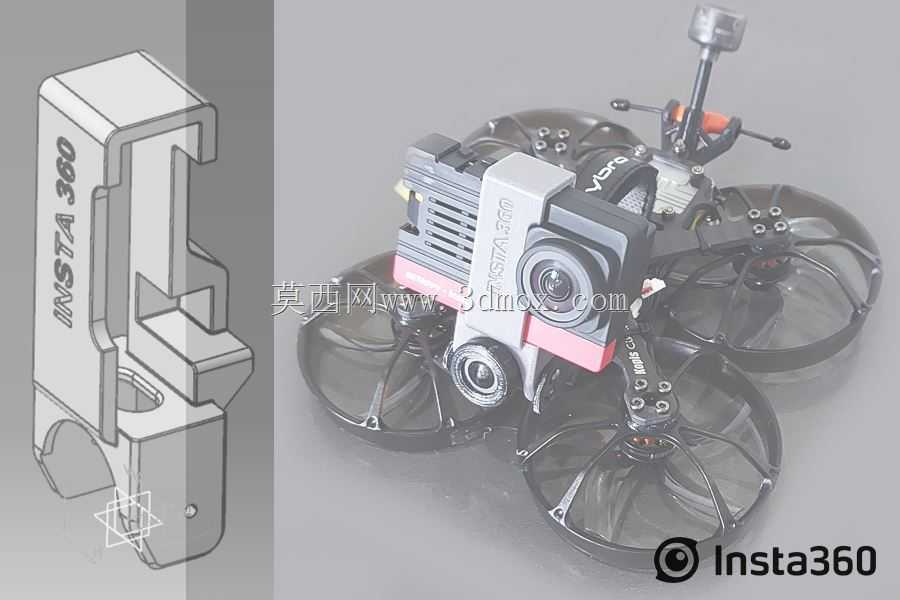

　　安装边界方面，支架整体高度为32mm，安装后相机镜头最前端距离机架碳板的水平距离为18mm，不会和涵道保护圈产生干涉，镜头上下左右的视野范围内没有任何遮挡物，不会出现机架入镜破坏画面的情况。支架底部预留了2mm的走线槽，相机的供电线、信号线可以从走线槽内穿过，连接到飞控或者图传板上，线材不会外露被桨叶打到，也能让整机的布线更整洁，减少飞行时的风阻。夹持槽的内部尺寸为28mm*14mm，除了适配Insta360 SMO 4K相机之外，同尺寸的其他拇指相机也能兼容使用，通用性较强。实际飞行测试中，搭配减震脚垫使用时，画面的果冻效应控制效果良好，即使在满油门飞行或者做翻滚动作时，相机也不会出现松脱，角度保持稳定，完全能满足日常航拍创作的使用需求。
