壁挂式监控摄像机外部结构设计方案

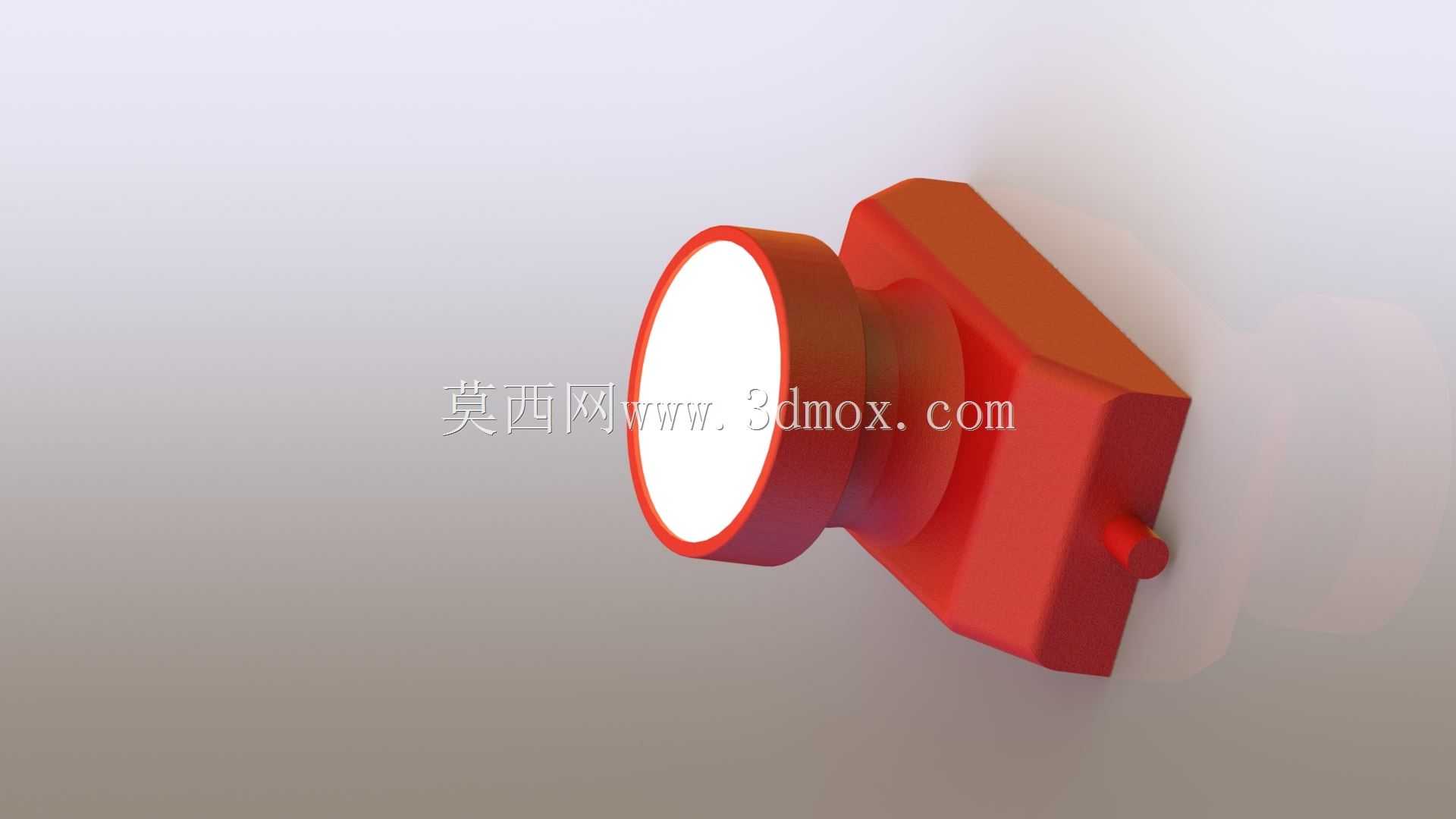

　　在民用安防、工业现场监控、智能楼宇配套等场景中，壁挂式摄像机是视觉信息采集的核心终端部件，其外部结构设计直接决定了设备的环境适配性、安装便捷度与长期运行稳定性。这套外部结构方案围绕壁挂安装场景的实际需求展开，首先从安装边界来看，背部的方形安装基座预留了标准的墙面固定孔位，基座与墙面的贴合面做了平面度公差控制，确保安装后不会出现倾斜偏移，基座整体突出墙面的厚度控制在合理范围，避免占用过多过道或设备周边空间，适配室内走廊、设备机房、厂区出入口等多种狭窄安装场景。

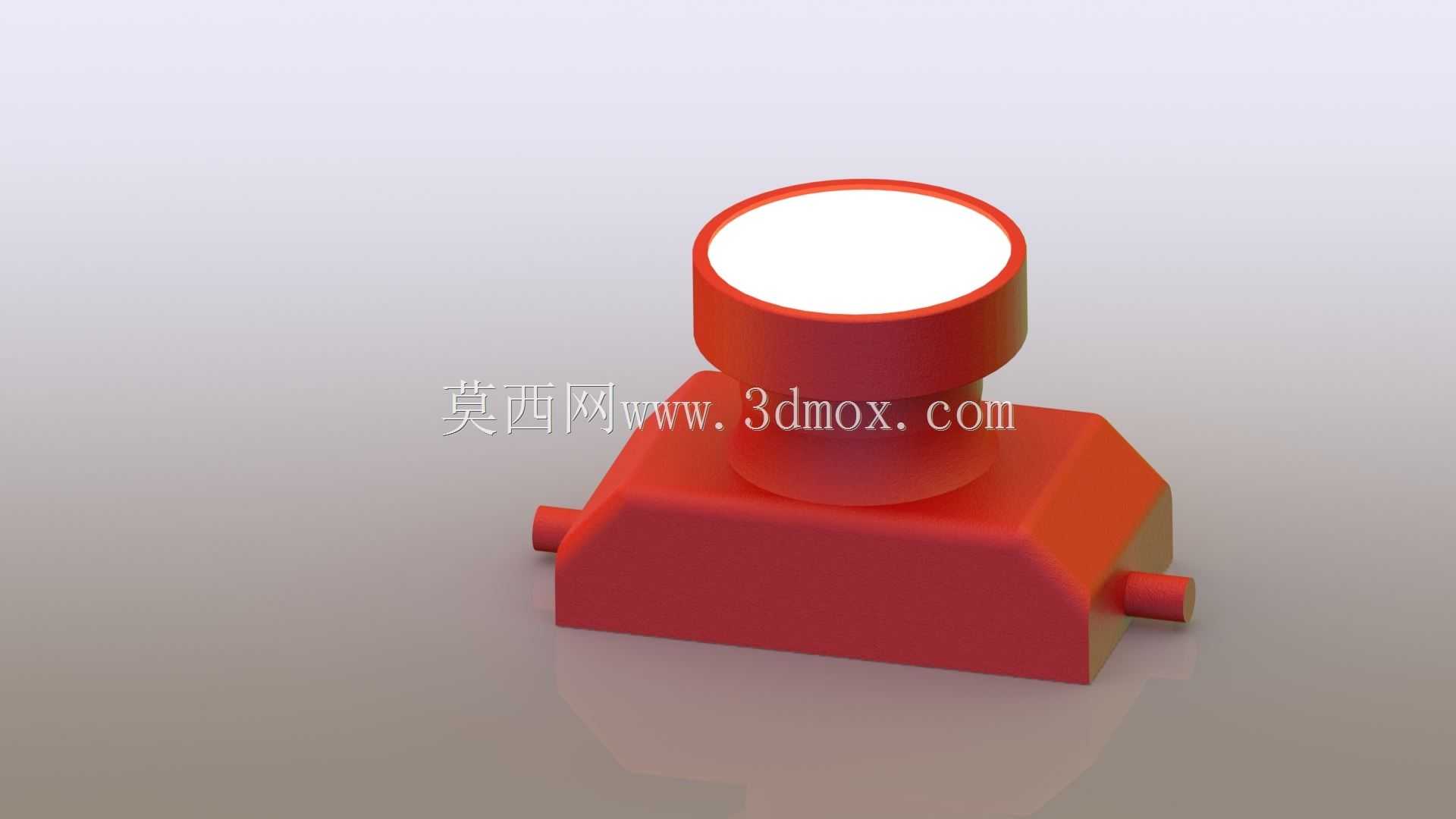

　　从功能特性层面，前端的镜头防护圈做了突出式设计，能够在设备受到意外磕碰时首先承接冲击力，避免镜头镜面直接接触硬物造成刮花或碎裂，镜头圈与主体外壳的衔接处做了阶梯式止口结构，能够减少灰尘、飞溅液体从衔接缝隙渗入设备内部的概率，适配多尘、轻度潮湿的半户外安装环境。主体外壳的棱边全部做了圆角过渡处理，既能够避免安装维护时尖锐棱边划伤操作人员，也能减少外壳应力集中点，提升壳体的抗冲击强度，在受到外力碰撞时不易出现开裂变形。

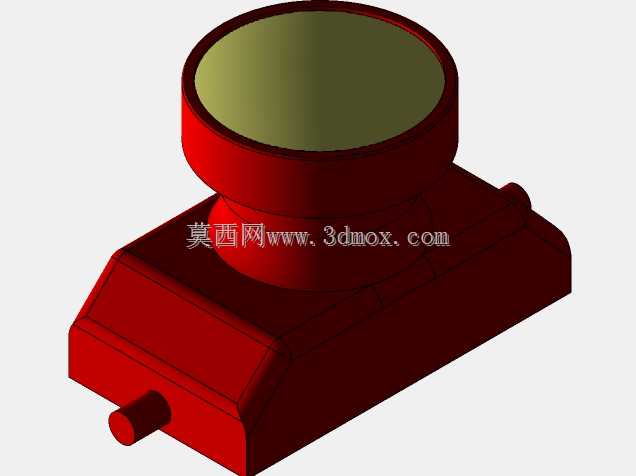

　　设计思路上，这套结构没有采用一体化注塑外壳的方案，而是将镜头防护段、主体容纳段、安装基座段做了分块式结构设计，各段之间通过卡扣与少量紧固件衔接，既能够保证内部电路板、镜头模组、接线端子的装配空间，也能在后期维护时快速拆解外壳，无需对整体结构进行破坏性拆卸。外壳侧面预留的接线凸起结构，对应内部走线的出线位置，能够让供电线、信号线从壳体侧面平顺引出，避免线缆在安装基座处被挤压弯折，降低线缆长期使用后的断裂风险。

　　从实际使用的适配性来看，外壳的整体造型做了流线型过渡，表面不易积灰，日常清洁维护时只需用软布擦拭即可去除表面浮尘，不会出现结构缝隙藏污纳垢难以清理的问题。镜头段的角度预留了一定的调整余量，安装完成后可以根据监控视野需求小范围调整镜头的俯仰角度，调整到位后通过壳体内部的阻尼结构保持角度固定，无需额外加装角度固定支架。安装基座的尺寸适配常规的86型暗装接线盒，既可以直接通过膨胀螺栓固定在水泥墙面，也可以直接对接墙面预留的标准接线盒，减少现场安装时的打孔作业量，适配新建建筑与老旧场景改造的不同安装需求。

　　结构设计过程中，充分考虑了不同材质外壳的成型工艺特性，壳体壁厚保持均匀一致，避免注塑成型时出现缩痕、翘曲等缺陷，各衔接部位的卡扣结构做了脱模斜度设计，能够提升批量生产时的良品率，降低生产制造成本。外壳表面的哑光处理方案，能够避免阳光或照明灯光在壳体表面形成反光，防止反光进入镜头视野造成监控画面出现光斑、过曝等问题，保证视觉采集的画面质量。针对户外临时使用的拓展需求，壳体的衔接缝隙预留了密封胶条的安装槽位，加装密封胶条后即可提升整体防护等级，适配轻度雨淋的户外安装场景，无需重新开模制作外壳主体，大幅拓展了结构的适用场景范围。
