道路重型三波防撞护栏三维设计

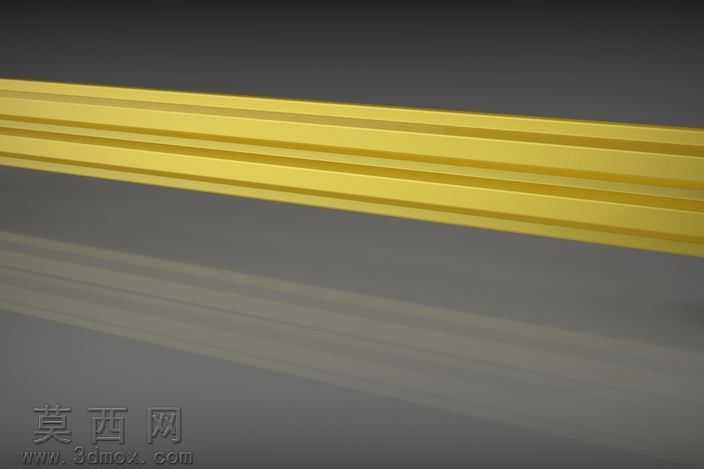

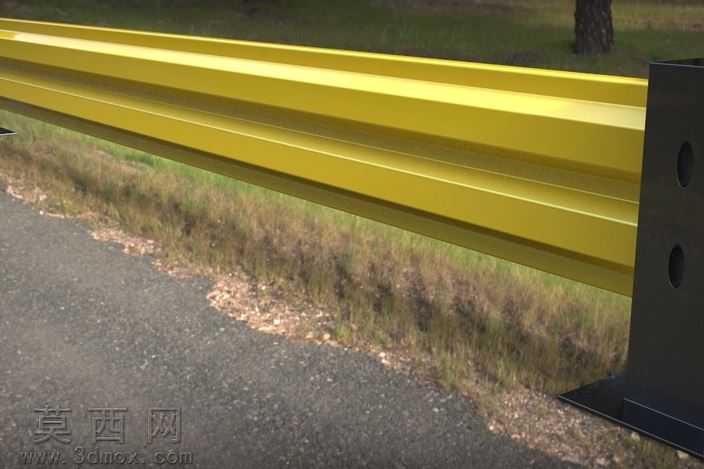

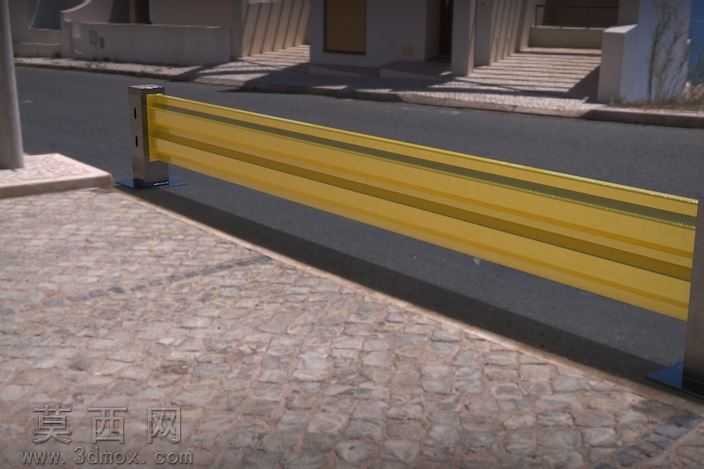

本模型为道路重型防撞护栏的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先对护栏的核心受力构件三波形梁板进行精准建模，通过草图绘制梁板的截面轮廓，利用拉伸特征生成梁板基础形态，再对梁板的拼接边缘、螺栓预留孔位进行细节特征处理，确保梁板的弧度、壁厚、波峰波谷尺寸完全符合重型防护的受力要求。针对护栏的端部立柱，采用实体建模方式还原其厚重的箱型结构，对立柱底部的安装法兰盘、法兰盘上的锚固螺栓孔、立柱与梁板连接的预留安装位都做了精细化还原，保证各部件的装配间隙符合实际安装公差要求。材质与渲染环节，为三波形梁板赋予了醒目的亮黄色金属漆材质，调整材质的反光度、粗糙度参数模拟户外喷塑护栏的真实质感，还原漆面在自然光下的漫反射与高光效果；为端部立柱赋予深黑色哑光金属材质，模拟重型钢制立柱的厚重质感，同时为场景添加了户外道路、路侧草地的环境贴图，搭配柔和的自然光光照系统，渲染出护栏安装在实际道路场景中的真实效果，清晰展现护栏的整体形态与安装状态。结构设计上，该重型护栏采用三波梁板设计，相比常规双波护栏拥有更高的结构强度与防撞等级，梁板与立柱之间采用刚性连接结构，可在受到车辆撞击时通过梁板的形变吸收冲击能量，同时将冲击力均匀传递至立柱与路基，避免车辆冲出道路；立柱采用大尺寸钢制方箱结构，底部带加宽法兰盘，可通过膨胀螺栓与混凝土基础牢固连接，保证整体结构的抗冲击稳定性，能够承受大吨位车辆的高速撞击，满足高等级道路的重型防护需求。设计过程中充分考虑了护栏的实际安装场景与防护要求，所有构件的尺寸参数都经过受力逻辑校验，既保证了结构的强度冗余，也兼顾了构件的加工可行性与安装便捷性，模型同时提供了通用的中间格式文件，可适配不同的三维设计软件进行后续的工程出图、受力仿真模拟等工作，能够为道路防护设施的设计、施工方案展示提供精准的三维模型支撑。
