蜗轮螺钉驱动板条车顶旋转调节机构

　　这套蜗轮螺钉驱动的板条车顶旋转调节机构，主要应用在乘用车分段式天窗、特种作业车辆顶部通风调节板、旅居车车顶遮阳导流板的开合驱动场景中，核心作用是通过稳定的机械传动，带动多块拼接式板条同步完成角度翻转，实现车顶通风口开度调节、采光面积调整、导流角度适配的功能，相比传统单臂连杆驱动结构，多组蜗轮副的同步驱动形式能让每块板条的受力更均匀，避免长跨度板条出现两端翻转角度偏差、密封面贴合不严的问题。

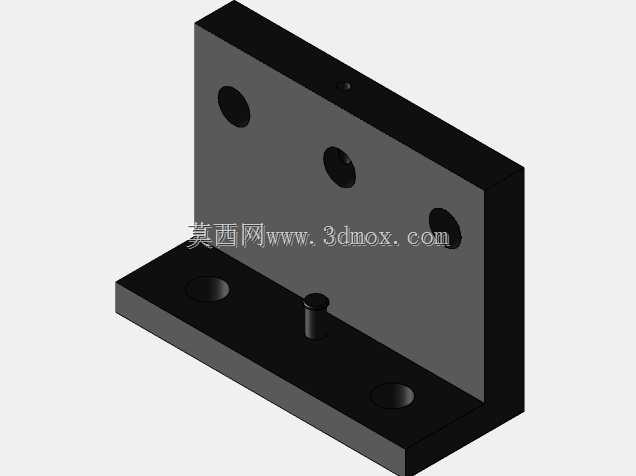

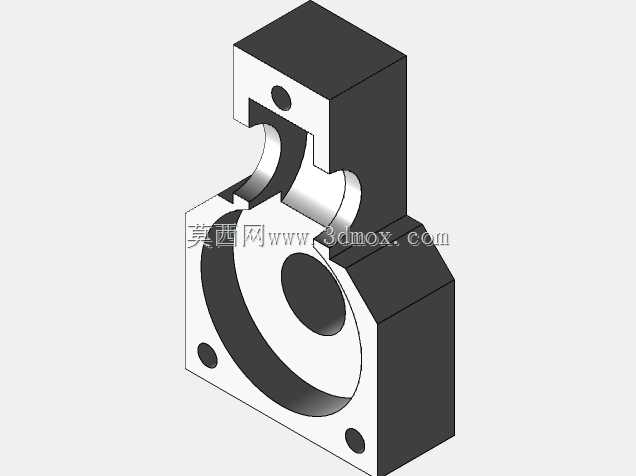

　　从实际使用场景来看，这类机构常布置在车顶外板与内饰顶棚之间的夹层空间里，安装时需要匹配车顶的弧形安装基面，两端的黑色安装支座通过螺栓直接固定在车顶的加强横梁上，不需要额外设计复杂的转接支架，安装支座上预留的定位销孔能在装配时快速完成机构的初定位，降低总装工位的对位调整难度。整套机构的横向跨度可以根据不同车型的车顶宽度做适应性调整，单组驱动单元适配的板条长度在300mm到450mm区间时，传动稳定性最优，板条翻转的角度范围可以控制在0到75度之间，完全覆盖车顶通风、全开、半开、微缝换气的常用工况需求。

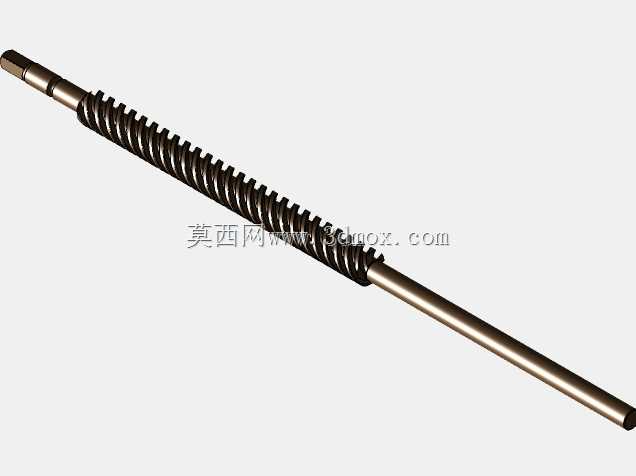

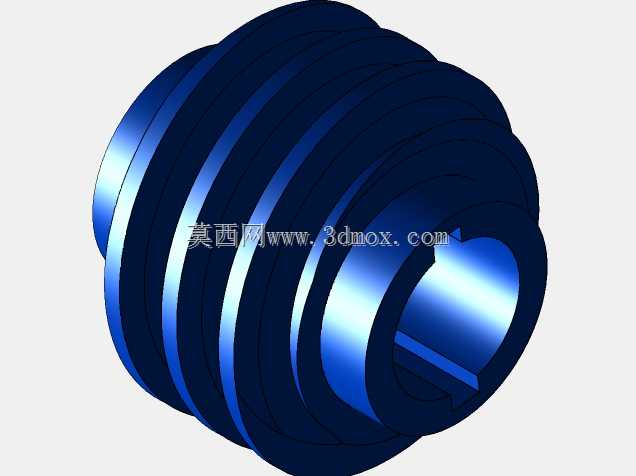

　　设计思路上，这套机构没有采用复杂的齿轮齿条直驱结构，而是选用蜗轮与丝杆螺钉配合的传动形式，核心考量是蜗轮副自带的反向自锁特性，当板条调整到目标角度后，不需要额外增加锁止销、电磁制动器这类锁止部件，就能依靠传动副本身的自锁能力固定板条位置，即使车辆行驶中遇到强风冲击、颠簸振动，板条也不会出现自行移位、角度变化的问题，大幅提升了使用可靠性。传动部分的丝杆采用梯形螺纹设计，相比滚珠丝杆成本更低，同时耐粉尘、耐雨水侵蚀的能力更强，适配车顶这种暴露在户外、容易积累灰尘水渍的使用环境，蓝色的丝杆螺母采用自润滑铜基合金材质，不需要定期加注润滑脂就能长期保持顺畅的滑动状态，减少后期维护的工作量。

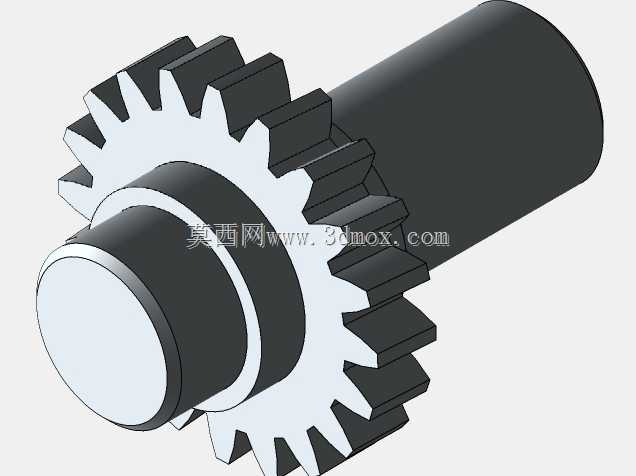

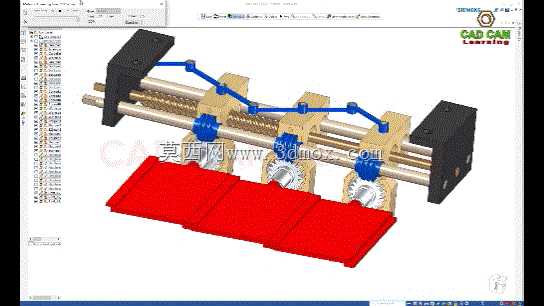

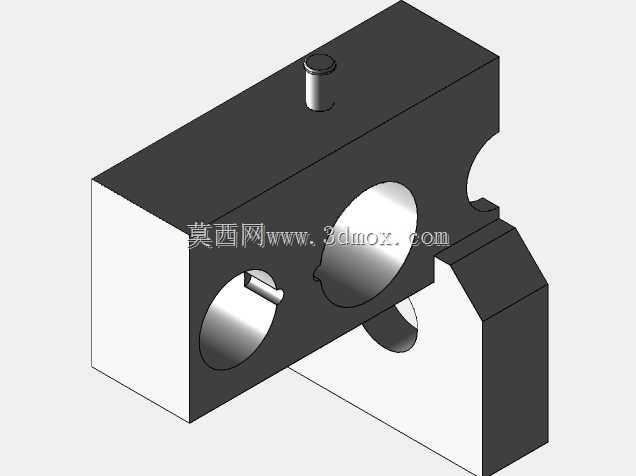

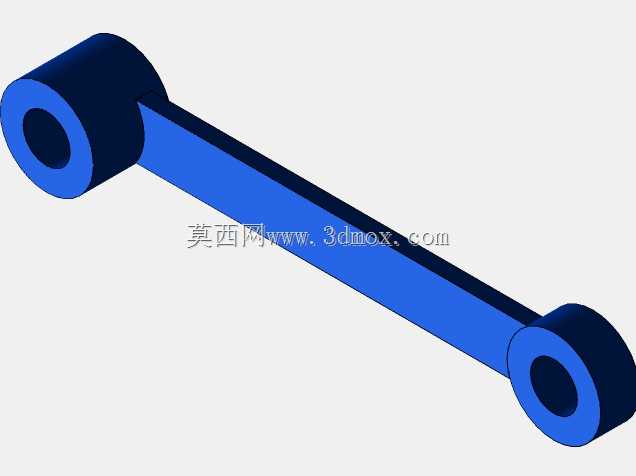

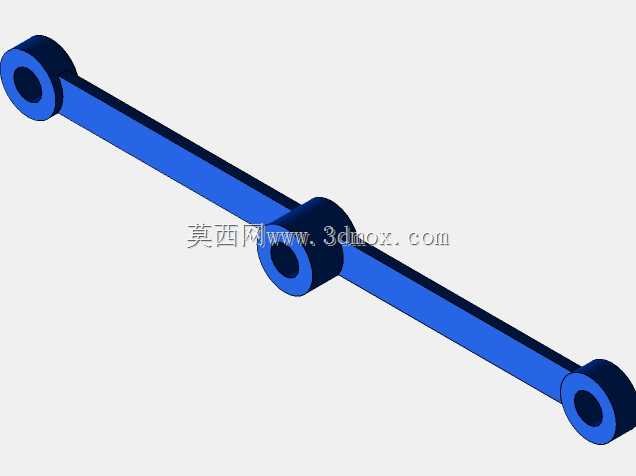

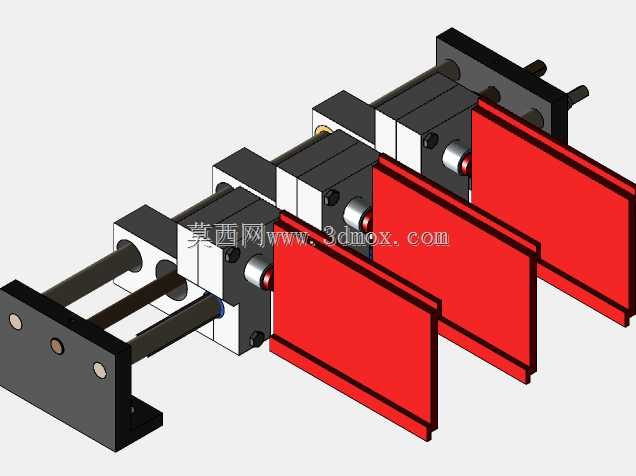

　　多组板条之间通过折弯成型的蓝色连杆做同步连接，连杆的铰接点位置经过运动仿真校核，在板条全程翻转过程中不会出现运动干涉，也不会出现死点位置，每块板条下方对应一组蜗轮驱动单元，动力从端部输入后，通过丝杆的转动带动每个螺母座直线移动，再通过铰接的连杆带动蜗轮转动，最终将直线运动转化为板条的旋转翻转动作，这种动力分流的结构能让每块板条的驱动端都获得足够的输出扭矩，不会出现靠近动力输入端的板条受力过大、远端板条驱动力不足的问题。

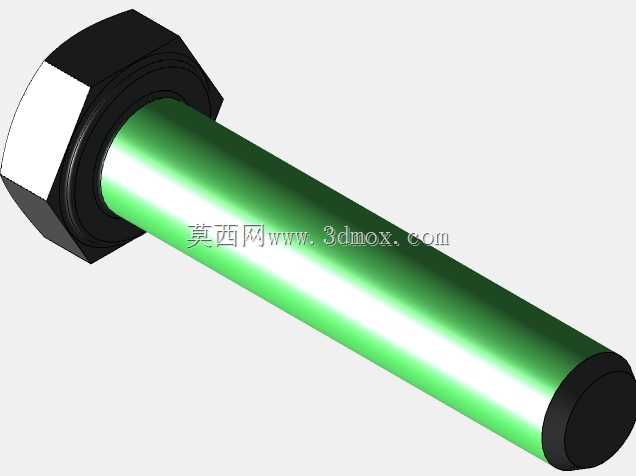

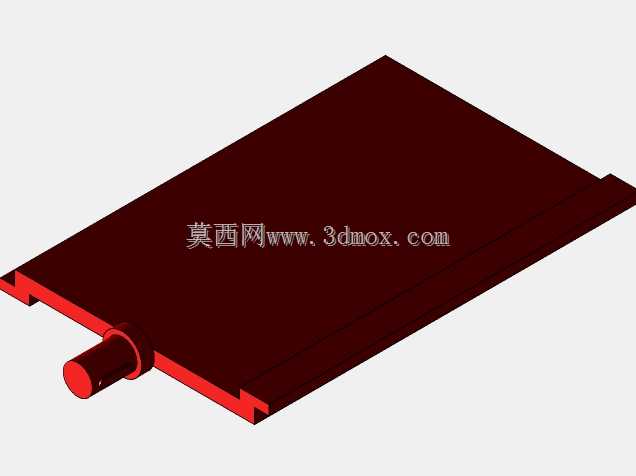

　　安装边界方面，整套机构的垂直方向厚度控制在85mm以内，不会过多占用车顶夹层的垂直空间，避免影响车内顶棚的头部空间，丝杆的轴线与车顶安装面保持平行，安装时只需要保证两端支座的同轴度误差在0.2mm以内，就能避免丝杆转动时出现卡滞、磨损加剧的问题。板条的安装面预留了通用的螺栓连接孔，可以直接适配金属材质、复合材料材质的不同车顶盖板，不需要针对板条材质额外修改连接结构。在实际选型匹配时，只需要根据板条的总重量、翻转需要的最大扭矩，调整蜗轮的模数、丝杆的导程参数，就能适配不同尺寸规格的车顶调节需求，整套结构的零部件通用化率较高，大部分传动件都可以选用标准件，能有效降低生产制造成本，也方便后期的故障维修更换。
