汽车用空心细长传动轴结构三维设计

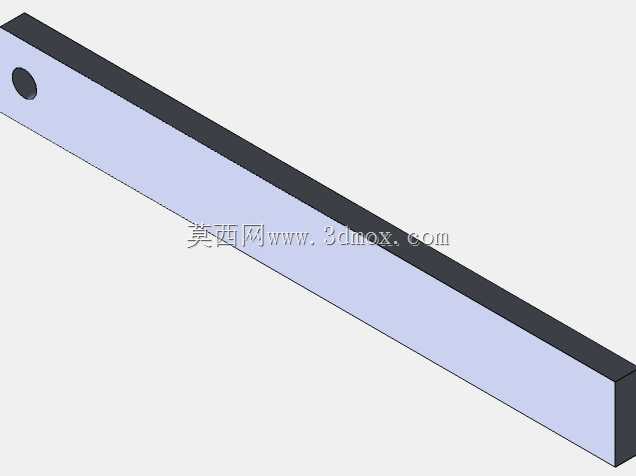

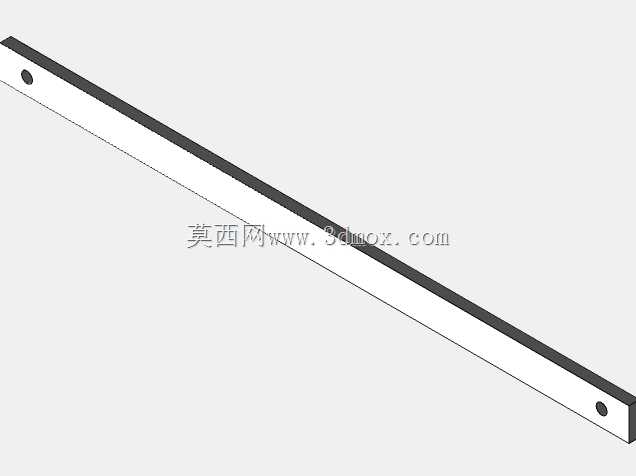

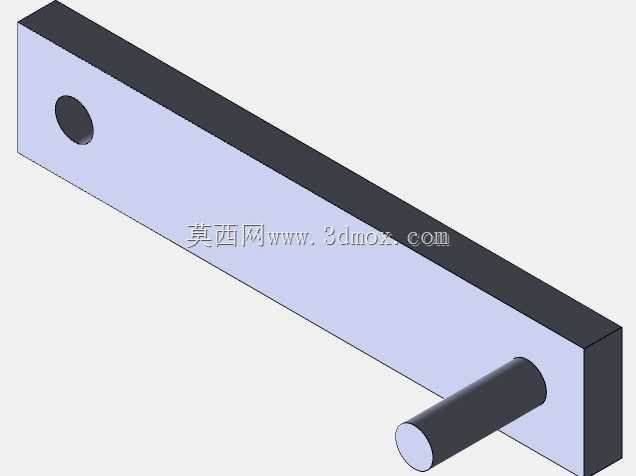

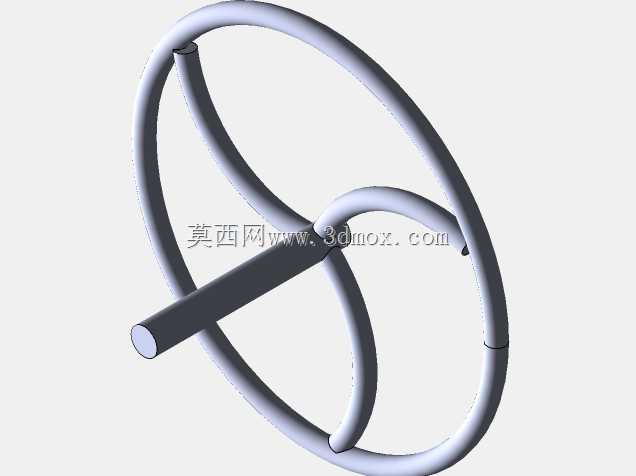

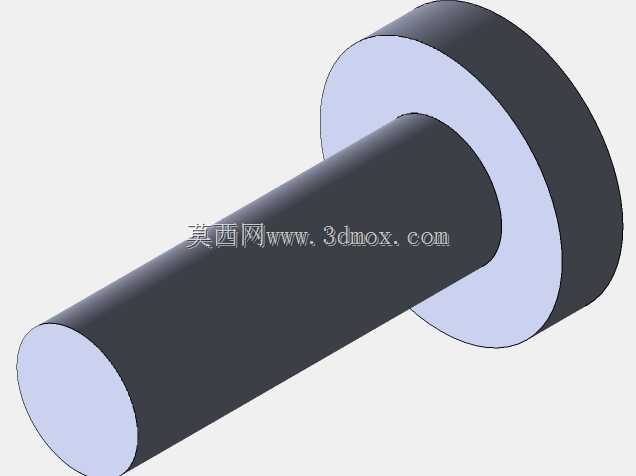

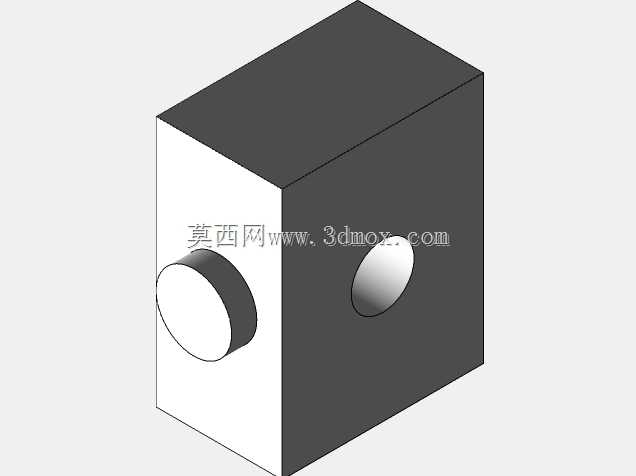

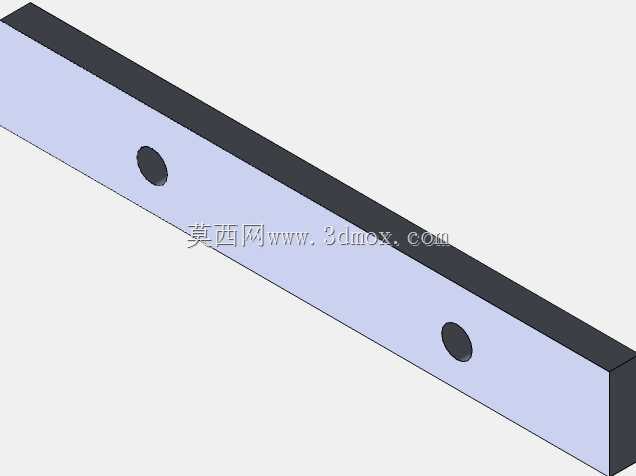

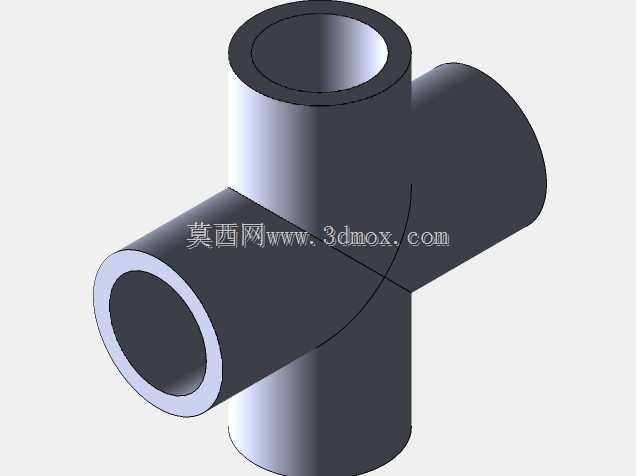

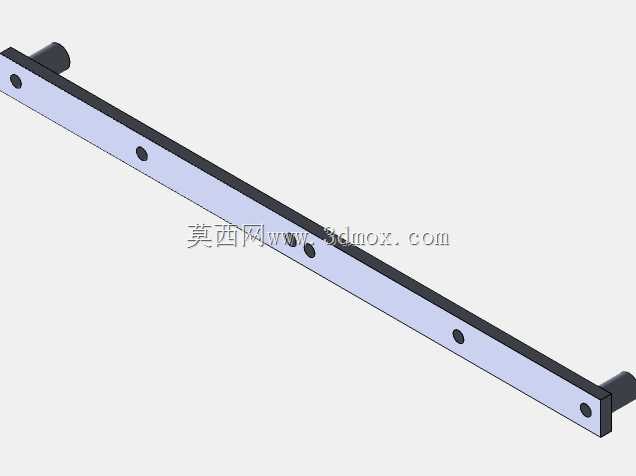

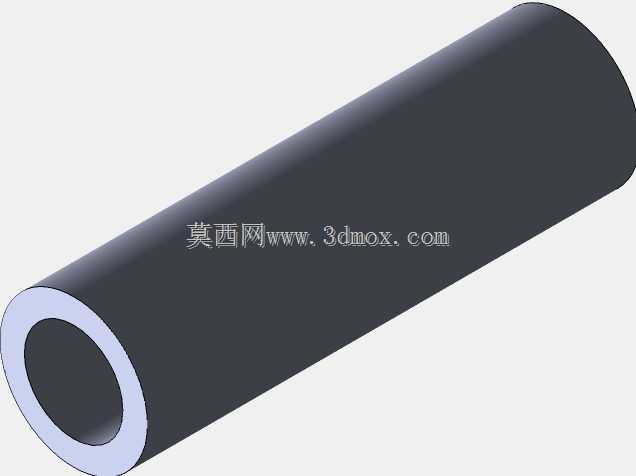

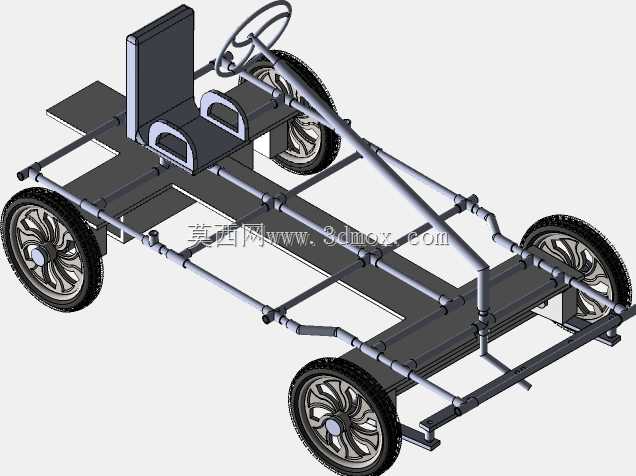

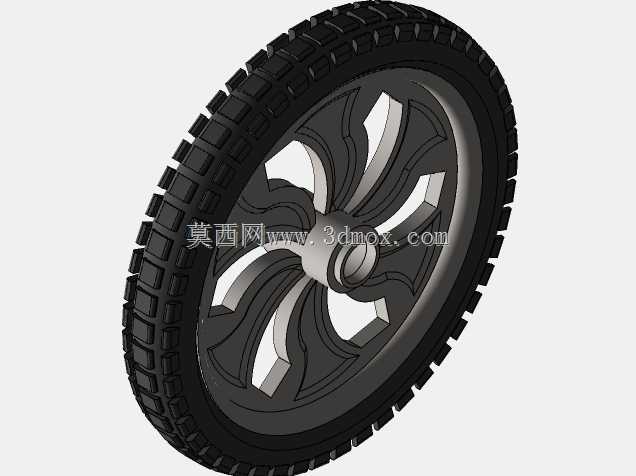

　　在汽车底盘传动系统的布局设计中，这类空心细长轴类零件的应用场景覆盖了从乘用车辆到商用特种车辆的多类传动链路，多数布置在底盘中部的传动通道内，承担扭矩传递、轴向位移补偿的核心作用，区别于实心轴的结构选型，空心结构的设计初衷首先是在满足额定扭转强度、弯曲刚度的前提下，尽可能降低零件自身重量，减少整车簧下质量的占比，对于提升车辆燃油经济性、行驶平顺性都有直接的工程价值。从实际使用工况来看，这类轴件需要适配车辆行驶过程中复杂的载荷波动，包括急加速时的瞬时冲击扭矩、颠簸路面带来的径向跳动载荷、以及不同温度环境下的轴向热胀冷缩位移，因此在结构设计阶段，首先要明确的是安装边界的约束条件：轴件两端分别连接动力输出端与驱动桥输入端，

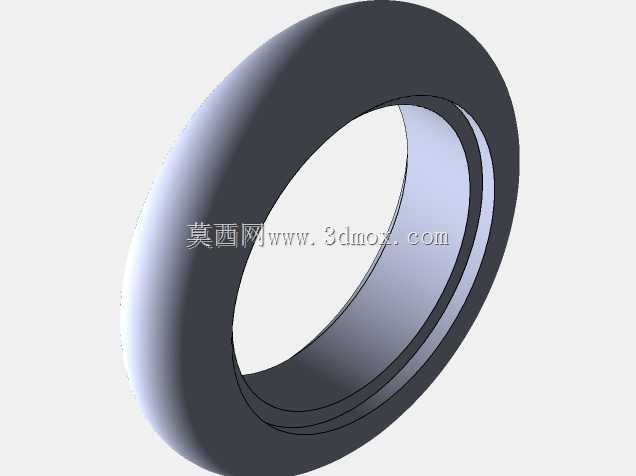

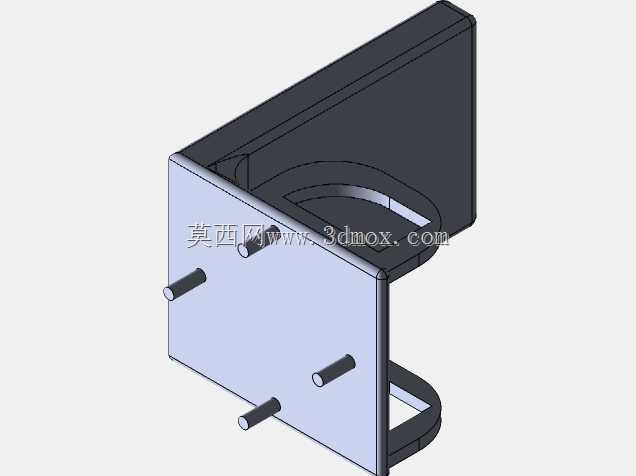

　　两端的连接接口需要匹配对应花键或者法兰的安装尺寸，轴身的外圆直径需要预留足够的底盘布置间隙，避免车辆行驶过程中轴身与底盘护板、周边管线发生运动干涉。设计思路上，首先通过扭转强度计算公式确定轴身的最小壁厚，在保证抗扭截面系数满足额定扭矩1.5倍安全系数的基础上，优化内孔的直径尺寸，避免壁厚过薄导致轴件加工过程中出现弯曲变形，同时也要控制壁厚过大带来的重量冗余。轴身的直线度公差需要控制在合理范围内，过长的细长轴如果直线度超差，高速旋转时会产生明显的振动噪声，严重时还会引发共振导致传动系统失效，因此在三维建模过程中，需要对轴件的临界转速进行仿真校核，确保轴件的工作转速区间远离临界转速点，避免共振风险。从外形尺寸来看，这类轴件的长径比通常较大，属于典型的细长轴类零件，外圆表面的粗糙度要求需要适配后续的动平衡加工工艺，两端的连接部位需要做局部的强化处理，比如表面淬火提升接触强度，避免长期交变载荷下出现接触疲劳磨损。在实际装配环节，轴件的安装需要配合中间支撑轴承，中间支撑的布置位置需要结合轴件的挠度计算结果确定，通常布置在轴身挠度最大的点位附近，用于约束轴件的径向跳动，同时中间支撑内部的橡胶缓冲结构可以吸收部分路面传递的振动，减少振动向车身的传递。很多新手工程师在设计这类轴件时，容易忽略轴向的位移补偿余量，实际上车辆在加载、过坑洼路面时，悬架的跳动会带动两端连接部件产生相对的轴向位移，如果轴件的轴向尺寸没有预留足够的滑移余量，

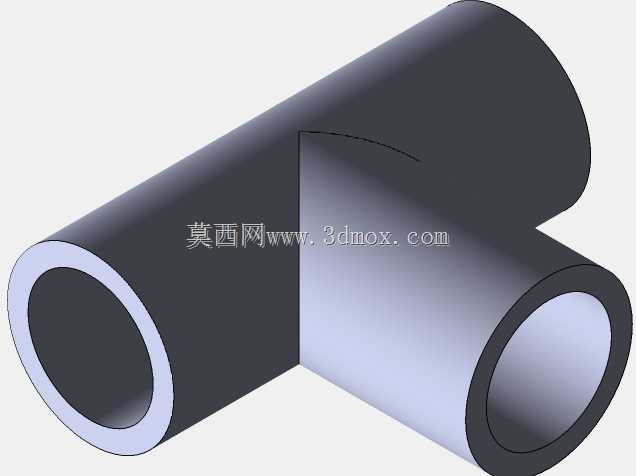

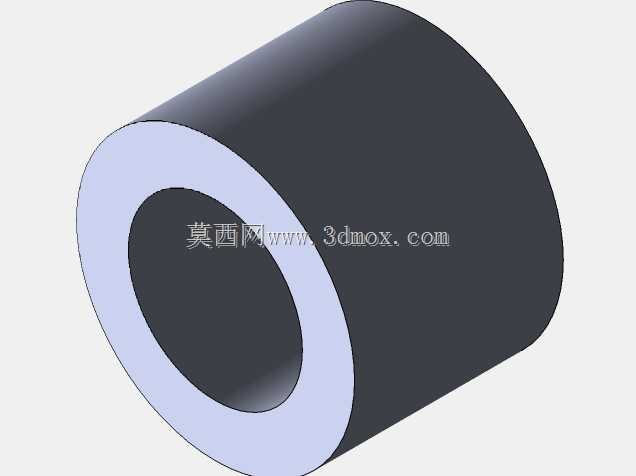

　　很容易在行驶过程中出现顶死、拉扯的结构损坏，因此在建模阶段就要把轴向的滑移行程纳入尺寸链计算，确保极限工况下轴件不会出现结构干涉。另外空心轴的内孔加工工艺性也是设计阶段需要考量的重点，内孔的直径尺寸要适配深孔加工的刀具可达性，避免出现过小的内孔导致加工难度陡增、加工成本上升的问题，同时内孔的表面不需要过高的加工精度，只要保证壁厚均匀即可，壁厚不均会导致轴件的动平衡性能下降，后续动平衡校正时需要去除更多的材料，增加加工工序。这类轴件除了在传统燃油车上应用之外，在新能源车型的传动系统中也有类似的应用场景，只是新能源车型的电机输出特性不同，轴件需要承受的瞬时扭矩更大，对扭转刚度的要求也更高，设计时需要根据具体的动力输出参数调整壁厚、

　　材料选型对应的结构尺寸。在三维建模过程中，这类轴件的特征构建相对规整，主要以旋转特征为基础，附加两端的连接特征、工艺倒角、退刀槽等细节，建模时需要注意特征的参数化关联，方便后续根据不同车型的布置需求调整轴的长度、直径、壁厚参数，提升模型的复用性，避免每次改型都要重新构建模型。同时建模阶段就要考虑后续工程图导出的尺寸标注便利性，所有关键尺寸比如配合直径、长度、形位公差基准都要在建模时做好特征命名，方便后续生成工程图时快速调取标注，减少重复工作。对于结构选型来说，空心轴相比实心轴的重量优势在长轴距车型上体现得尤为明显，同样的扭转刚度下，空心轴的重量可以比同强度实心轴降低百分之四十以上，这对于整车轻量化设计来说是非常可观的减重收益，当然空心结构也对加工过程中的同轴度控制提出了更高要求，需要在工艺设计阶段配合合适的工装夹具，减少加工过程中的变形量，保证成品的形位公差满足设计要求。
