弯管法兰连接基座结构造型练习

　　该零件属于管路系统配套的连接基座类构件，主要应用在中小口径流体输送管路的转向固定场景，常见于工业气动回路、低压给排水管路、小型设备通风管路的布设环节，承担管路90度转向支撑、端面密封连接、整体定位固定的复合功能，区别于普通标准弯头，这类带安装底板的一体式弯管支座不需要额外配置安装支架，可直接通过底板螺栓固定在设备机架或墙面安装面，大幅减少管路布设的配套零件数量，降低现场装配的工作量。

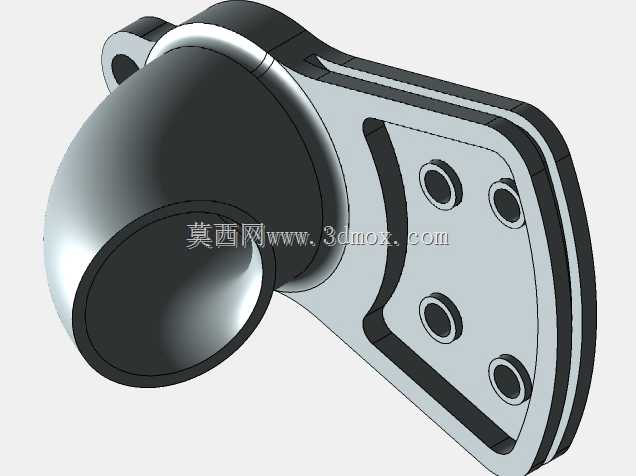

　　从结构功能拆分来看，零件整体分为三个核心功能段：上部的弯管流通段、下部的安装底板段、以及弯管与底板衔接的加强过渡段。上部弯管为90度平滑圆弧转向结构，内壁做了等径圆弧过渡，没有直角折角，能够有效降低流体流经转向处的局部阻力，减少管路内的紊流与压力损失，弯管的两个连接端面均加工有标准法兰止口结构，端面预留密封件安装槽位，可适配对应通径的管路法兰对接，保证连接位置的密封性能，避免流体渗漏。下部安装底板为近似带定位凸台的异形板结构，底板上分布有多个螺栓安装孔，孔位按照对称载荷原则排布，能够承受管路内部流体压力产生的轴向推力、以及管路运行过程中产生的振动载荷，保证长期使用下连接位置不会出现松动移位。弯管与底板衔接的位置做了渐变式加厚加强结构，通过大圆角过渡消除应力集中点，避免在管路振动、压力冲击下出现衔接位置开裂的问题。

　　从设计思路层面，这类零件的建模核心在于平衡流通性能与结构强度，同时兼顾加工工艺性。弯管的转弯半径选取为管路通径的1.5倍，既保证了流体转向的顺畅性，又不会因为转弯半径过大导致整体结构占用空间过多。安装底板的轮廓设计充分考虑了安装操作空间，每个螺栓孔位周边都预留了足够的扳手操作空间，方便现场装配时的螺栓拧紧作业。零件的所有壁厚都按照等强度原则设计，非受力位置的壁厚适当减薄以控制零件整体重量，受力集中的衔接位置、法兰端面位置适当增加壁厚，保证整体结构的刚性。所有外露棱边都做了圆角倒钝处理，既避免加工和装配过程中锐边划伤操作人员，也能够减少零件在铸造或注塑成型过程中的应力残留，降低零件变形开裂的风险。

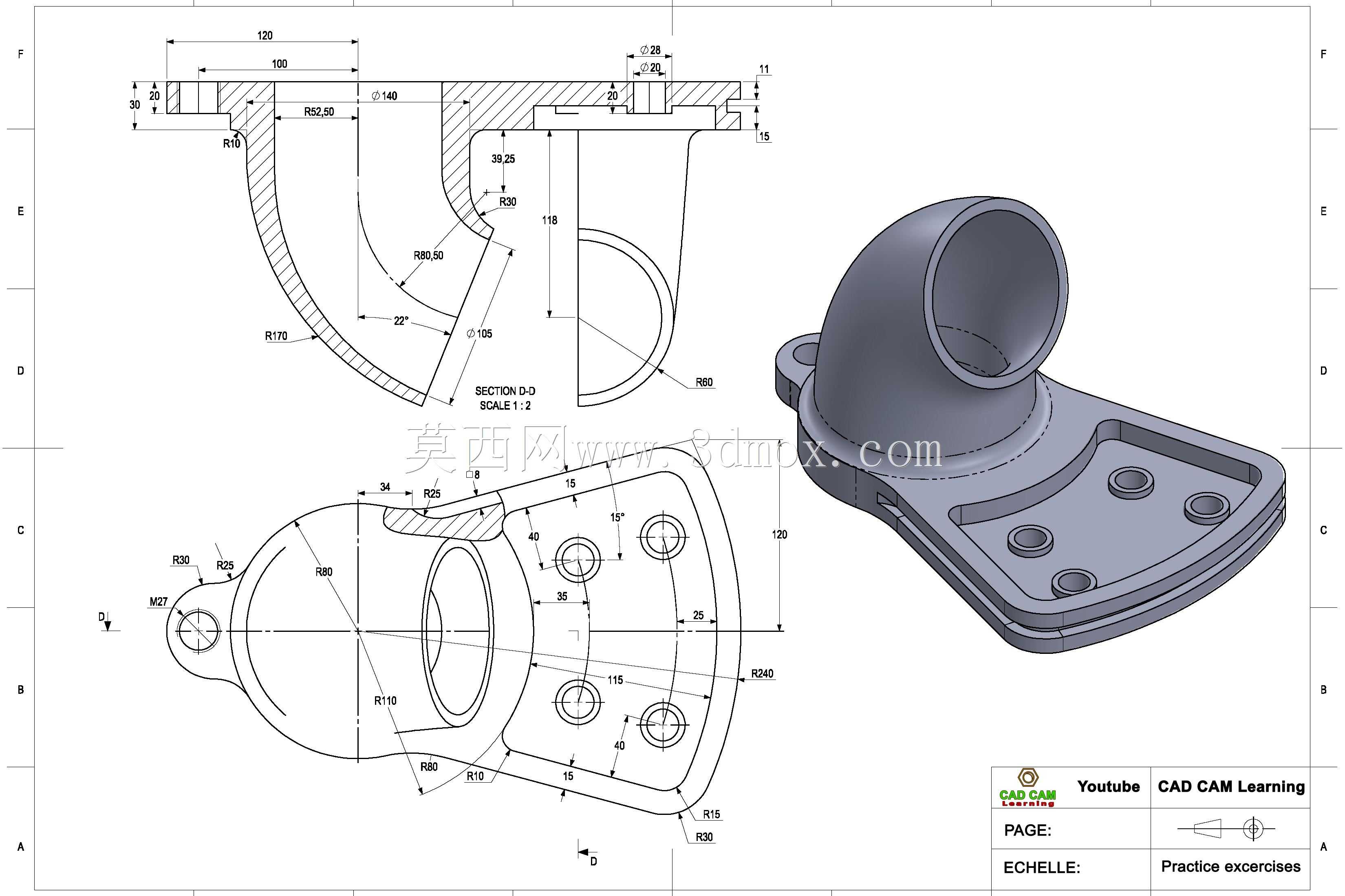

　　从安装边界尺寸来看，该零件的安装底板最大轮廓尺寸控制在170mm左右，整体高度（从底板安装面到弯管上端面）约150mm，弯管通径为常规中小口径规格，适配的连接螺栓为常规公制标准件，安装时不需要特殊定制的紧固件。底板上的安装孔位间距按照通用安装基准设计，可直接适配多数设备机架的标准安装孔系，不需要额外对安装面进行打孔改造。弯管的两个连接端面的法兰尺寸符合对应通径的管路连接标准，可直接与同规格的标准管路、阀门等配件对接，不需要额外加工过渡接头。在建模练习过程中，需要重点关注弯管曲面与安装底板的衔接顺滑度，保证加强筋位置的曲面过渡自然，同时要注意各个安装孔、密封槽的位置精度，避免出现孔位错位导致装配干涉的问题，还要核对所有壁厚的均匀性，避免出现局部壁厚突变导致的成型缺陷。这类零件虽然结构不算复杂，但涵盖了曲面建模、法兰结构设计、安装孔位排布、加强结构设计等多个机械建模的核心知识点，非常适合初学者练习从二维工程图到三维实体的转化思路，掌握机械零件设计中功能优先、兼顾工艺与装配的核心原则。
