曲面扫掠造型基础建模练习构件

　　本次建模练习的曲面构件，核心是训练扫掠命令在异形光滑曲面构建中的实操能力，这类曲面构件在工业设计领域的应用场景十分广泛，小到消费电子的外观过渡曲面、手持设备的握持贴合面，大到交通工具的内饰覆盖件、工业设备的流线型外罩，都需要用到这类多截面扫掠的曲面构建逻辑。从实际用途来看，这类练习产出的曲面逻辑，可直接迁移到各类需要光滑连续过渡的薄壁覆盖件设计中，比如设备操作端的扶手贴合面，需要匹配人体手部握持的弧度，保证长时间操作的触感舒适度，同时曲面的连续曲率也能避免应力集中，提升构件的结构耐用性。

　　设计思路上，首先需要拆解曲面的成型逻辑，先确定两个正交方向的轮廓控制线：主视方向的侧边轮廓决定了构件整体的弯曲走向，包含多段不同半径的圆弧过渡，每段圆弧的切点位置需要严格对齐尺寸边界，保证曲面在弯折处没有突兀的棱角；俯视方向的宽度轮廓则控制了构件两端到中间的宽度渐变，中间段的内凹弧度是整个曲面的难点，需要保证扫掠过程中截面沿着引导线移动时，不会出现曲面扭曲、褶皱的问题。建模过程中，扫掠命令的截面控制是核心，不能直接使用单一固定截面，需要在引导线的关键拐点处添加截面约束，保证每个位置的截面曲率和相邻段平滑衔接，同时要注意曲面的厚度方向偏移，因为这类薄壁构件最终要做实体化抽壳，偏移时的曲率公差需要控制在合理范围，避免出现壁厚不均的问题。

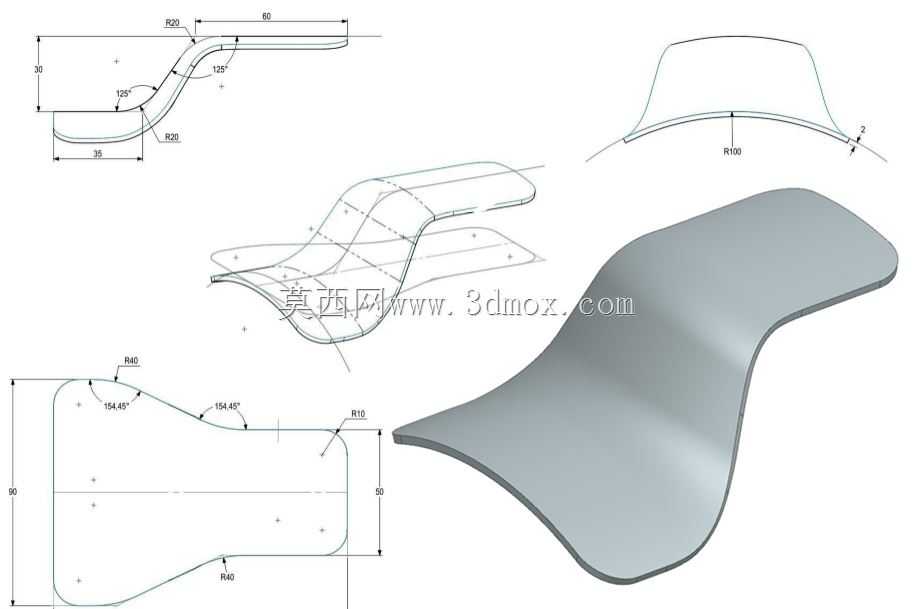

　　从外形尺寸与安装边界来看，构件整体的长度方向尺寸为80单位，端部的高度为30单位，宽度方向端部尺寸为30单位，中间最窄处的宽度随曲面弧度自然收窄，所有轮廓的尺寸标注都以基准边为起点，没有冗余的封闭尺寸链，实际生产中如果要加工这类曲面件，不管是采用钣金冲压还是注塑成型，都需要以这些基准边作为装夹定位的基准，安装时的贴合面需要选取曲面端部的平直段，因为平直段的平面度更容易保证，安装后的固定稳定性更好。另外，曲面的弯折角度分别标注了125度、144.45度等关键角度，这些角度直接决定了构件和相邻装配部件的贴合间隙，建模时如果角度偏差超过0.5度，后续装配就会出现明显的缝隙，影响整体外观和装配精度。

　　这类扫掠练习的核心价值，不在于最终的模型本身，而在于掌握多引导线扫掠时的约束控制方法，很多新手在做这类曲面时容易出现曲面不光顺、边界变形的问题，本质是没有理清引导线和截面的对应关系，建模前先在草绘阶段把所有轮廓线的约束做完全，避免出现欠约束的线条，扫掠时选择合适的截面方位控制方式，比如以引导线的法向作为截面的对齐方向，就能大幅减少曲面扭曲的概率。实际工程中，这类曲面构件如果用于外观件，还需要后续做曲面的曲率分析，检查高斯曲率的变化是否均匀，有没有曲率突变的区域，因为曲率突变的位置在做表面处理比如喷漆、电镀时，很容易出现外观缺陷，影响成品的合格率。如果是用于结构支撑类的曲面件，还需要对应力集中的位置做加强筋设计，不过作为基础练习，重点还是放在曲面本身的成型质量上，把扫掠命令的各个参数选项摸透，后续遇到更复杂的曲面比如汽车翼子板、设备流线型外壳时，就能快速拆解成型逻辑，高效完成建模工作。
