剪叉式螺钉调节高度工作台结构

　　在轻工装配、小型工件检修、实验室工装架设这类对作业面高度有差异化需求的场景里，固定高度的工作台往往需要搭配垫块、垫脚调整作业高度，不仅调整精度差，长期使用还容易出现垫块滑移、支撑失稳的问题，这款剪叉式螺钉调节高度的工作台，就是针对小载荷、频繁微调高度的作业场景设计的支撑设备。

　　从实际使用场景来看，这类工作台常布置在装配流水线的旁侧工位、质检室的工件检测工位、小型工装的临时架设点位，承载的多是100kg以内的小型工件、检测仪器、手持操作工具，不需要大行程的快速升降，反而对高度调节的精度、调节后的支撑刚性有较高要求，采用螺钉调节的剪叉结构，刚好匹配这类场景的使用需求。

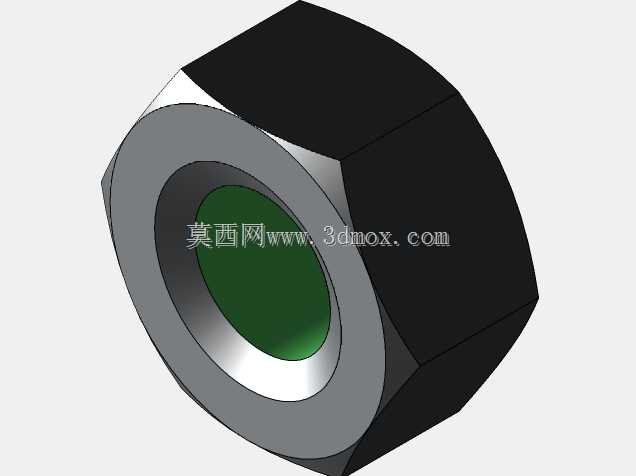

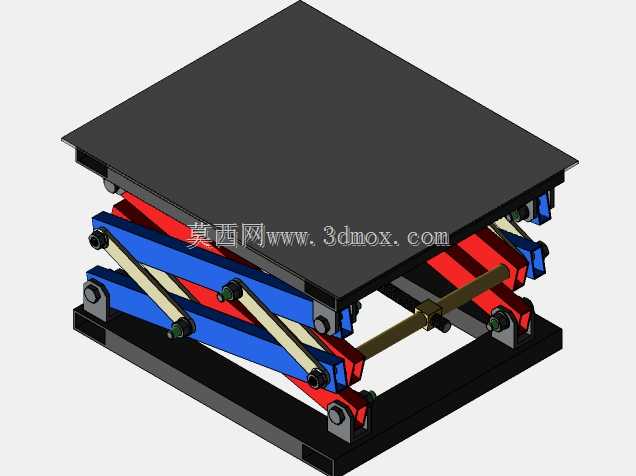

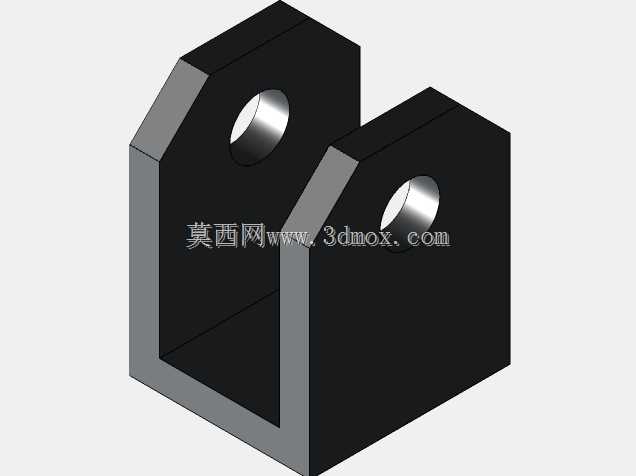

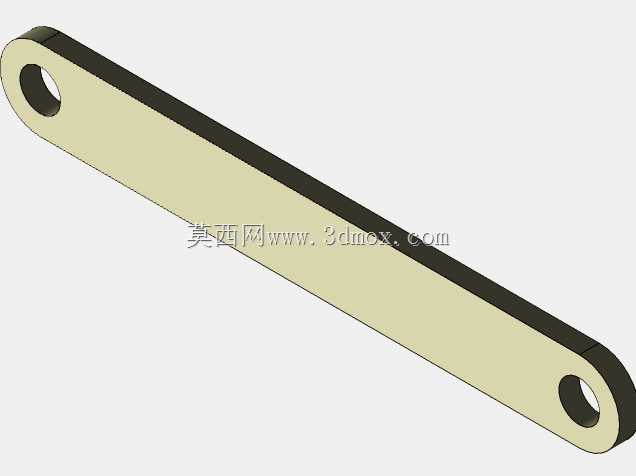

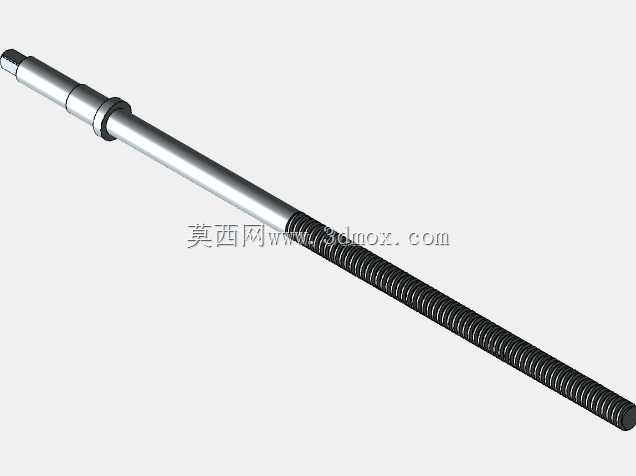

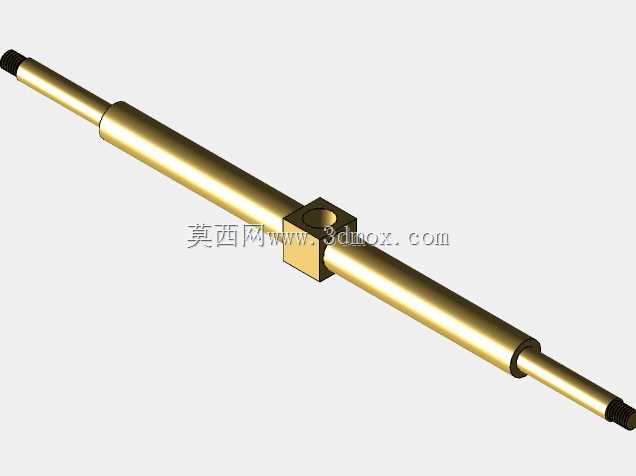

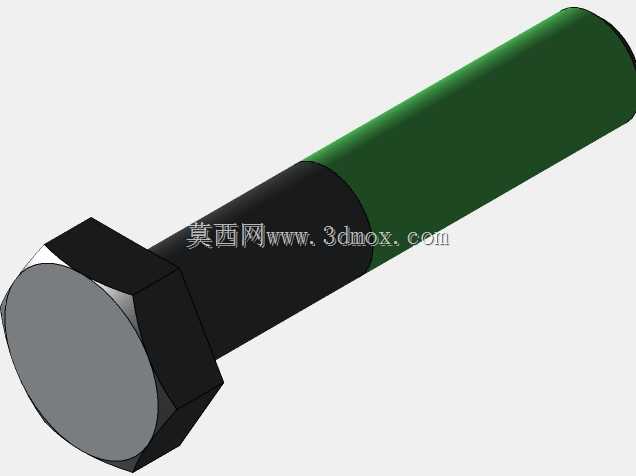

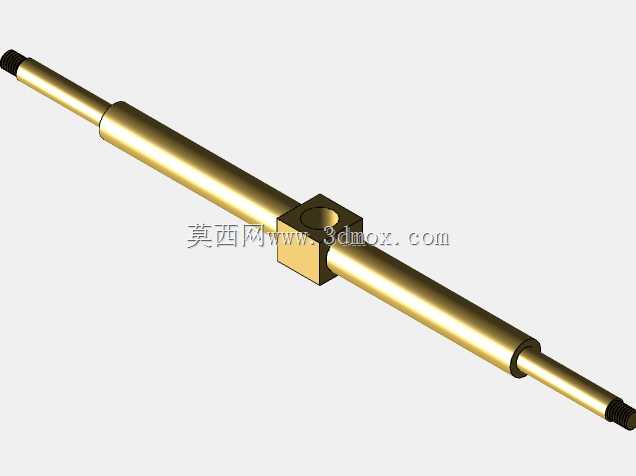

　　结构设计上采用双层剪叉臂的叠层布局，上下两层剪叉臂的铰接点采用销轴连接，剪叉臂的一端分别与上平台、下底座铰接固定，另一端则嵌入上下平台的导向滑槽内，可随高度变化沿滑槽滑动，避免剪叉臂伸缩时出现卡滞。调节螺钉贯穿剪叉臂中部的铰接滑块，转动螺钉时，会带动两个铰接滑块沿螺钉轴向相向或反向移动，从而改变剪叉臂的交叉角度，实现上平台的高度升降，这种螺纹传动的调节方式具备自锁特性，调整到目标高度后不需要额外的锁止机构，就能保持平台高度稳定，不会因为承载工件的重量出现自行下沉的问题。

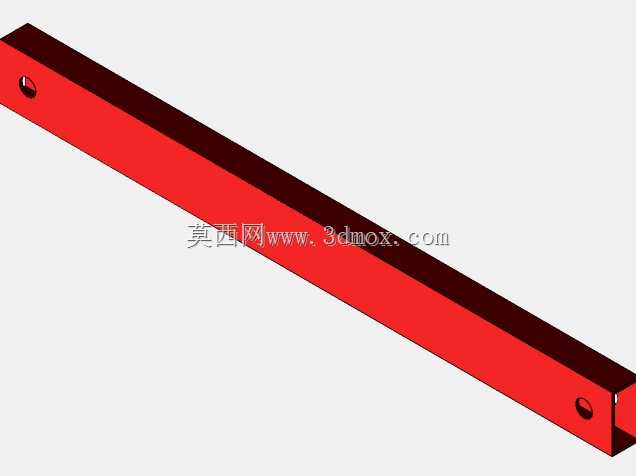

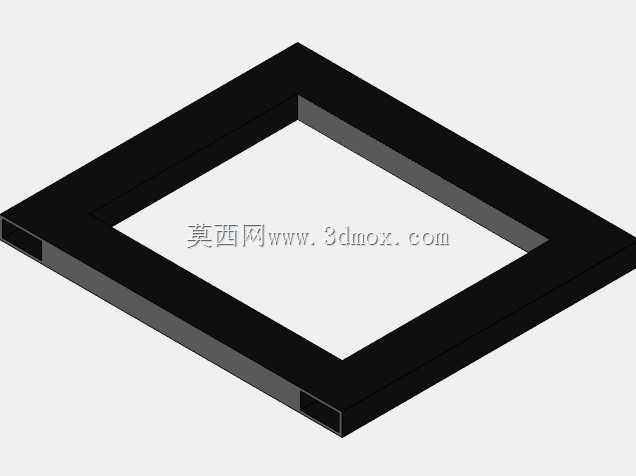

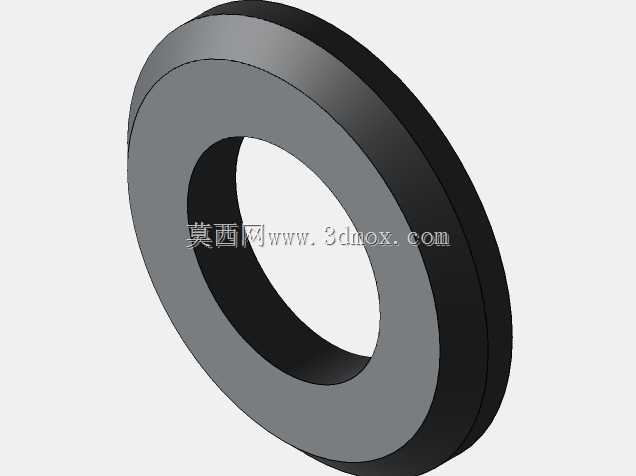

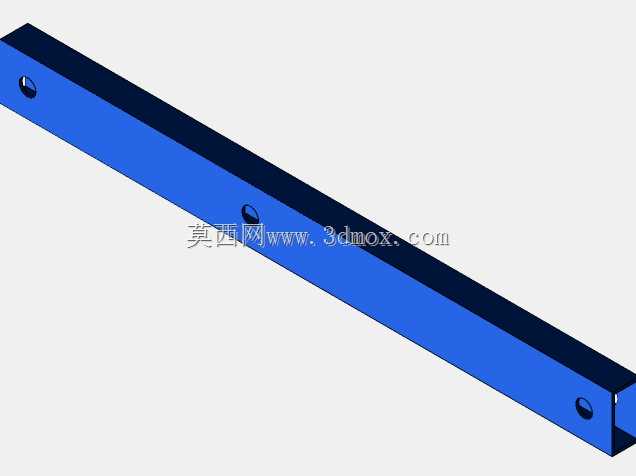

　　上平台采用平板式结构，表面预留了通用的工装安装螺纹孔，可直接固定小型台钳、检测支架、工件定位夹具，不需要额外打孔改装；下底座采用框架式焊接结构，底部预留了地脚安装孔，可通过膨胀螺栓固定在地面，也可搭配脚轮实现工位间的移动。剪叉臂采用型钢焊接成型，铰接位置加装了耐磨衬套，减少长期调节转动带来的铰接磨损，延长设备的使用寿命。

　　从安装边界来看，该工作台处于最低高度时整体结构紧凑，占用的地面面积仅略大于上平台的投影尺寸，不需要预留额外的侧边操作空间，仅在工作台的侧方预留出转动调节螺钉的操作空间即可，调节端可加装手轮或者摇把，操作人员站在工位侧方就能完成高度微调，不需要俯身或者探身操作，符合工位作业的人机工程要求。

　　不同于液压、电动驱动的升降平台，这款螺钉调节的工作台没有额外的动力源、液压管路、电控线路，结构简单可靠，日常维护仅需要定期给铰接销轴、调节螺钉添加润滑脂，就能保证调节动作顺畅，不会出现液压漏油、电路故障这类问题，在没有电源供应的检修现场、对防静电有要求的电子装配工位也能正常使用。

　　高度调节的行程覆盖常规作业的高度需求，从最低位的坐式作业高度，到最高位的站立式作业高度可连续调节，调节过程中平台始终保持水平状态，不会出现倾斜偏移，保证放置在平台上的工件、仪器不会因为高度调整出现滑落。剪叉臂的受力经过对称分布设计，平台承载时各个铰接点的受力均匀，不会出现单侧剪叉臂受力过大导致的变形问题，在额定载荷范围内长期使用，结构也不会出现塑性变形。

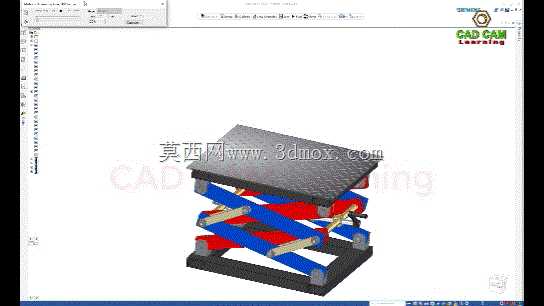

　　在三维建模过程中，该结构的各个铰接位置都按照实际装配间隙预留了配合公差，调节螺钉与铰接滑块的螺纹配合按照传动螺纹的标准设计，保证转动调节时的顺畅度，同时避免螺纹间隙过大导致的平台晃动。上下平台的导向滑槽长度经过行程校核，保证剪叉臂伸缩到最高位和最低位时，滑动端不会从滑槽内脱出，各个运动部件在全行程内不会出现运动干涉。
