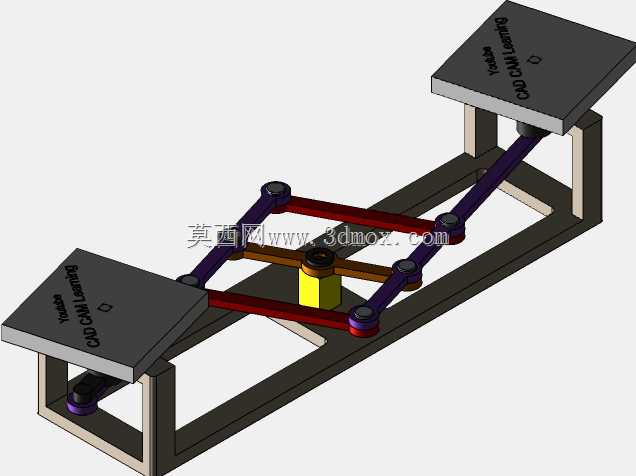

平行连杆式双工位旋转传输机构

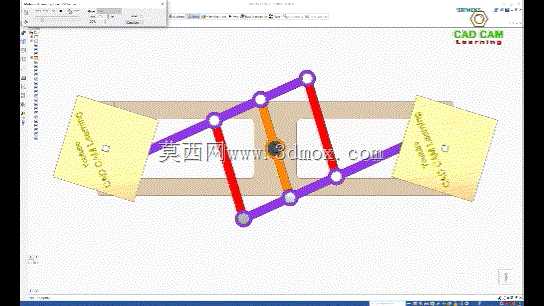

　　这套平行连杆构型的旋转传输机构，核心应用在轻工包装、电子元件组装、小型五金件加工的产线工位转换环节，用来替代传统槽轮、凸轮分割器的大体积方案，适配小载荷、等节拍的双工位同步转位需求，常见于小零件的上下料工位、检测工位与加工工位的物料传递场景，尤其适合安装空间局促、工位间距固定的紧凑型产线布局。从实际功能来看，机构依靠平行四边形连杆的等角传动特性，可带动两端的载具保持固定姿态同步完成180度范围内的旋转摆动，传输过程中载具不会发生自转，物料放置在载具上无需额外夹持定位就能保持姿态稳定，避免小尺寸零件在转位过程中滑落、偏位，相比单臂旋转结构，双侧同步承载的设计能让传动受力更均衡，单周期可同时完成两个工位的物料交换，

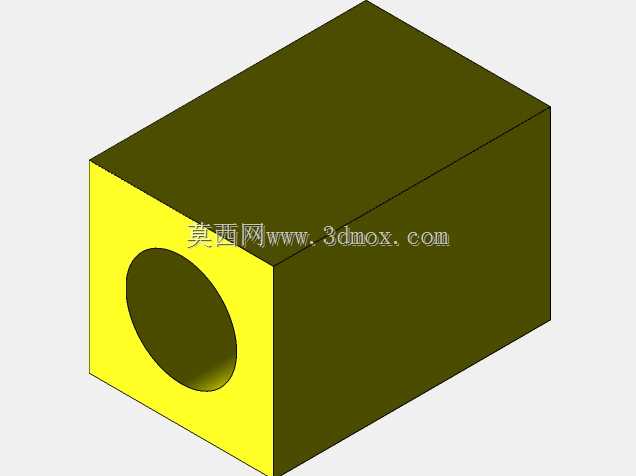

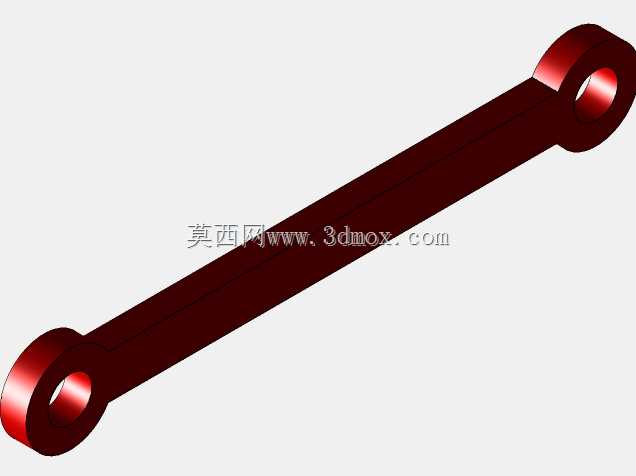

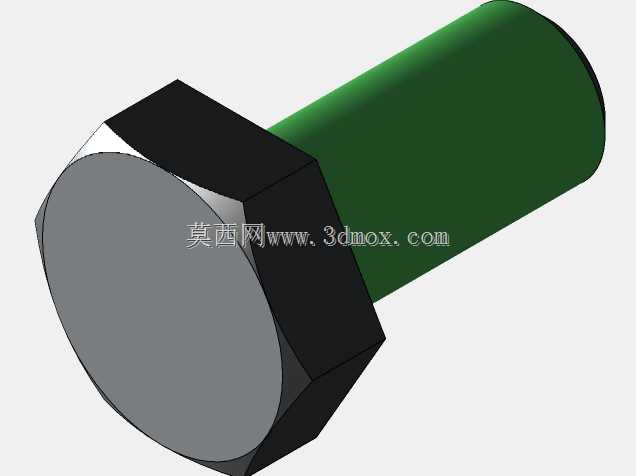

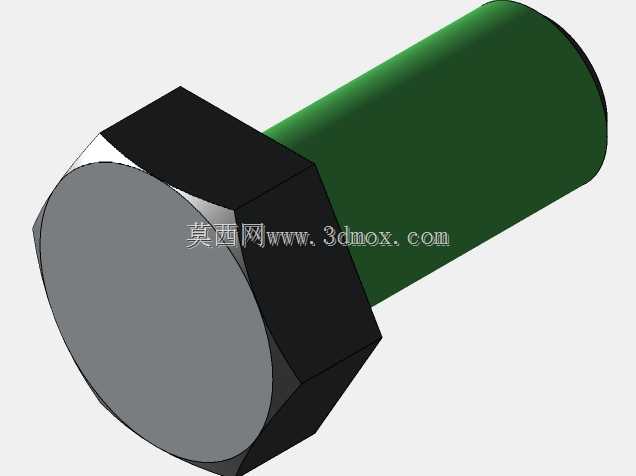

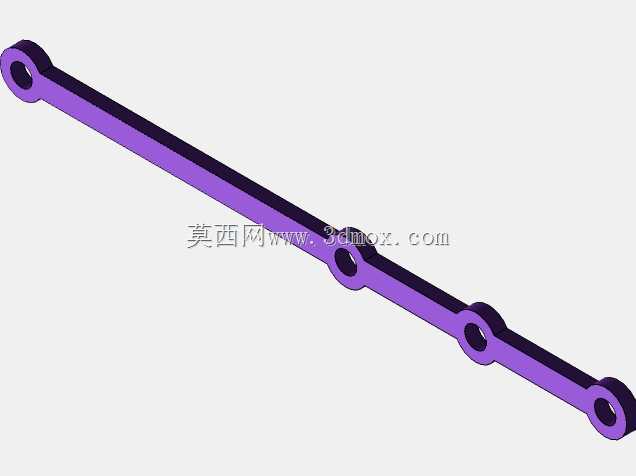

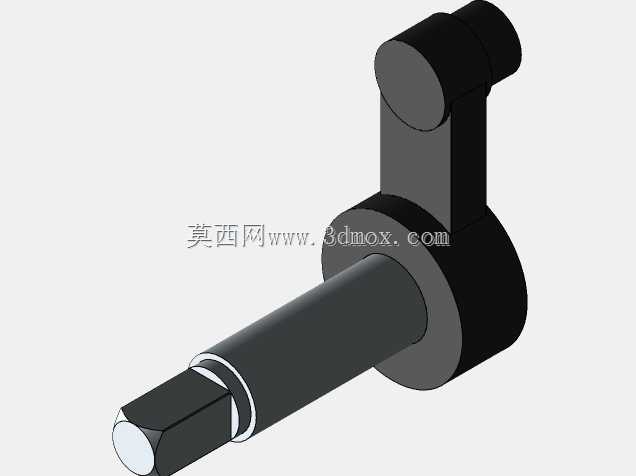

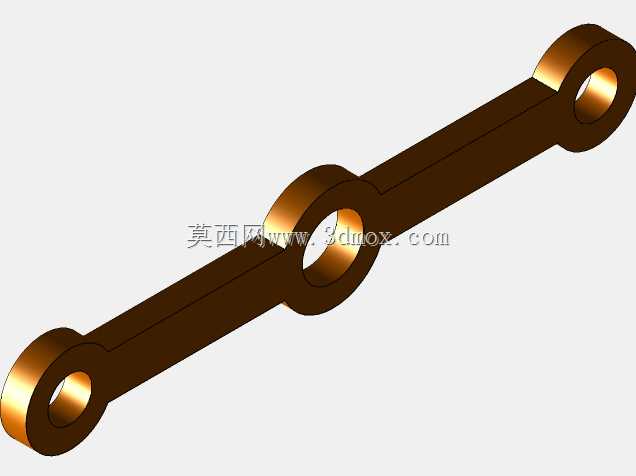

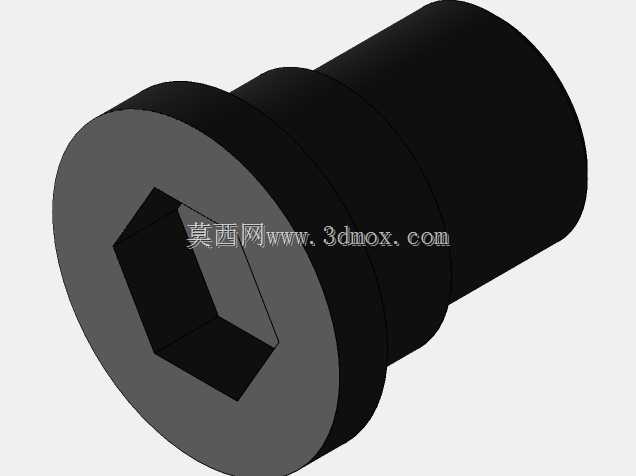

　　节拍效率比单臂结构提升近一倍。设计思路上，整套机构没有采用复杂的齿轮啮合或者凸轮轨迹结构，全部采用低副转动连接，连杆与铰接点的布局严格遵循平行四边形几何关系，中间的固定铰支座作为整个机构的安装基准，主动杆外接驱动源后，通过连杆的联动带动两侧摆臂同步动作，所有铰接点都采用标准销轴配合轴套的结构，后期维护只需要定期加注润滑脂、更换磨损轴套即可，不需要复杂的间隙调整，加工难度远低于同行程的凸轮分割器，制造成本也能压缩到分割器方案的三分之一左右。安装边界方面，整套机构的横向安装尺寸根据两端工位的中心距确定，纵向安装高度只需要预留出连杆摆动的上下余量，不需要额外预留齿轮传动的侧隙空间或者凸轮的退让空间，固定支座的安装孔位采用对称布局，

　　可直接固定在铝型材机架或者钢板工作台面上，驱动端可适配小型减速电机、旋转气缸甚至手动扳动的操作模式，适配不同自动化程度的产线需求。实际投产验证中，这套机构在小载荷（单工位载物重量不超过2kg）的工况下，连续运行的铰接点磨损周期能达到8000小时以上，转位重复定位精度可控制在0.2mm以内，完全满足小型零件加工、组装环节的工位转位精度要求，不会出现传统连杆机构常见的死点卡顿问题，因为驱动杆的布置刻意避开了连杆共线的死点位置，整个摆动行程内传动角始终保持在合理区间，驱动负载波动小，不需要额外配置大扭矩驱动源就能稳定运行。另外，机构的连杆长度可根据实际工位间距灵活调整，只需要保证对应连杆的长度尺寸一致，就能维持平行传动的特性，

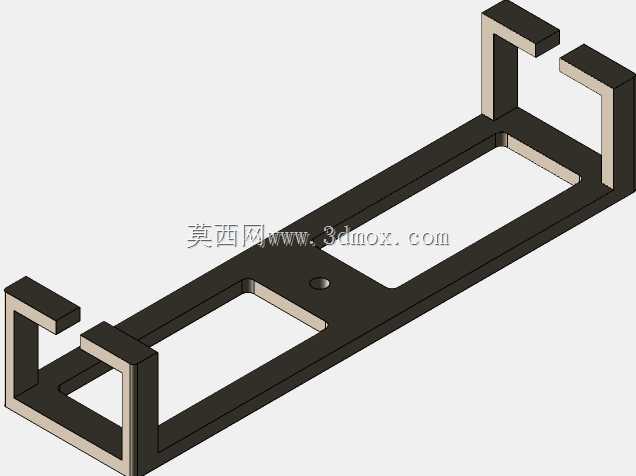

　　不需要重新设计核心传动逻辑，对于多规格小批量的定制产线来说，设计改型的周期非常短，只需要调整连杆长度、更换对应长度的销轴就能适配不同的工位间距需求，铰接点的统一标准件设计也能减少备件库存种类，降低后期运维的配件管理成本。在实际产线布局中，这套机构通常安装在两个平行布置的工位中间，摆动行程的两个极限位置刚好对应两侧工位的物料取放位置，不需要额外设置缓冲定位结构，依靠驱动源的位置锁定就能实现工位的精准停靠，两端的载具安装板预留了标准的螺丝孔位，可根据传输物料的形状定制载具，不管是小型电子元器件的托盘、五金件的定位治具还是包装环节的吸具安装板，都能直接固定在安装板上，不需要额外设计转接结构。
