180度中断式间歇旋转传动机构

　　在自动化装配、轻工包装、电子元件分选等产线场景中，工位间的定角度间歇转位需求十分普遍，这类180度中断旋转机构正是为双工位交替作业场景开发的核心传动单元，区别于槽轮、棘轮等常规间歇机构，该结构通过曲柄连杆与摆臂的配合实现输出端的精准180度往复转位，运动过程中不存在刚性冲击，转位到位后具备短暂的停顿锁止特性，刚好匹配工位上的装配、检测、上下料作业的时间窗口。从实际应用来看，这类机构常被集成在小型转盘式专机中，比如纽扣铆接工位的工件换位、小型五金件的正反面检测转位、包装环节的物料翻面移送，相比采用伺服电机搭配分割器的方案，纯机械结构的中断旋转机构不需要复杂的电控程序调试，

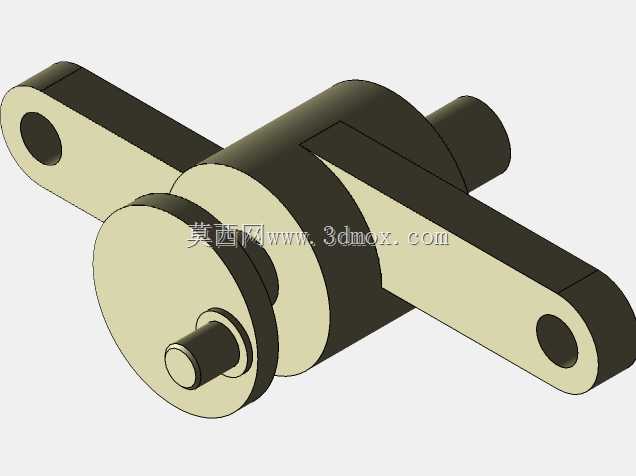

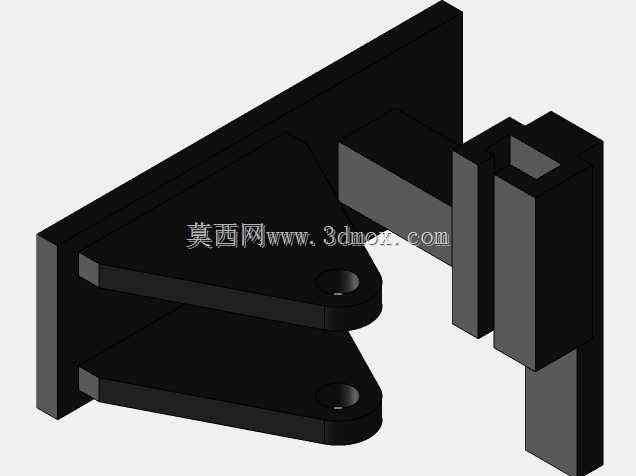

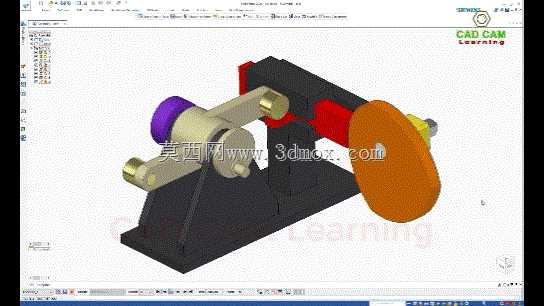

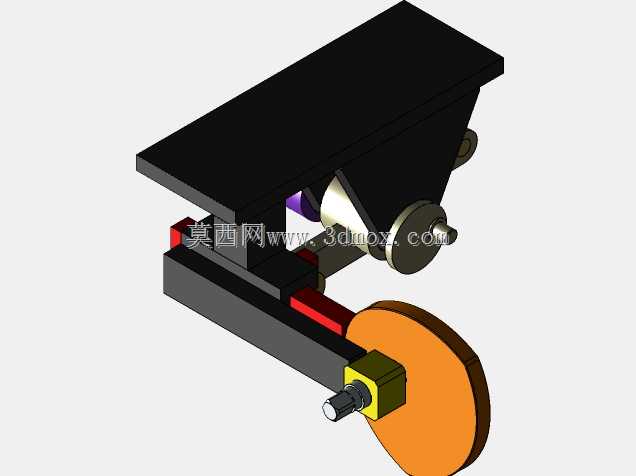

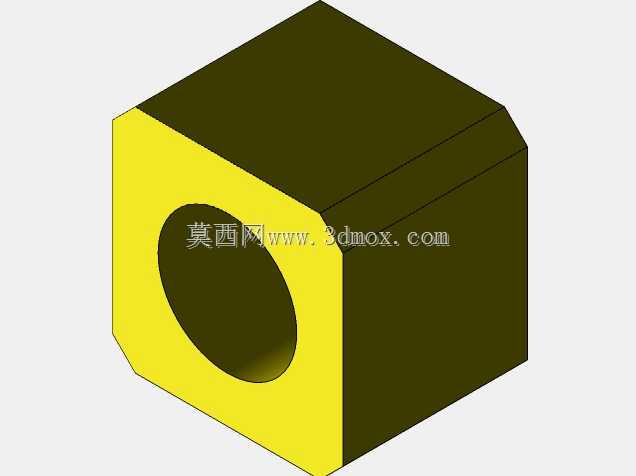

　　安装完成后仅需匹配驱动电机的转速即可稳定输出固定节拍的180度转位动作，在低速轻载的专机设备中能大幅降低制造成本与后期维护难度。该机构的整体结构采用卧式安装布局，底部为一体式铸造或铣削加工的安装基座，基座上预留了四个对称的安装沉孔，可直接通过螺栓固定在设备的台面板上，安装边界的长宽尺寸控制在200mm以内，输出端的转盘安装面距离基座底面的高度为120mm，不会占用过多的设备内部安装空间，适配各类小型台式专机的布局要求。设计过程中，核心的运动副采用了偏心曲柄与摆杆的铰接配合，曲柄端的偏心距经过反复校核，刚好驱动摆臂完成整180度的往复摆动，不存在过冲或者转位角度不足的问题，铰接位置全部采用铜套衬套做滑动支撑，长期运行下的磨损量极小，

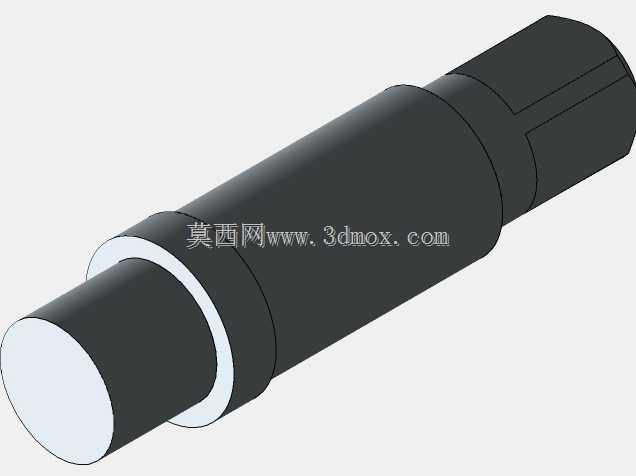

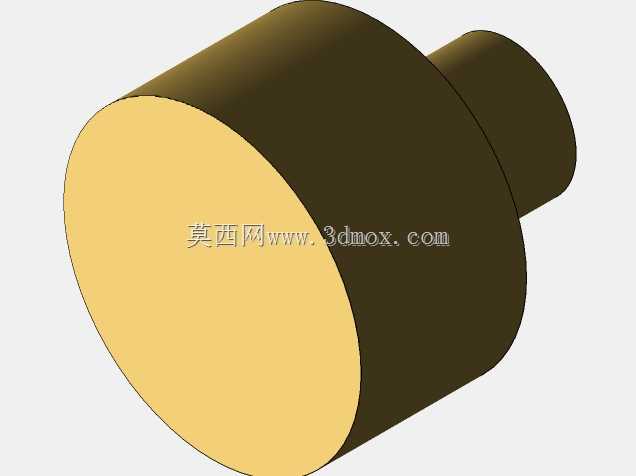

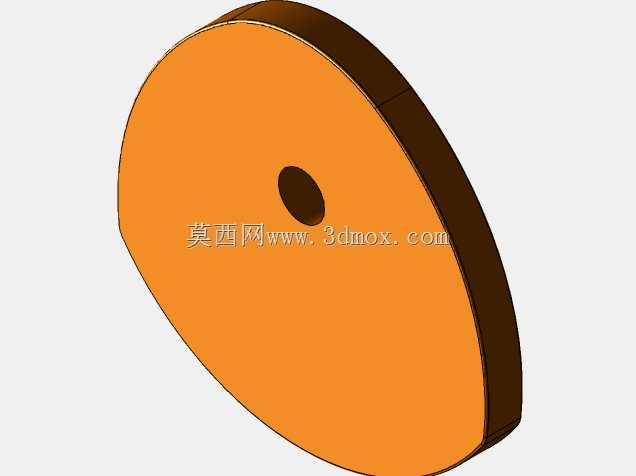

　　不需要频繁加注润滑脂也能保持稳定的传动精度。输出端的橙色转盘为工件安装载体，可根据实际工位需求在转盘上定制工装夹具的安装孔位，转盘与输出轴之间采用平键连接传递扭矩，能承受最大5N·m的转位负载，完全满足小型轻工零件的转位移送需求。机构的动力输入端为带紫色端盖的轴伸，可通过联轴器直接与减速电机输出轴连接，也可通过同步带轮与设备的主传动系统联动，输入端的转速适配范围为10-60rpm，对应转位节拍为3秒到12秒每循环，可根据不同产线的作业节拍灵活调整驱动转速。在运动特性上，该机构在转位起始与终止阶段的加速度曲线平滑，不会对转盘上装夹的工件产生过大的惯性冲击，即便是装夹轻薄的电子元件或者小型塑料件，也不会出现工件移位掉落的问题，

　　转位到位后的停顿阶段，机构自身的结构锁止特性可保证转盘不会因为外力出现偏移，不需要额外加装定位锁止销，简化了配套机构的设计复杂度。从装配调试的角度来看，整个机构的零部件数量少，基座、曲柄、摆臂、输出轴等核心零件的加工精度要求适中，普通的数控铣削与车削设备即可完成加工，装配时仅需保证各铰接轴的平行度误差在0.02mm以内，即可实现顺畅无卡滞的运动效果，后期维护仅需定期检查铰接位置的衬套磨损情况，易损件更换便捷，非常适合小型设备制造厂商做标准化机构选型使用。
