卷筒纸网切裁切执行机构三维结构

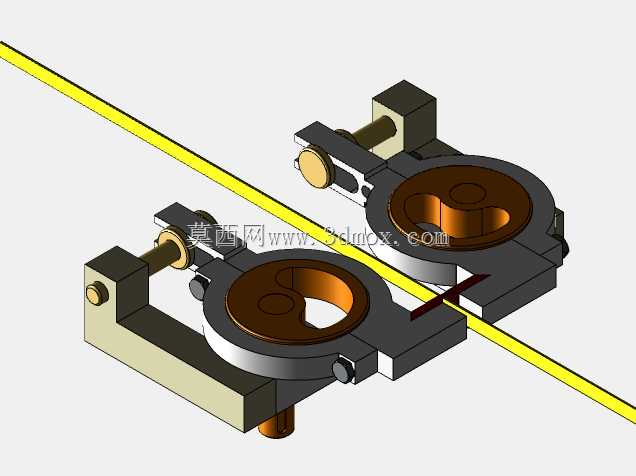

　　在软质卷材连续加工产线中，尤其是卷筒卫生纸、工业擦拭纸、无纺布卷材的定长分切工位，这类网切执行机构是保障切口平整、分切效率的核心部件，区别于普通直刃切刀，网切结构能够在连续走料的过程中完成交错式剪切，避免软质卷材出现扯料、毛边、连丝等常见加工缺陷。这套成对布置的裁切组件，直接安装在卷材走料路径的两侧机架上，安装时需要保证两组刀架的同轴度误差控制在0.05mm以内，否则会出现切不断、刃口偏磨的问题，刀架的回转中心与走料平面的垂直距离需要根据卷材最大通过厚度调整，常规适配的走料间隙在10mm到50mm之间，能够覆盖绝大多数民用、工业用软质卷筒材料的裁切需求。从结构设计逻辑来看，这套机构采用了偏心轮驱动的摆动剪切原理，

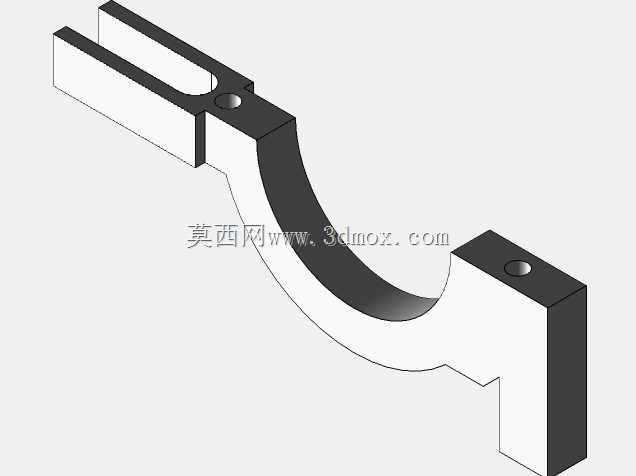

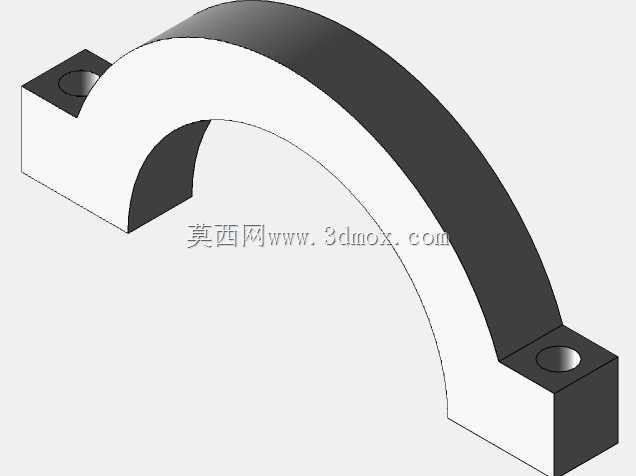

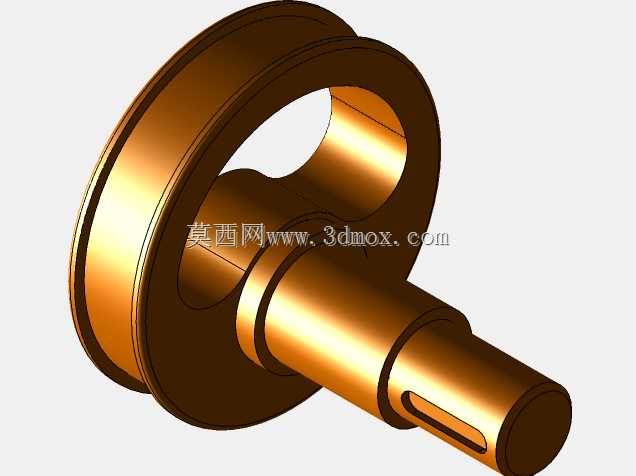

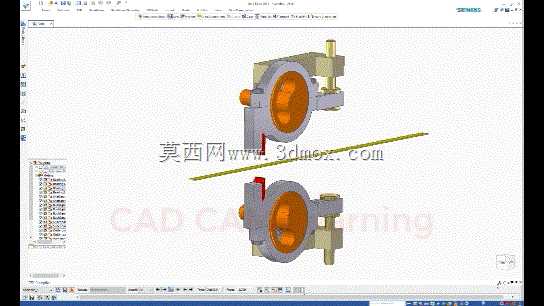

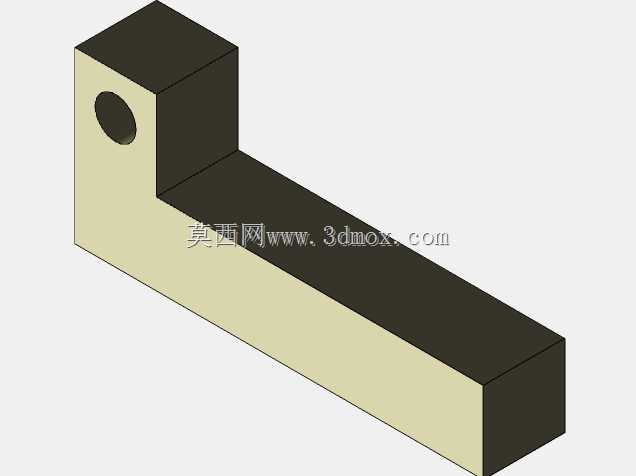

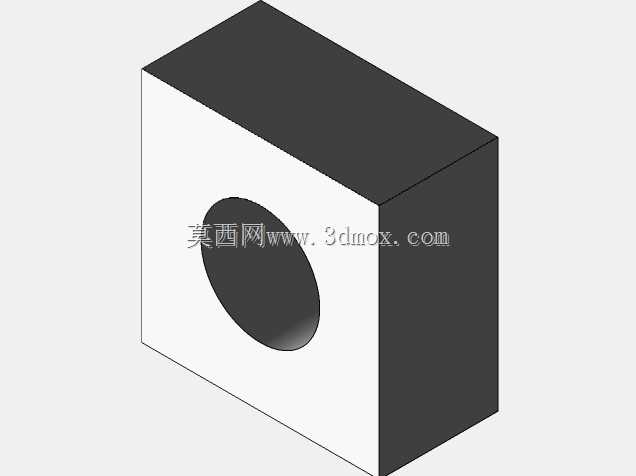

　　橙色的回转轮盘内置偏心轴，带动刀架做周期性的开合摆动，当卷材按照设定走料长度进给到位后，上下两组刀架同步相向摆动，安装在刀架端部的网状刃口完成交错咬合，瞬间将整幅卷材切断，刃口的网状齿形经过特殊角度打磨，剪切时齿尖先刺入材料定位，再逐步完成全幅面裁切，哪怕是带有压花、分层的复合卷筒纸，也能保证切口整齐无分层。整个刀架的支撑部分采用了剖分式轴承座结构，后期维护更换刃口或者轴承时，不需要完全拆解整个安装机架，只需要拆开轴承座上盖就能抽出回转轮盘组件，大幅缩短产线停机维护的时间。安装边界上，单组刀架的安装法兰孔位按照标准工业机架的间距设计，横向安装孔距为120mm，纵向安装基准面到回转中心的高度为80mm，

　　不需要对现有产线的机架做大规模改造就能直接替换原有直切刀架，适配性较强。在实际产线运行中，这套机构的驱动端可以直接连接产线主传动的凸轮分配轴，也可以单独配置伺服电机做独立驱动，单独驱动时可以根据不同卷材的材质、进给速度灵活调整剪切相位，适配多规格产品的快速换产需求。刀架的摆动行程经过精确计算，最大开合角度下刃口的张开距离为35mm，足够让接头、加厚料段顺利通过，不会出现卡料撞刀的问题，刃口部分采用合金工具钢镶装结构，基体使用普通结构钢降低整体重量，刃口磨损后只需要更换镶装的刀片条，不需要更换整个刀架，长期使用的维护成本更低。考虑到卷材加工现场存在纸尘、纤维碎屑的问题，所有回转配合位置都设计了防尘密封圈，

　　避免碎屑进入轴承配合面造成异常磨损，轮盘侧面预留了润滑脂注油嘴，日常保养时不需要拆解结构就能定期加注润滑脂，保障机构长期高速运行的稳定性。在产线布局时，这套机构通常布置在牵引辊组的出料侧，距离牵引辊的出料端保持150mm到200mm的距离，这个距离既能保证卷材进给时的张力稳定，又能避免裁切后的料段因为惯性出现甩动偏移，配合出料侧的导料板就能直接将裁切完成的成品输送到下一工位。不同于闸刀式直切结构需要较大的竖向安装空间，这套摆动式网切机构的整体结构更紧凑，竖向占用空间仅为同规格闸刀结构的60%，对于空间局促的老旧产线升级改造来说，适配优势非常明显。
