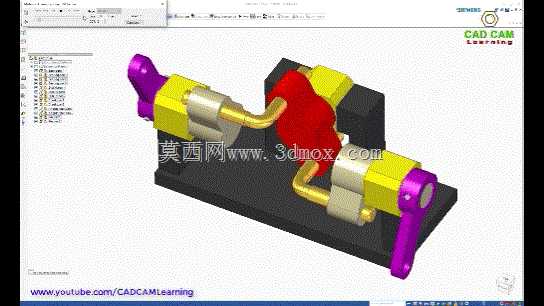

反向霍布森关节传动机构三维结构

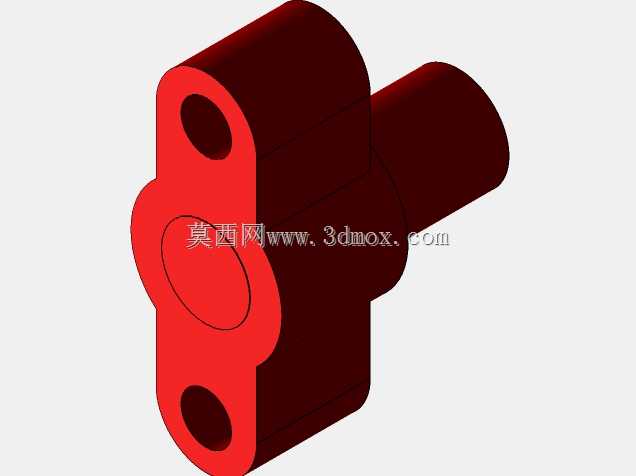

　　输入侧的动力接入端与输出侧的动力输出端呈对称反向布置，中间的异形传动块作为核心运动转换构件，分别与两侧的传动销配合，将一侧轴的回转运动通过曲面接触的传动方式传递到对侧轴上，整个传动过程中，接触副之间为滑动配合，不需要额外添加齿轮啮合或者链传动构件，整体结构的集成度更高，零件数量更少，后期维护时仅需要对接触配合面做润滑处理即可，运维成本相对较低。在设计思路层面，该机构首先围绕传动夹角的确定展开，根据实际使用场景中输入输出轴的空间夹角需求，确定中间传动块的曲面轮廓参数，保证两侧传动销在整个回转周期内都能与中间传动块保持有效接触，不会出现传动脱开的死点位置；其次考虑安装基座的刚性需求，整个机构的支撑基座采用整体式块状结构，在非标自动化传动方案设计、教学演示教具开发以及小型特种作业执行端的结构选型中，这类反向霍布森关节机构常被用于解决交错轴间的连续回转运动传递需求，尤其适配安装空间受限、输入输出轴存在固定空间夹角，且需要保证传动过程无死点、运动传递连续平稳的工况场景。不同于常规万向节传动存在的不等速性问题，该反向霍布森关节通过对称布置的双路传动路径，能够在输入轴持续回转的过程中，让输出轴获得稳定的转速输出，不会出现常规单十字轴万向节在大夹角传动时的转速波动问题，这一特性让它在需要精准同步传动的轻载传动场景中具备独特的应用优势。从实际功能实现逻辑来看，该机构的核心作用是完成空间交错轴之间的回转运动传递，

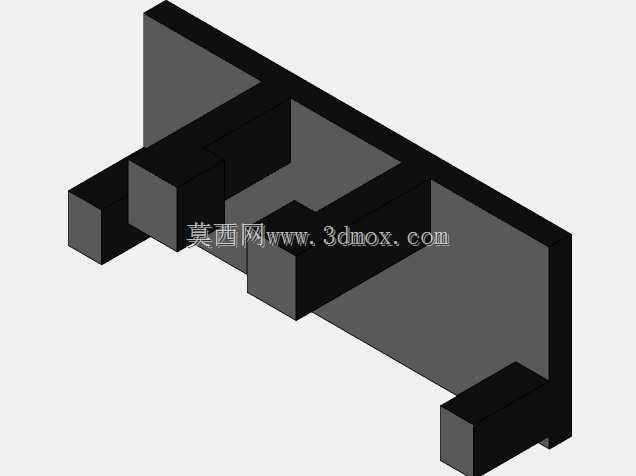

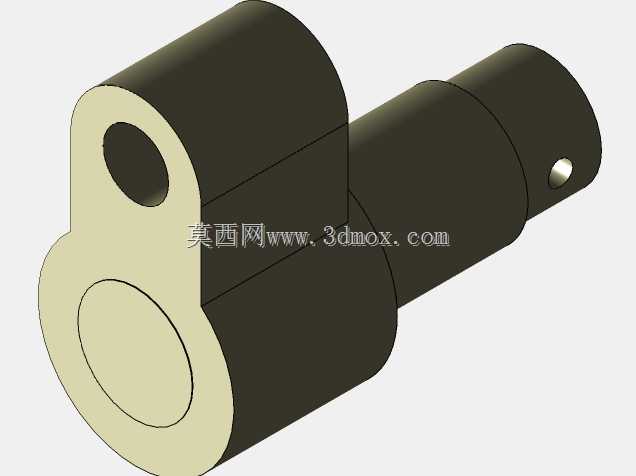

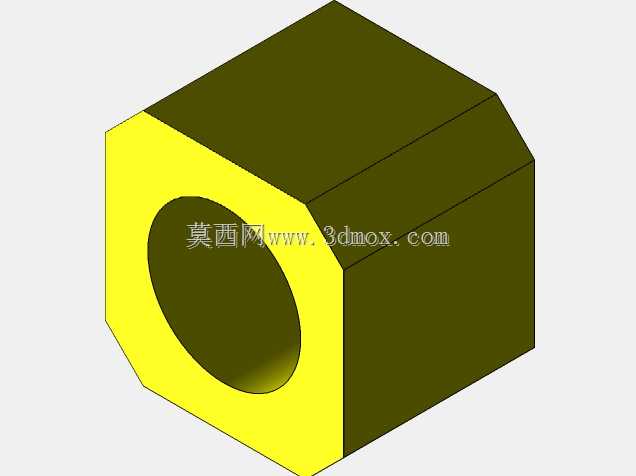

　　两个轴的安装孔位一次装夹加工完成，保证两侧轴的同轴度以及与中间传动块的位置精度，避免因为安装孔位偏差导致的传动卡滞问题；两侧的轴端采用台阶式结构设计，既可以通过轴肩实现轴向定位，也预留了外接动力输入、输出构件的安装位置，能够适配不同的连接需求，比如可以直接连接手轮做手动调节机构使用，也可以连接伺服电机做自动化设备的动力传递单元使用。从外形尺寸与安装边界来看，该机构整体为对称式块状布局，长度方向的尺寸由两侧轴的伸出长度以及中间传动块的宽度决定，宽度方向的尺寸与基座的安装面宽度一致，高度方向不会超出基座顶面到轴端的最大距离，安装时仅需要在基座底部预留对应螺栓孔的安装位置即可，不需要额外预留过大的周边操作空间，

　　因为整个机构的运动构件全部处于基座的围合范围之内，运动过程中没有向外伸出的摆动构件，不会和周边安装的其他设备构件产生运动干涉，这一点在紧凑空间的设备内部安装时优势尤为明显。在实际应用过程中，这类机构常被用于小型试验设备的角度调节单元、教学用机械原理演示台架、以及部分轻载的特种传动工位，比如一些需要在狭小空间内完成换向传动的检测设备内部，常规的齿轮换向机构或者带传动机构无法满足空间尺寸要求时，这种集成度高的关节传动机构就能够很好地适配安装需求。在建模实现过程中，需要重点关注中间传动块的曲面轮廓精度，因为曲面的轮廓度直接决定了传动过程的顺畅程度，如果曲面加工或者建模时存在偏差，就会导致传动过程中出现卡滞或者间隙过大的问题，

　　同时两侧传动销与轴的连接需要保证足够的连接强度，因为传动过程中传动销会承受持续的交变接触应力，如果连接强度不足，长时间运行后容易出现传动销松动甚至断裂的问题。另外，轴与基座之间的配合间隙也需要控制在合理范围之内，间隙过大会导致传动过程中出现晃动，影响传动精度，间隙过小则会增加转动阻力，导致机构运行不顺畅，通常采用基孔制的间隙配合即可满足轻载传动的使用需求。整个机构的零件全部采用常规机械加工工艺即可完成制造，基座可以采用铝合金材料加工，在保证刚性的同时降低整体重量，传动块和传动销可以采用耐磨钢材制作，提升接触配合面的耐磨性能，延长机构的整体使用寿命，不需要特殊的加工工艺或者特殊材料，制造成本相对可控，适合小批量定制加工或者教学教具的批量生产。
