平面铰链四杆运动机构三维结构

　　这套平面铰链四杆结构是机械传动领域最基础也最具普适性的运动转换单元，在轻工输送、纺织机械、包装产线、农用机具、工程机械操作端等场景中都能见到它的衍生形态，核心作用是把原动件的旋转、摆动动作，按照预设的轨迹要求转换为从动件的往复摆动、连续回转或是指定路径的平面运动，很多复杂的多连杆执行机构，都是在这套基础结构上叠加杆组、调整铰接点位置演化而来的。

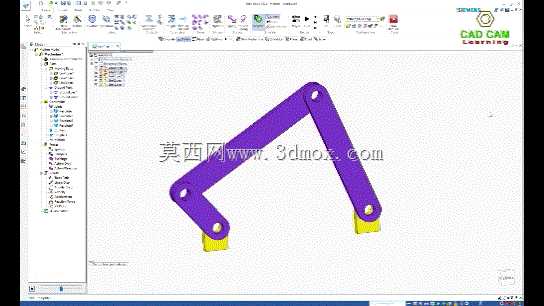

　　从实际落地的设计逻辑来看，这套结构的四个构件分别对应固定机架、原动连架杆、从动连架杆和中间连杆，两个带黄色基座的铰接点是机架的安装固定位，设计阶段需要先根据执行端需要的行程、摆角、急回特性要求，通过图解法或是解析计算确定四个铰接点的相对位置，校核最小传动角避免出现传动死点，尤其是作为曲柄摇杆机构使用时，要严格校验最短杆与最长杆的长度和是否小于等于其余两杆长度之和，确保原动件可以实现整周回转，不会在运行过程中出现卡滞。

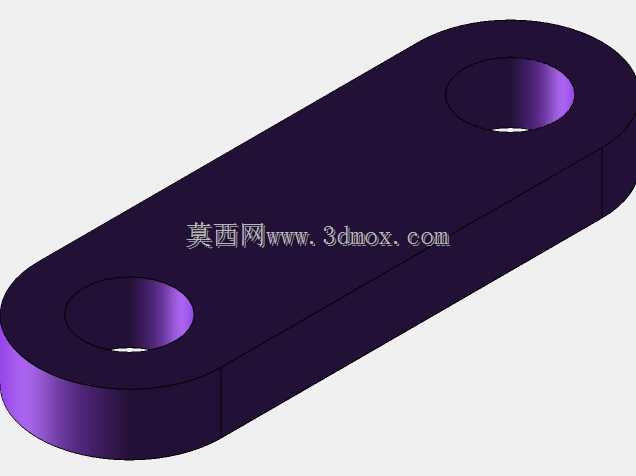

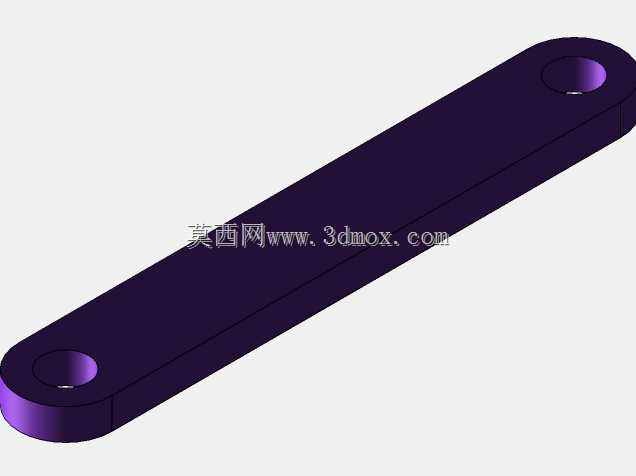

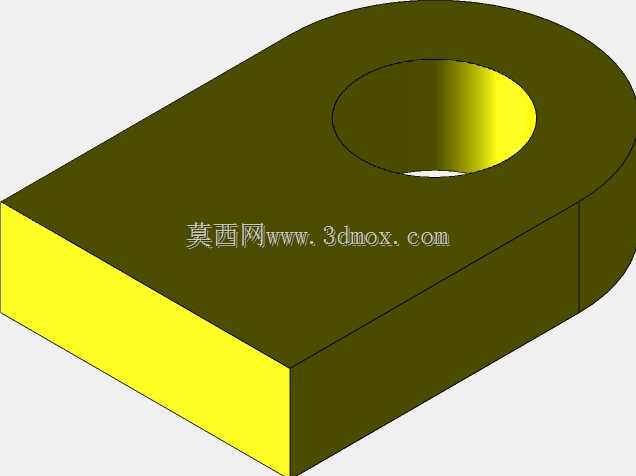

　　构件本身的结构设计充分考虑了实际装配的公差配合要求，每处铰接位置都设计了同轴的销轴安装孔，孔位的端面做了贴合限位的平面处理，避免连杆摆动过程中出现轴向窜动，连杆主体采用等截面的长条状结构，在保证抗弯、抗扭刚度的前提下尽可能降低运动惯量，减少原动件驱动时的惯性冲击。两个固定基座的安装面做了平整处理，预留了足够的螺栓安装空间，安装时需要保证两个固定铰接点的同轴度误差控制在允许范围内，否则会出现连杆别劲、铰接销轴异常磨损的问题。

　　从安装边界来看，这套机构的整体占用空间由最长连杆的长度、连架杆的最大摆角决定，设计选型时需要预留出连杆摆动的完整运动包络空间，不能和周边的设备机架、管线、其他运动构件产生干涉。铰接位置的配合间隙需要根据运行速度调整，低速重载场景下可以选择稍大的间隙配合，加注润滑脂减少磨损，高速运行场景则需要提高孔轴的配合精度，必要时加装轴套降低摩擦系数。

　　在实际产线应用中，这套基础结构可以根据需求做多种变形，比如把最短杆作为机架就可以演化为双曲柄机构，实现等速或是不等速的连续回转传动，把最长杆作为机架则会成为双摇杆机构，用于需要两个输出端都做摆动的场景，比如工程机械的铲斗翻转机构、车辆的转向梯形结构都是这类变形的典型应用。很多入门级的机械运动教学、机构原理验证也会采用这套结构作为演示载体，因为它的运动逻辑清晰，参数调整直观，能快速展示连杆长度变化对输出运动轨迹的影响。

　　建模过程中，每处铰接副都按照实际装配的约束关系做了运动副定义，可以直接导入运动仿真模块做运动学分析，输出不同原动件转速下的从动件角速度、角加速度变化曲线，也能直观检查整个运动行程内是否存在干涉点，为后续的零件细化设计、驱动选型提供数据支撑。连杆的壁厚、铰接孔的直径都可以根据实际负载情况做参数化调整，不需要重新绘制整体结构，只需要修改对应参数就能快速生成适配不同负载等级的结构模型，大幅缩短非标机构的设计周期。
