星形连杆齿轮啮合传动发电机构

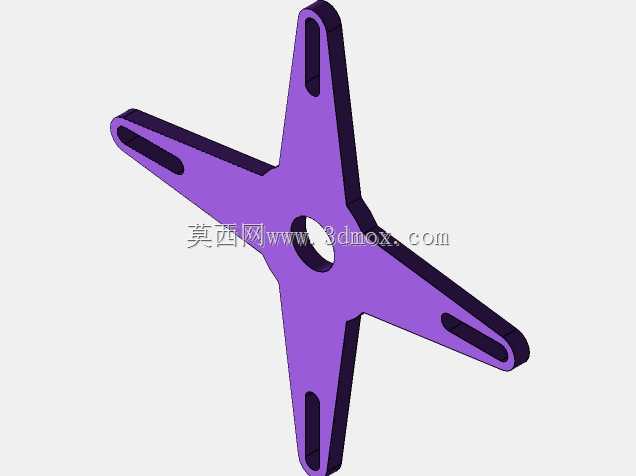

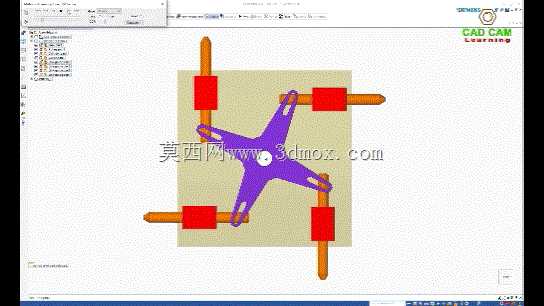

　　这套传动机构的核心设计逻辑，是通过多组径向布置的滑动导杆与中心星形轮的啮合配合，将多方向的直线往复运动转化为中心轴的连续旋转运动，最终对接发电模块实现动能到电能的转换，在分布式微能采集、小型人力发电装置、低流速流体能量俘获场景中有着明确的适配空间。从结构布局来看，中心星形构件采用五组等角度分布的拨叉槽设计，每一组槽位对应一套独立的直线滑动副，滑动导杆沿方形基座的四个正交方向布置，导杆上的红色滑块既是滑动导向的限位结构，也是与星形轮拨槽接触的力传递部件，当任意方向的导杆受外力产生轴向位移时，滑块会推动星形轮产生定轴转动，而星形轮的转动又会带动其余方向的导杆产生同步的往复滑动，形成连续的运动循环。

　　在实际应用场景中，这类结构不需要复杂的换向齿轮组，就能直接采集多方向的往复作用力，比如布置在人行步道下方时，可以采集行人踩踏产生的多向偏移力，布置在小型波浪能俘获装置中时，可以适应不同方向水流冲击带来的浮体往复位移，相比传统的单方向曲柄连杆结构，它对输入力的方向适应性更强，不需要额外增加导向换向结构就能完成运动形式的转换。设计过程中需要重点关注星形轮拨槽的轮廓曲线，槽型的曲率变化直接决定了导杆滑动过程中的压力角变化，压力角过大会导致导杆出现卡滞，增大传动过程中的摩擦损耗，因此拨槽的工作段采用等压力角修正曲线，保证滑块在整个行程中与槽壁的接触力始终保持在合理区间，避免出现自锁现象。

　　安装边界方面，整套机构的基座为方形板式结构，四个方向的导杆伸出端预留了外接负载的安装接口，中心轴的输出端直接对接发电转子的安装位，基座的四个角点预留了固定安装孔，可直接固定在安装基板上，不需要额外设计复杂的支撑机架。导杆的滑动行程与星形轮的偏心距直接相关，设计时可根据实际输入的位移量调整星形轮的中心到拨槽工作面的距离，匹配不同场景下的往复行程需求，比如用于人力手摇发电时可适当减小偏心距降低输入力矩，用于流体能量俘获时可增大偏心距提升低速下的传动效率。

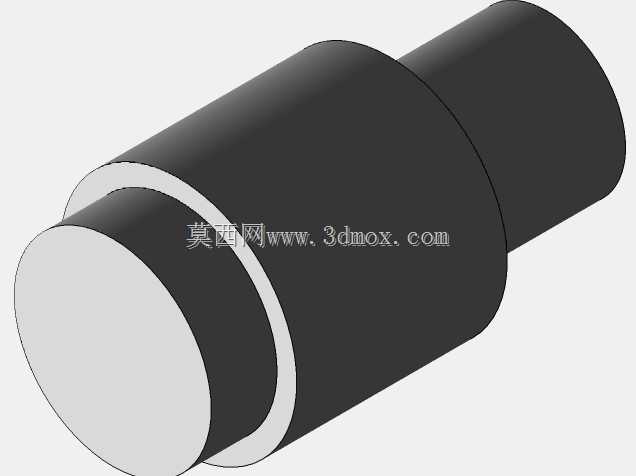

　　从运动特性来看，这套机构不存在死点位置，无论导杆从哪个方向开始施加作用力，都能顺利驱动中心轴转动，这一特性让它在无规则往复运动的能量采集场景中优势明显，不需要额外加装飞轮储能结构来跨越死点，简化了整体结构的复杂度。各滑动副之间采用间隙配合设计，配合面的粗糙度要求控制在Ra1.6以下，降低滑动过程中的摩擦阻力，同时在滑块位置预留了润滑脂加注空间，可在长期免维护的工况下稳定运行。中心星形轮与中心轴采用键连接传递扭矩，轴端设置轴向限位挡圈，避免转动过程中出现轴向窜动，保证各滑块与拨槽的啮合位置始终处于设计区间内。

　　在功能特性上，这套机构可同时接受四个方向的直线运动输入，也可以单方向输入带动其余导杆做从动往复运动，既可以作为运动转换机构使用，也可以作为多方向同步运动的执行机构使用，比如在小型多工位冲压设备中，可通过中心轴的转动带动四个方向的冲压头完成同步冲压动作，拓展了结构的应用范围。设计时对各构件的质量做了均衡分配，星形轮采用对称结构设计，高速转动时不会产生额外的离心振动，导杆采用等直径光轴设计，往复运动过程中的惯性力相互抵消，降低了整体运行的振动噪声。
