球形4R空间连杆传动机构结构设计

　　在多自由度空间传动的设备场景里，这类球形4R连杆机构常被用作变角度动力传递的核心构件，区别于传统平面四杆机构仅能在单一平面内完成运动转换，该机构的四个转动副轴线全部汇交于同一空间球心点，可实现两个相交轴之间的连续回转运动传递，适配输入输出轴存在空间夹角、需要在摆动过程中保持定传动比或特定运动轨迹的工况，常见于工业机器人腕部关节、特种作业机械的转向传动单元、精密检测设备的角度调整模组中，能在紧凑的安装空间内完成多方向的运动换向，无需额外加装锥齿轮组等交错轴传动零件，大幅降低传动链路的装配累积误差。从实际功能特性来看，该机构的四个连杆通过铰接转动副依次串联，首尾两个连杆分别作为动力输入与输出端，中间两个连杆承担运动轨迹约束的作用，

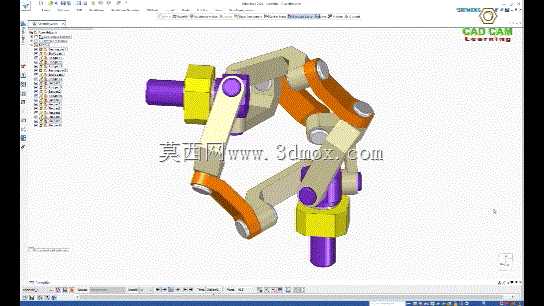

　　所有转动副的配合面均采用小间隙铰接设计，既保证转动过程无卡滞，又能将传动回程误差控制在极小范围内，运动过程中各构件的运动轨迹全部位于以汇交点为球心的同一球面上，不会出现构件间的运动干涉，可根据实际传动需求调整各连杆的有效长度、转动副的铰接角度，匹配不同的输入输出轴夹角、摆动角度范围，当输入轴做连续整周回转时，输出轴可按照预设的运动规律做定角度往复摆动或者连续回转，运动规律完全由各杆的空间角度参数决定，无需额外添加凸轮、槽轮等辅助构件。做该结构的三维设计时，首先要确定四个转动副的公共汇交点，也就是机构的球面中心，所有转动副的轴线必须严格通过该点，这是保证机构能顺畅运动的核心前提，一旦某一转动副轴线偏离汇交点，

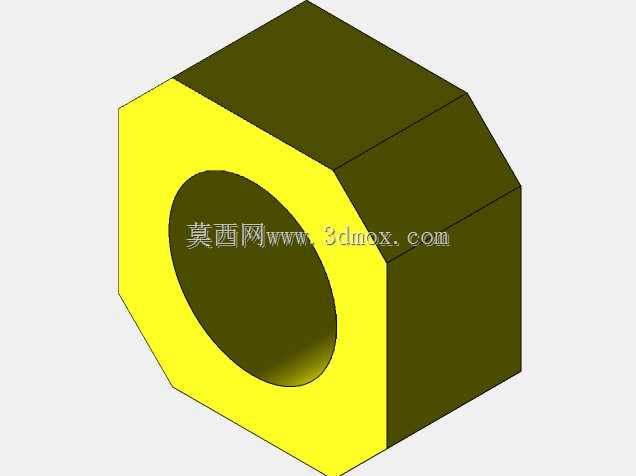

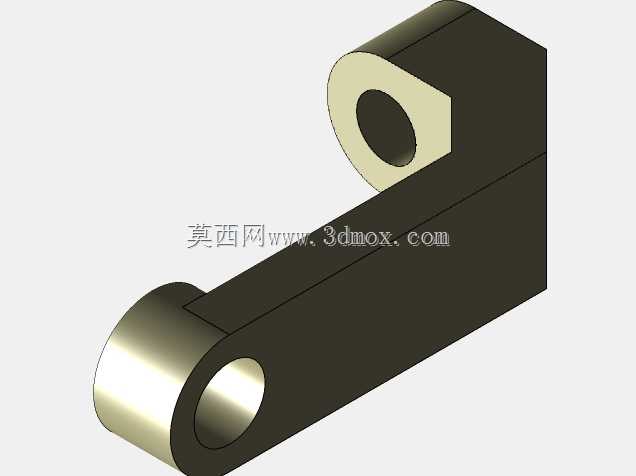

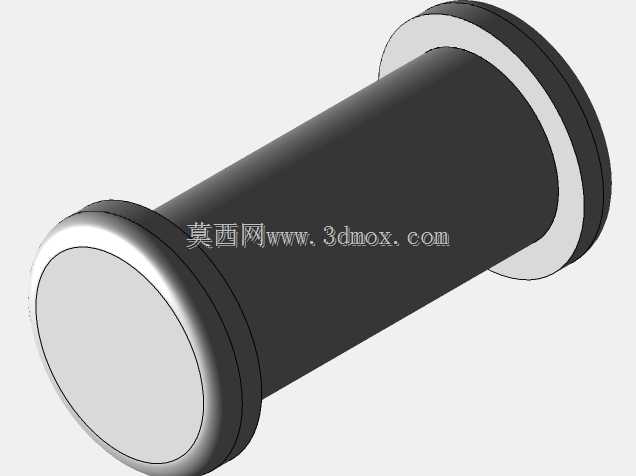

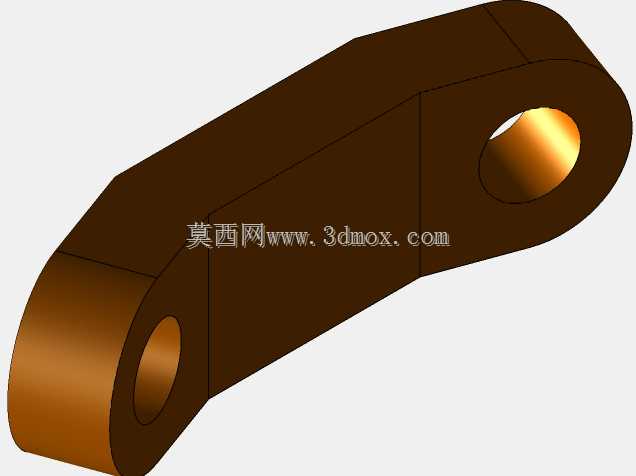

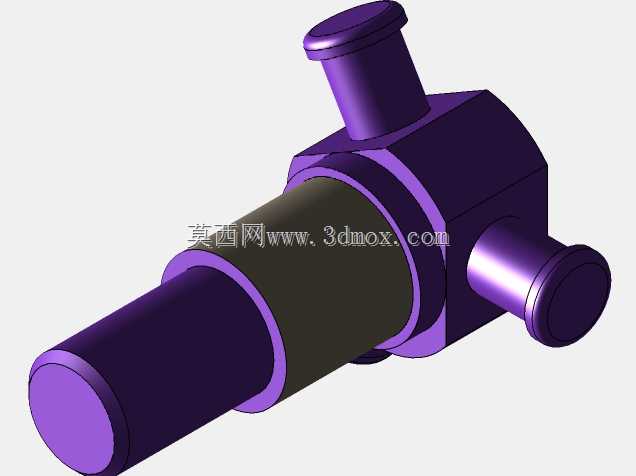

　　机构运动过程中就会出现过约束，导致构件卡滞甚至无法装配。建模过程中先以汇交点为原点建立空间坐标系，依次确定每个转动副的轴线方向向量，再根据预设的传动角、行程速比系数计算各连杆的有效长度，连杆的截面尺寸根据传递的扭矩大小做强度校核，铰接位置的销轴直径要满足抗剪强度要求，连杆本体做轻量化挖槽处理，降低运动过程中的转动惯量，减少高速运转时的惯性冲击。考虑到实际安装场景，该机构的输入、输出端均设计为同轴的轴段结构，可直接通过联轴器与外部动力轴、负载轴连接，安装时需要保证输入轴、输出轴的轴线延长线同样通过机构的球面汇交点，否则会引入附加弯矩，加剧铰接副的磨损。机构整体的径向尺寸由最长连杆的回转半径决定，

　　轴向安装尺寸不超过两端轴段的伸出长度总和，可直接嵌入到设备的关节腔体内，不需要额外预留过大的安装空间。铰接位置预留有润滑脂注油通道，可定期加注润滑脂降低转动副的摩擦损耗，各连杆的边角位置均做倒圆角处理，避免运动过程中锐边剐蹭周边的管线或者其他构件。在实际选型适配时，可根据设备的负载等级调整连杆的材质，轻载场景下选用工程塑料或者铝合金材质降低整体重量，重载传动场景下选用合金钢材质并做表面淬火处理，提升铰接面的耐磨性能。不同于齿轮传动需要严格保证中心距、齿面啮合间隙，该连杆机构对安装误差的容忍度更高，只要保证各转动副轴线汇交，即使存在小范围的安装位置偏差，也能通过铰接副的微小间隙补偿，不会出现传动卡死的问题，在一些工况恶劣、存在小幅振动的设备场景中，这种传动结构的可靠性要高于精密齿轮传动，且维护成本更低，不需要定期调整啮合间隙或者更换磨损的齿面零件。
