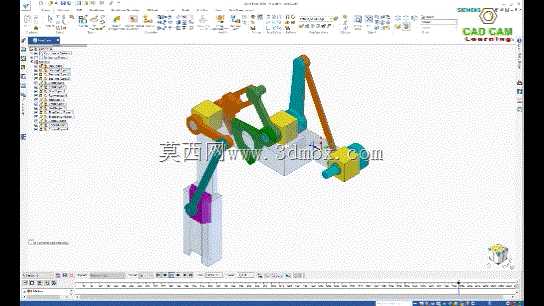

带驻留功能的多色曲柄滑块联动机构

　　在自动化装配、间歇送料以及特定工位需要短暂停留的生产场景中，常规曲柄滑块机构因滑块做连续往复运动，无法满足工位驻留的工艺要求，这类带驻留特性的曲柄滑块联动结构，正是为适配这类工况开发的典型传动构件。从实际应用场景来看，这类机构常被集成在小型自动化专机的送料单元、包装设备的推料工位、以及轻工机械的间歇执行端，替代传统需要搭配凸轮分割器的复杂传动链，在小负载、短行程的往复动作场景下，能大幅简化设备的传动结构，减少动力输入点的数量。

　　从功能特性上看，这套机构通过多组连杆的铰接配合，在曲柄整周回转的过程中，滑块运行到指定行程端点时，会维持一段短暂的静止驻留时间，这段驻留窗口刚好可以配合执行端完成检测、装配、压合等需要相对静止的工艺动作，不需要额外添加位置锁定或者间歇控制组件。和普通对心、偏置曲柄滑块机构相比，它的运动曲线在驻留段的速度波动几乎为零，不会出现普通机构到行程端点时的刚性冲击，运行过程中连杆铰接点的受力更均匀，能有效降低铰接处销轴的磨损速率，延长构件的维护周期。

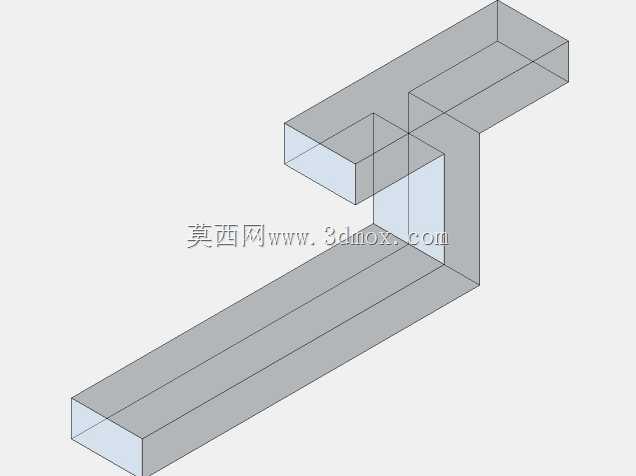

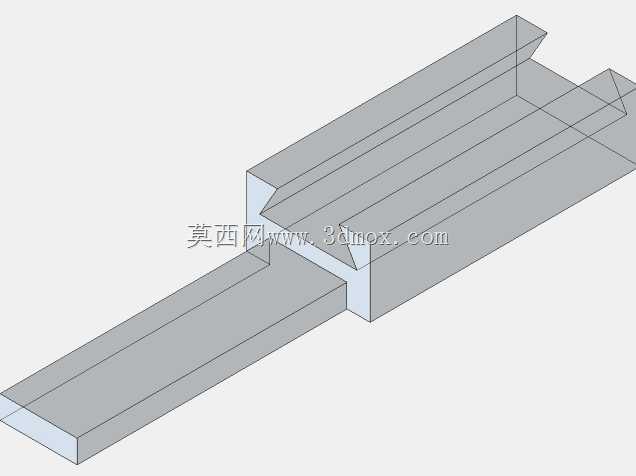

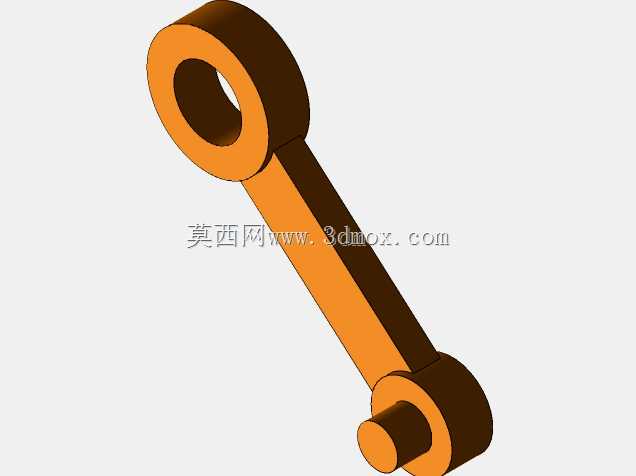

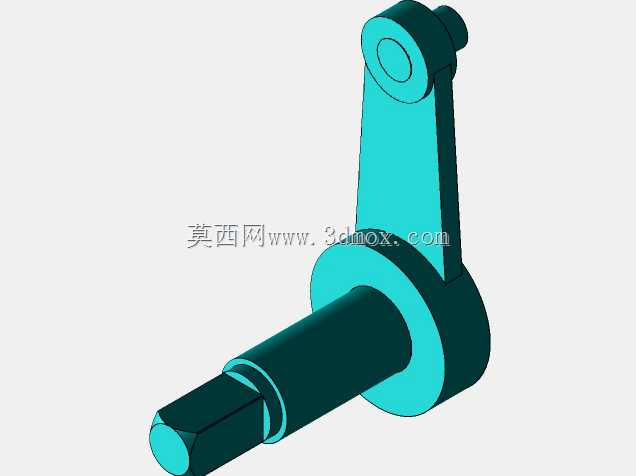

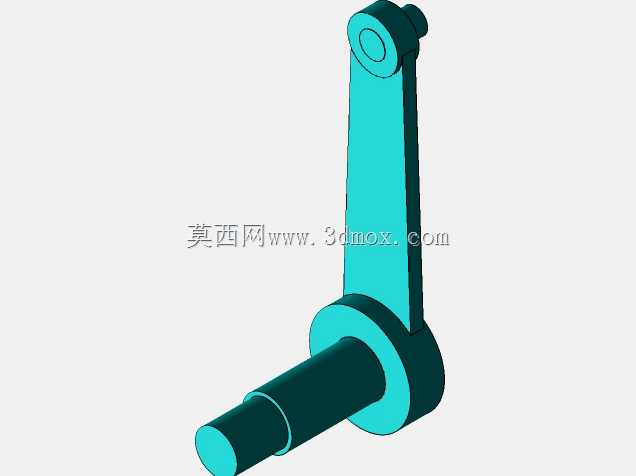

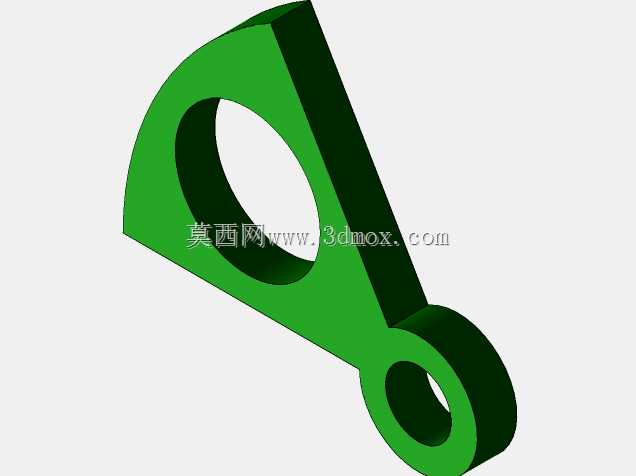

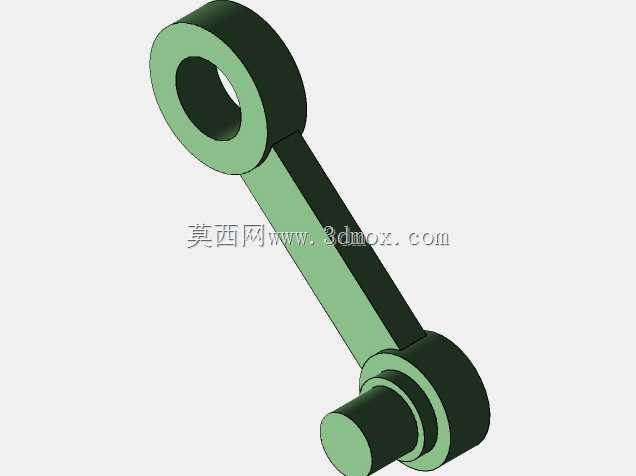

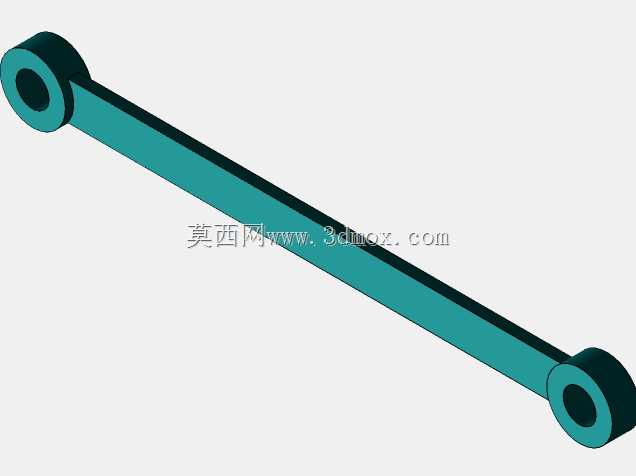

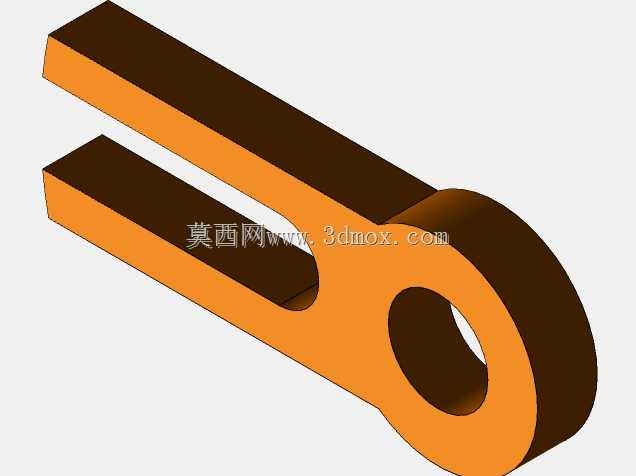

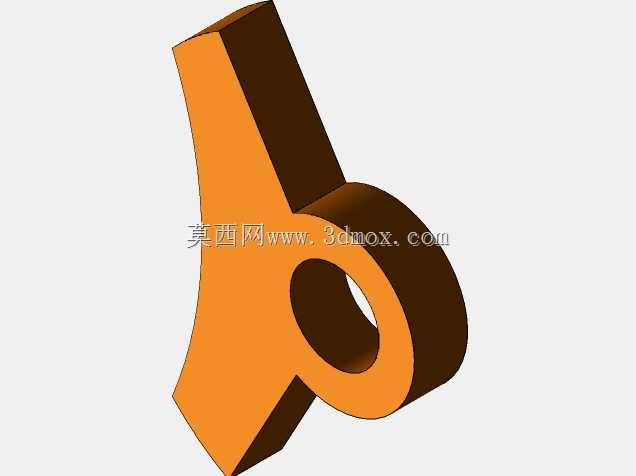

　　设计这套结构的时候，首先要明确驻留行程对应的曲柄转角范围，根据实际工位需要的动作时长，换算成曲柄回转的角度区间，再反向推导各段连杆的长度配比，既要保证驻留段滑块的位移量控制在工艺允许的误差范围内，也要避免连杆之间出现运动死点或者干涉碰撞。建模过程中需要逐一验证每个铰接点的运动轨迹，尤其是多组彩色区分的连杆构件，不同颜色对应的是不同运动层级的传动杆，其中和曲柄直接相连的主动杆需要做动平衡校验，避免高速回转时产生额外的振动；和滑块相连的从动杆，其铰接孔的配合公差要选基孔制间隙配合，保证往复运动时不会出现卡滞。

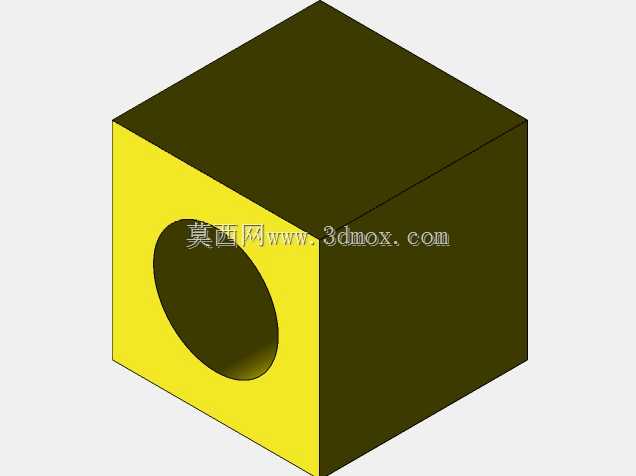

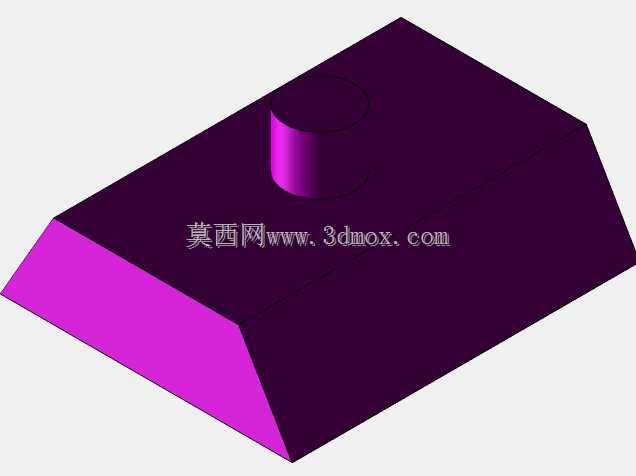

　　关于安装边界与外形尺寸，这套机构的整体安装基面为底部的立式支撑座，支撑座上预留了标准的螺栓安装孔位，可直接固定在设备的安装台面上，输入轴端位于曲柄的回转中心位置，可通过联轴器直接和减速电机的输出轴相连，不需要额外加装传动齿轮或者皮带轮。机构的横向最大运动边界出现在曲柄回转到与连杆共线的位置，纵向的高度边界由最长的立式连杆决定，安装时需要在滑块的运动方向预留足够的避让空间，避免周边的管线、其他构件和运动的连杆发生剐蹭。滑块部分的输出端预留了标准的连接接口，可以根据实际需求加装推头、夹具、吸盘等不同的执行末端，适配不同的工艺动作需求。

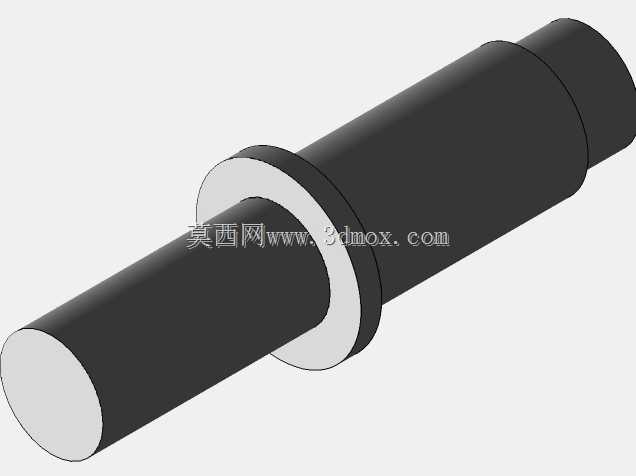

　　在实际选型适配的时候，要根据工位需要的推料力、驻留时长来调整各连杆的截面尺寸，小负载场景下可以选用硬质铝合金作为连杆材料降低整体重量，负载稍大的场景则可以替换为45号钢做调质处理，提升构件的刚性。铰接处的销轴建议选用标准的圆柱销搭配自润滑衬套，不需要频繁加注润滑油就能维持长时间的顺畅运行，适合在洁净度要求较高的装配车间使用。另外这套机构的运动逻辑可以通过调整其中一组调节连杆的长度，小幅改变驻留时间的长短，不需要重新加工所有构件，就能适配一定范围内的工艺参数调整，在小批量定制的自动化设备上有很强的适配性。
