可变孔径快门式光圈调节机构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:482688
  • 可变孔径快门式光圈调节机构
  • 可变孔径快门式光圈调节机构
  • 可变孔径快门式光圈调节机构
  • 可变孔径快门式光圈调节机构
  • 可变孔径快门式光圈调节机构
  • 可变孔径快门式光圈调节机构

  这类光圈调节结构最早脱胎于光学成像设备的通光量控制需求,现在早已不局限于相机镜头领域,在工业激光设备的光路调节、科研光学实验台的光阑组件、特种通风管路的风量调节、甚至部分精密流体控制的通径切换场景中都有广泛应用。不同于常规的闸板、蝶阀类通径调节结构,这种多叶片同步收拢的结构可以在极小的轴向安装空间内,实现中心通径从零到最大口径的连续无级调节,且调节全程通径始终保持正圆形,不会出现偏心、异形遮挡的问题,这对需要保证光路、流道中心同轴度的场景来说是不可替代的结构优势。

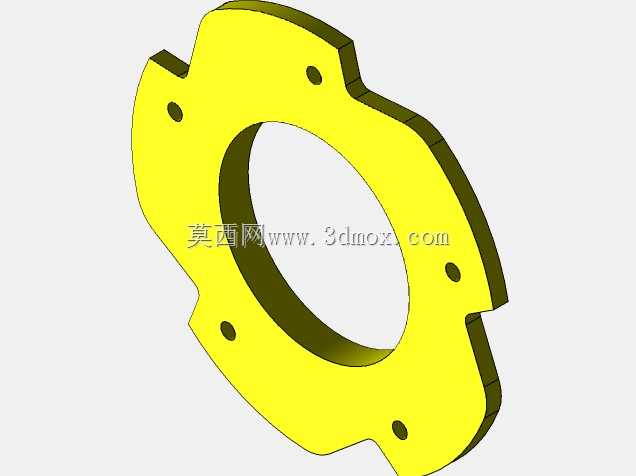

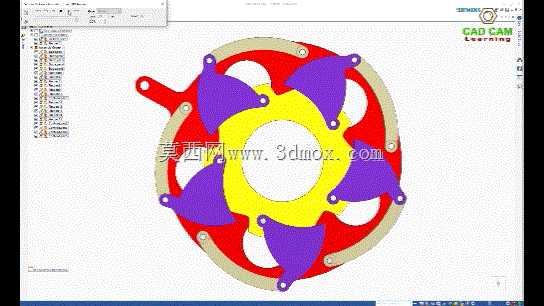

  从结构设计逻辑来看,这套机构的核心是固定基座、活动叶片、驱动环三个核心部分的配合。固定基座作为整个组件的安装基准,外圈预留了带安装孔的延伸支耳,支耳上的通孔位置公差需要控制在±0.02mm以内,保证组件安装到配套设备上时,中心通径和设备的光路、流道中心完全重合,不会出现偏心导致的通光、通流不均问题。基座的环形端面上均匀分布了6个叶片定位转轴,每个转轴的位置度公差直接决定了叶片收拢后的闭合间隙,实际加工中如果单个转轴位置偏移超过0.05mm,就会出现叶片闭合时缝隙过大、或者张开时不同步卡滞的问题。

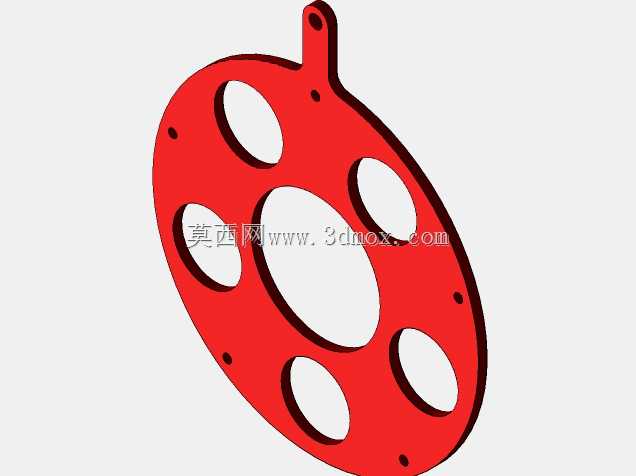

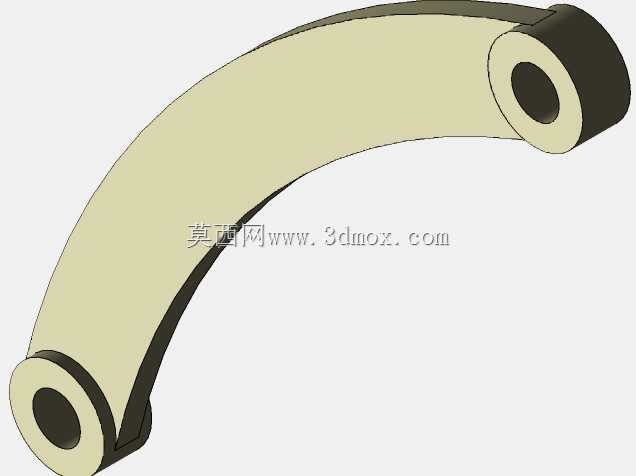

  驱动环套在固定基座的外圈环形槽内,可以绕基座中心做定轴转动,环体上对应每个叶片的位置都开有斜向的驱动滑槽,每个叶片的一端通过转轴固定在基座上,另一端的驱动销嵌在驱动环的斜槽内。当驱动环受外力转动时,斜槽会推动每个叶片的驱动销同步位移,带动所有叶片绕各自的基座转轴同步摆动,6个叶片的内边缘共同围出中心的通径区域,随着驱动环的转动角度变化,通径可以在全闭到全开之间连续变化。这种结构的传动比完全由斜槽的曲线轨迹决定,设计时可以根据调节精度需求调整斜槽的斜率,比如需要精细调节小通径的场景,可以在小开度段把斜槽斜率设计得更平缓,让驱动环转动更大角度对应通径更小的变化量,提升微调精度;需要快速开闭的场景则可以加大斜槽斜率,让驱动环小角度转动就能实现全行程开闭。

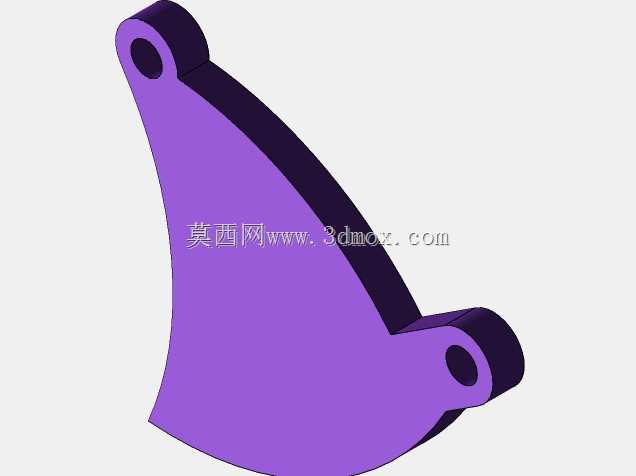

  叶片的外形轮廓是整个结构设计的难点,每个叶片的内边缘和相邻叶片的贴合面都需要做曲线拟合,既要保证收拢时相邻叶片完全贴合没有缝隙,又要保证张开到最大口径时所有叶片不会互相干涉,同时叶片的厚度要尽可能薄,减少整个组件的轴向尺寸——常规同通径的这类光圈机构,轴向厚度可以控制在10mm以内,远小于同规格蝶阀、闸板的安装厚度,非常适合安装空间紧凑的光学设备、精密仪器内部。叶片的边角位置都做了R0.3以上的圆角处理,避免装配和运动过程中锐边刮蹭相邻零件,也减少应力集中导致的叶片变形。

  安装边界方面,这类结构的固定基座外径根据最大通径设计,常规通径50mm规格的光圈机构,基座外径一般在85mm左右,驱动环的转动行程对应的驱动臂摆角在35°到45°之间,驱动端可以连接步进电机、手动旋钮、电磁铁等多种驱动件,适配自动控制和手动调节的不同场景。实际装配时需要注意每个叶片驱动销和滑槽的配合间隙,间隙控制在0.01-0.03mm之间最合适,间隙过大会导致通径调节出现空程,间隙过小则会在温度变化时出现卡滞。另外所有叶片的平面度需要控制在0.02mm以内,避免运动过程中叶片翘曲导致互相剐蹭,影响调节顺畅度。

  在工业场景应用中,这类结构如果用于光路调节,叶片表面一般会做黑色阳极氧化或者发黑处理,减少光线反射对光路的干扰;如果用于通风或者流体调节,则会根据接触介质选择对应的耐腐蚀材料,同时在叶片贴合面增加密封胶条,提升闭合时的密封性能。相比其他通径调节结构,这种多叶片同步结构的调节阻力非常均匀,全程驱动力矩波动不超过15%,不管是手动调节还是电机驱动,都能获得非常平顺的操作手感,不会出现卡顿、跳变的问题,这也是它在精密调节场景中被长期沿用的核心原因。
