OTECO GV250对焊接缝闸阀结构设计

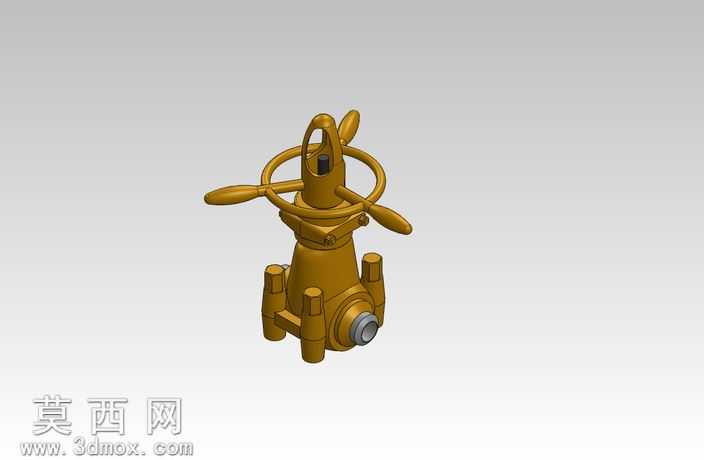

本模型为OTECO GV250对焊接缝闸阀的三维设计成果，建模阶段以工业闸阀的实际工程尺寸为基准，先完成整体结构的比例搭建，再逐步细化各功能部件的细节特征。建模过程中优先还原阀体的承压结构，对焊接端的坡口尺寸、阀体中腔的容闸空间、阀杆的升降行程区间都做了精准的参数化设定，确保各部件装配后不存在干涉问题，符合实际阀门的运动逻辑。材质渲染上，阀体主体采用黄铜材质的视觉表现，调整金属材质的粗糙度、反射率参数，还原铸铜阀体的哑光金属质感，手轮部分匹配同系金属色调，密封端的金属密封面做了高光处理，区分不同功能区域的材质差异，让整体模型的视觉呈现贴近工业实物的质感。结构设计上，该闸阀采用顶部手轮驱动结构，手轮搭配辅助操作柄，适配高压工况下的大扭矩操作需求，阀杆与阀体的连接部位做了密封结构的细节还原，阀体两侧的对焊连接端预留了标准焊接坡口，可直接对接对应管径的工业管道，阀体侧面的紧固凸台结构也完整还原，用于装配阀盖的紧固连接件，保障阀体中腔的密封性能。设计思路围绕高压工况下的管道流体截断需求展开，整体结构紧凑，操作部件的布局符合人工操作的人机工程要求，各部件的连接关系完全参照实物闸阀的装配逻辑搭建，既保证了外观的还原度，也完整呈现了闸阀内部的升降闸板、阀杆传动、密封副等核心结构，可用于阀门结构教学、管道系统装配模拟、工业场景可视化展示等场景，模型的各部件均做了独立的特征分组，方便后续进行结构拆解、工程出图或者二次修改调整。
