法兰连接明杆楔式单闸板闸阀结构设计

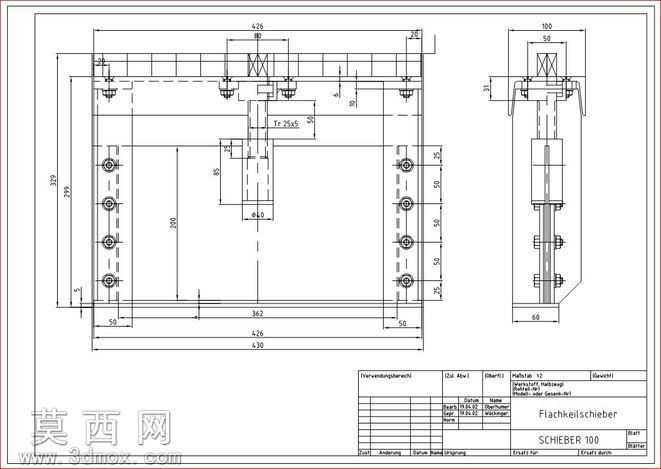

本闸阀三维建模严格遵循机械制图投影规范，以二维工程图的尺寸标注为核心基准开展全参数化设计，建模初始阶段先梳理整体装配逻辑，明确阀体、阀盖、闸板、阀杆、手轮、密封填料、连接螺栓、中法兰垫片等核心零部件的层级装配关系，先搭建阀体主体的基础轮廓，按照工程图标注的阀体长度、中法兰连接尺寸、进出口通径、侧部螺栓孔排布位置与孔径参数，通过拉伸、切除、阵列等特征完成阀体流道、中法兰密封面、螺栓连接凸台的结构构建，保证阀体流道的同轴度与法兰密封面的平面度符合管路连接的公差要求。后续依次完成其余零部件的建模：阀盖部分匹配阀体中法兰的连接尺寸，设计填料函腔室、阀杆导向孔、上密封座结构，预留填料压盖的安装定位空间；闸板采用楔式密封结构，按照标注的楔角参数构建密封面，保证与阀体阀座密封面的贴合角度完全匹配，同时设计与阀杆的T型连接槽，确保阀杆升降动作可顺畅带动闸板完成启闭；阀杆部分设计梯形传动螺纹段、与闸板连接的T型头、与手轮配合的方驱段，同时保证各段轴径的同轴度，避免升降过程出现卡滞；手轮部分按照工程图的轮辐、轮毂尺寸建模，设计与阀杆配合的方孔，保证操作扭矩的有效传递；密封填料、填料压盖、连接螺栓、密封垫片等标准件与辅助零件均按照对应规格完成参数化建模，保证装配时的配合精度。建模完成后开展虚拟装配校验，按照实际装配顺序依次装入各零部件，检查螺栓连接的孔位对齐度、阀杆升降的行程范围、闸板全开全关位置的限位合理性，排查是否存在零部件干涉问题，针对干涉位置微调对应特征的尺寸参数，保证整体装配关系完全符合工程设计要求。材质与渲染阶段，为不同零部件匹配对应工业材质：阀体、阀盖、闸板采用铸钢材质，调整金属粗糙度与哑光质感还原铸件表面特征；阀杆采用不锈钢材质，提高表面反光度表现精加工后的金属光泽；手轮采用铸铁材质搭配哑光漆面效果；密封填料、垫片采用橡胶类非金属材质，调整漫反射参数区分非金属与金属部件的视觉差异；连接螺栓采用镀锌碳钢材质，表现紧固件的表面质感。渲染阶段采用正交视角搭配柔和工业光源，清晰展示闸阀的整体外形、法兰连接结构、手轮操作端、侧部螺栓排布特征，同时生成剖视图视角的渲染效果，直观展示内部阀杆、闸板、填料腔的结构布局，清晰呈现阀门的截断工作原理。整个设计过程严格遵循闸阀的设计规范，保证各零部件的尺寸公差、配合关系满足实际工况的使用要求，可用于教学演示、产品选型展示、生产加工参考等场景。
