城市通勤山地款自行车结构三维设计

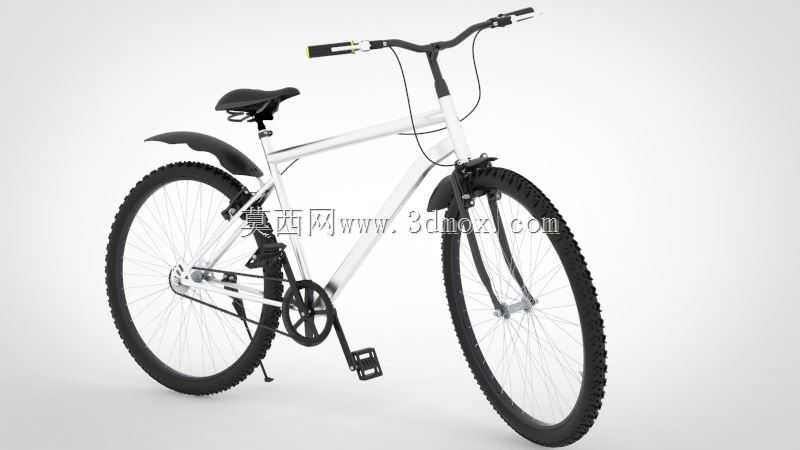

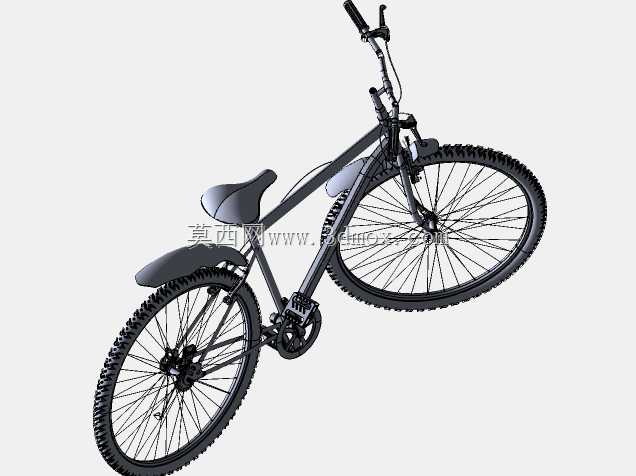

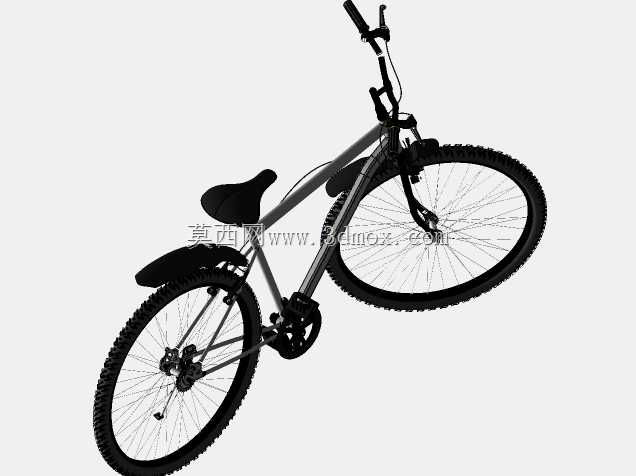

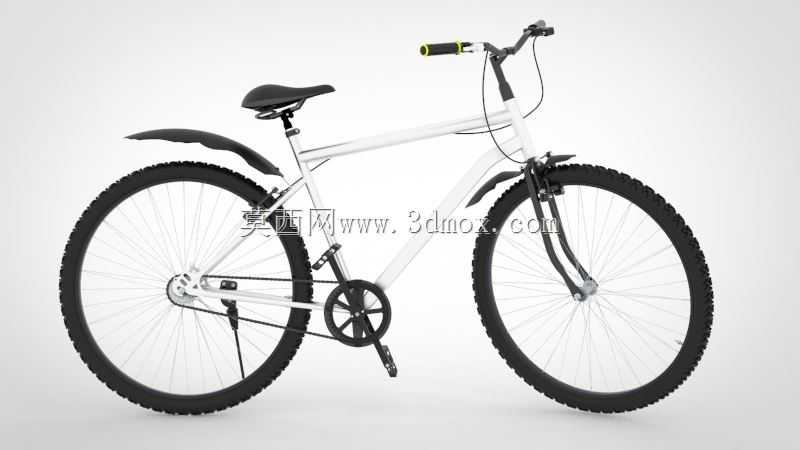

　　日常城市通勤与近郊非铺装路面骑行场景中，这类硬架结构自行车的适配性一直是结构设计阶段的核心考量点，不同于专业竞速车型对极致轻量化与气动外形的追求，这款车型的设计逻辑始终围绕耐用性、维护便捷性与骑行姿态的舒适度展开。从结构布局来看，整车采用经典的菱形高碳钢车架几何，上管与下管的管径配比经过多轮受力仿真验证，在应对路面颠簸带来的纵向冲击时，管材的形变区间控制在材料屈服强度的安全阈值内，不会出现长期使用后的车架金属疲劳变形问题；立管角度设置为73度，这个角度能够让骑行者的重心自然落在五通与后轮轴的中间区域，既不会因为重心过于靠前增加手腕的承压负担，也不会因为重心靠后在爬坡发力时出现前轮抬升的打滑问题。

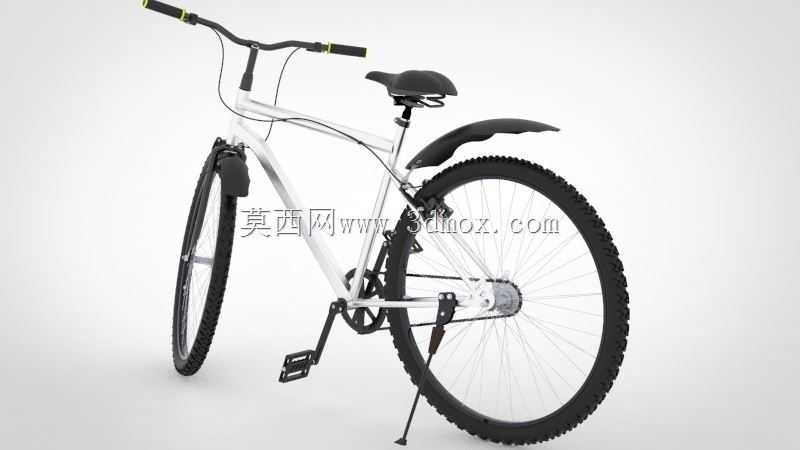

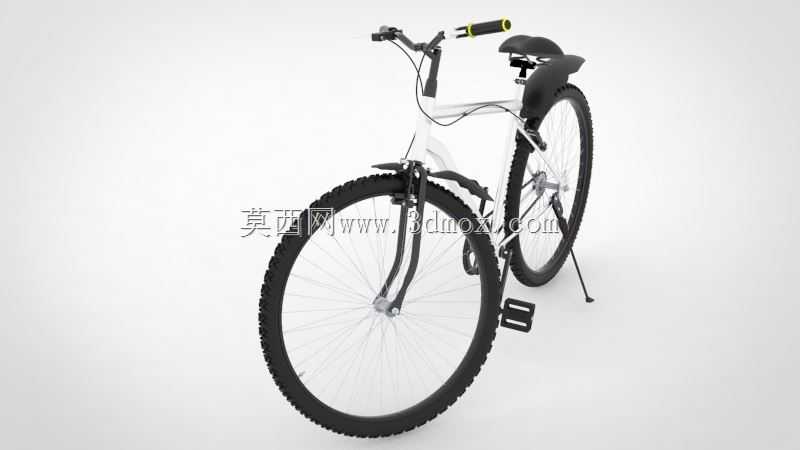

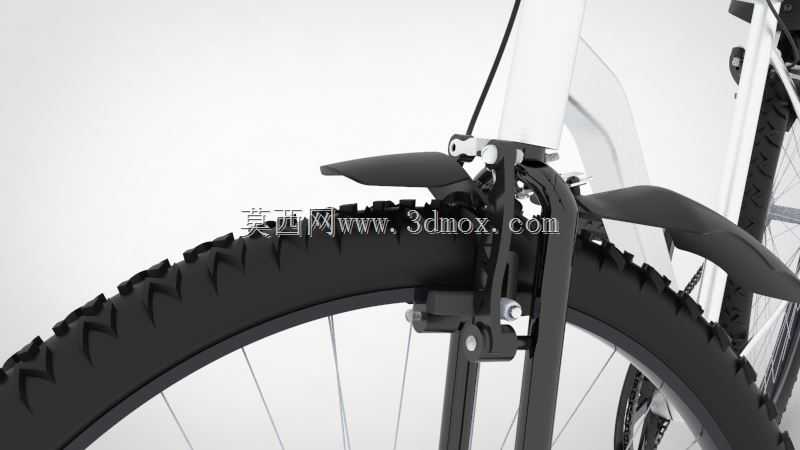

　　行走系统部分，前后轮均采用26英寸直径的山地胎配置，轮胎胎纹深度设置为1.8mm，兼顾铺装路面的滚动阻力与非铺装路面的抓地性能，轮组辐条采用交叉编法，每侧32根辐条的张力值统一调校在120N-140N区间，能够承受单侧轮组最大120kg的径向载荷，适配绝大多数成年使用者的体重范围。前后挡泥板的安装位置经过反复校核，与轮胎外轮廓的最小间隙控制在15mm，既不会因为间隙过小在轮胎沾附泥块时出现剐蹭卡滞，也不会因为间隙过大导致挡水挡泥的效果打折扣，挡泥板的固定支架采用三点式连接结构，分别固定在前叉腿、后上叉与后下叉位置，长期颠簸使用也不会出现支架松动移位的问题。

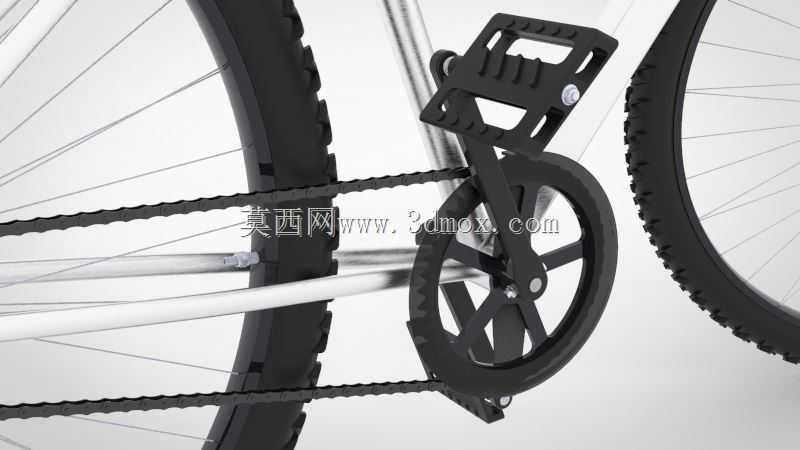

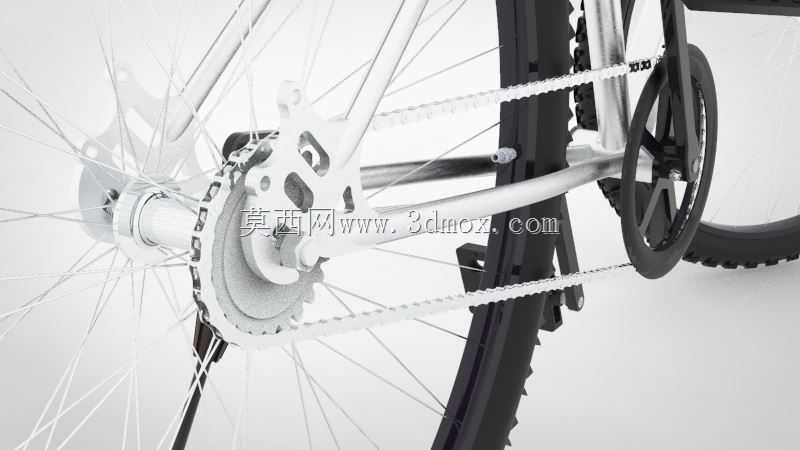

　　传动系统采用单速结构设计，省去了多速变速机构的复杂维护需求，牙盘与飞轮的齿比设置为2.4:1，这个齿比在城市通勤场景下，平路骑行的踏频维持在60-80转/分钟区间时，车速能够保持在15-18km/h的舒适区间，既不会因为齿比过小导致踏频过高产生骑行疲劳，也不会因为齿比过大在起步与上坡时需要施加过大的踩踏力。曲柄长度设置为170mm，适配绝大多数160cm-185cm身高使用者的腿长比例，脚踏采用防滑钉设计，在雨天鞋底沾水的情况下也能保证脚部与脚踏的摩擦力，避免踩脱打滑的安全隐患。

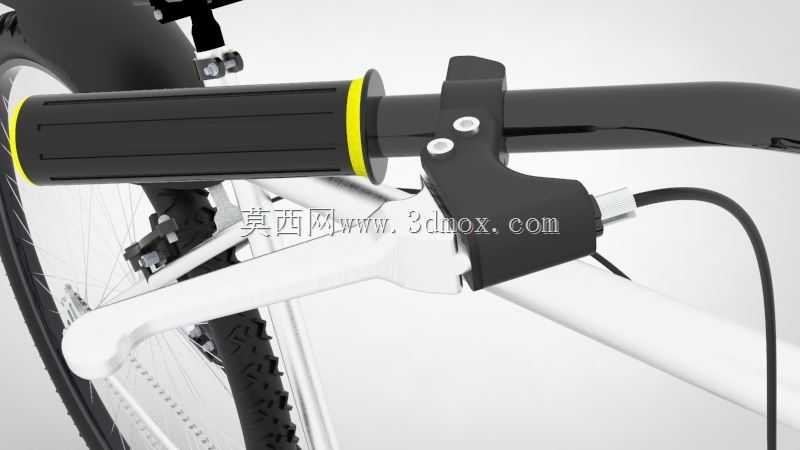

　　操控系统部分，车把采用直把设计，把横宽度设置为620mm，在城市车流中穿行时能够灵活避让障碍物，把套采用橡胶防滑材质，握径设置为32mm，符合成年人手掌抓握的舒适尺寸，刹车手柄的握距支持多档位调节，能够适配不同手掌大小的使用者，刹车线采用内线特氟龙涂层设计，线管走线全程采用平滑过渡，没有过小角度的弯折，保证刹车操作的手感轻盈且制动响应及时。鞍座采用宽面发泡填充设计，鞍座的前后位置与高度支持大范围调节，调节行程达到150mm，不同身高的使用者都能找到合适的骑行坐姿，鞍座下方的减震弹簧能够过滤掉路面细碎颠簸带来的冲击力，减少长距离骑行时的臀部不适感。

　　在安装边界的设计考量上，整车所有连接紧固件均采用标准公制规格，前后轮轴采用M10标准轴杆，车架各部位的安装螺孔均采用通用标准尺寸，后续使用者如果需要加装车筐、后座架、水杯架等附属配件，不需要对车架进行额外的打孔改装，直接利用预留的安装位即可完成装配。整车的整体长度控制在1750mm，车把最大转向角度为左右各45度，日常停放时占用的空间与常规家用自行车完全一致，不需要额外预留特殊的停放空间。从结构可靠性的角度出发，所有转动部位的轴承均采用密封式设计，能够阻挡日常使用中的灰尘与雨水进入轴承内部，延长轴承的维护周期，正常城市使用场景下，轴承的免维护时长可以达到两年以上，大幅降低使用者的日常维护成本。
