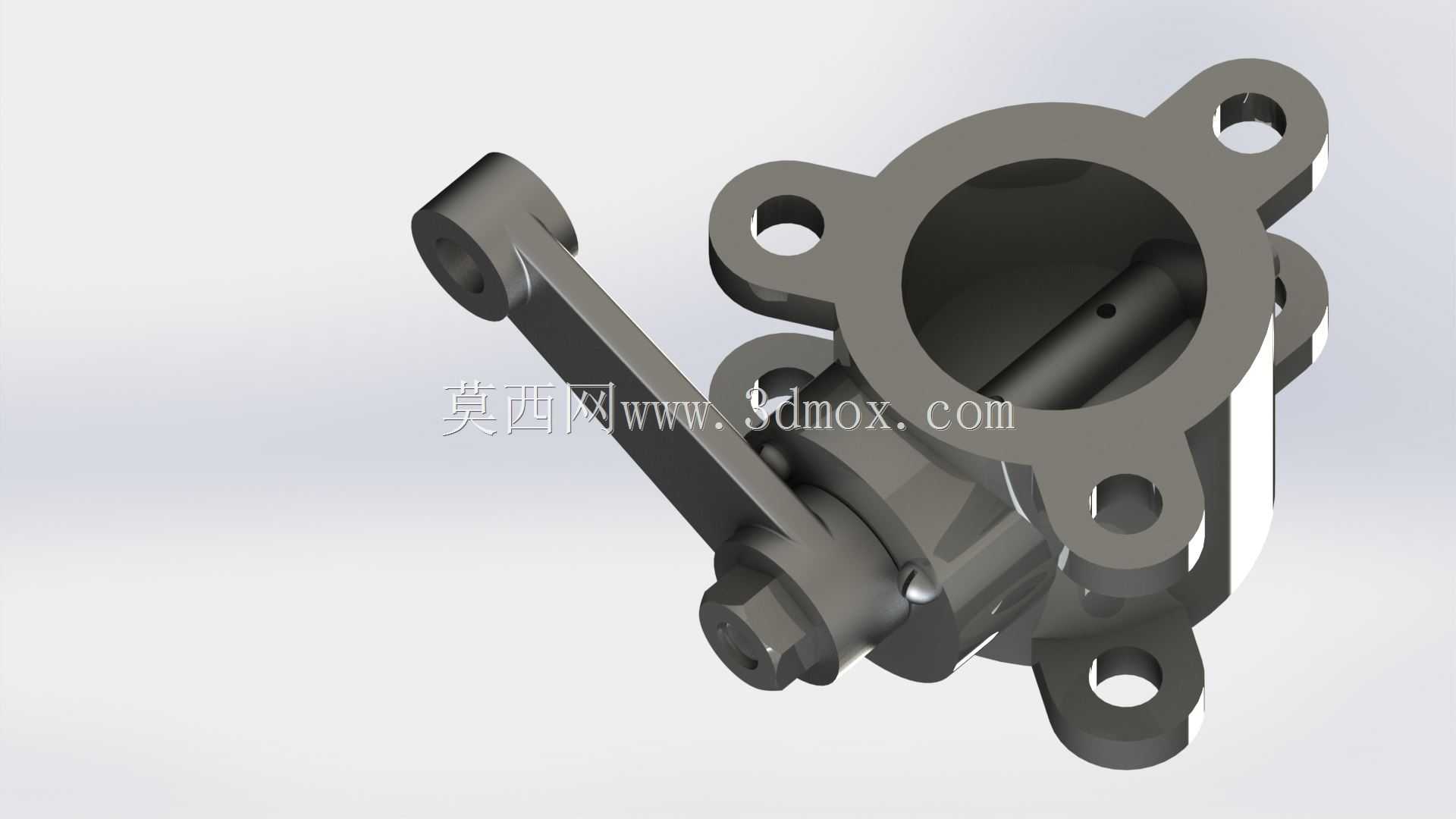

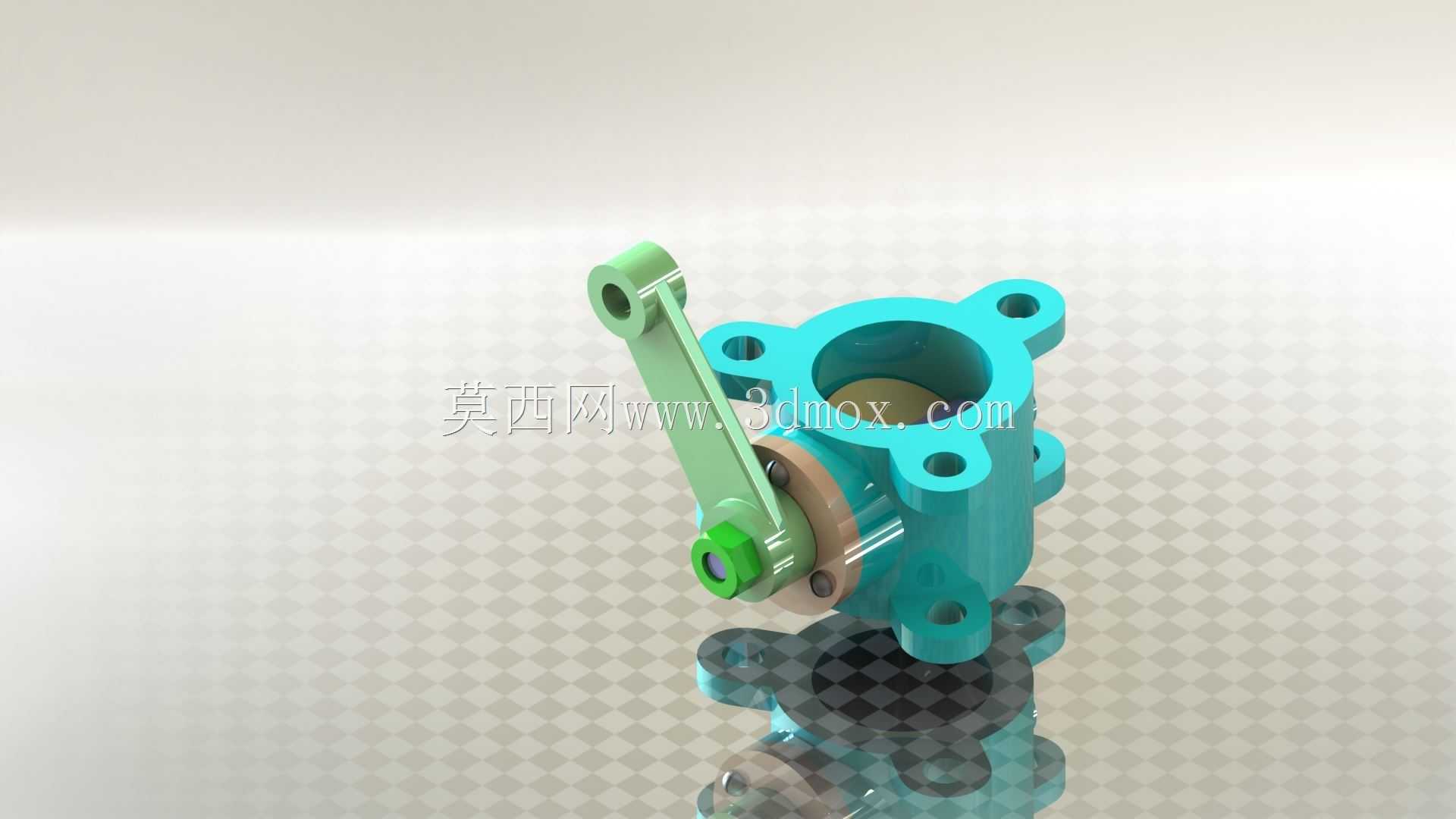

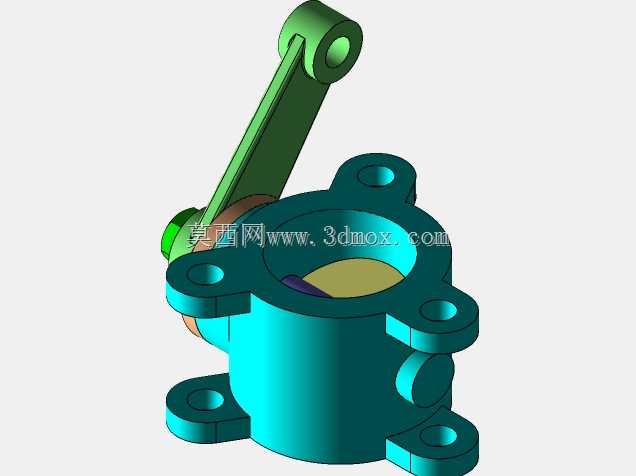

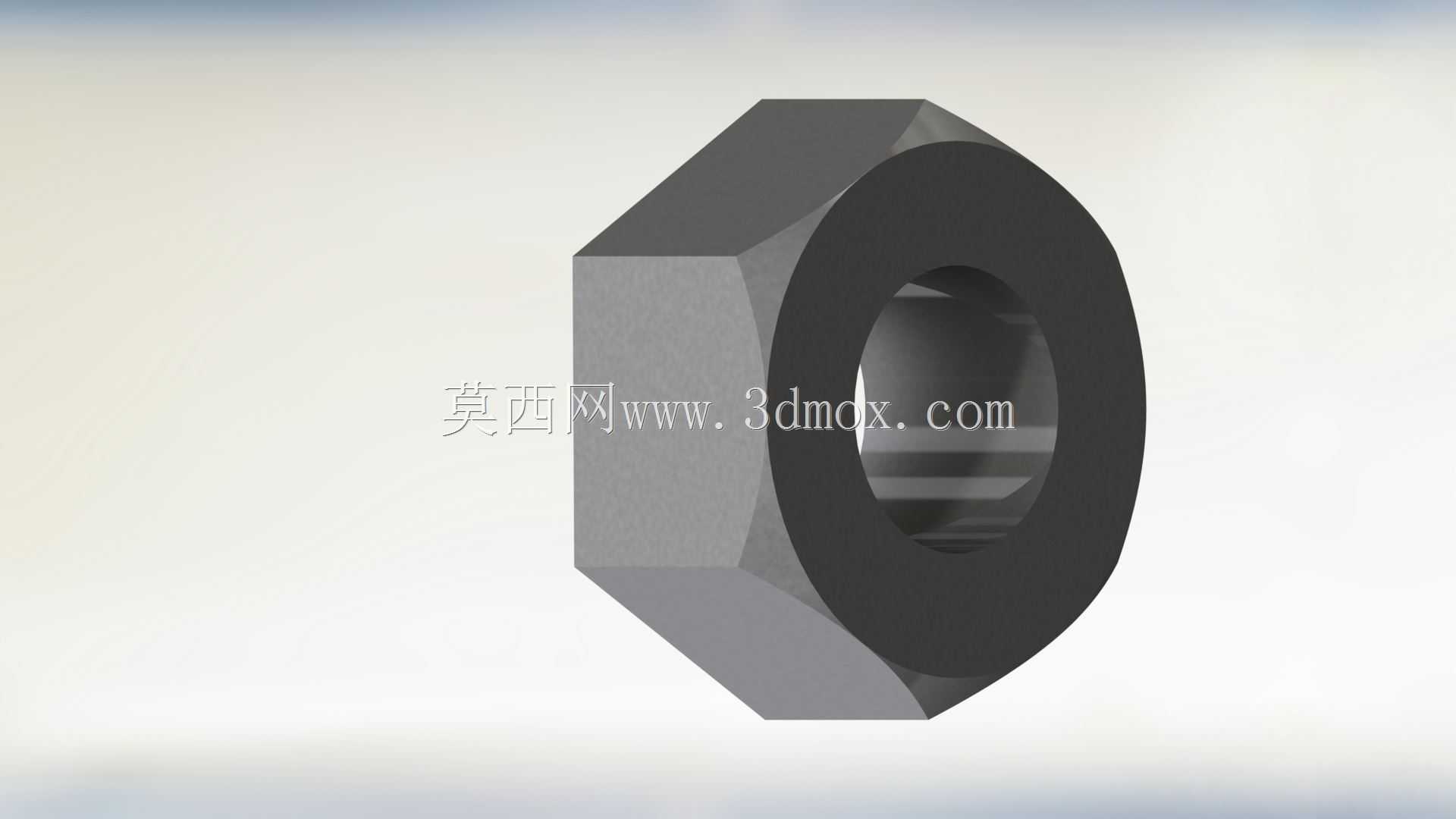

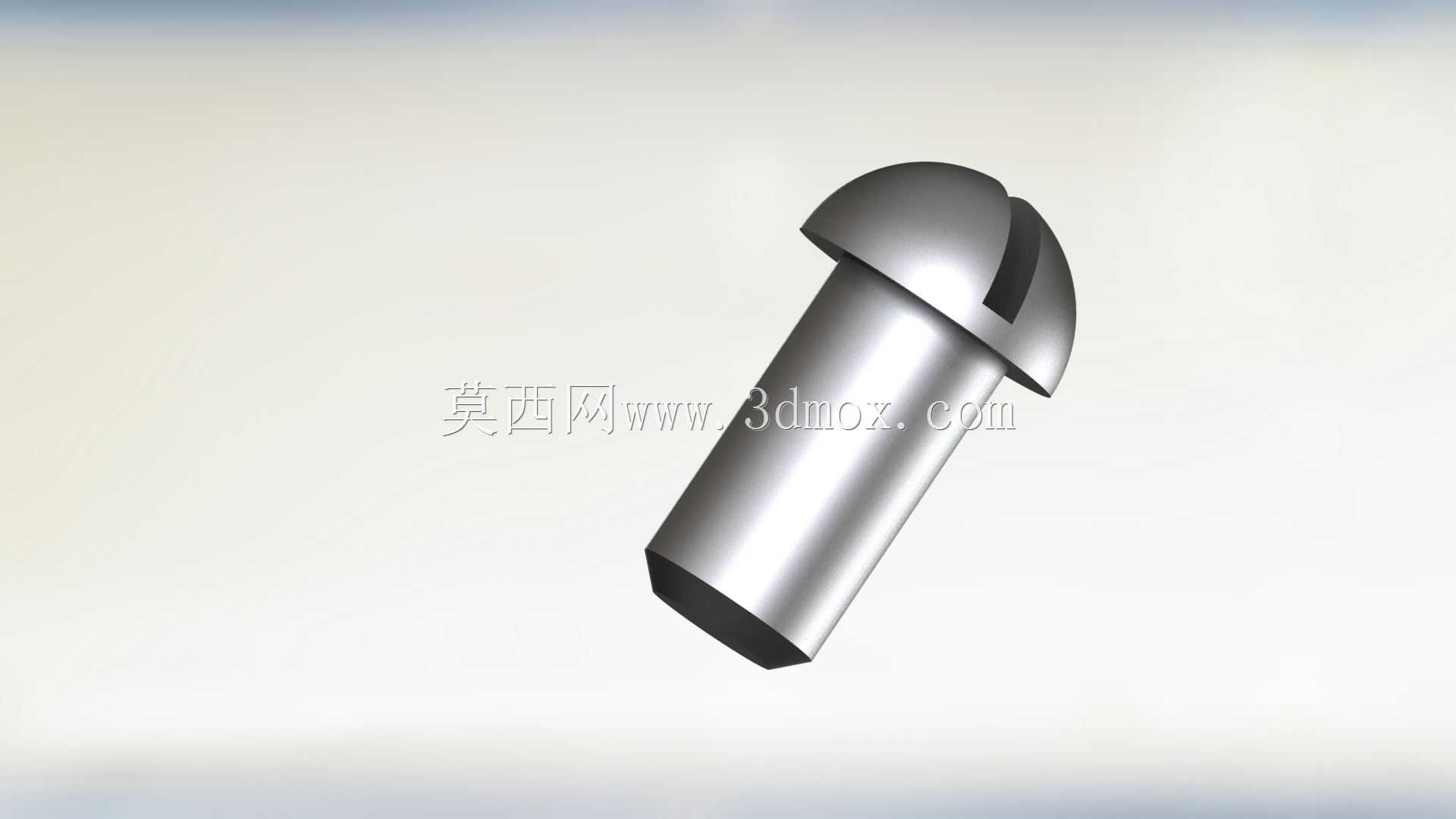

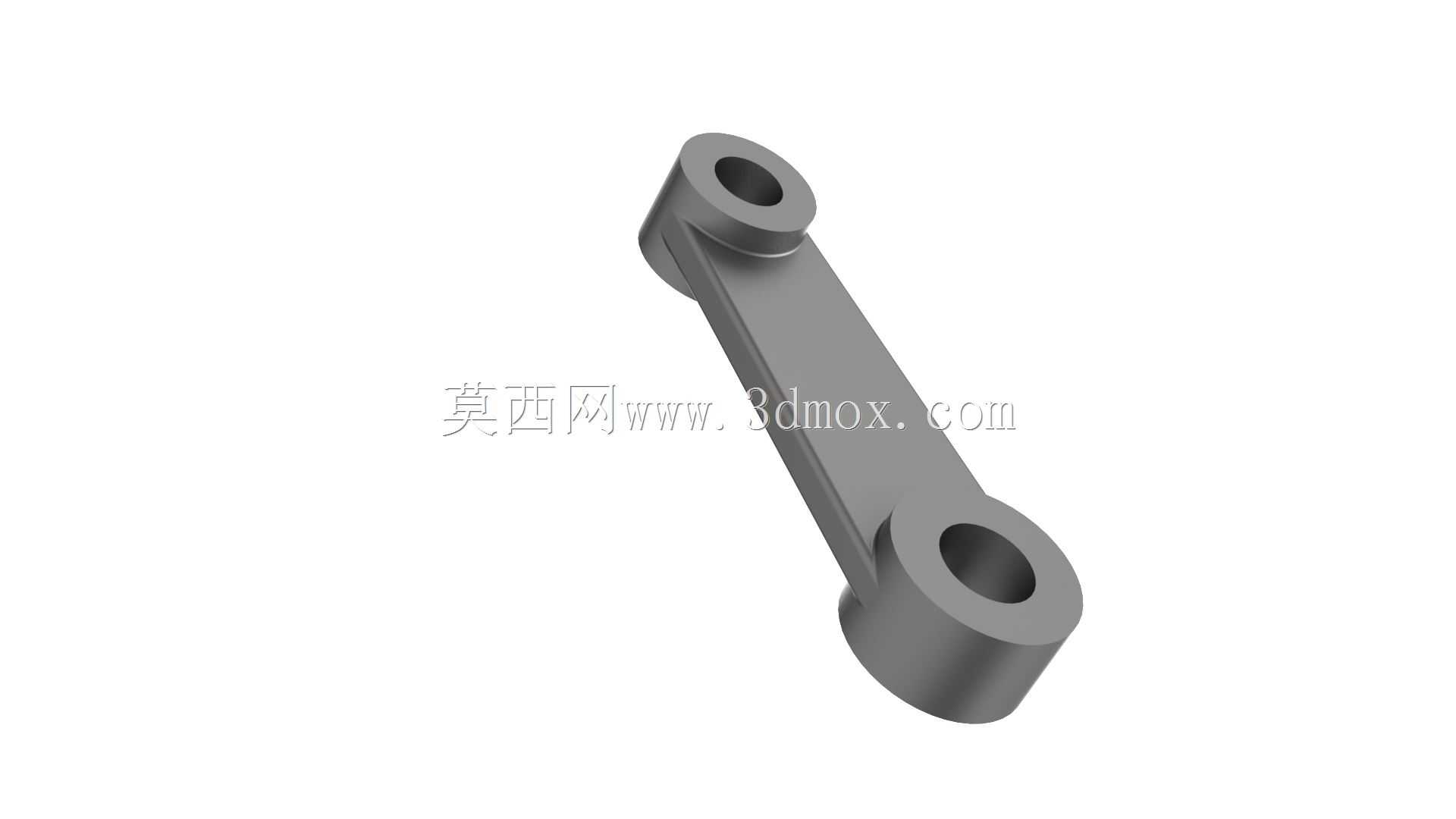

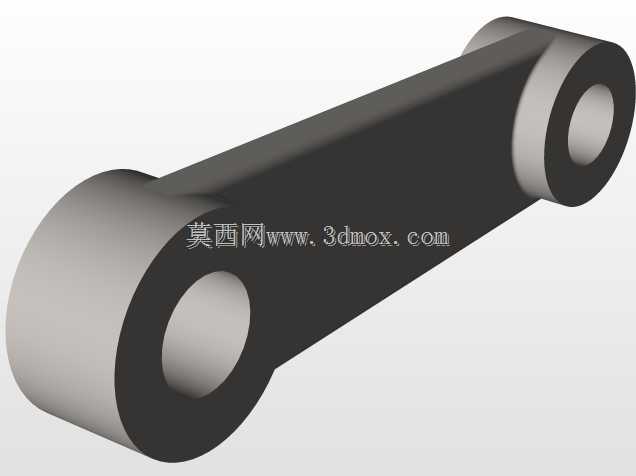

法兰式蝶阀驱动端结构三维设计

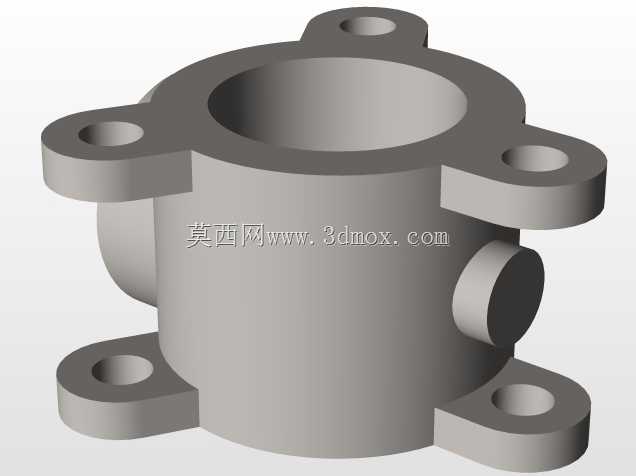

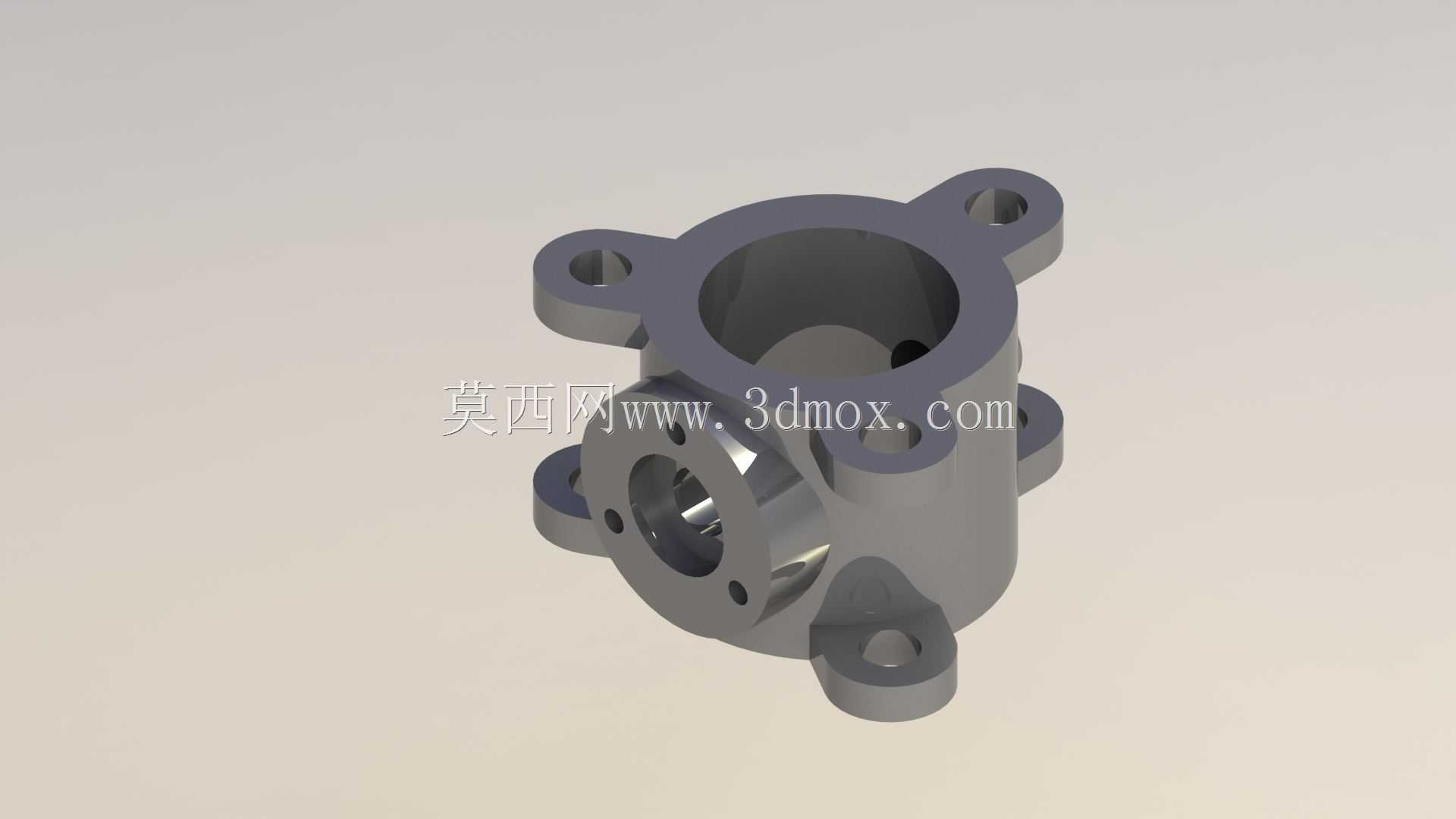

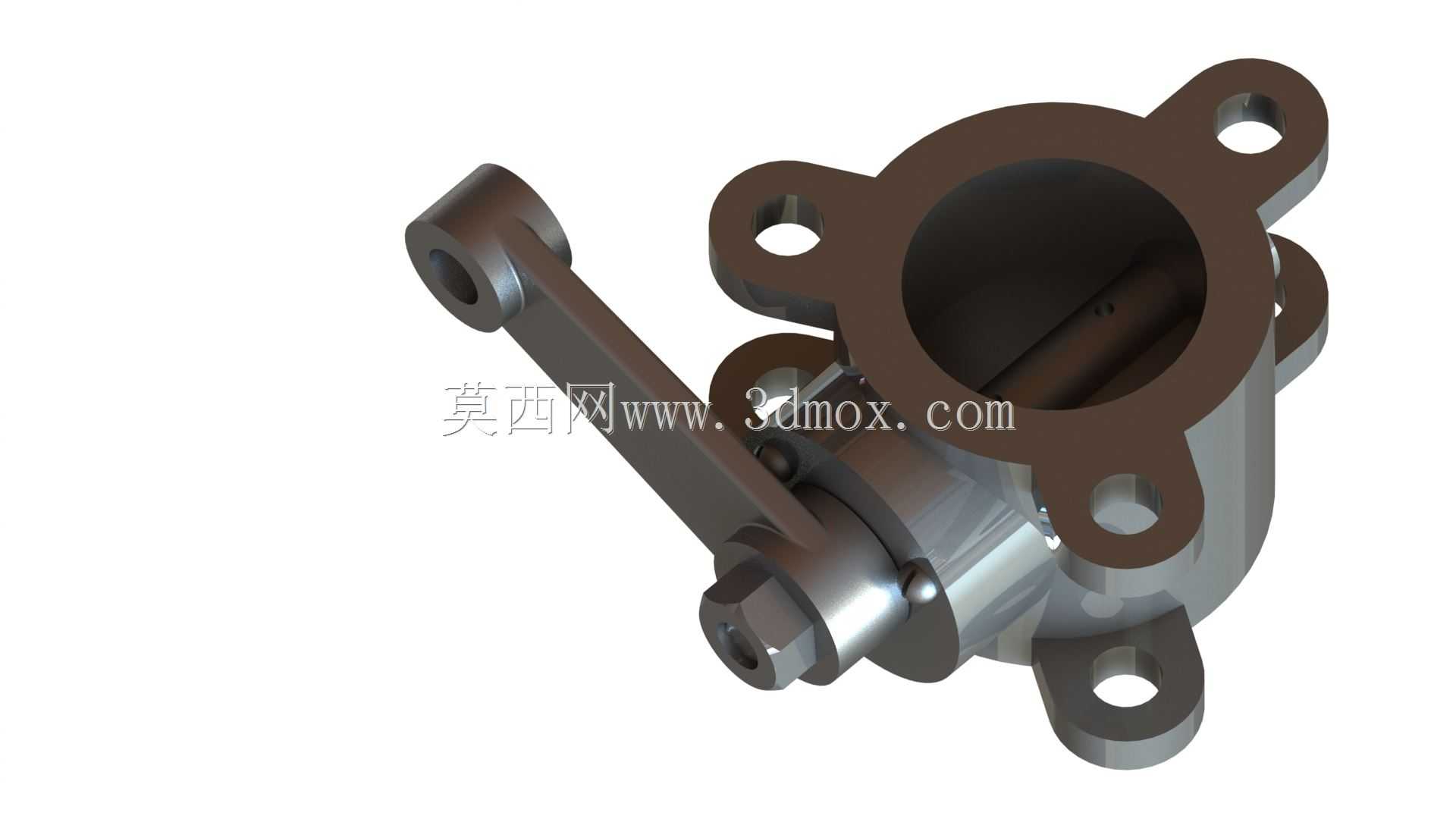

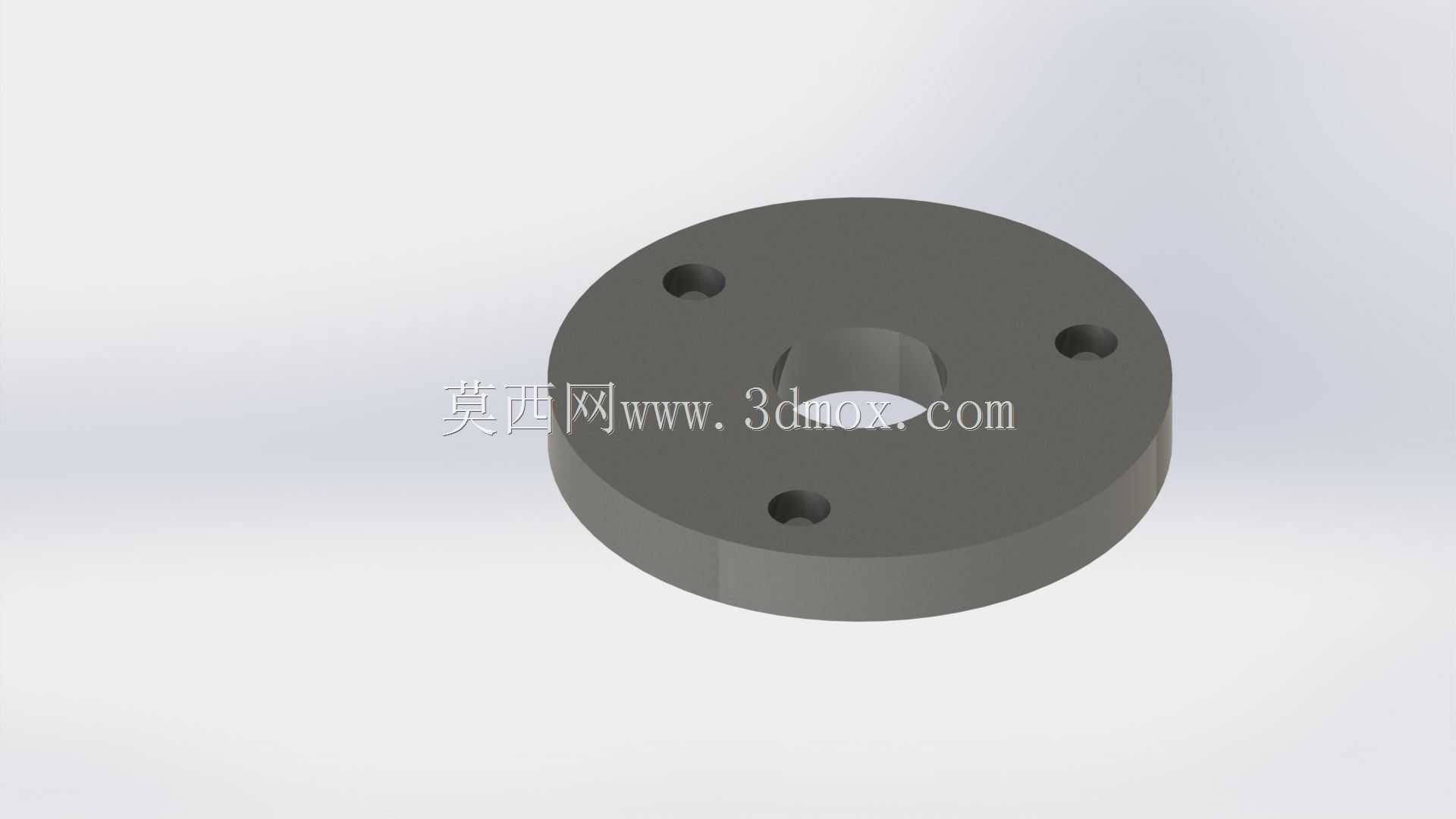

　　在市政供水、暖通循环、化工流体输送、污水处理等管路系统中，蝶阀是应用占比极高的截断与调节类管路元件，本次呈现的法兰式蝶阀驱动端结构，针对中小通径低压管路场景设计，可适配PN10-PN16压力等级的水、弱腐蚀性流体介质输送工况。从实际安装边界来看，阀体采用三耳法兰安装结构，三个安装孔呈120°均匀分布在阀体法兰外缘，安装孔位的中心距公差控制在±0.1mm范围内，可直接与同压力等级的管路法兰配对，安装时无需额外加工转接法兰，适配DN25-DN50通径的管路连接需求，阀体流道采用直通式等径设计，流道内壁无突出节流结构，全开状态下介质流通阻力系数仅为0.2-0.3，远小于同通径截止阀的阻力值，可有效降低管路输送过程中的压损，减少泵组的运行功耗。

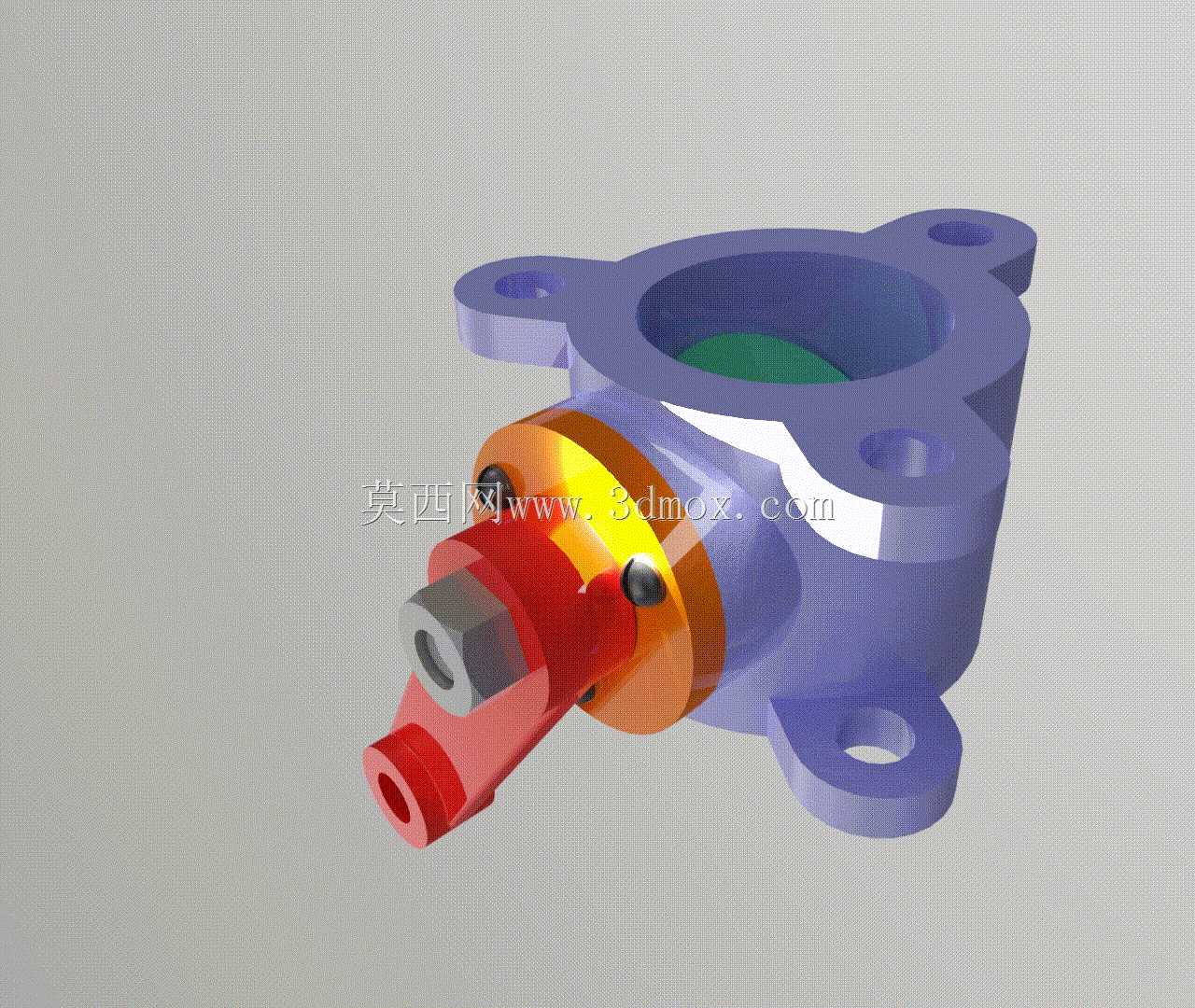

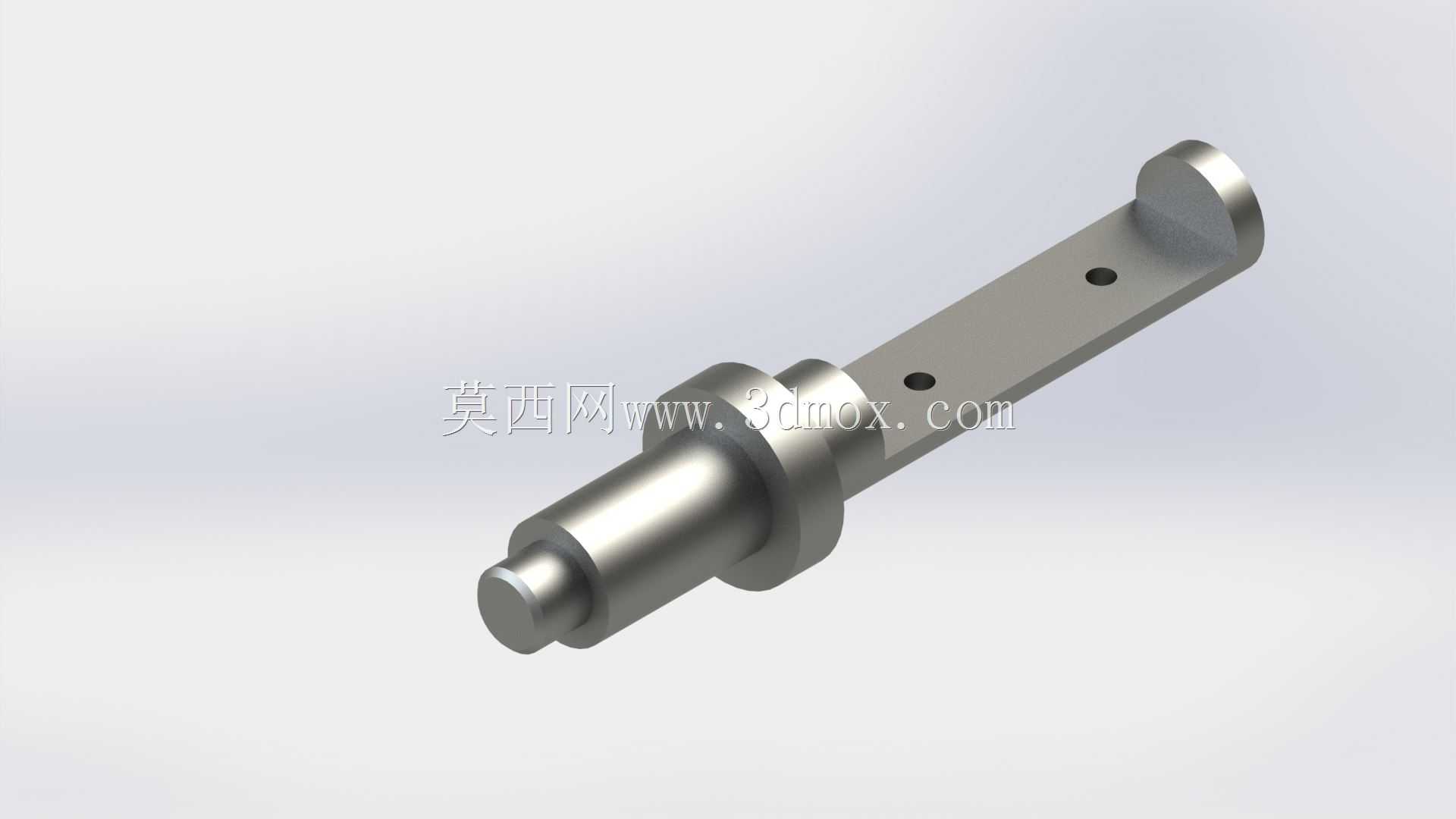

　　从功能特性来看，该结构重点优化了驱动端与阀体的密封衔接部分，阀杆与阀体的配合段采用阶梯轴结构，靠近流道侧设置两道O型圈密封槽，可根据输送介质的温度、腐蚀特性选配丁腈橡胶、氟橡胶等不同材质的密封件，密封槽的尺寸公差按照GB/T3452.3标准设计，可保证在-20℃到120℃的工作温度区间内无外泄漏风险。驱动端的执行器连接位采用方轴配合结构，方轴的对边尺寸公差控制在h7级，既可以适配手动扳把驱动，也可以直接加装气动、电动执行器实现自动化控制，无需额外加工转接轴，现场改造适配性较强。阀体的材质默认采用铸铁涂漆处理，也可根据工况需求更换为铸钢、304不锈钢等材质，阀杆采用2Cr13不锈钢材质，表面做调质处理，硬度达到HB220-250，既保证阀杆的抗扭强度，又可避免长期使用出现锈蚀卡涩的问题。

　　在设计思路上，该结构优先考虑了现场维护的便捷性，驱动端的密封组件、阀杆都可以在不拆卸阀体法兰连接螺栓的情况下完成更换，维护时只需拆下驱动端的压盖螺栓，即可将阀杆连同密封组件整体抽出，更换密封件或阀杆后重新装入即可，大幅缩短管路系统的停机维护时间。阀体的壁厚按照等强度原则设计，法兰连接部位的壁厚比流道部位厚2-3mm，可承受法兰螺栓锁紧时的局部压应力，避免安装时出现阀体开裂的问题；流道部位的壁厚在满足耐压强度要求的前提下做了减薄处理，可降低整体铸件的重量，同通径下比传统对夹式蝶阀的重量轻15%左右，降低运输与安装的劳动强度。

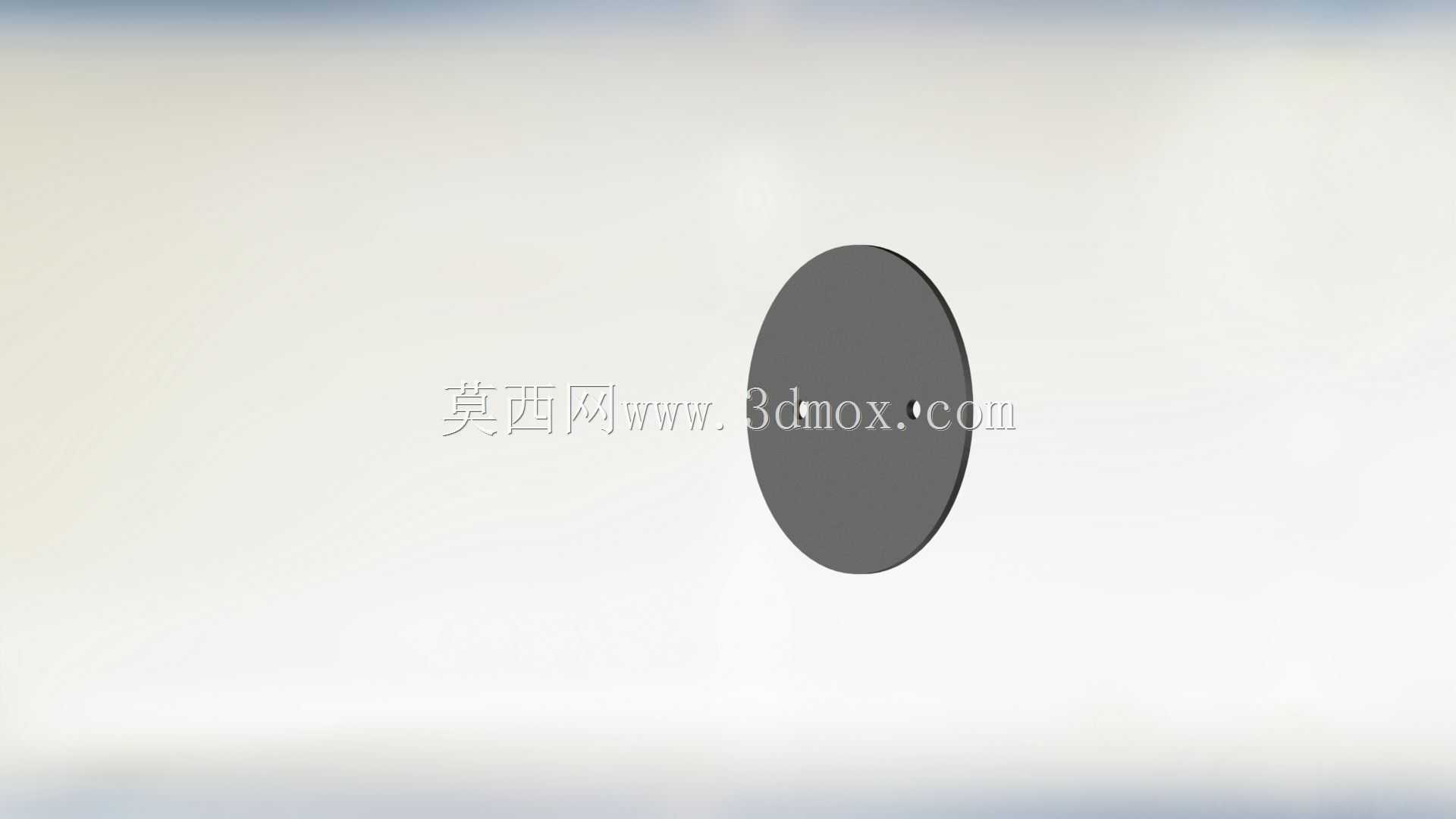

　　从实际使用的角度来看，该蝶阀结构的调节特性为近似等百分比特性，在阀板开启角度30°-70°区间内，流量调节线性度较好，可用于需要精准调节流量的暖通循环、水处理加药等管路场景；阀板与阀座的密封采用线接触结构，关闭状态下的密封比压可达到1.5MPa，满足低压管路的零泄漏截断要求。安装时需要注意，该结构的驱动端有明确的流向标识，安装时需保证介质流向与阀体标识一致，避免反向承压导致阀板密封面提前磨损；法兰连接时的螺栓需采用对角分次锁紧的方式，避免单侧受力过大导致阀体法兰变形，影响密封效果。此外，该结构的驱动端预留了开度指示位，加装指针与刻度盘后可直观显示阀板的开启角度，方便现场操作人员判断阀门的开关状态，无需额外加装开度反馈装置即可满足常规工况的状态观测需求。
