折臂式随车起重运输卡车结构设计

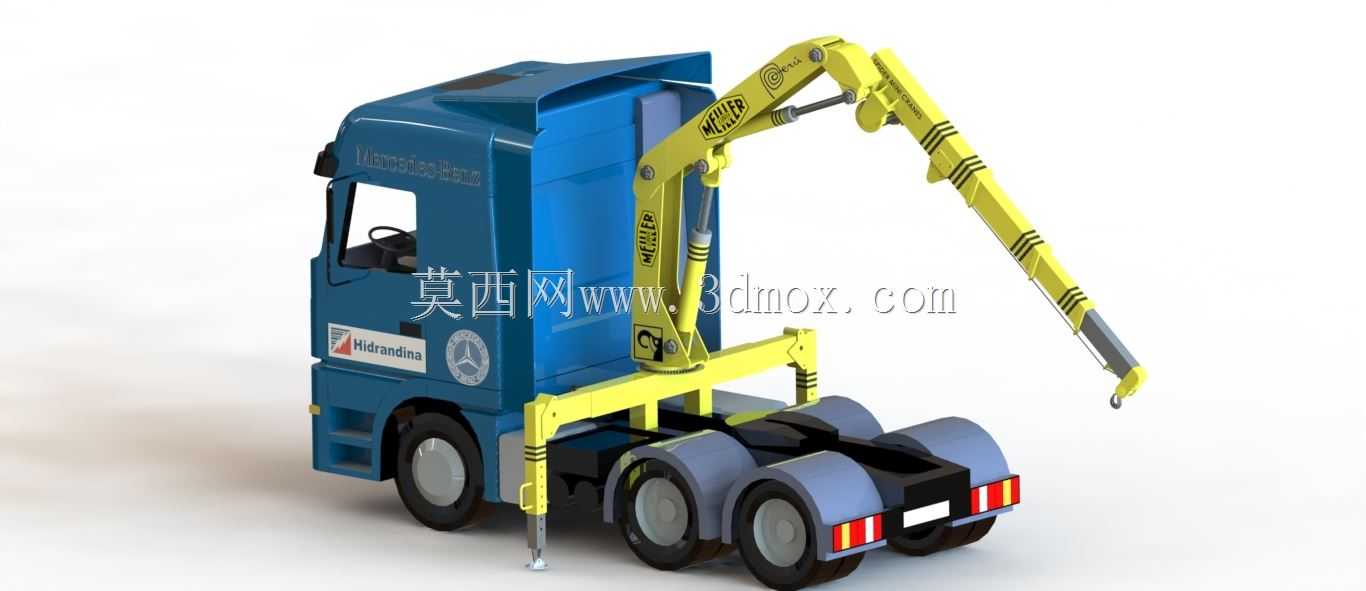

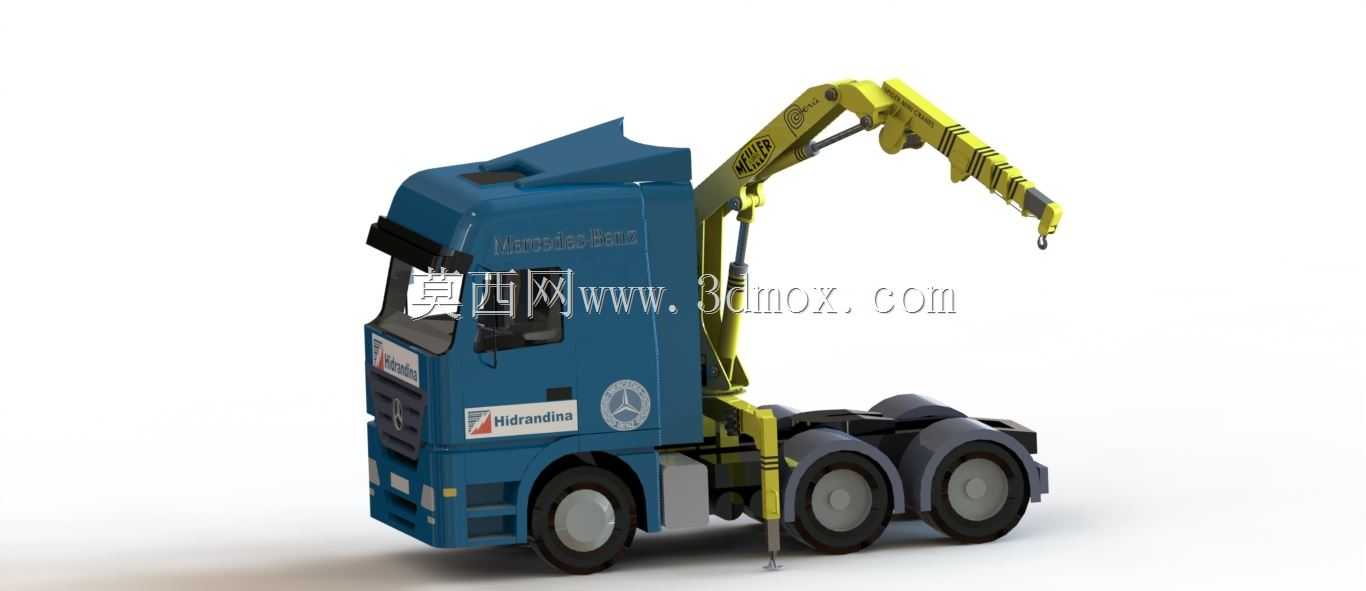

　　折臂式随车起重运输车是兼顾货物运输与短距离起重装卸作业的专用工程设备，广泛应用于城乡物流转运、市政工程施工、设备安装运维、应急抢险救援等场景，可独立完成货物的自装、自运、自卸全流程作业，无需额外搭配起重设备配合，大幅降低零散装卸作业的设备调度成本，尤其适合作业场地狭窄、起重作业频次不高但点位分散的作业场景。该款模型还原的是搭载在三轴重型牵引底盘上的折臂式起重装置，区别于常见的直臂随车吊，折臂结构的吊臂可通过多组铰接关节完成折叠收纳，作业状态下可通过多节臂的协同伸缩、变幅完成不同幅度、不同高度的起重作业，非作业状态下折臂可完全折叠收拢在驾驶室后方的底盘上方区域，不会超出整车外廓尺寸边界，行驶状态下的通过性与普通货运卡车基本一致，

　　不会因吊臂外伸带来额外的通行限制。从结构设计逻辑来看，该起重装置采用后置式安装布局，吊机基座通过高强度连接螺栓与卡车底盘的主梁刚性连接，基座位置预留了液压管路的排布空间，液压动力单元从底盘发动机取力，通过高压油路为吊臂的变幅油缸、伸缩油缸、回转机构提供动力输出，整套液压系统的阀组集成在基座侧方，便于日常维护检修。折臂结构的多节臂段采用箱型截面设计，在保证臂段结构强度、抗扭抗弯性能的前提下，尽可能降低臂段自身重量，避免吊机自重过大占用过多的整车额定载质量。吊臂末端配置了标准吊钩组件，可根据作业需求更换不同规格的吊具，适配不同类型货物的起吊需求。整车底盘采用三轴布局，前后轴的载荷分配经过匹配设计，

　　起重作业时可通过底盘自带的液压支腿将整车支撑抬升，支腿的横向伸展跨度可根据作业场地的空间条件调整，支腿触地端配置了大面积支撑垫板，可分散接地比压，避免在松软地面作业时出现沉陷、侧倾风险。从安装边界来看，折叠状态下的吊机整体高度不超过驾驶室顶部高度，宽度与底盘驾驶室宽度保持一致，不会超出整车的外廓尺寸限值，满足道路行驶的法规要求；吊机基座的安装孔位与主流重型卡车底盘的主梁安装位通用，可适配不同品牌的同吨位级重型牵引底盘，无需对底盘主梁进行额外的打孔改装，降低改装过程中的结构强度损耗。作业状态下，折臂的最小作业半径可覆盖车辆侧面紧邻的装卸区域，最大作业半径下可完成车辆侧方数米范围内的货物装卸，最大起升高度可满足多层货架、

　　普通低层建筑的设备吊装需求，相比直臂随车吊，折臂结构可在低矮空间内完成起重作业，比如厂房内部、架空线路下方等限高场景，折臂可通过关节的角度调整，绕过障碍物完成货物的精准就位，这也是直臂结构无法实现的作业优势。在三维建模过程中，该模型完整还原了吊臂各铰接点的转动副结构、液压油缸的安装位、底盘的行走机构、驾驶室的外廓结构，各部件的装配关系完全参照实车的装配逻辑搭建，可用于随车起重运输车的结构教学、作业工况模拟、改装方案验证等场景，建模过程中对吊臂折叠状态、全伸展状态的运动干涉做了校验，确保各臂段在转动、伸缩过程中不会出现结构碰撞，各运动部件的行程范围与实车参数保持一致，可直接用于运动仿真分析，验证不同作业幅度下的结构受力情况，为后续的结构优化、轻量化设计提供基础模型支撑。
