小型乘坐式农用作业动力底盘结构设计

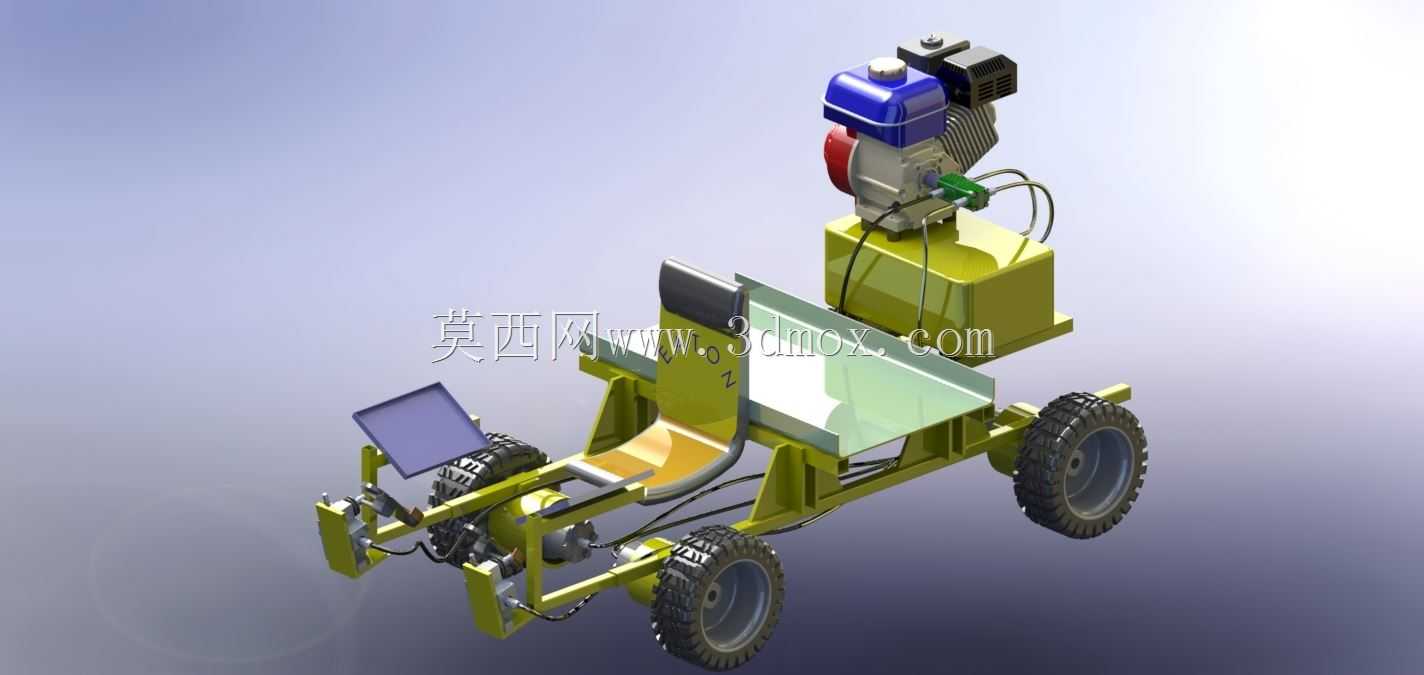

　　这款轮式乘坐式动力底盘，主要面向丘陵山地零散地块、设施农业大棚内的轻简型农事作业场景设计，适配地块狭小、大型农机无法回转进入的作业环境，可挂载不同前端作业部件完成浅耕、开沟、播种、植保等多种农事操作，解决小地块作业人力投入大、效率低的实际痛点。从结构布局来看，整机采用前后轮等距的四轮行走架构，轮距设定适配常见垄作地块的垄沟宽度，避免作业过程中碾压作物垄台；底盘机架采用矩形钢管焊接成型，兼顾结构强度与整机轻量化控制，机架预留多组标准化安装孔位，可根据作业需求快速挂载不同功能的前端作业组件，无需对底盘主体结构做二次改装。动力单元布置在整机后部上方位置，采用单缸内燃动力单元，动力输出通过带传动机构连接至下部变速箱，

　　变速箱输出轴分别连接行走驱动轮与前端作业动力输出接口，行走档位设置低速作业档与短途转场档两个档位区间，作业档行驶速度匹配人工农事操作的行进节奏，转场档满足地块间短距离移动的速度需求，无需额外转运车辆即可完成相邻地块的转移。乘坐区域设置在动力单元前方、机架中部位置，座椅采用简易支撑结构，高度设定适配操作人员坐姿操作的视野需求，操作人员乘坐时可清晰观察前端作业部件的工作状态，及时调整行走方向与作业深度；座椅旁设置操控踏板与操纵杆，分别控制行走离合、油门大小与作业部件的升降调节，操控逻辑简化，降低操作人员的学习成本，即使没有农机操作经验的农户也可快速上手。前端作业挂载点采用铰接式连接结构，配套手动调节的限位机构，

　　可根据作业需求调整作业部件的入土深度与作业角度，挂载点的动力输出接口采用快拆式连接结构，更换不同作业部件时无需复杂的拆装操作，单人即可在短时间内完成机具切换。燃油箱布置在动力单元侧方，容量满足单次连续4小时以上的作业需求，减少作业过程中频繁加油的停顿；整机的布线沿机架内侧的走线槽布置，所有线路外套防护波纹管，避免田间作业时秸秆、泥土剐蹭造成线路破损，线路接头位置做防水密封处理，适配田间高湿、多尘土的作业环境。行走轮采用深花纹农用橡胶轮胎，轮胎花纹抓地力强，在泥泞、松软的田间地块行走时不易打滑，轮胎与轮毂的连接采用标准螺栓固定结构，更换轮胎时可直接适配通用的小型农机轮胎配件，降低后期维护的配件成本。整机的宽度控制在1米以内，

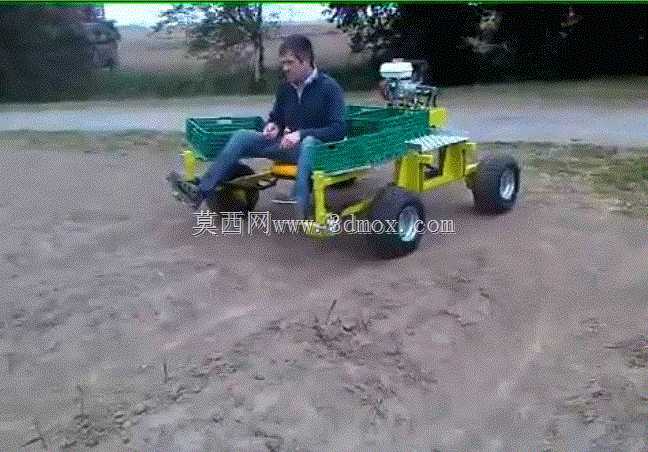

　　长度不超过2米，可顺利进入宽度1.2米以上的大棚出入口，也可在宽度2米左右的丘陵山地块完成原地回转，回转半径小，适配小地块的作业转向需求；底盘离地间隙设定为25厘米，可顺利通过田间常见的土块、作物根茬，避免底盘剐蹭地面造成卡滞。从设计思路上，这款底盘优先考虑结构的可靠性与维护便捷性，所有传动部件均采用市面常见的标准化农机配件，没有定制化的特殊结构件，后期使用过程中若出现部件损坏，可直接在乡镇级农机配件门店采购替换，无需联系原厂定制配件，大幅降低农户的后期使用与维护成本；整机结构没有复杂的电控系统，所有操控均通过机械连杆与拉线实现，故障率低，即使在田间出现小故障，操作人员也可通过简单工具完成排查修复，不会因电控故障导致作业中断。实际作业过程中，这款底盘挂载浅耕部件时，可完成地块表层土壤的旋耕碎土作业，作业深度可在5到15厘米之间调节，作业幅宽适配小地块的垄宽需求；挂载开沟部件时，可完成施肥、播种所需的开沟作业，沟型整齐，深度均匀；挂载植保喷杆组件时，可完成矮杆作物的喷药植保作业，作业效率是人工背负式喷药的5倍以上。底盘的重心经过优化布置，后部动力单元的重量与前部挂载作业部件的重量形成平衡，即使在坡度15度以内的坡地作业时，也不会出现前倾或后翻的风险，作业稳定性有充足保障；行走轮的轮距可根据不同地区的垄作规格做小幅调节，调节范围在10厘米以内，适配不同作物的种植垄距需求，提升底盘的地域适配性。
