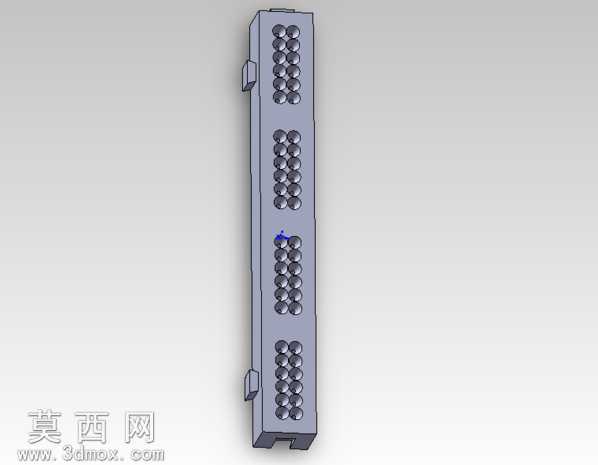

试验板电力电源导轨结构三维设计

本作品为试验场景配套的电力电源导轨三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成导轨主体的基准轴、基准面搭建，再逐步细化各功能结构。首先构建导轨的长条形主体基座，主体采用等截面拉伸特征生成，整体轮廓规整，适配试验板的安装卡槽尺寸，两侧预留的卡扣结构通过拉伸切除与凸台拉伸组合完成，卡扣的倒角、拔模角度均按照实际装配需求设置，保证安装时的卡接顺畅与固定可靠性。导轨表面的多组接线端子安装位采用线性阵列特征完成，阵列间距严格遵循电力接线的安全间距规范，每个端子位的定位凹槽、固定孔位都做了精细化建模，孔位的沉头结构、凹槽的圆角过渡都完整还原，避免后续生产加工时出现应力集中问题。建模过程中对各零部件的配合间隙做了参数化约束，导轨主体与侧边固定耳的配合公差设置在合理范围，固定耳上的安装孔采用同轴心与重合配合，保证虚拟装配时无干涉问题。材质渲染阶段，导轨主体赋予哑光灰色工程塑料材质，调整材质的粗糙度、反光度参数，模拟工业级绝缘配件的真实质感，端子接触部位赋予金属铜材质，添加轻微的金属反光与做旧质感，还原电力配件的实际使用视觉效果。结构设计上充分考虑试验场景的使用需求，多组端子位排布可同时满足多路电源的接入输出，导轨的卡槽结构可快速卡装在试验板的标准安装位上，无需额外复杂固定件，侧边的定位凸台可防止导轨安装后出现横向窜动，整体结构紧凑，空间利用率高，所有特征建模均保留完整参数树，可根据实际试验的接线需求调整端子数量、导轨长度，适配不同规格的试验板配电场景，建模完成后通过软件的干涉检查功能完成全结构校验，确认无配合冲突、结构冗余问题，渲染阶段添加柔和的环境光与方向光，突出导轨的结构层次与细节特征，完整呈现产品的设计形态与结构特点。
