瓶装饮品生产线可调式链板输送装置

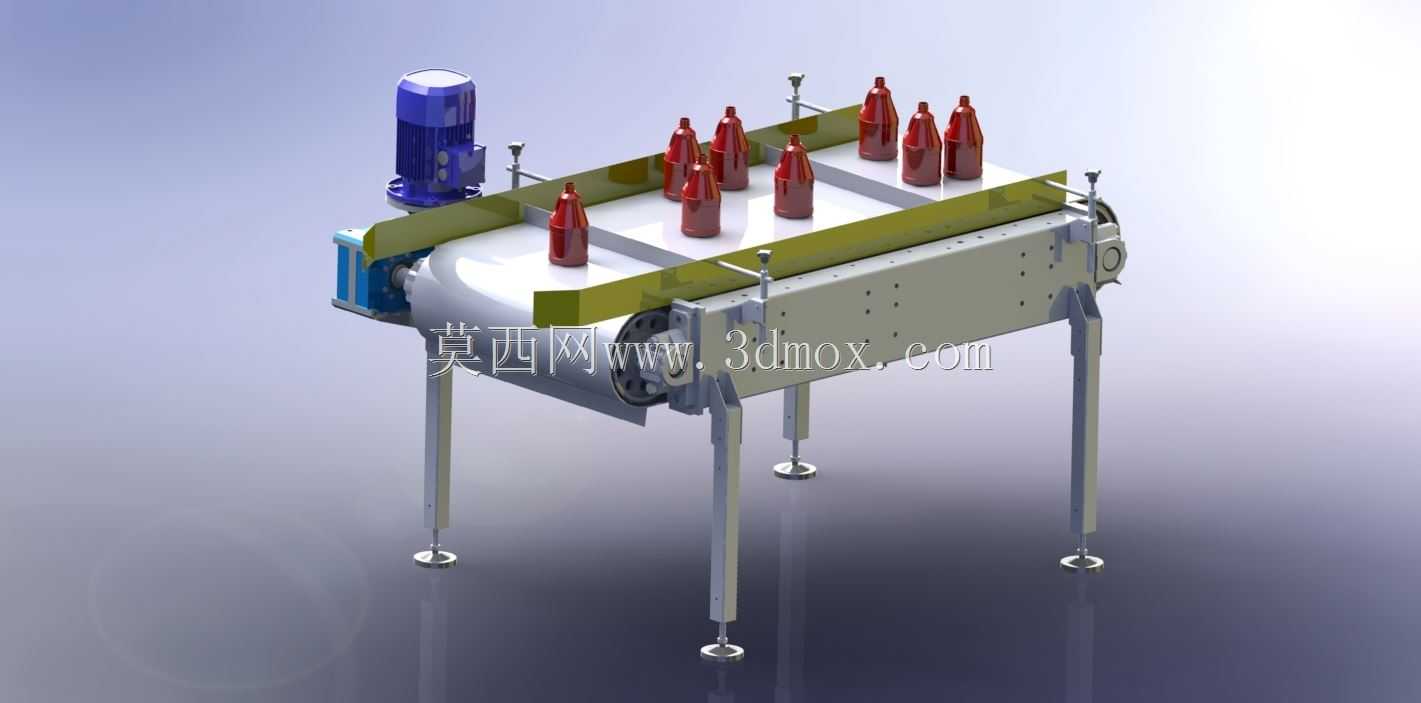

　　这套输送装置主要面向瓶装饮品、瓶装调味品等轻工包装生产线的工序间物料转运场景，可衔接洗瓶、灌装、旋盖、贴标、装箱等多道工序，实现直立瓶装物料的平稳连续输送，避免人工转运带来的瓶身磕碰、污染以及效率低下问题，适配洁净生产车间的布局要求，可根据产线排布调整安装位置与输送方向。设备核心采用平顶链板作为承载输送面，链板表面做平整光滑处理，与瓶底接触摩擦力适中，既保证输送过程中瓶身不打滑偏移，也不会刮花瓶底印刷标识，链板间隙控制在1mm以内，防止细小杂物卡入链板缝隙造成运行卡滞。驱动端采用立式减速电机直连主动辊筒的传动结构，电机安装在设备进料端侧方，通过链轮链条将动力传递至主动轴，传动效率高且维护便捷，张紧机构设置在从动端两侧，

　　可通过调节螺栓调整链板张紧度，补偿链板长期运行产生的磨损伸长量，避免链板跳齿、跑偏。设备两侧设置可调节导向护栏，护栏通过带锁紧手柄的支架固定在机架侧方，可根据输送瓶型的直径大小调整两侧护栏的间距，适配直径50mm到120mm范围内的圆形直立瓶输送需求，护栏表面包覆软性耐磨材质，即使瓶身与护栏接触也不会产生刮痕，护栏两端做圆弧外翻导向处理，方便上游设备来料顺利导入输送通道，避免瓶身在入口处卡滞。机架主体采用不锈钢方管焊接成型，整体做镜面抛光处理，满足食品生产车间的卫生清洁要求，无卫生死角，可直接用高压水枪冲洗表面残留的液体与污渍。四条支撑腿采用可调节脚杯结构，脚杯底座为防滑橡胶材质，支撑腿上设置螺纹调节段，

　　可根据车间地面的平整度以及上下游设备的对接高度，在±50mm范围内调整设备整体高度，调整完成后通过锁紧螺母固定，保证设备运行过程中无晃动、无偏移，设备整体宽度控制在650mm，输送面有效宽度为400mm，常规段长度可根据产线需求拼接扩展，单段标准长度为1500mm，安装时仅需要固定脚杯位置，接通电源即可投入使用，无需复杂的地基施工。从设计逻辑上，这套装置优先考虑了瓶装物料输送的稳定性与场景适配性，摒弃了冗余的复杂结构，所有易损件均采用行业通用标准件，链轮、轴承、链板都可直接从市场采购替换，降低后期维护成本；输送速度可通过配套的调速器在0-20m/min范围内调整，可根据不同工序的生产节拍匹配对应的输送速度，

　　当上游设备出料速度快时调高输送速率，下游工序暂堵时可调低速率甚至短暂停机，适配柔性生产需求。设备的电气走线全部隐藏在机架方管内部，外部无裸露线缆，避免车间清洁时水溅到线缆造成安全隐患，电机防护等级达到IP55，可适应潮湿多水的生产车间环境。在实际产线布局中，该装置可多段拼接组成长距离输送线，也可单台使用作为两台设备之间的过渡输送，转弯段可配套对应的转弯链板机实现90度或180度的流向转变，灵活适配不同车间的空间布局，相比皮带输送机，链板结构耐油污、耐水渍，不会出现皮带跑偏、老化开裂的问题，使用寿命更长，更适合瓶装液态产品的生产输送场景。
