带驱动结构的螺旋桨流场测试装置

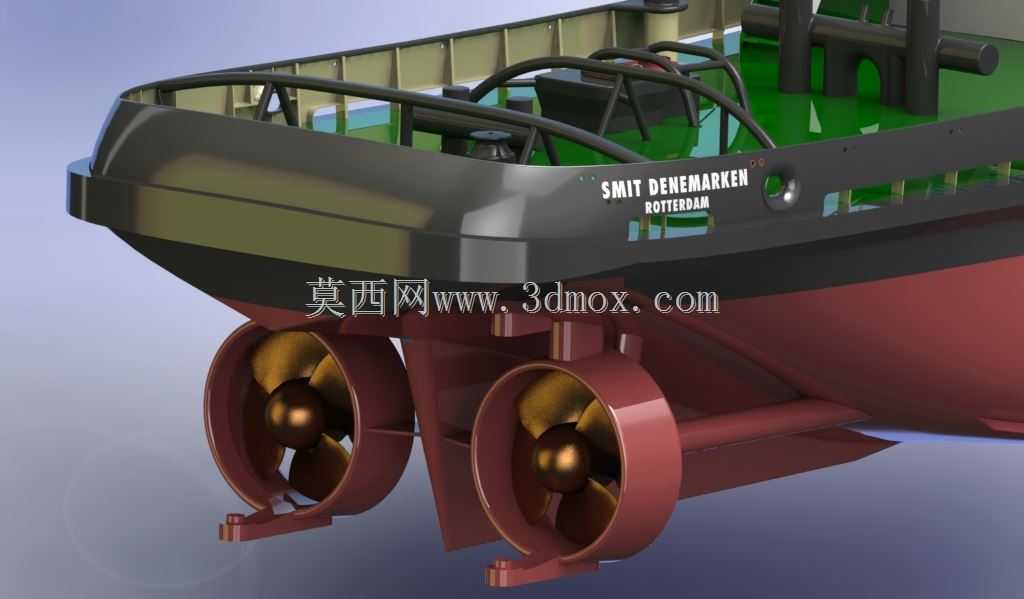

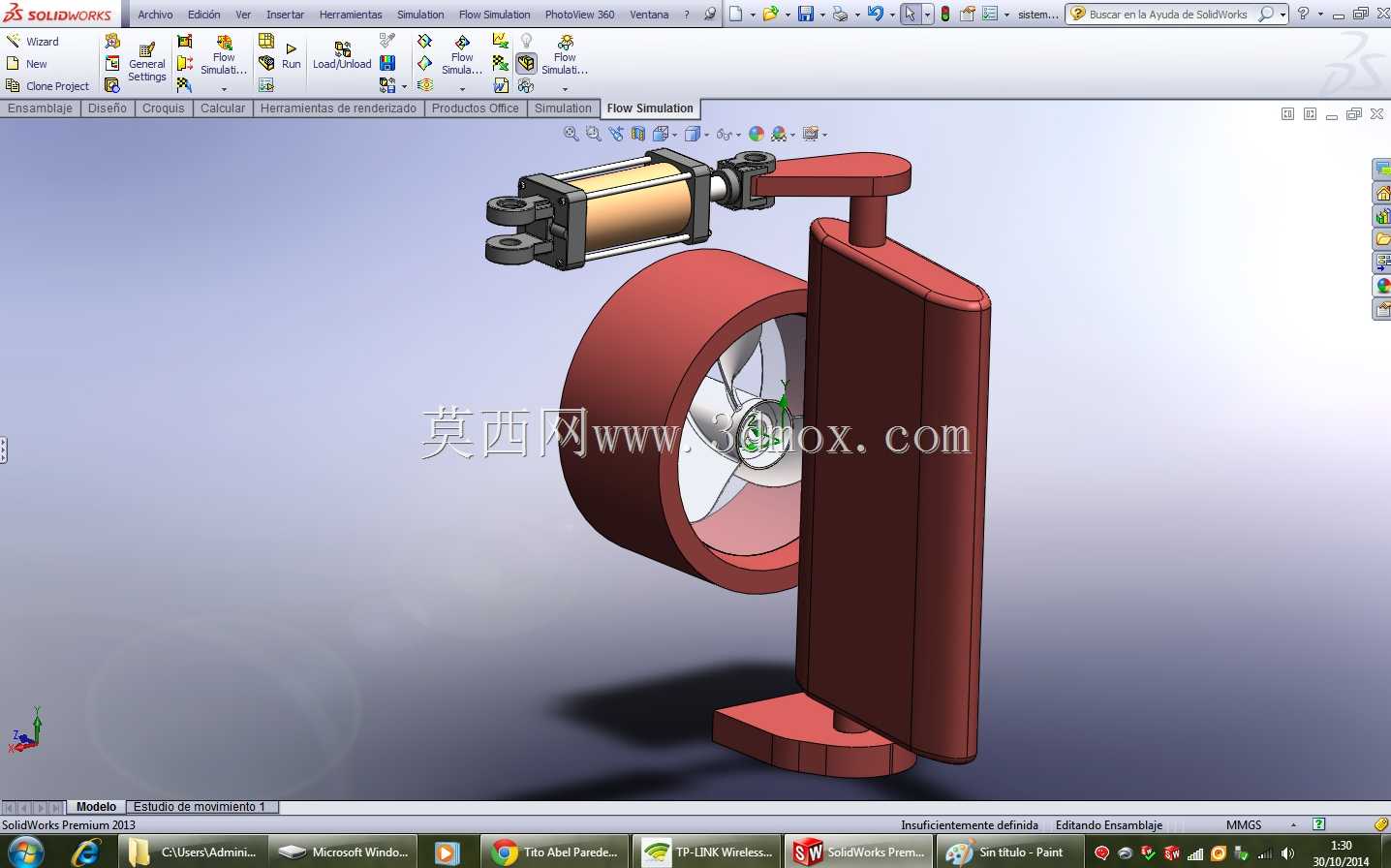

　　这套螺旋桨流场测试装置的三维结构，核心服务于小型推进类部件的流体性能验证场景，常见于小型水下航行器推进单元、低风速轴流送风部件的前期性能校验环节，区别于全尺寸大型风洞、水洞试验台，这套结构更偏向实验室小比例模型的流场观测与参数采集，能在有限的试验空间内完成螺旋桨推力、流场分布、紊流区域的初步测定，为后续全尺寸产品的结构优化提供基础数据支撑。

　　从实际功能来看，装置集成了动力驱动、桨叶固定、流场整流三个核心模块，侧方布置的气缸驱动单元可实现螺旋桨安装座的角度微调，能模拟不同迎角下螺旋桨的进流状态，匹配不同工况下的流场测试需求；环形整流罩的设计并非单纯的防护结构，其内壁型线经过顺滑过渡处理，可减少桨叶叶尖位置的绕流损失，让进入桨盘区域的流体更趋近于均匀来流状态，降低试验过程中旁侧紊流对测试数据的干扰；立式支撑结构兼顾了安装稳定性与观测便利性，底部的安装底座预留了标准的台架固定孔位，可直接固定在流体试验槽或低速风洞的测试段台面上，不需要额外加工过渡连接工装。

　　设计过程中优先考虑了测试场景的拆装便利性，螺旋桨与驱动输出轴的连接采用快拆式轴套结构，更换不同叶型、不同直径的测试桨叶时，不需要拆解整个驱动单元，仅需松开轴套的紧定螺钉即可完成桨叶替换，可大幅缩短多组对比试验的准备周期。驱动单元的安装支架设计了长条形调节腰孔，可根据测试需求调整驱动轴线与整流罩的同轴度，抵消零件加工误差带来的装配偏差，保证桨叶旋转时叶尖与整流罩内壁的间隙均匀，避免出现局部间隙过小导致的擦碰问题，也能减少间隙不均带来的流场畸变。

　　从安装边界尺寸来看，整套装置的横向最大尺寸集中在整流罩区域，整流罩的内径略大于螺旋桨的旋转直径，单侧预留的间隙控制在桨叶直径的2%左右，既避免间隙过大导致的叶尖泄漏流影响测试精度，也给加工装配预留了足够的公差余量；立式支撑的高度经过匹配设计，保证螺旋桨的轴线处于测试段流场的核心均匀区域，避开近壁面的边界层影响范围；侧方驱动单元的伸出长度可根据气缸行程调整，角度调节范围覆盖0到15度的迎角区间，可满足常规工况下的进流角度模拟需求。

　　结构细节上，所有与流体接触的零部件边缘都做了圆角过渡处理，没有突兀的直角凸起结构，避免零部件自身产生的绕流紊流干扰螺旋桨周边的流场状态；支撑立板的厚度经过刚度校核，在螺旋桨高速旋转产生的振动载荷下不会出现明显的形变，保证桨叶旋转过程中的轴线稳定性，减少因结构振动带来的测试数据波动；底座的重量经过匹配，整套装置的重心落在底座的中心区域，即使在最大角度调节工况下也不会出现倾覆问题，不需要额外增加压块固定。

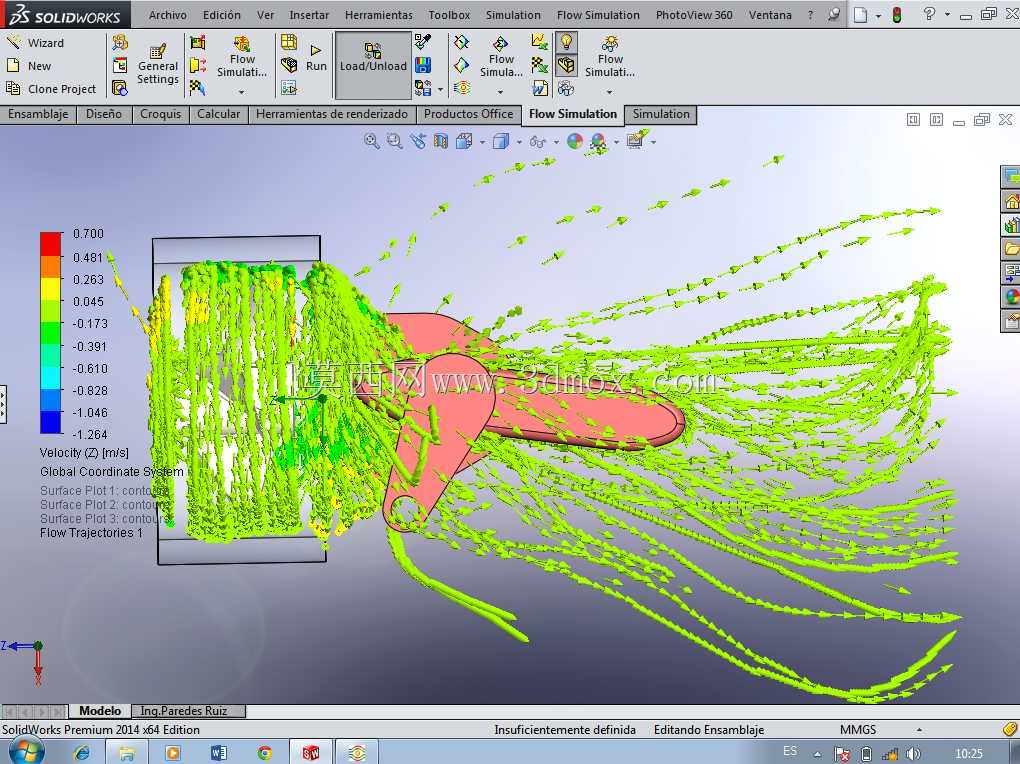

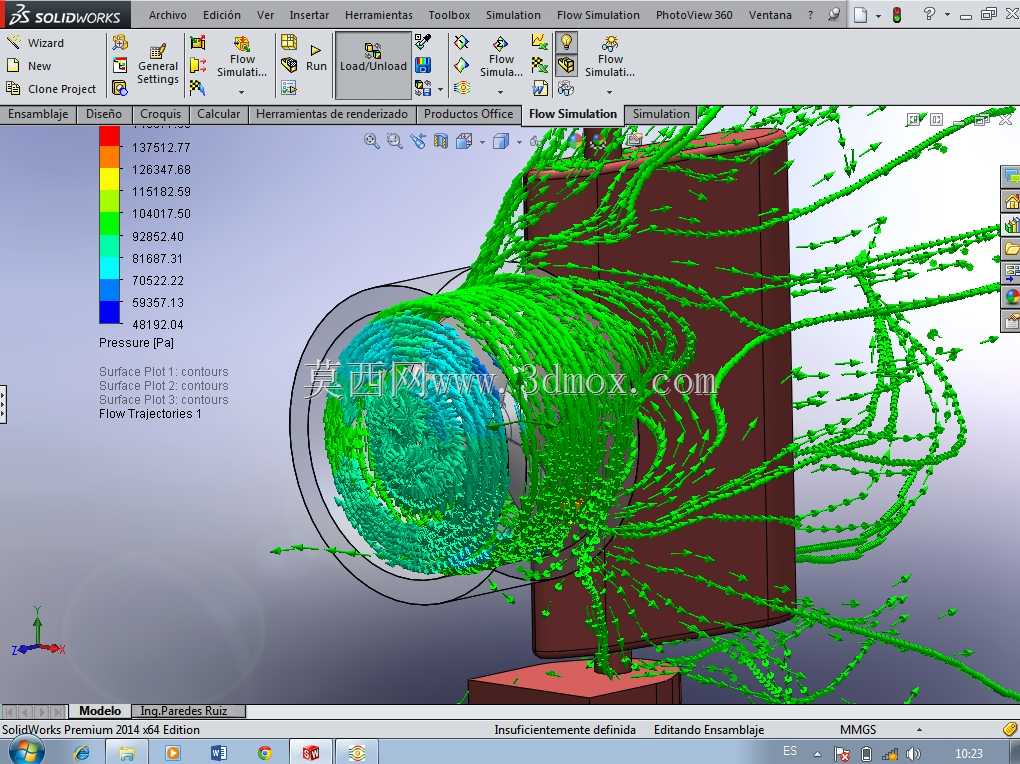

　　这套结构的建模过程中，对所有运动部件的干涉情况做了全行程校验，气缸伸缩带动角度调节的整个过程中，驱动连杆、桨叶安装座、整流罩、支撑立板之间都不存在运动干涉，可直接用于后续的工程图输出与零部件加工，也可导入流体仿真软件中，直接提取流道区域的几何模型开展前置的仿真计算，减少仿真前的几何清理工作量。
