铁路电车行走轮组承载支架结构

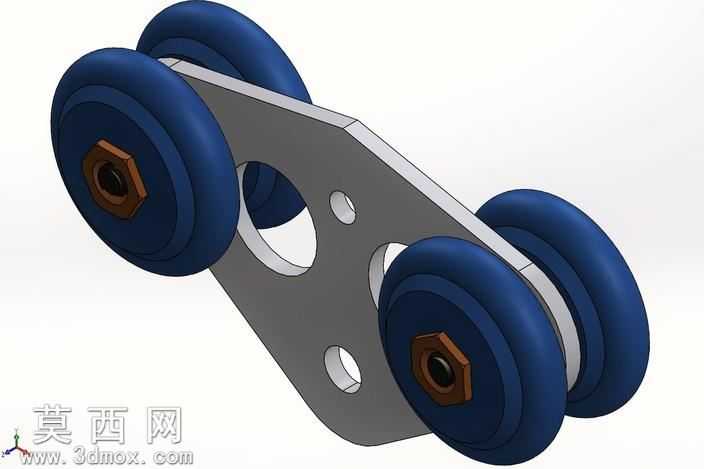

本作品为铁路电车配套的行走轮组承载支架三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制支架主体的轮廓草图，通过拉伸凸台命令生成金属支架的基础实体，再对支架上的安装孔、减重孔分别执行拉伸切除操作，精准还原每个孔位的孔径与位置公差，确保后续轮轴装配时的同轴度符合设计要求。滚轮部分采用多实体建模方式，先绘制滚轮的截面轮廓通过旋转凸台生成聚氨酯轮体，再分别构建内嵌的金属轴套、端部锁紧六角螺母结构，对螺母的六角棱边、轴套的配合面做倒角处理，还原真实机加工件的工艺细节。材质渲染阶段，为金属支架赋予哑光银灰色金属材质，模拟冷轧钢板经表面处理后的质感，调整材质的粗糙度与反射参数，还原金属表面细微的磨砂纹理；滚轮部分赋予深蓝色聚氨酯材质，调整材质的半哑光属性，体现工程塑料的耐磨质感；端部的六角螺母与轴套赋予深棕色金属材质，模拟铜合金轴套与发黑处理螺母的视觉效果，不同材质间的色彩与质感区分清晰，便于直观识别各部件的功能分区。结构设计上，支架采用对称式四滚轮布局，两组双轮分别布置在支架两端，形成稳定的四点支撑结构，支架上开设的大小不一的孔洞，大尺寸孔洞为结构减重孔，在保证支架结构强度的前提下降低整体自重，小尺寸孔洞为轮轴安装定位孔，确保滚轮转动时的位置精度，滚轮与支架之间预留合理的装配间隙，保证滚轮可绕轴顺畅转动无卡滞。设计思路围绕铁路电车行走机构的承载需求展开，兼顾结构强度、运行稳定性与轻量化要求，整体装配关系清晰，各部件的配合公差设置合理，可直接用于后续的工程出图、运动仿真与结构力学分析，完整还原了铁路电车行走轮组的真实结构形态与装配逻辑。
