方管型材焊接机架结构设计方案

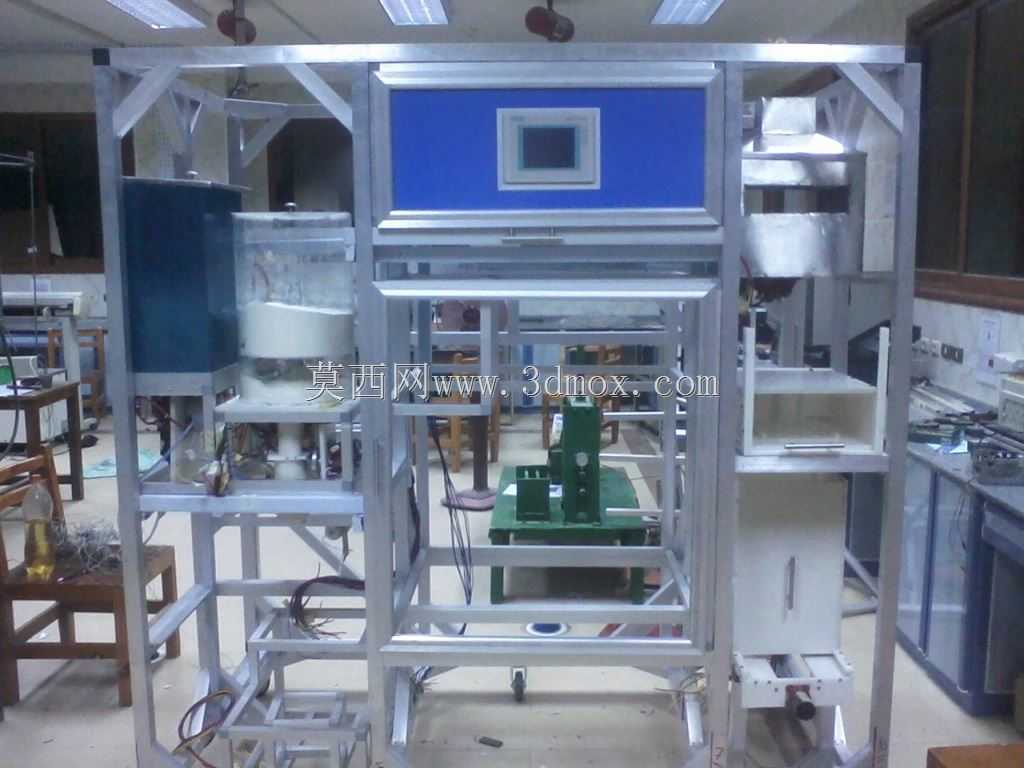

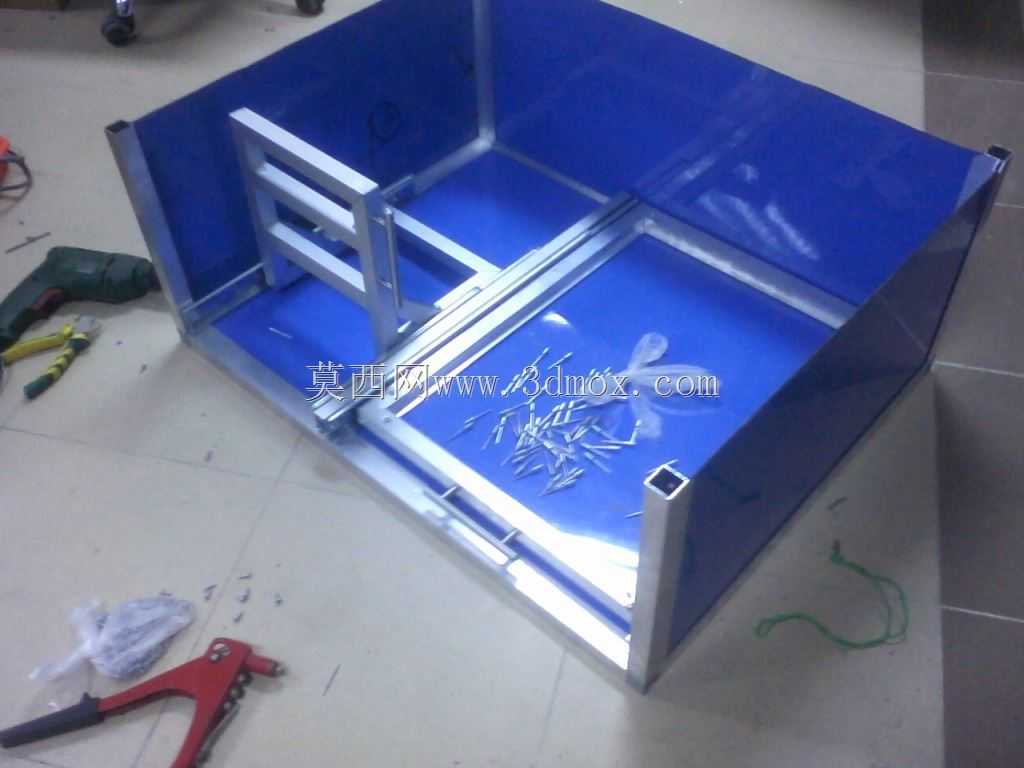

　　该焊接机架整体采用标准方形管材作为主体承载构件，搭配少量等边角钢作为局部加强与连接辅材，所有构件均采用定长切割、端部精准坡口处理后组焊成型，整体为多层立体框架式结构，可直接作为中小型工业设备的承载基体使用。从实际应用场景来看，这类框架结构广泛适配中小型自动化单机、电控柜组、试验检测台架、小型物料输送设备的主体承载需求，相比铸件机架具备生产周期短、改型灵活、自重更轻的优势，相比铝型材拼接框架则具备更高的结构刚性与抗扭性能，适合有一定动载荷、焊接固定附属部件需求的设备场景。

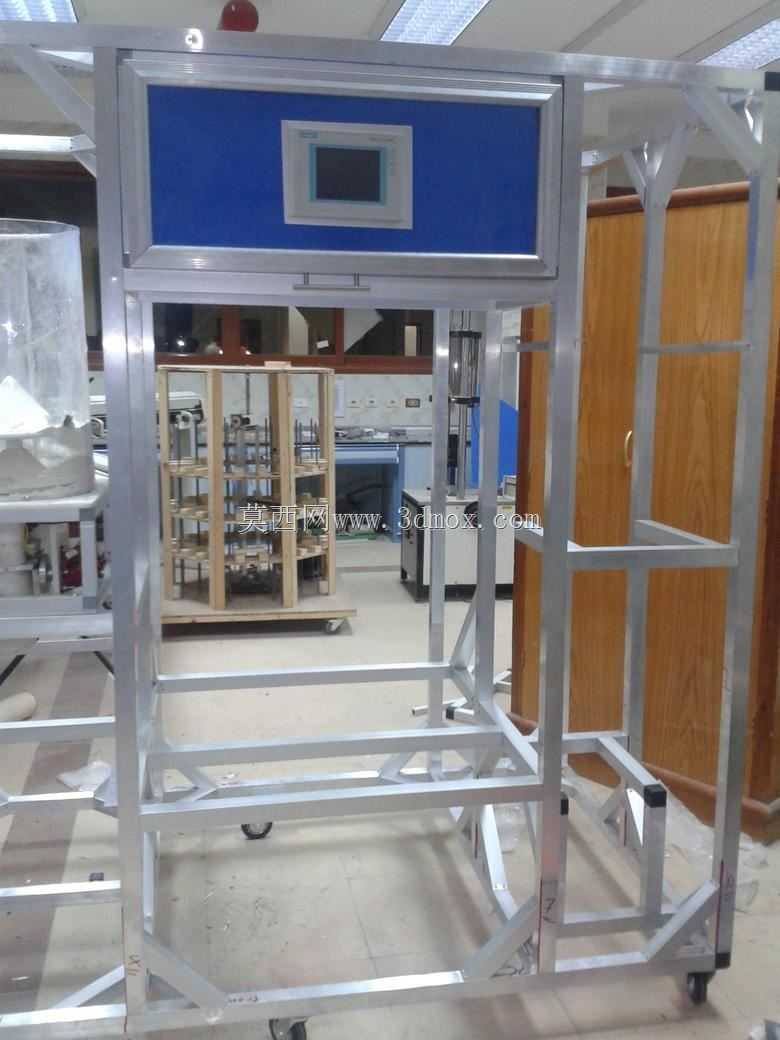

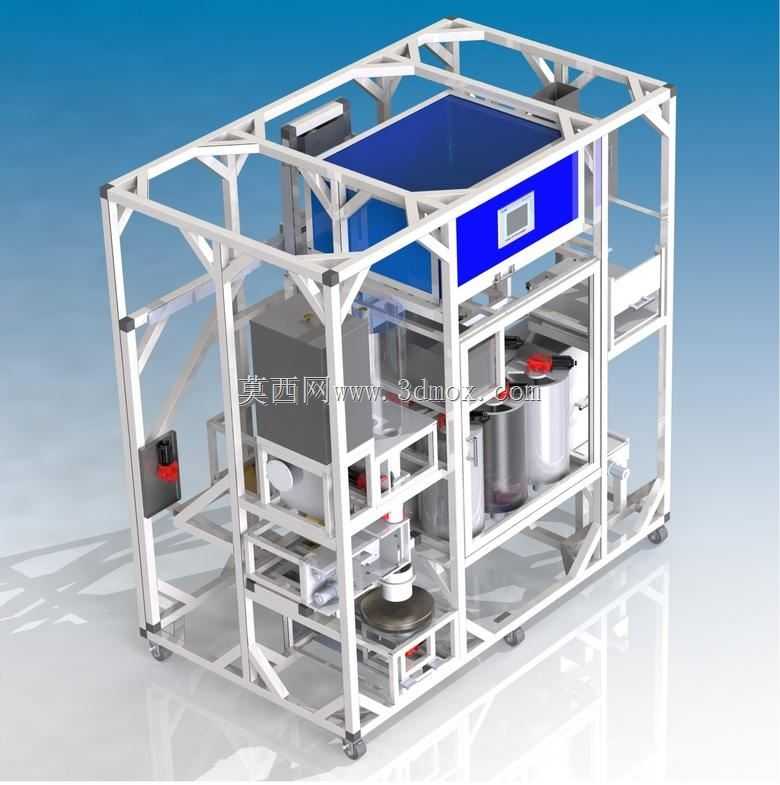

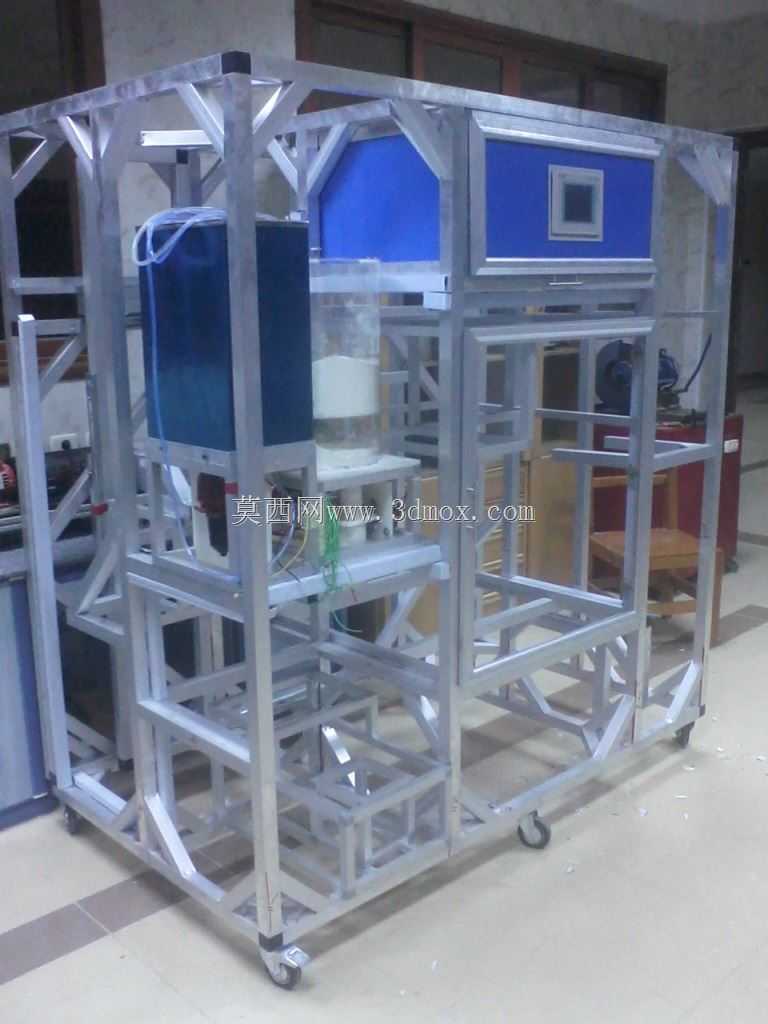

　　从结构功能设计层面来看，框架整体采用对称式受力布局，主承载立柱沿框架四角垂直布置，横向与纵向的分层横梁将整体空间分隔为多层安装平面，可根据设备实际布局需求分层安装动力组件、电控元件、执行机构等不同功能模块；所有横梁与立柱的连接节点均采用满焊工艺处理，局部受力集中的转角位置额外增加了三角加强筋结构，避免长期受载后出现焊缝开裂、框架变形的问题。框架底部预留了通用安装脚座的连接孔位，可直接搭配可调脚杯或者减震脚轮使用，满足设备固定安装或者灵活移位的不同使用需求；框架侧面的横梁上预留了统一间距的安装孔位，方便后续固定钣金护板、走线槽、外接管线支架等附属部件，不需要二次在型材上钻孔攻丝，减少现场安装的加工工作量。

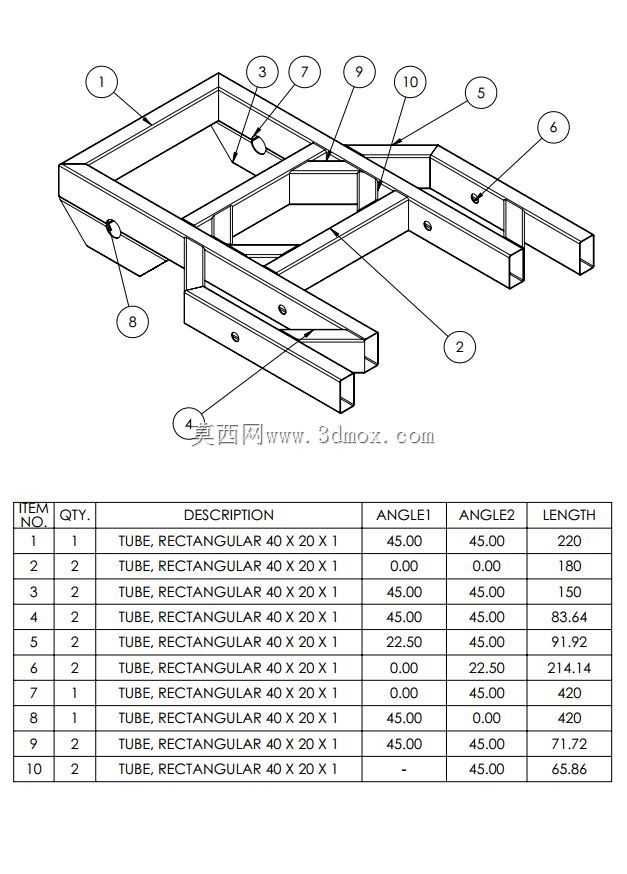

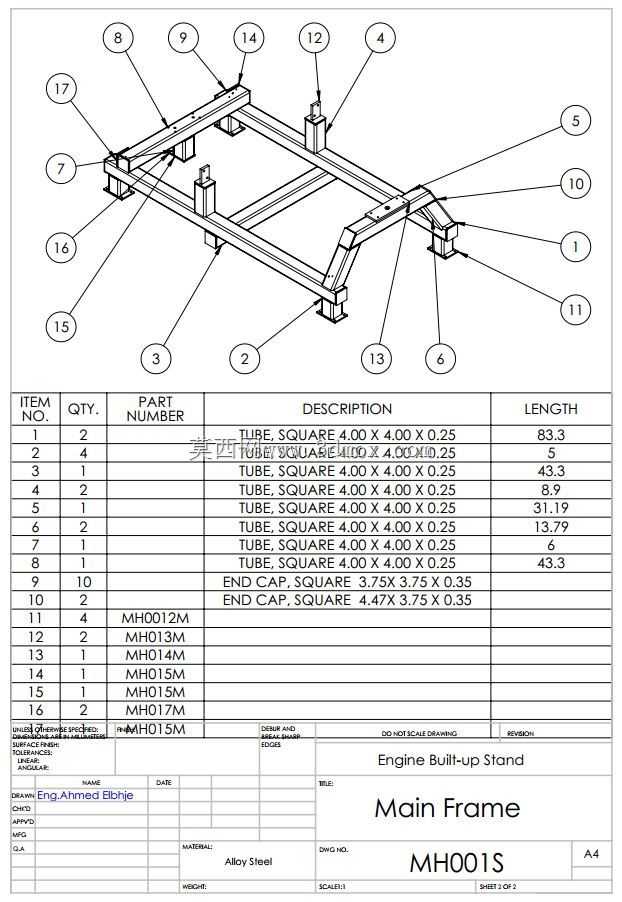

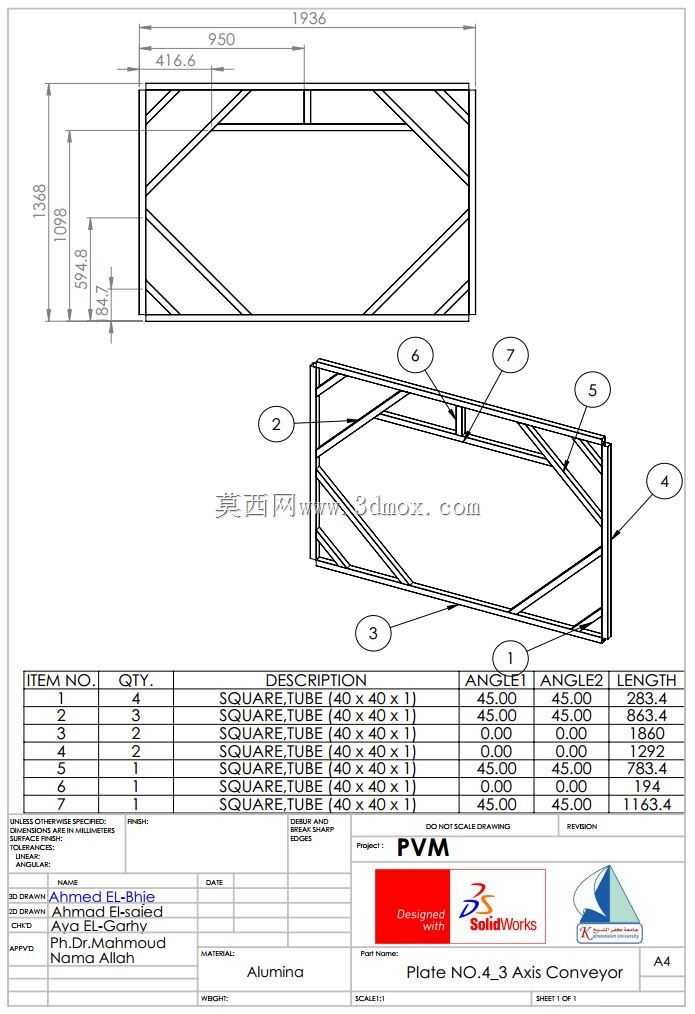

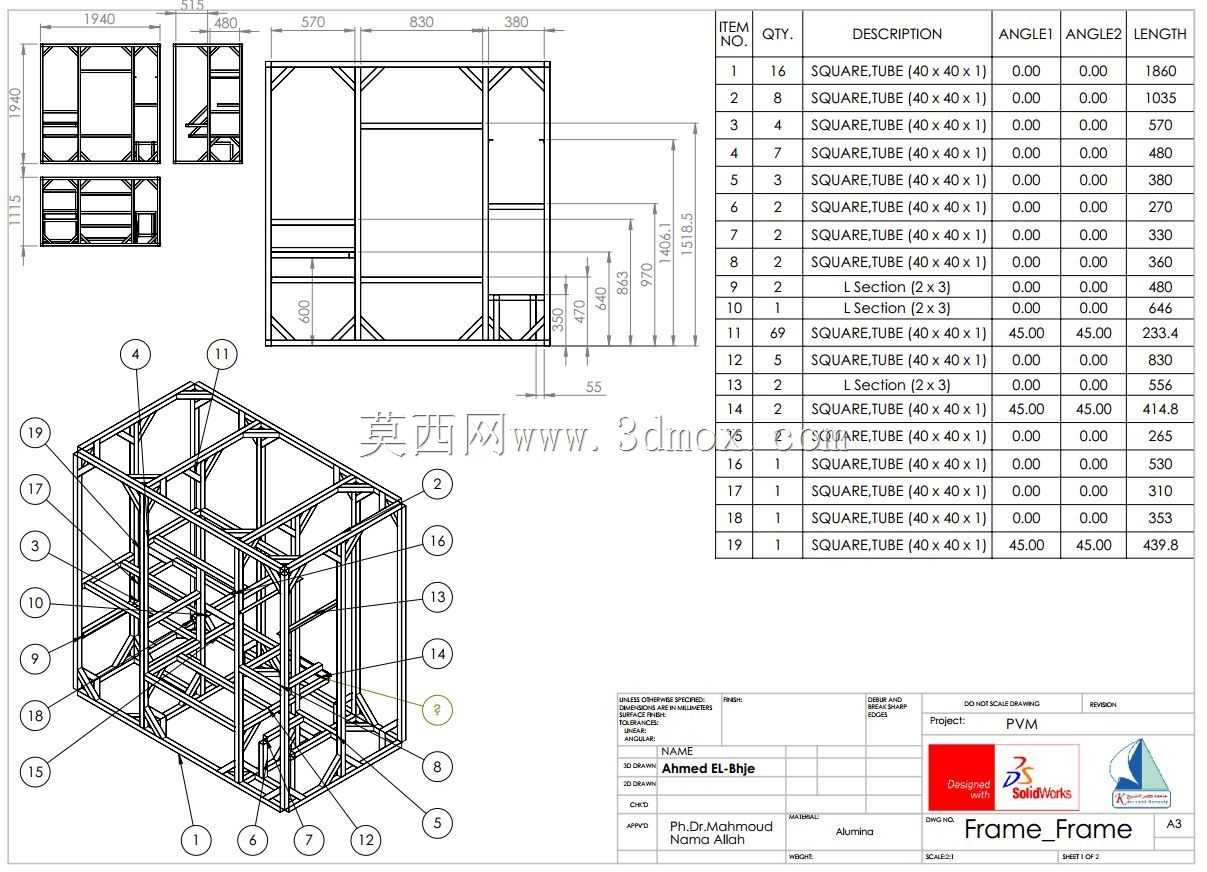

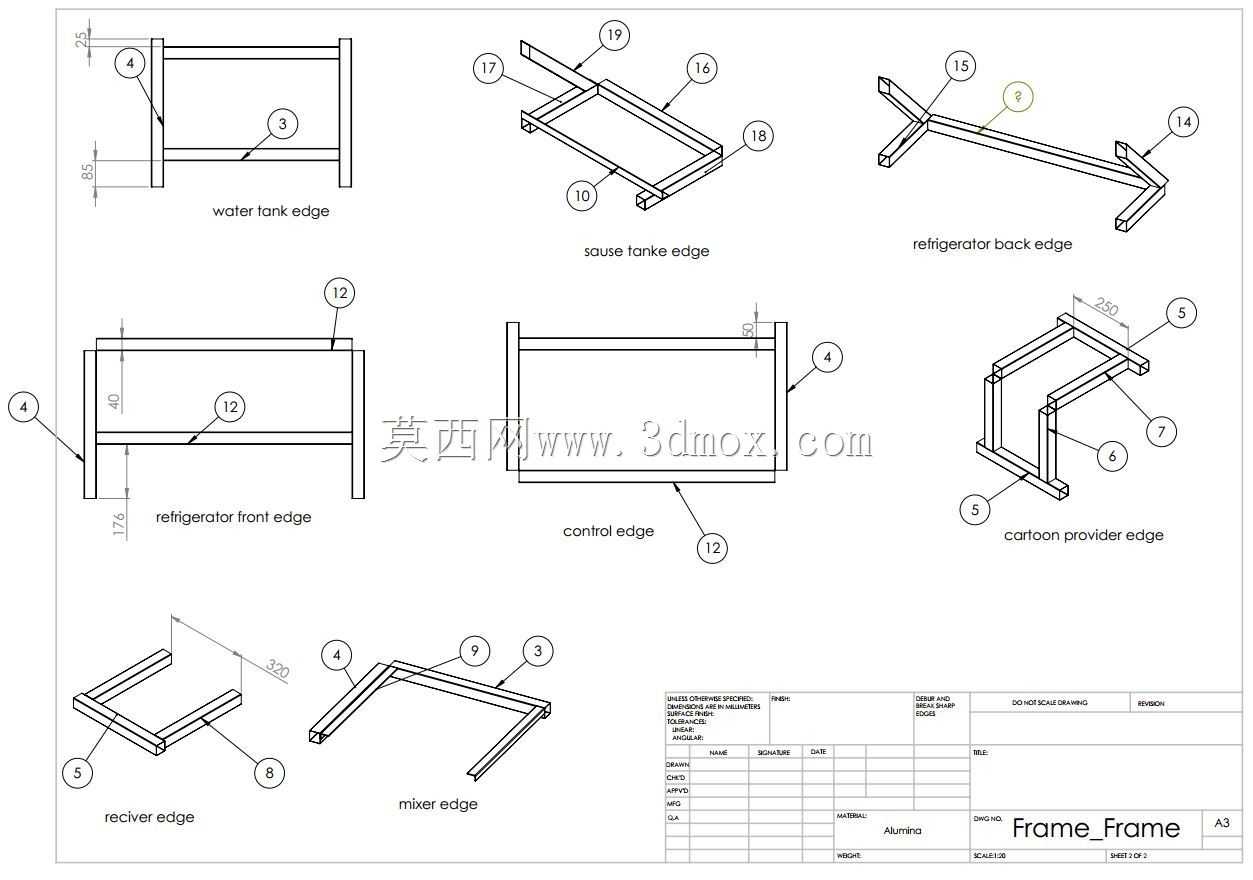

　　从构件加工细节来看，所有方管构件的切割长度均经过精准核算，其中垂直与水平布置的构件端部均为直切处理，保证对接时的贴合面间隙控制在焊接工艺允许范围内，减少焊接填充量与焊接变形量；斜向布置的加强构件两端均按照实际搭接角度做了精准的斜切处理，保证构件与主框架贴合紧密，受力传递路径顺畅。切割清单中对每一种规格、每一个长度的构件都做了明确的数量统计，加工时可按照清单直接批量下料，不需要反复核对图纸尺寸，能有效降低下料出错概率，提升车间加工效率。

　　从安装边界与尺寸适配来看，框架整体的长宽高尺寸经过紧凑化设计，在保证内部安装空间足够容纳常规工业组件的前提下，尽可能压缩外部轮廓尺寸，减少设备整体占地面积；框架的各层横梁间距按照常规工业元件的安装高度做了适配，既保证元件安装后有足够的散热与操作空间，也避免空间浪费导致整体结构过于庞大。组焊完成后整体框架的平面度、垂直度公差控制在常规设备安装允许范围内，后续只需要对安装基准面做简单的铣削加工或者打磨找平，就可以直接进入后续的部件装配环节，不需要大量的校形工作。这类焊接框架的设计逻辑充分考虑了车间加工的工艺性，所有构件都可以通过常规的金属切割、焊接设备完成加工，不需要特殊的定制型材或者专用加工设备，适合中小批量的设备生产场景，也方便后期设备维护时对损坏的构件进行替换维修。
