在设备运维、机械装配的现场场景里,过盈配合轴承的拆卸一直是一线检修人员绕不开的作业环节,直接敲击、撬别不仅会损伤轴承滚道、配合轴颈,甚至会造成轴承座壳体开裂,这款三爪结构的轴承拉拔工具,正是针对这类作业痛点完成的结构设计。从实际使用场景来看,不管是车间内中小型电机端盖轴承的更换、流水线输送辊道轴承的拆换,还是机修班组日常对减速机、泵类设备传动端轴承的拆卸作业,这款工具都能适配多数常规规格的深沟球轴承、圆锥滚子轴承的拆卸需求,作业时无需额外焊接辅助吊点,也不需要对周边零部件做大面积拆解,能大幅压缩停机检修的时长。

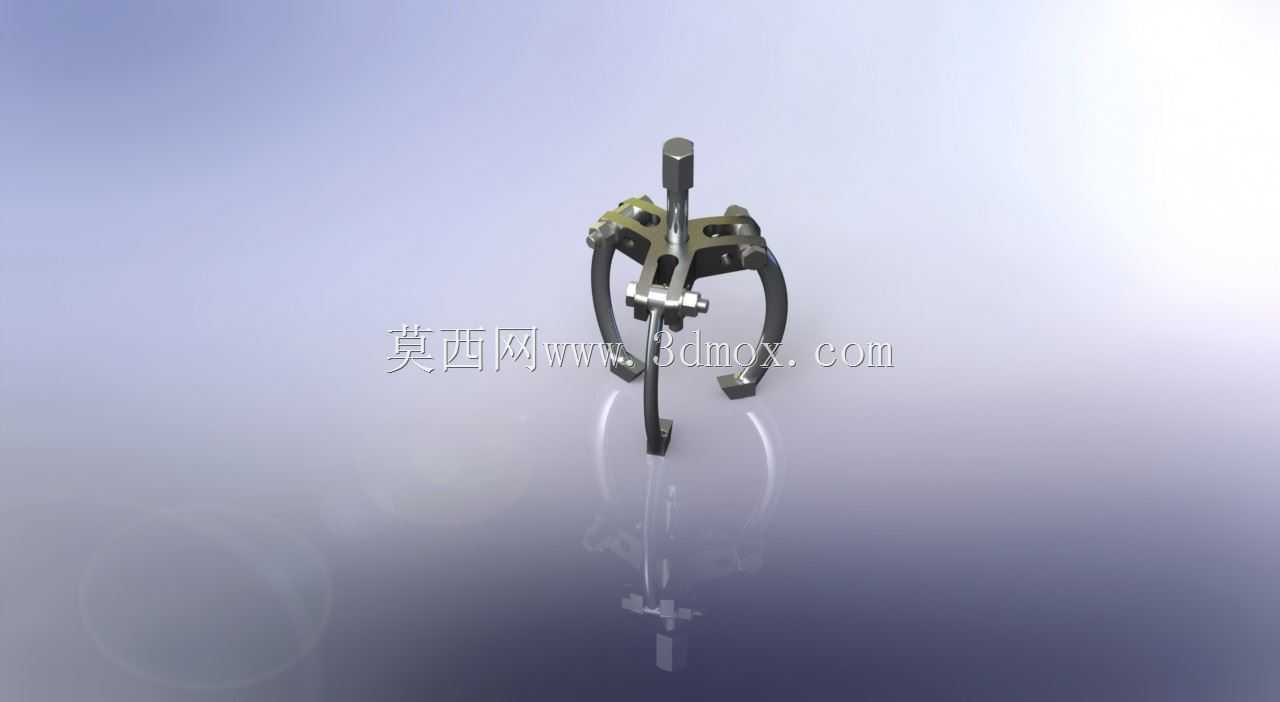

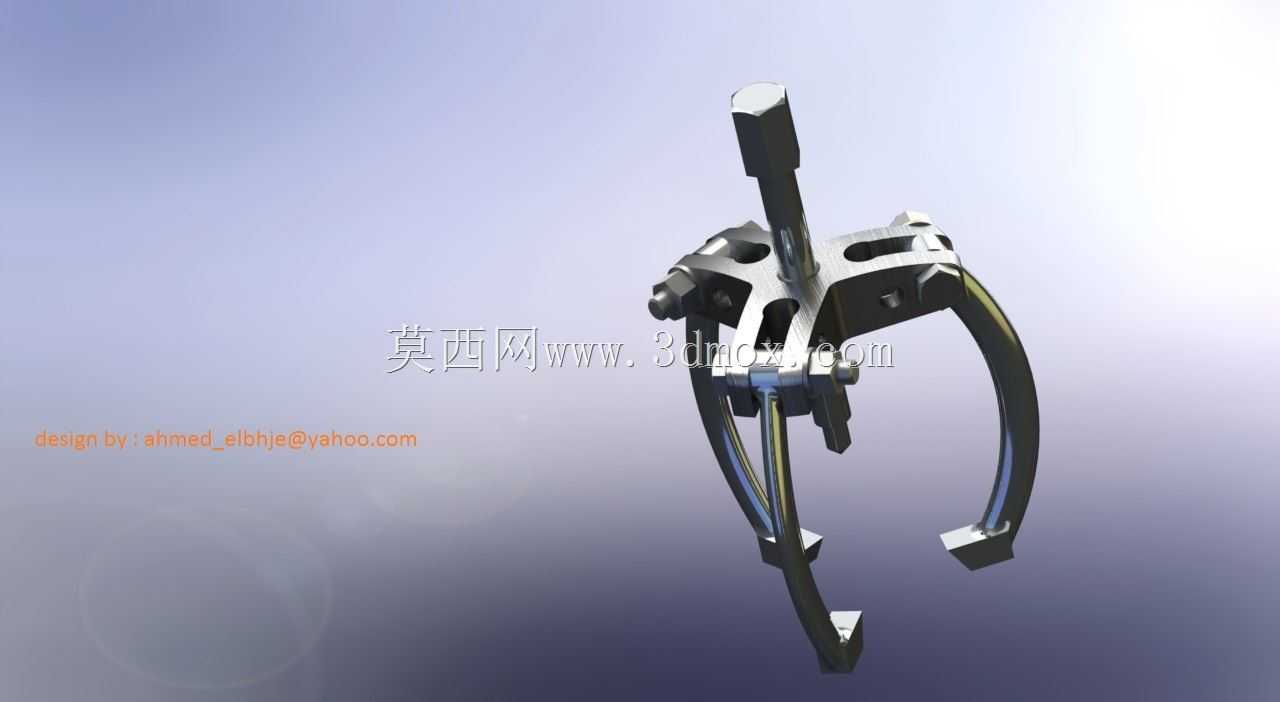

从功能特性上看,这款拉拔器采用三爪均布的夹持结构,三个卡爪可沿中心架的径向导槽同步滑动调整开合范围,作业时卡爪勾住轴承内圈的下端面,中心位置的顶丝杆对准轴端的中心定位孔,旋转顶丝杆尾部的六角受力端,就能通过螺旋副的进给推力,平稳将轴承从轴颈上沿轴向拉出,整个施力过程沿轴的中心线方向,不会出现偏载别劲的情况,避免了传统两爪拉马容易打滑、受力不均导致轴承歪斜卡滞的问题。卡爪的钩部做了加厚的直角承力面设计,接触轴承内圈的端面做了防滑的粗糙处理,拉拔受力时不会出现滑脱弹出的安全隐患,三个卡爪的弧度经过匹配设计,能贴合轴承外圈的圆弧轮廓,即使是拆卸空间受限、无法勾住内圈的场景,也能通过卡持轴承外圈完成拉拔,不会因为局部应力集中压碎轴承保持架。

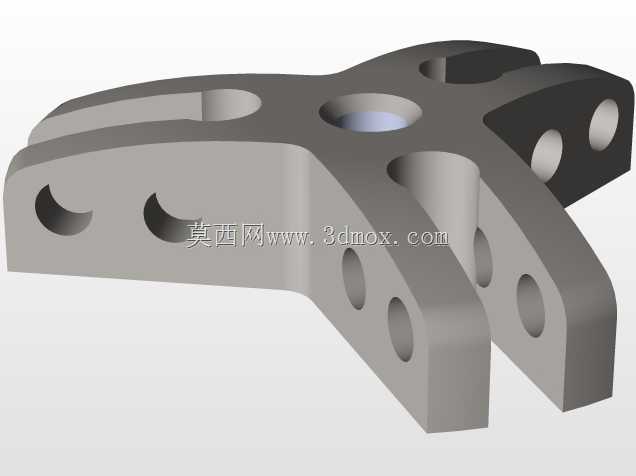

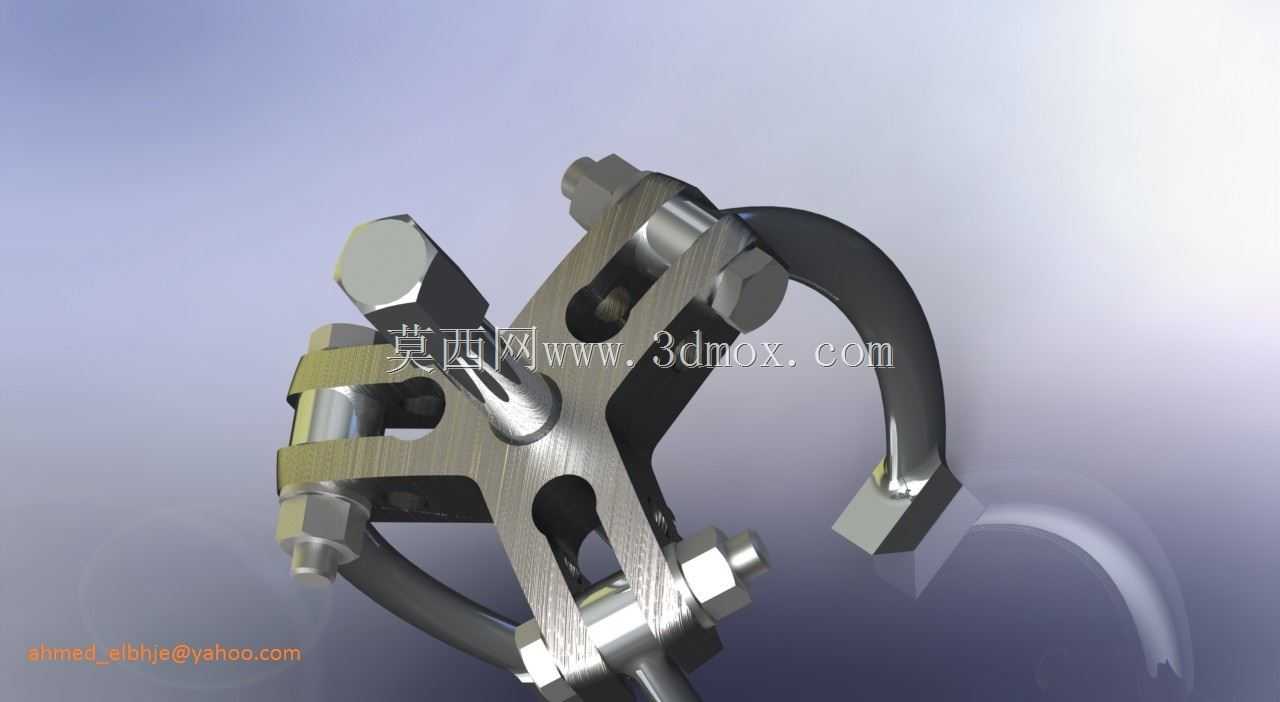

设计思路上,这款拉拔器的中心主体采用十字形的导槽架结构,相比圆盘式的架体,在保证结构刚度的前提下大幅减轻了整体重量,单人即可手持操作,导槽的截面采用梯形槽设计,卡爪的滑动段做了对应的梯形凸台,滑动调整时不会从导槽内脱出,同时能承受拉拔时的径向分力,避免卡爪在受力时向外张开滑脱。顶丝杆采用梯形螺纹传动,相比普通三角螺纹,梯形螺纹的牙根强度更高,承载能力更强,长时间承受大拉力也不会出现滑牙、变形的问题,顶丝杆的顶端做了球面硬化处理,顶在轴端中心孔时能自动找正中心,旋转进给时不会刮伤轴端的定位基面,尾部的六角受力端可适配普通扳手、棘轮扳手甚至电动扳手的驱动,在大拉力作业场景下能降低操作人员的劳动强度。卡爪与中心架之间设置了同步联动的结构,调整开合范围时三个卡爪会同步移动,不需要逐个调整卡爪位置,能快速对准轴承的夹持位置,提升作业效率。
从外形尺寸与安装边界来看,这款拉拔器的最大开合直径可覆盖常规中小型设备常用的轴承外径范围,最小闭合直径可适配小规格的微型轴承拆卸,顶丝杆的有效行程满足多数常规轴承安装位的轴向拉出距离需求,不需要中途二次垫接辅助套。整体结构的径向尺寸紧凑,在轴承周边有端盖、密封座等遮挡部件的场景下,只要留出略大于卡爪厚度的缝隙,就能将卡爪伸入勾住轴承,不需要额外拆卸周边的附属零件,适配多数工业设备的轴承安装空间边界。卡爪的长度经过匹配设计,拉拔过程中卡爪的受力点始终与顶丝杆的施力点保持在同一轴向平面内,不会因为力臂过长导致架体变形、卡爪断裂,整体结构没有多余的突出部件,在狭小的设备腔体内部也能顺利操作。
实际作业中,这款拉拔器的施力过程是线性平稳的,操作人员可以通过旋转顶丝杆的力度感知轴承的配合松紧度,遇到过盈量较大的轴承,也可以配合加热轴承内圈的方式同步作业,不会因为突然的冲击力损伤轴的配合面。相比液压式拉拔工具,这款纯机械结构的拉拔器不需要外接动力源,也不存在密封件老化漏油的问题,在野外检修、无电源气源的作业场景下也能正常使用,日常维护只需要定期在螺纹、导槽位置涂抹少量润滑脂,就能保证长时间的可靠使用,是机修班组、装配工位常备的实用检修工具。
