小型履带式简易移动机器人结构设计

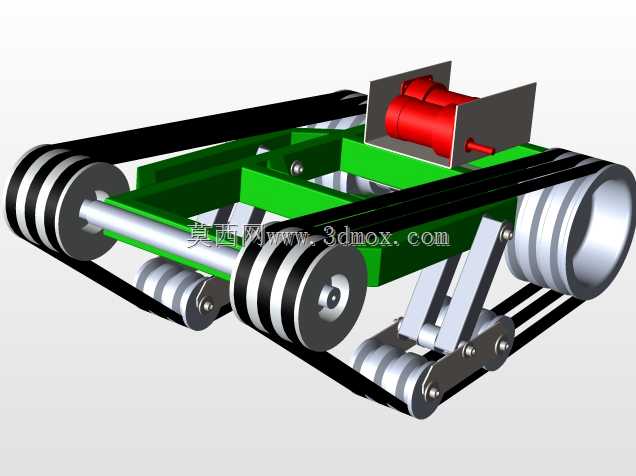

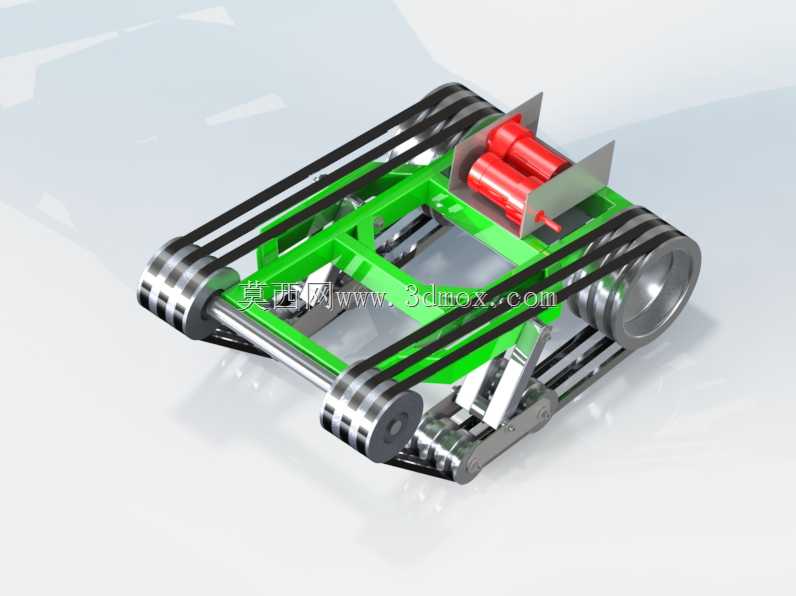

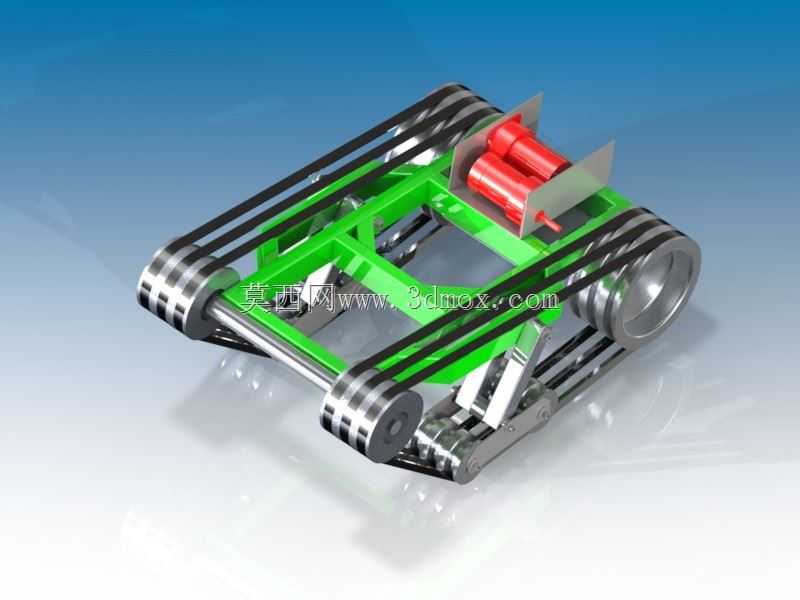

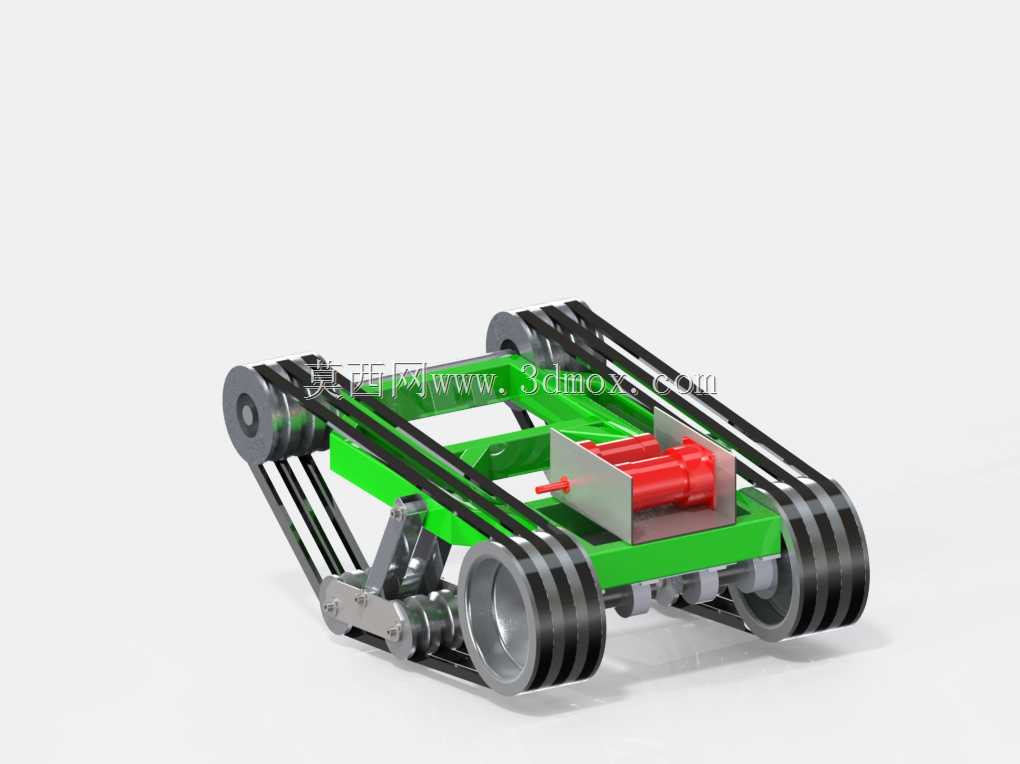

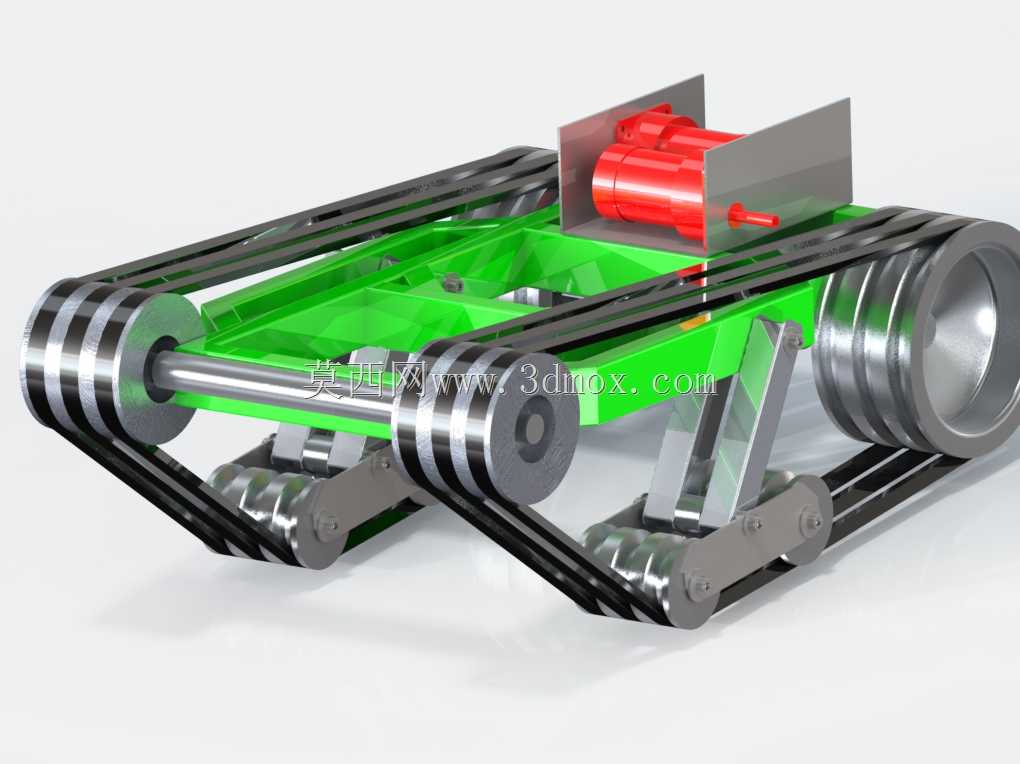

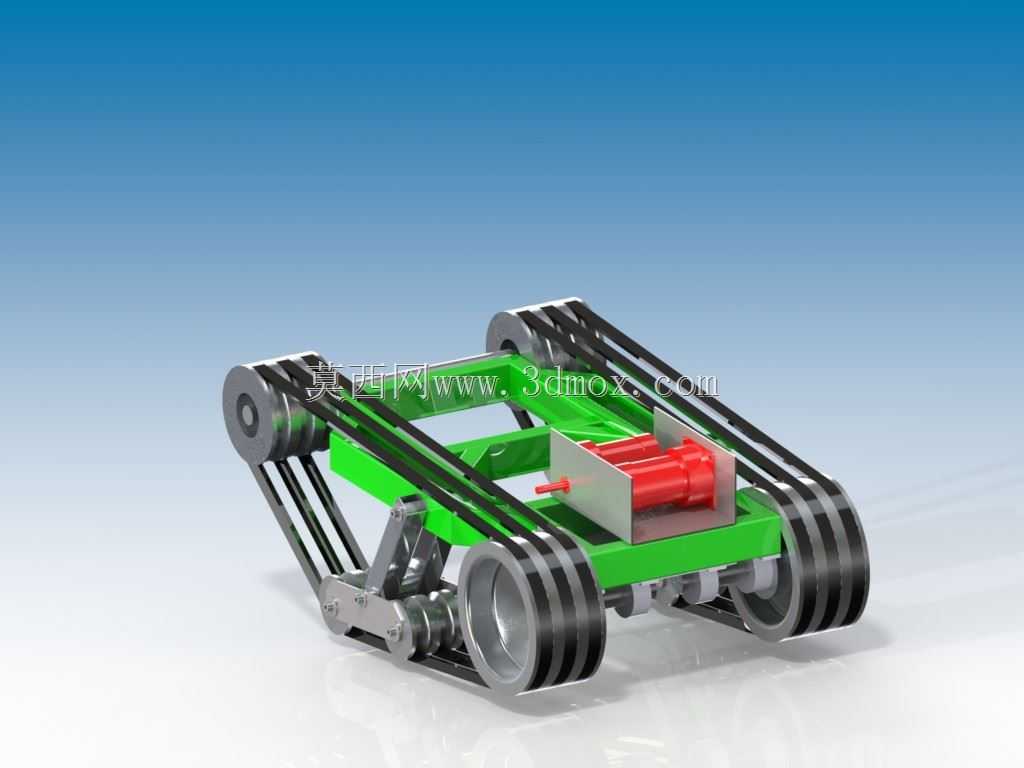

　　这款小型履带式移动行走机构，最初的设计定位是面向狭小空间巡检、轻型物料短途转运、教学实训演示这类对通过性有要求、负载等级不高的应用场景，整体结构做了大量简化处理，没有冗余的装饰性构件，所有外露部件都承担实际的结构功能。从结构布局来看，行走部分采用双履带对称布置，单侧履带套在前后两个主带轮上，下方设置了多组小直径承重托带轮，既可以避免履带在承重状态下过度下垂脱轨，也能分散机身载荷对履带的局部压强，在不平整的碎石路面、轻微起伏的硬质地面甚至小坡度斜面上行走时，履带和接触面的有效贴合面积能保持在85%以上，不会出现普通轮式结构容易打滑、卡滞的问题。

　　设计阶段优先考虑了加工装配的便捷性，主车架采用一体化的折弯型材作为承载主体，没有设计复杂的曲面蒙皮结构，所有传动轮的安装座都直接通过紧固件固定在车架侧面，后期维护时不需要拆解整体车架，就能单独更换单侧履带或者单个带轮，大幅降低了后期运维的拆装难度。动力舱布置在车架靠后的位置，预留的安装空间可以容纳小型直流驱动电机、减速齿轮组以及配套的控制电路板，舱体上方做了凸起的围挡结构，既可以保护内部的电气元件不受外力磕碰，也能作为上部功能模块的安装基准面，不管是加装小型机械爪、检测传感器支架还是轻型载物平台，都可以直接以这个平面为定位基准打安装孔，不需要额外做适配支架。

　　传动结构上，主带轮和驱动轴之间采用平键连接传递扭矩，履带选用的是同步带式的橡胶履带，和金属带轮之间的啮合精度足够，行走时不会出现跳齿的问题，同时橡胶材质本身有一定的减震效果，在硬质路面行走时的震动幅度比全金属履带小很多，对搭载的精密检测元件更友好。从安装边界来看，整机的横向宽度控制在常规巡检通道的允许通行尺寸以内，长度方向的前后突出量都做了收窄，转向时的最小回转半径可以控制在自身长度的0.8倍左右，在狭窄的设备间隙、管道巡检通道里也能完成转向动作，不会出现卡滞。

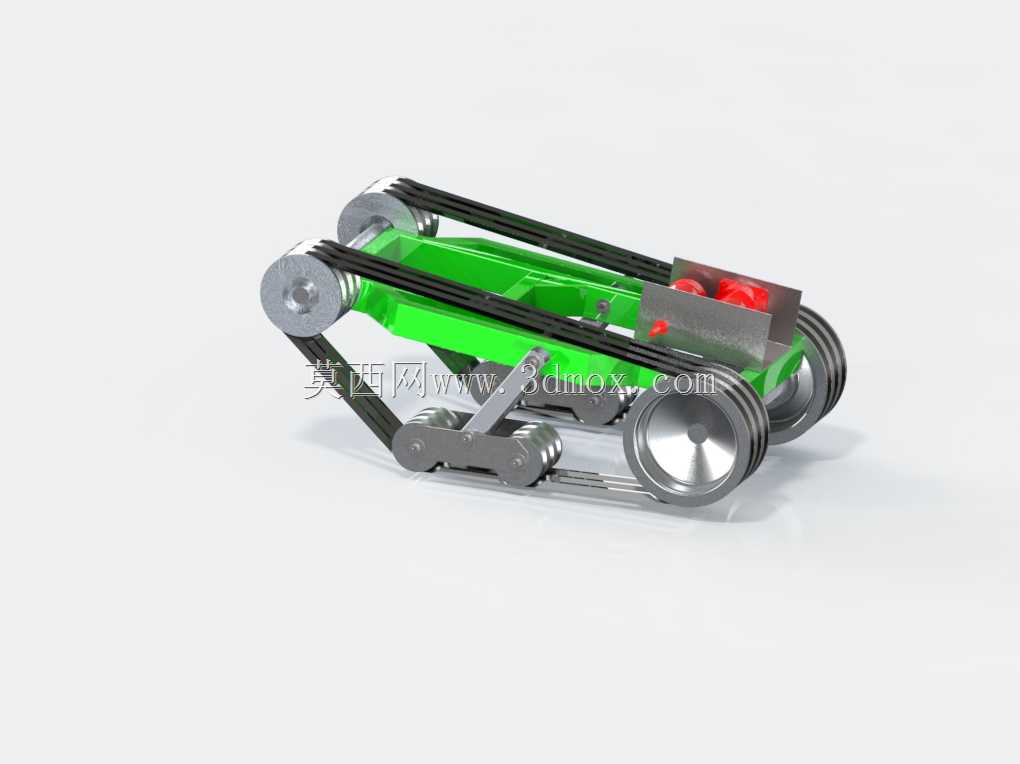

　　承重轮的支架采用了独立的小摆臂结构，每个承重轮都可以小范围上下浮动，当路面有小幅度的凸起或者凹陷时，对应的承重轮会自动调整位置，始终保持履带和地面的接触，不会出现局部履带悬空导致的牵引力下降问题。车架前部预留了传感器安装位，可以直接固定红外避障模块、视觉摄像头这类检测元件，布线槽沿着车架内侧的加强筋布置，所有走线都隐藏在车架内部，不会外露被履带剐蹭，也避免了行走过程中线路被外部障碍物勾挂的风险。

　　在结构强度校核阶段，针对主带轮的轴承受力、履带的张紧力、车架的抗弯强度都做了对应验算，张紧机构设计在后部主带轮的安装座上，通过调整安装座的前后位置就能改变履带的张紧程度，不需要额外拆卸履带就能完成张紧度调整，日常维护的操作门槛很低。整机的重心位置经过优化，布置在履带接地段的中心偏前位置，爬坡时不会出现后倾翻的问题，即使在30度左右的坡面上停留，整机的稳定性也能满足使用要求，上部搭载的功能模块重量只要控制在设计负载范围内，就不会影响行走的稳定性。

　　这款结构没有采用复杂的悬挂系统，所有结构件都可以通过常规的机加工、钣金折弯工艺制作，不需要开模，非常适合小批量定制或者教学场景下的自制改装，用户可以根据自己的实际需求更换不同宽度的履带、调整电机的安装位置来改变行走速度和牵引力，适配不同的使用场景，比如在室内平整地面使用时可以更换更窄的轻量化履带降低行走阻力，在户外泥泞路面使用时可以更换加宽履带提升接地面积，降低接地压强避免陷车。
