轮式移动探测作业机器人结构设计

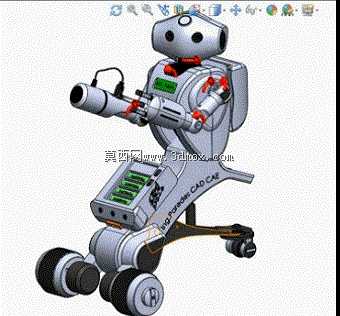

　　这款轮式移动作业机器人的结构设计，核心面向狭小空间巡检、轻量作业辅助类场景，在工业厂区管线巡检、仓储区域异常排查、教学实训演示等场景下都能适配。整机采用三轮支撑加辅助万向轮的移动布局，底部三个大直径驱动轮呈三角分布，搭配后侧小尺寸万向随动轮，既保证了静止状态下的结构稳定性，也能实现小半径转向，在狭窄通道内移动时无需过大的回转空间，适配多数厂区巡检通道的宽度边界。机身主体采用分层式结构设计，下层为动力与轮系安装腔，预留了电池、驱动电机、控制主板的安装位，安装边界严格控制在轮系支撑范围内，避免突出结构在移动过程中发生剐蹭；中层为控制交互区，正面预留了数显模块的安装槽位，可直接嵌入状态显示屏，实时反馈设备运行参数、剩余电量、

　　探测数据等信息；上层为视觉与传感安装位，头部舱体预留了双视觉传感器的安装孔位，可根据作业需求更换红外测温、图像采集、气体检测等不同传感模块，无需改动主体结构即可完成功能切换。前端搭载的多自由度机械臂采用关节式结构，三个转动关节处预留了舵机或伺服电机的安装位，关节处设计了走线槽，避免线缆外露在运动过程中发生缠绕，臂端预留了标准接口，可搭载夹爪、检测探头、小型作业工具等不同末端执行器，机械臂的运动范围覆盖机身正前方120度扇形区域，作业半径可满足近距离检测、轻量物件拾取的需求。机身侧面设计了内凹式提手结构，方便单人完成设备的搬运转移，整体外壳采用圆弧过渡设计，没有尖锐突出结构，在人员密集的教学场景或者狭窄的管线区域移动时，

　　不会剐蹭周边设备或者对人员造成磕碰。从安装尺寸来看，整机高度控制在常规成年人腰部位置，移动时的重心落在轮系支撑三角形的几何中心附近，即使在机械臂完全伸出的状态下，重心偏移量也控制在稳定支撑范围内，不会发生侧翻。轮系采用橡胶材质外圈，既可以在水泥地面、环氧地坪等常见厂区地面平稳移动，也能提供足够的摩擦力，在小坡度路面移动时不会打滑。结构设计过程中，所有零部件的安装位都预留了标准紧固件的安装孔，多数结构件采用钣金折弯加注塑外壳的组合方案，在保证结构强度的前提下控制整体重量，机身内部预留了足够的布线空间，强弱电走线区域做了物理分隔，避免信号干扰。机械臂的关节处设计了限位结构，防止运动超程损坏内部线缆或者舵机，头部传感舱采用可转动设计，

　　可在水平方向180度转动，垂直方向90度俯仰，无需整机移动即可完成大范围的环境探测。底部轮系的安装座采用可调式结构，可根据地面平整度微调轮组高度，保证四个轮子都能有效接触地面，避免出现驱动轮悬空导致的移动失稳。整机的装配逻辑采用模块化设计，轮系模块、机身主体模块、机械臂模块、头部传感模块都可独立拆分，后期维护时可单独更换故障模块，无需拆解整机，大幅降低后期维护的难度。在实训教学场景下，这款结构可作为运动学分析的载体，学生可通过调整机械臂关节参数、轮系运动参数，验证正逆运动学算法、移动路径规划算法的实际效果，所有外露的结构件都做了等比例还原，可直接用于Solidworks运动仿真，模拟不同运动状态下的重心变化、关节受力情况，为后续的结构优化、控制算法调试提供准确的三维模型支撑。
