花型压花饼干数控加工成型模具设计

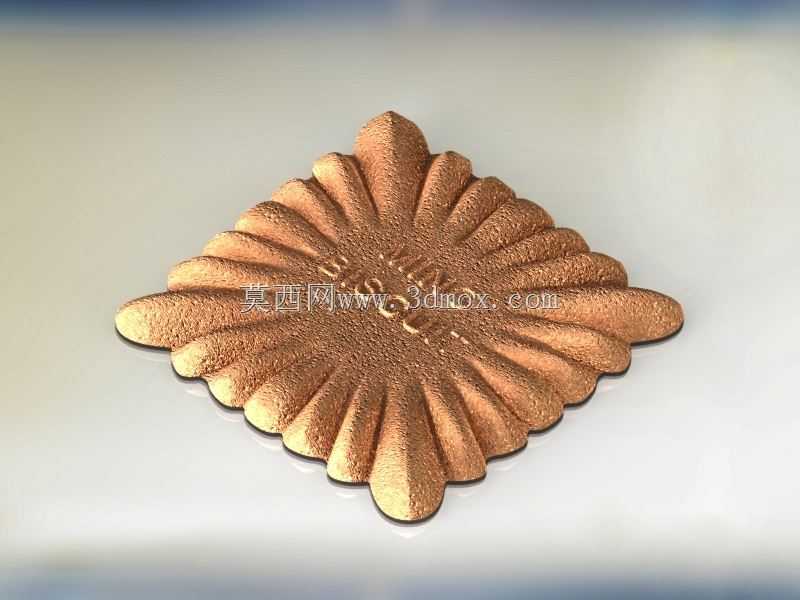

　　在休闲食品量产环节，压花类饼干的成型一致性直接决定产线的良品率与终端产品的视觉辨识度，这套花型饼干的三维结构设计，核心是为数控加工环节提供可直接落地的模具型腔加工依据，解决传统手工修模导致的花型深浅不一、边角缺料、脱模粘模等常见生产问题。设计初始阶段先梳理饼干的成型逻辑：压模合模时的料流填充路径需要顺着花型的放射状纹理排布，因此每瓣花型的凸起棱边都做了0.15mm的拔模斜度，避免硬脱模时刮花饼干表面的焦糖涂层附着面。花型整体采用中心对称的放射结构，四个方向的主瓣凸起高度比副瓣高0.2mm，既保证压花时的层次感，又能让面团在受压时自然向纹理凹陷处填充，不会出现局部缺料导致的花型残缺。从安装边界来看，

　　这套型腔结构适配常见的辊压式饼干成型机模辊安装位，单块型腔的安装基准面做了0.02mm的平面度公差要求，锁紧孔位的中心距与现有量产设备的模座孔位完全匹配，不需要额外改造设备夹具就能直接上机加工。设计过程中特意将花型表面的文字标识区域做了下沉0.1mm的处理，压制成型后文字会在饼干表面形成浅浮雕效果，不会因为凸起过高导致烘烤过程中文字区域焦糊，也避免了凸起过浅导致文字辨识度不足的问题。考虑到数控加工的工艺可行性，所有花型的曲面过渡都采用G2连续，没有锐角死角，既方便CNC精加工时球头刀走刀顺畅，减少接刀痕，也能降低后续模具抛光的工作量，同时模具使用过程中残留的面屑也更容易清理，减少食品生产环节的卫生死角。在功能特性上，

　　这套结构的排气槽设计隐藏在每瓣花型的拼接缝隙处，槽深控制在0.08mm，既能在压模时排出型腔内的空气，避免饼干表面出现气泡凹坑，又不会因为槽过深导致面团挤入形成毛边，减少后续修剪工序的工作量。花型最外侧的轮廓边做了R0.3mm的圆角处理，压制成型后饼干的边缘不会出现锋利的硬边，既避免包装过程中边缘碎裂产生碎屑，也能提升食用时的口感体验。从实际生产的适配性出发，设计时预留了0.3mm的面团烘烤收缩余量，所有型腔尺寸都按照烘烤后的成品尺寸反向补偿，保证量产出来的饼干成品尺寸统一，能适配后续的自动化包装线料槽，不会因为尺寸偏差导致卡料。整个建模过程完全遵循数控加工的工艺逻辑，没有无法落地的艺术化夸张结构，每一处曲面的曲率、每一个棱边的倒角、每一个安装位的公差，都对应实际生产中的具体工序要求，从三维结构到模具加工再到量产成品，全链路没有需要二次调整的结构矛盾，能直接导入CAM软件生成加工刀路，大幅缩短模具开发的周期。
