多色标识模块化快装定位夹持工装结构

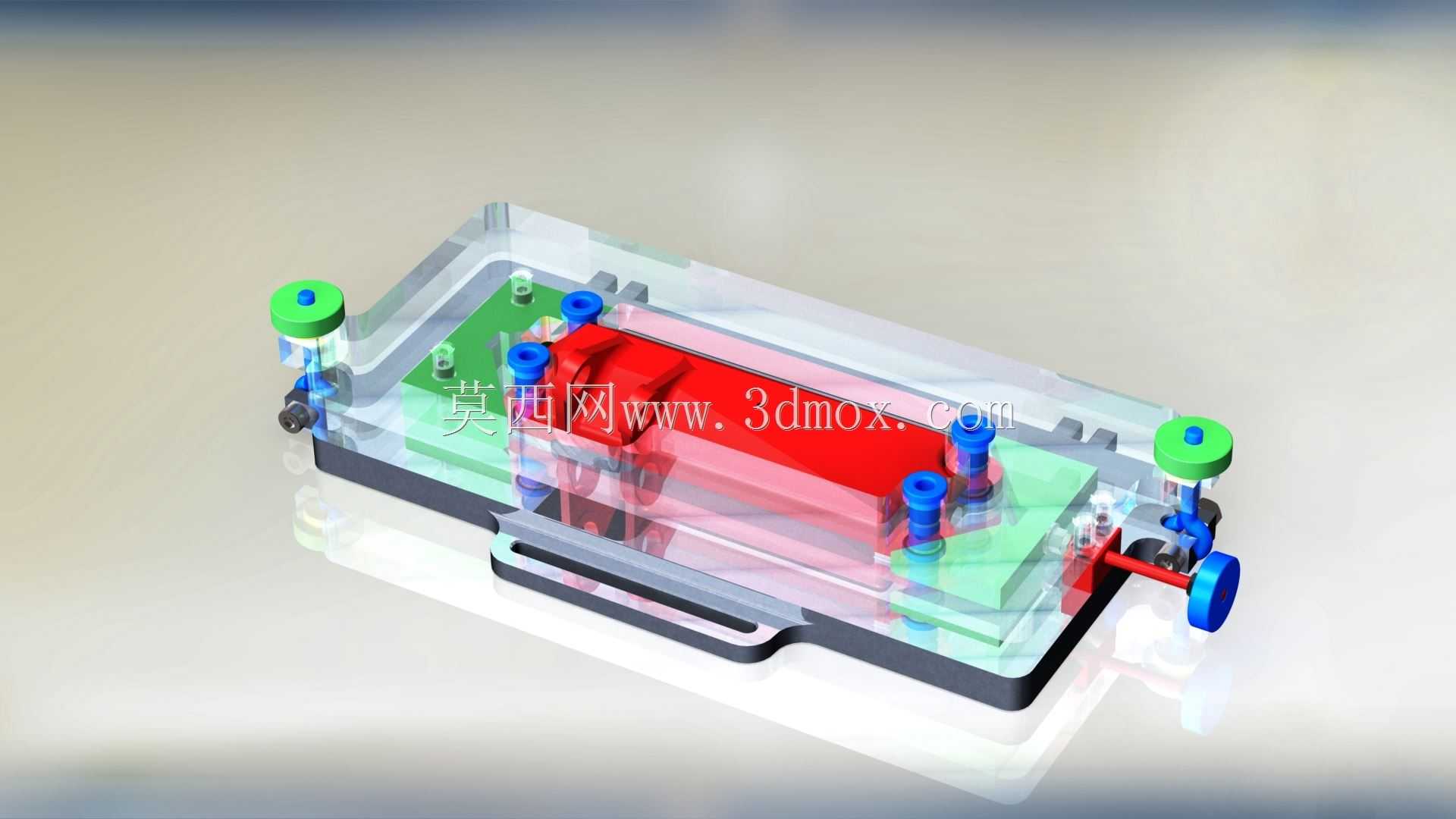

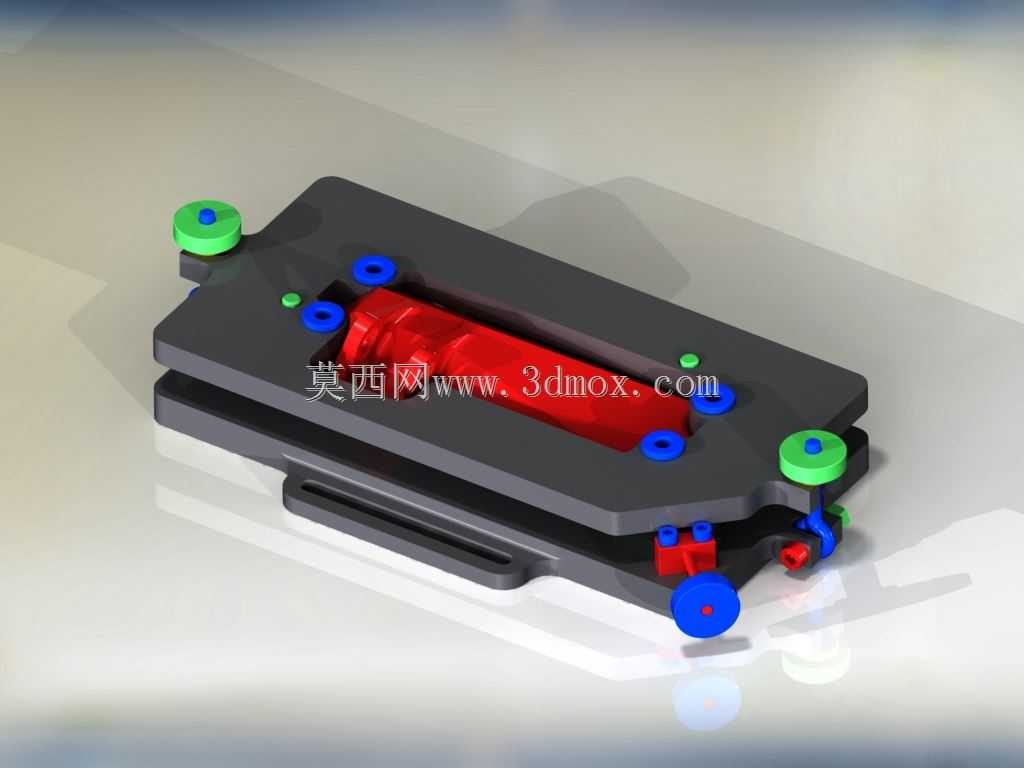

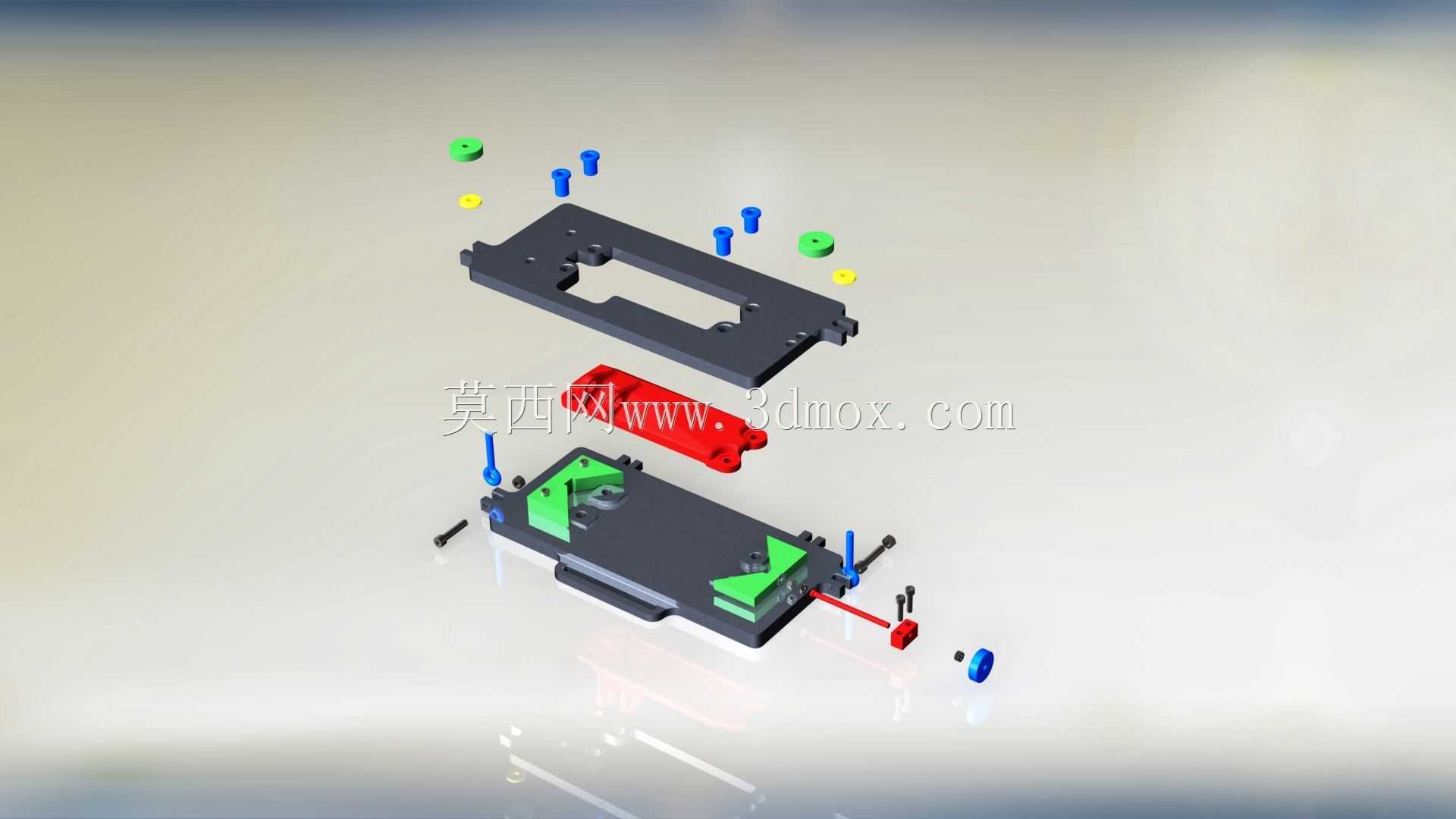

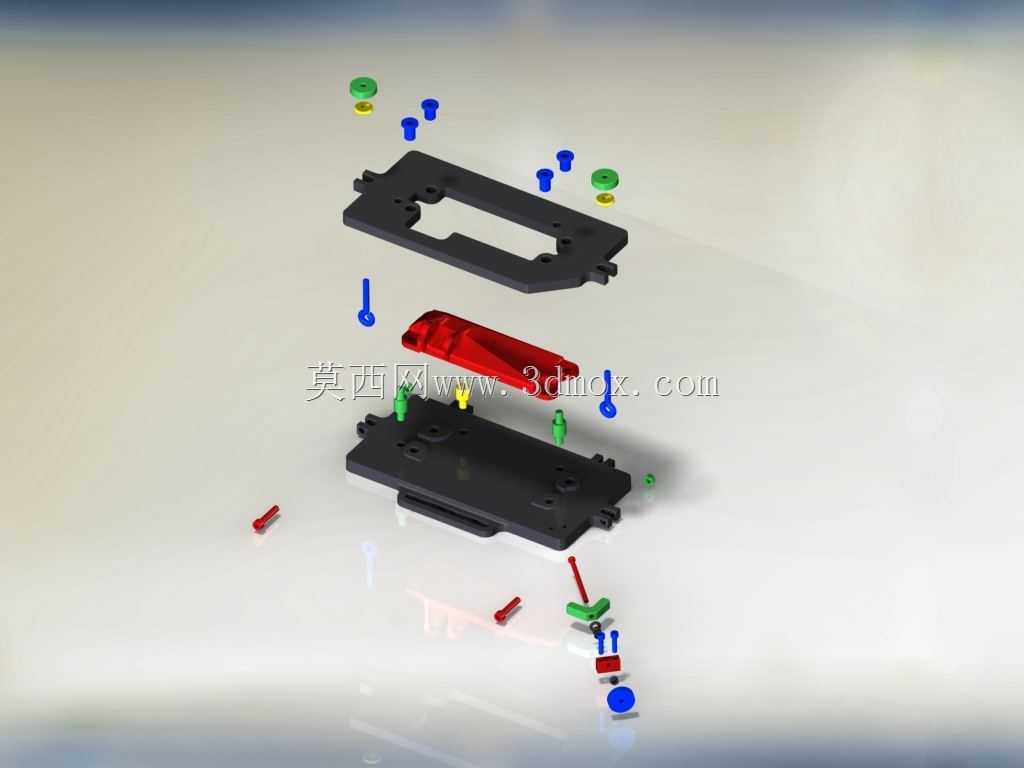

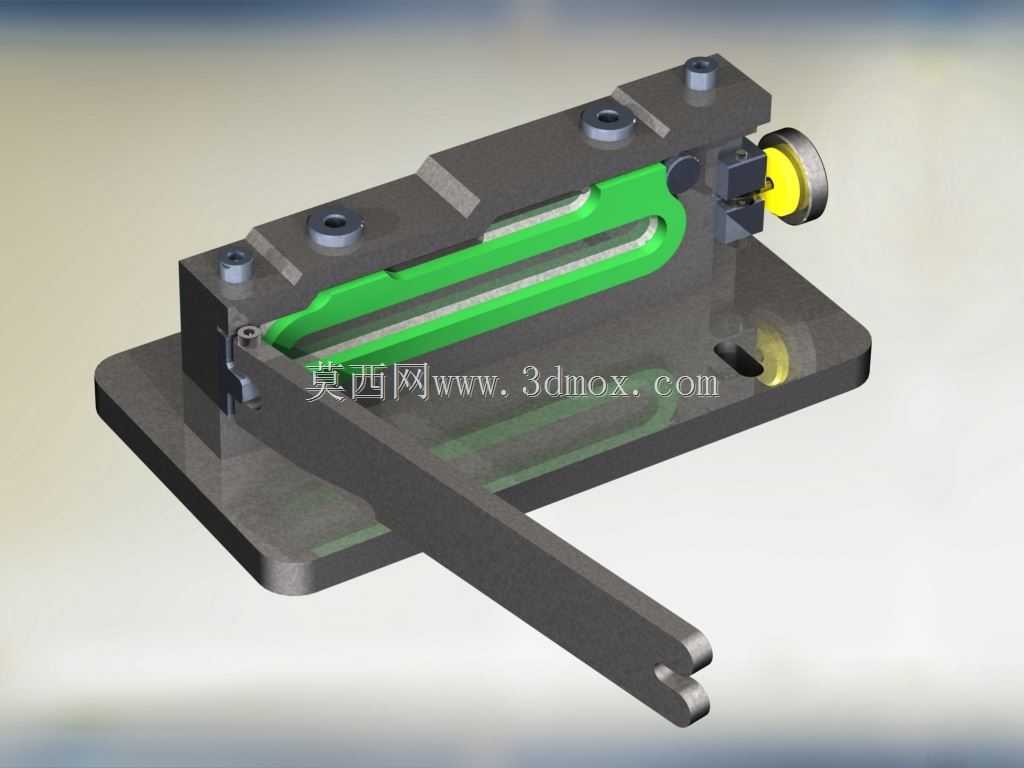

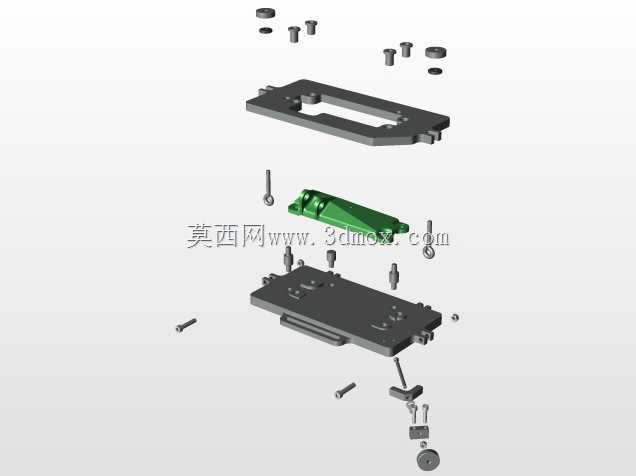

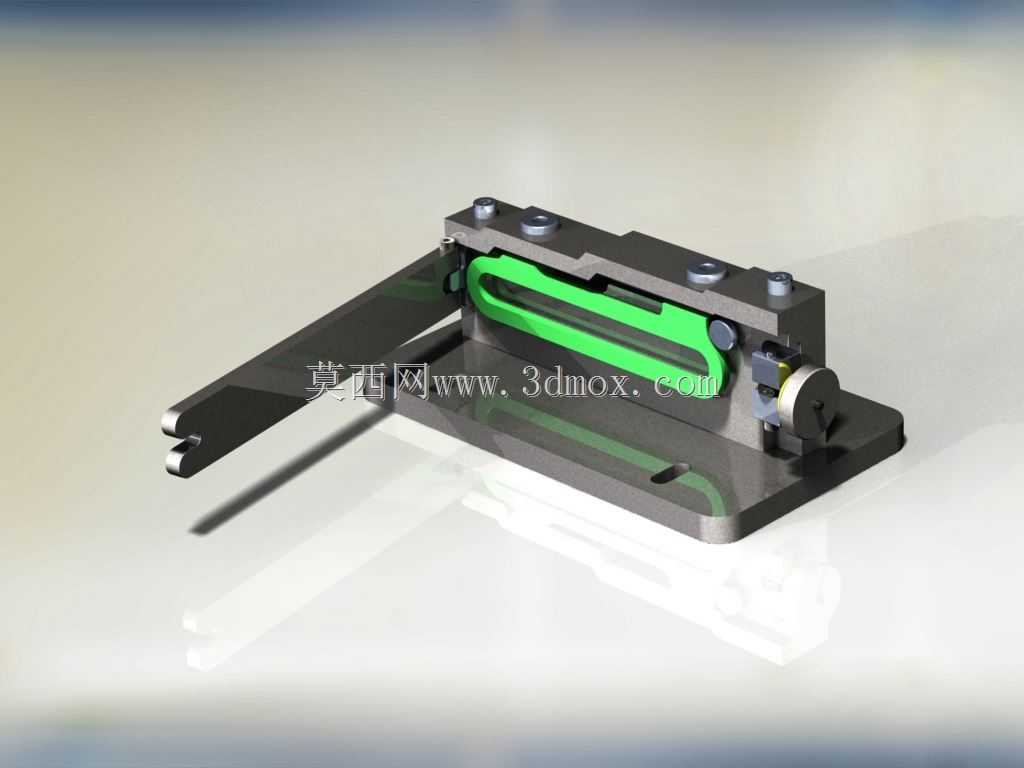

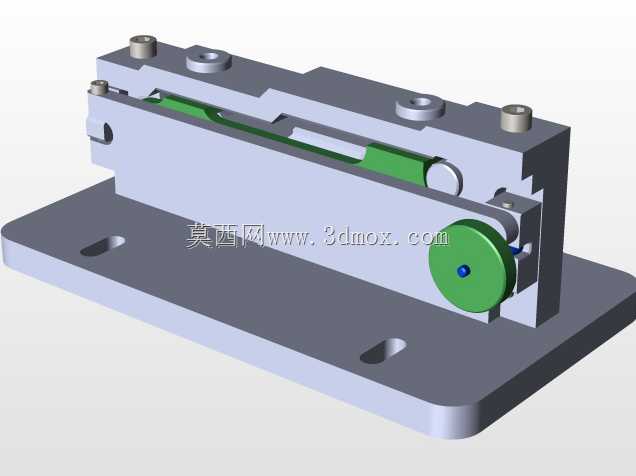

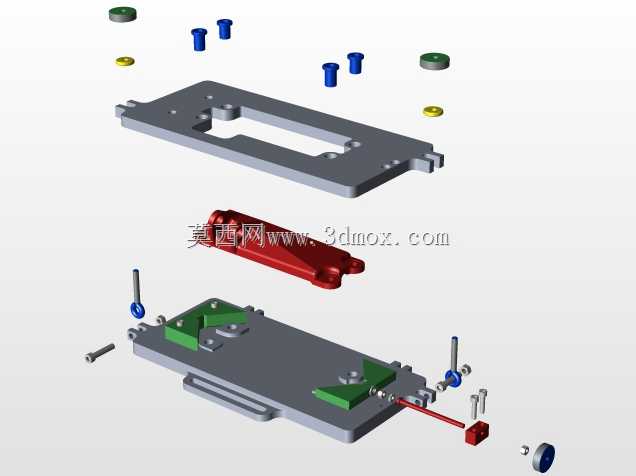

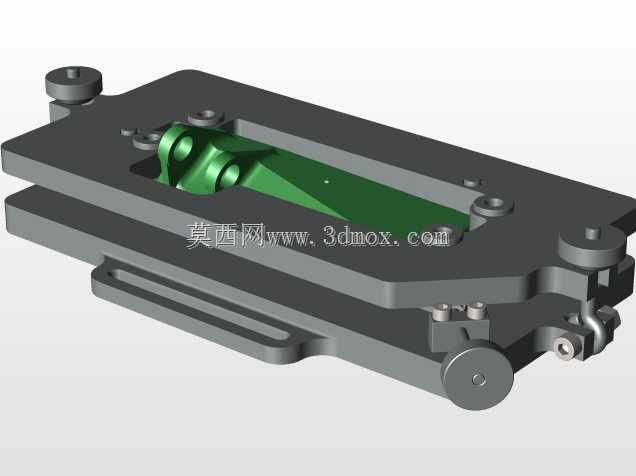

　　在中小批量精密零部件的铣削、钻孔工序加工场景里，这类带多色定位标识的夹持工装，主要承担工件快速定位、装夹固定的核心作用，适配加工中心工作台的通用T型槽安装基准，能大幅缩短单件工件的装夹找正时间，降低操作人员的装夹对位难度。从结构设计逻辑来看，该工装采用上下双层叠合的基座结构，下层基座预留了通长的滑移槽，可沿工作台槽向调整整体安装位置，适配不同长度规格工件的装夹跨度需求，上层承载板通过侧边的锁紧组件与下层基座实现位置固定，调整到位后无需反复校准基准面，能直接复用前序加工的坐标参数。工装表面分布的绿、蓝、红三色凸台与孔位，并非装饰性设计，绿色带孔凸台为基准定位销座，对应工件的工艺定位孔，安装时优先将工件基准孔套入绿色销柱，即可完成X、

　　Y两个方向的初始定位，避免装夹时的方向错装；蓝色带孔凸台为辅助压紧位，每个凸台中心预留的螺纹孔可配套快装压块，根据工件的外形轮廓选择对应位置的压紧点，避开工件的加工走刀路径，防止压头与刀具发生碰撞；中部红色的内嵌腔体为工件容纳区，腔体轮廓与待装夹工件的外轮廓做了仿形适配，工件放入后可限制Z向的转动自由度，配合侧边的蓝色锁紧销完成最终夹紧，无需额外打表找正即可保证工件的装夹位置精度。从安装边界尺寸来看，该工装整体为扁平矩形结构，总高度控制在常规加工中心的刀具安全行程下限以内，下层基座的滑移槽宽度适配通用18mm规格的T型槽螺栓，安装时无需额外制作过渡连接板，可直接固定在机床工作台上，上层承载板的定位销孔位置公差控制在±0.

　　02mm以内，能满足IT7级加工精度的装夹要求。设计过程中特意将不同功能的组件做了颜色区分，一线操作人员在换产装夹时，可通过颜色快速识别定位、压紧、锁紧的对应操作位，减少装夹步骤的记忆成本，对于多品种小批量的加工场景，这种可视化的功能分区设计，能有效降低新员工的装夹出错率。工装侧边外露的红色锁紧拨钮，采用偏心轮锁紧结构，扳动拨钮即可完成上层承载板的位置锁止与释放，调整工装跨度时无需完全拧松固定螺栓，单人即可快速完成位置调整，相比传统的螺栓锁紧式工装，调整效率可提升60%以上。在实际使用场景中，这类工装还可配套不同规格的仿形定位套，更换定位套即可适配同系列不同型号的工件装夹，无需更换整个工装基座，能大幅降低生产现场的工装储备成本，基座的所有棱角位置都做了R2的倒角处理，避免操作人员装夹工件时被锐边划伤，底部与工作台接触的面做了磨削加工，平面度控制在0.01mm以内，保证安装后工装整体的水平度，不会因为基座贴合面的间隙导致装夹精度偏差。
