户外刷卡门禁终端结构设计方案

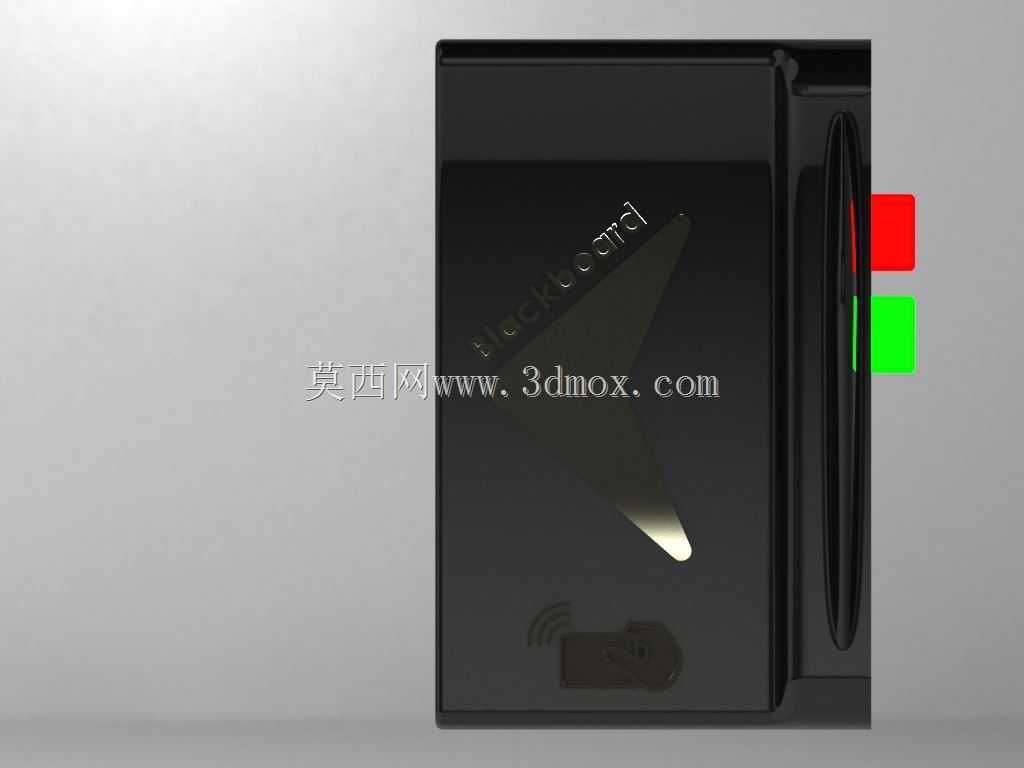

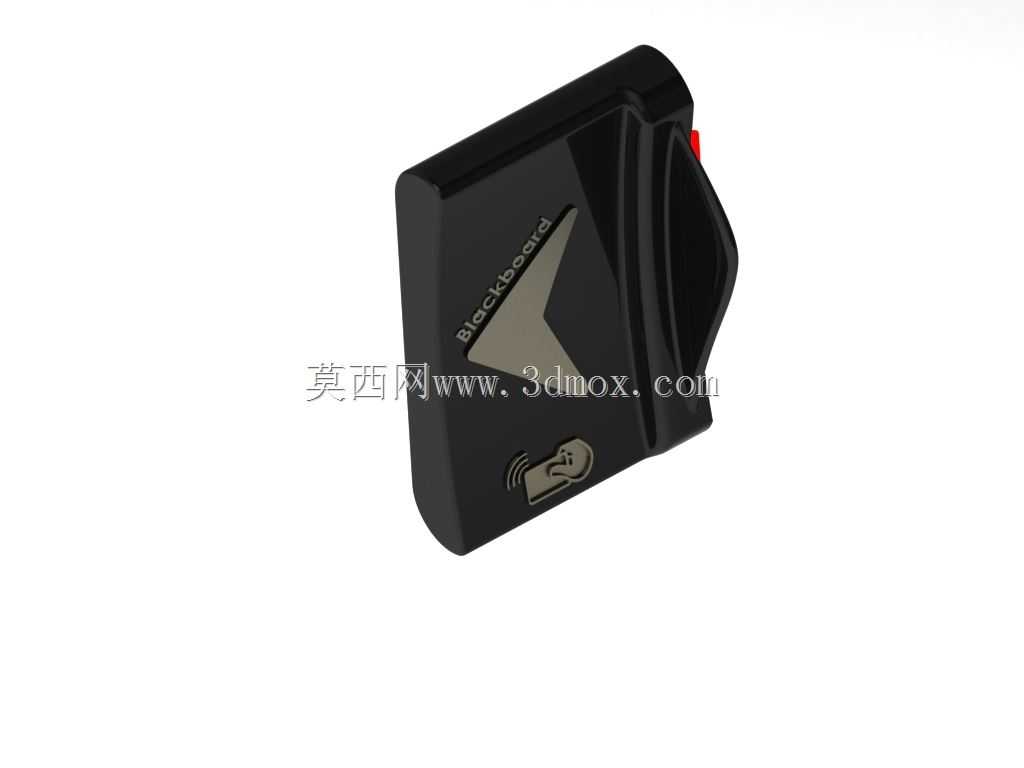

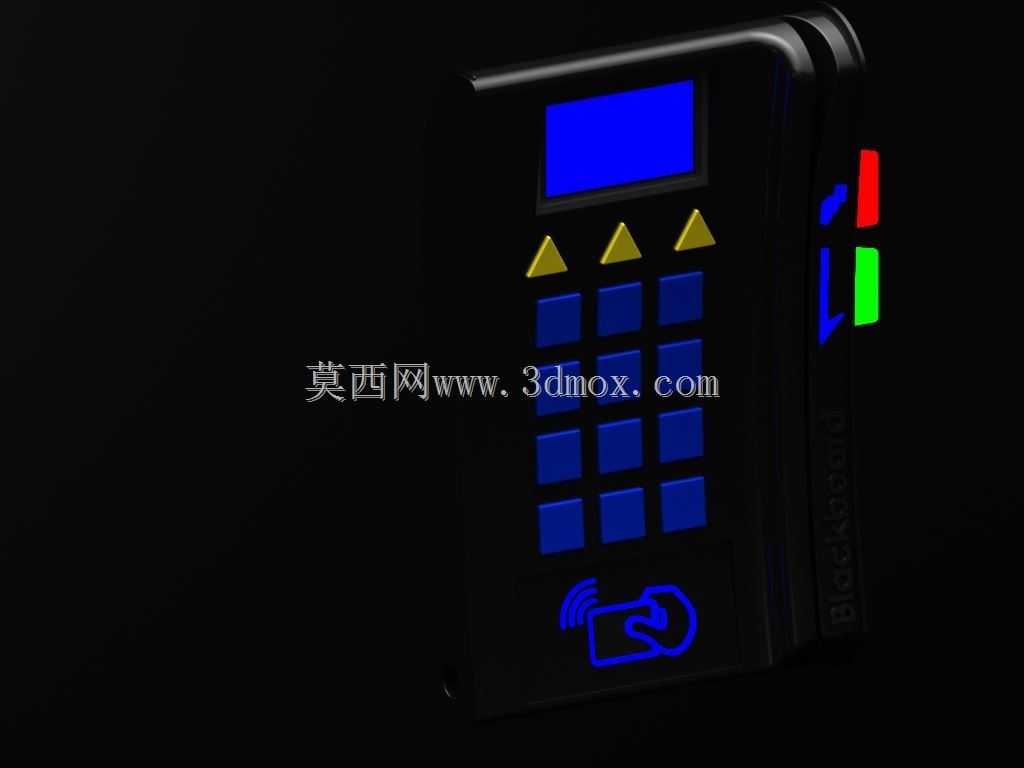

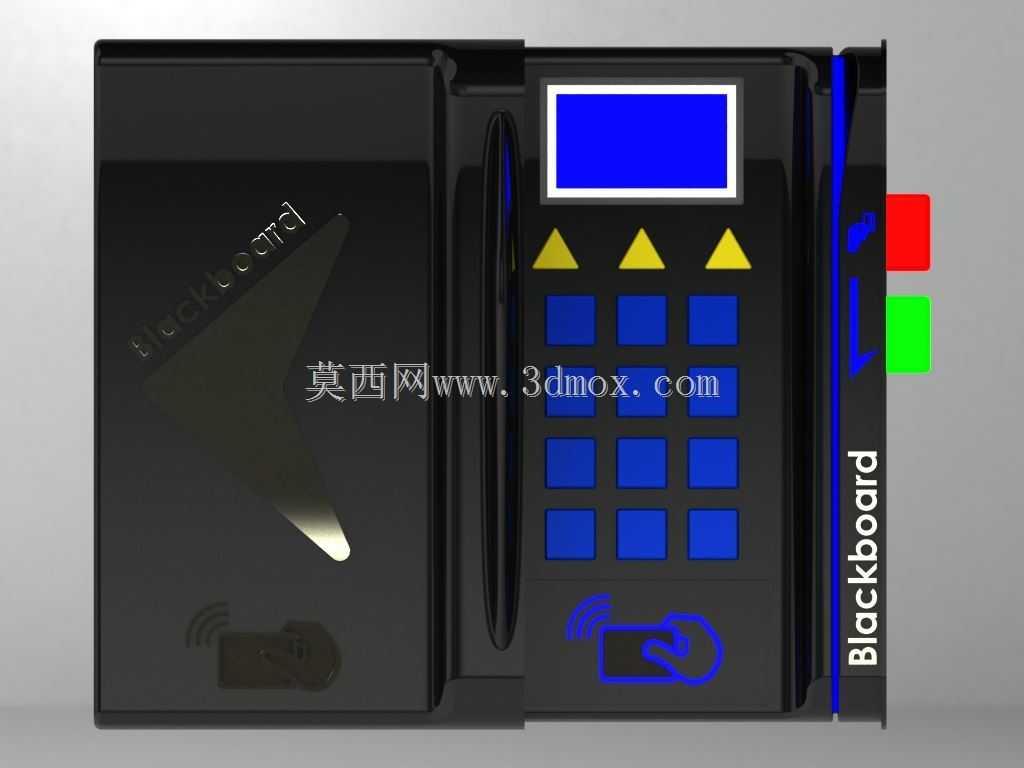

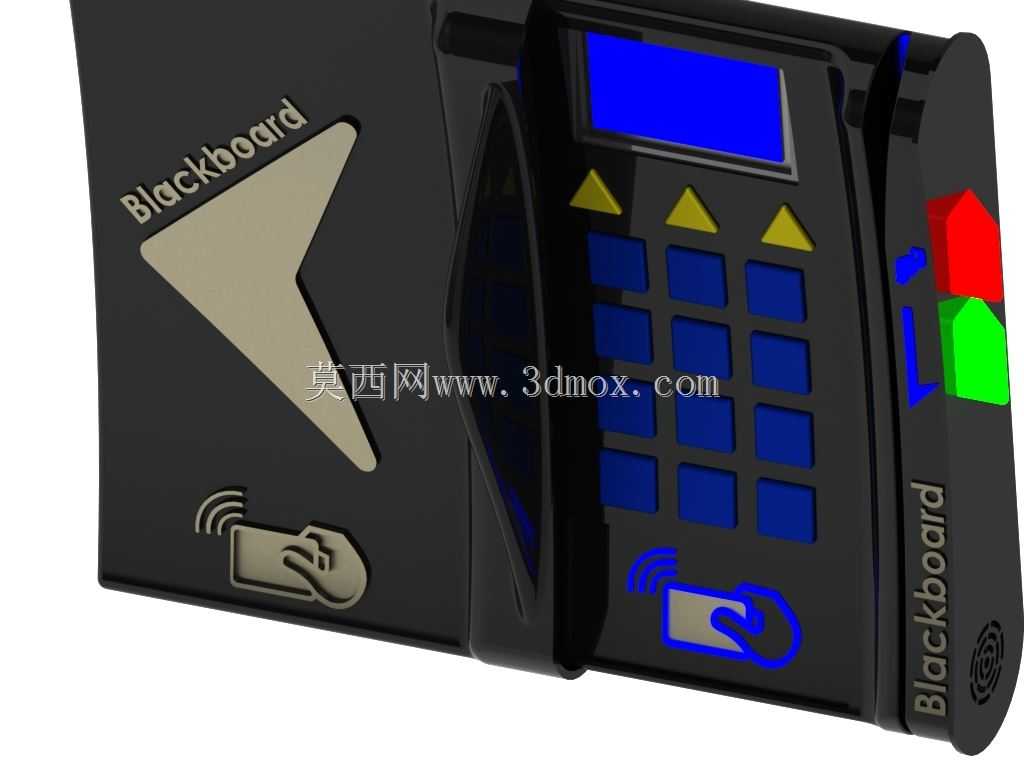

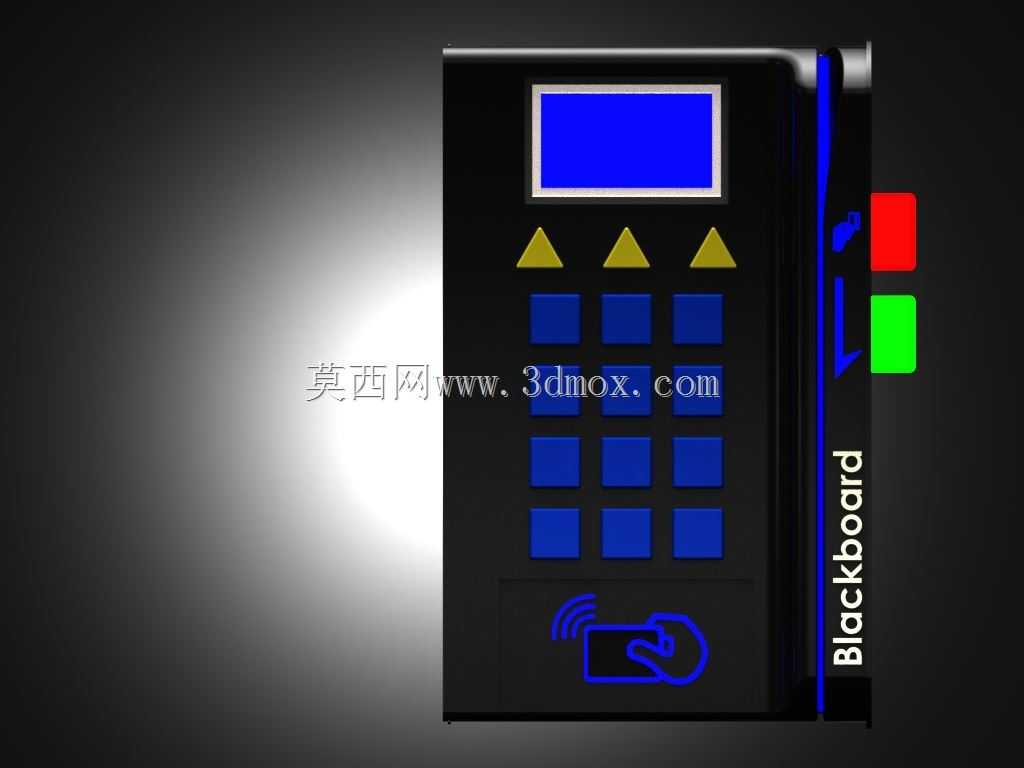

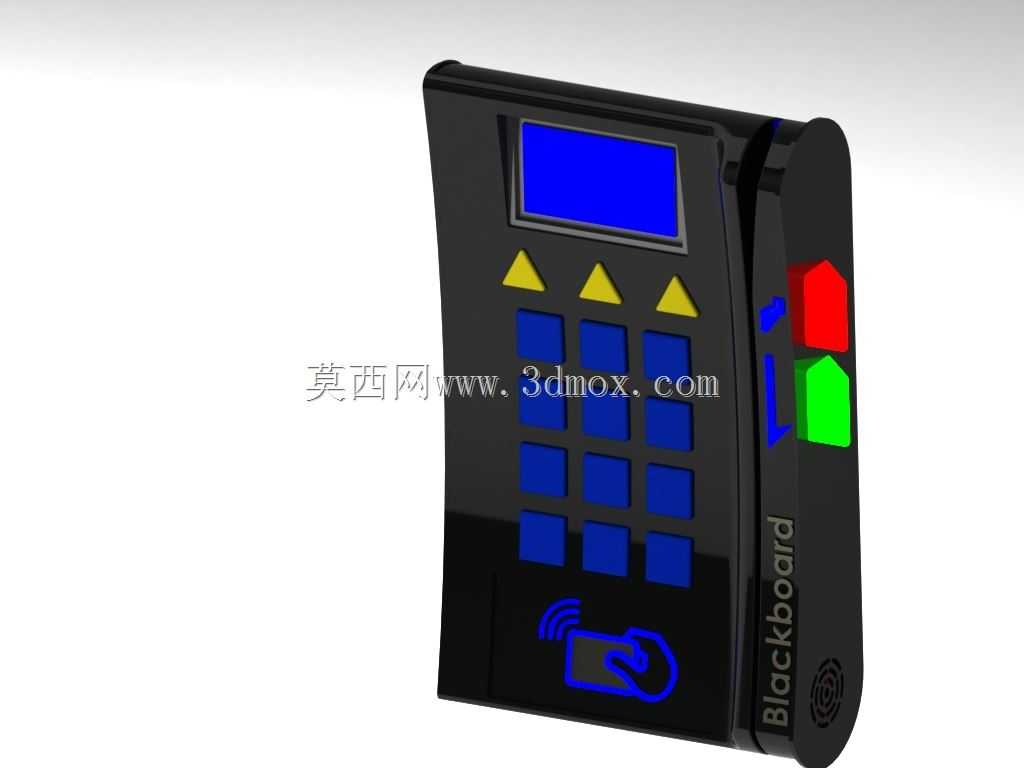

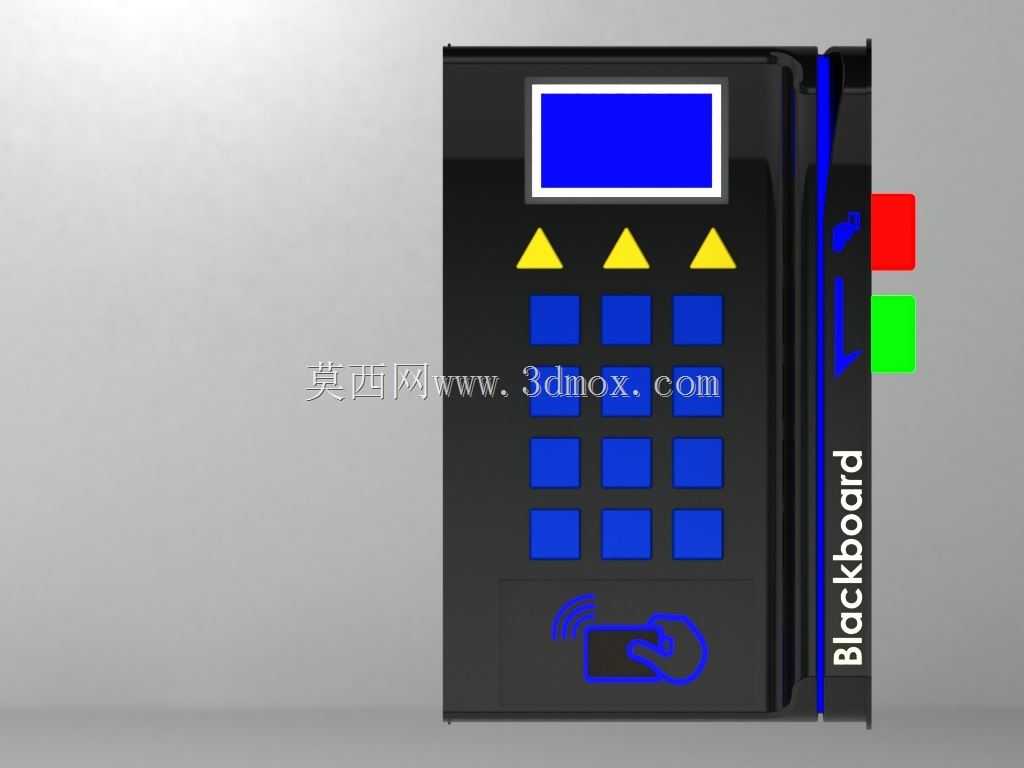

　　这款门禁终端的结构设计，核心围绕户外半露天安装场景的使用痛点展开，首先考虑的是插卡区域的防护需求，户外安装时插卡口长期暴露会堆积灰尘、被雨水侵入，还可能受到外力磕碰损坏内部读卡触点，因此设计了带复位弹簧的滑动防护门，用户单手握持卡具时，可直接用持卡的手推动防护门的外置把手，无需腾出另一只手操作，门体推开后即可顺势将卡插入读卡区域，松手后复位弹簧会自动带动防护门闭合，完全避免用户操作后忘记关闭防护门的问题，防护门闭合后能完全覆盖插卡入口，可抵御日常日晒、扬尘以及小雨天气的侵袭，同时门体结构做了抗冲击加强，能承受日常使用中的意外碰撞，不会轻易出现变形卡滞的情况。设备的人机交互区域做了分区布局，正面上方设置液晶显示模块，

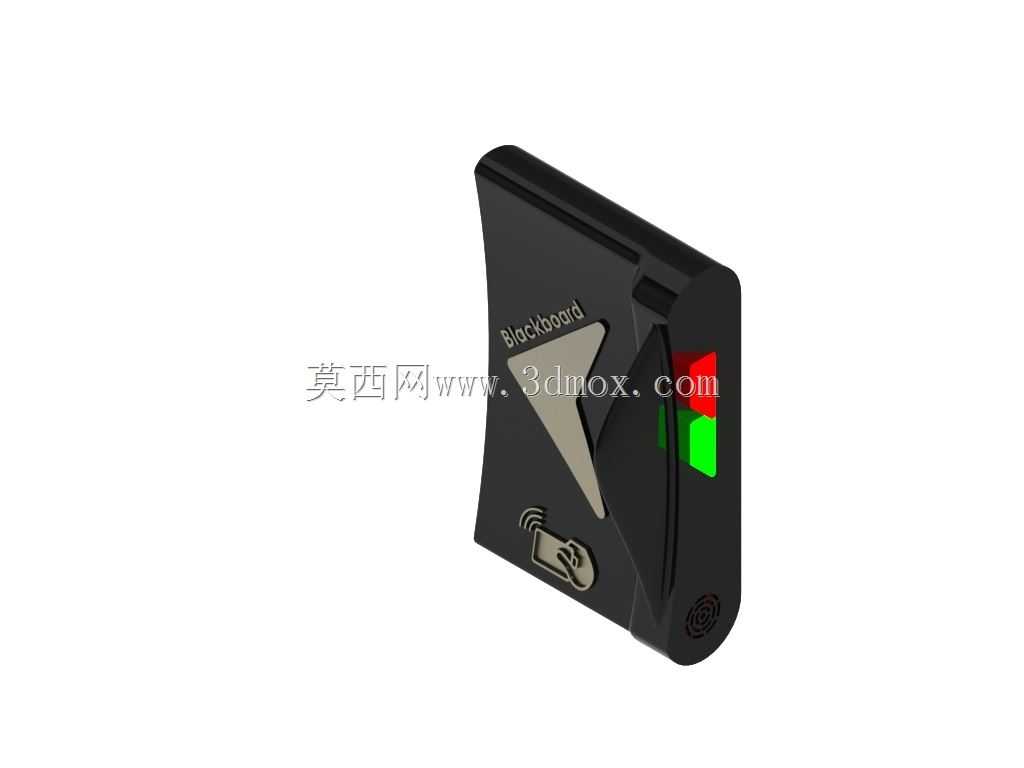

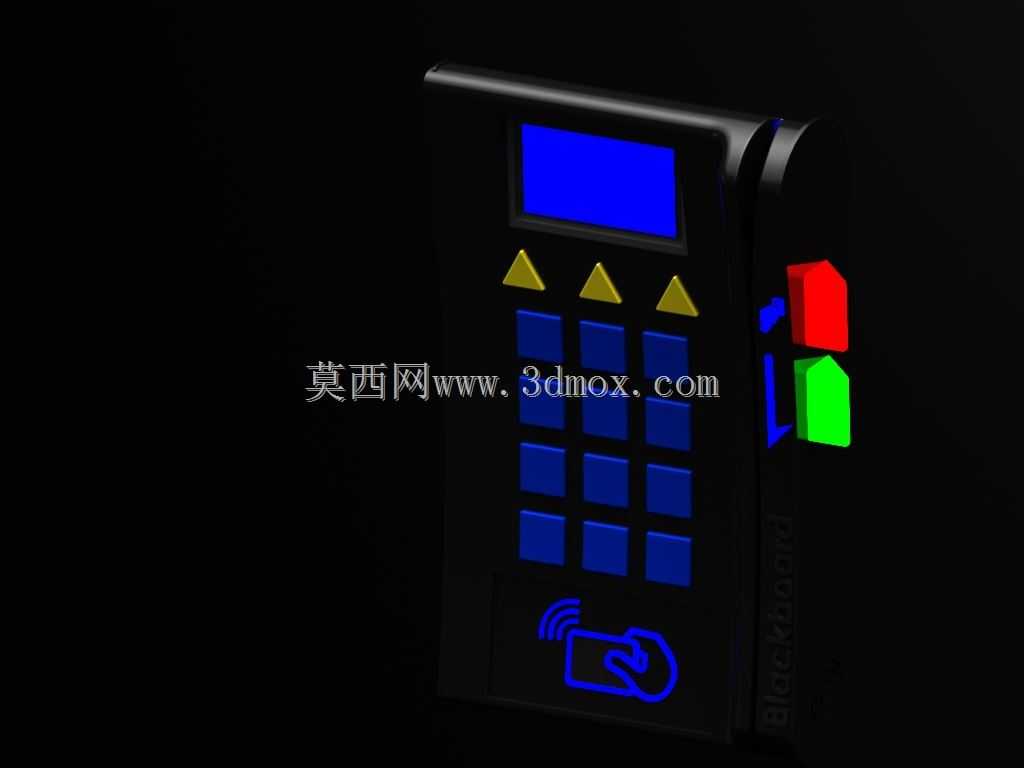

　　可实时展示操作提示、读卡状态、验证结果等信息，显示区域下方排布12颗硅胶按键，按键采用凸起式设计，按键表面做防滑纹理处理，用户在户外戴薄手套操作时也能准确触发，不会出现误触问题，按键上方设置三颗黄色三角标识的功能按键，对应确认、取消、返回的高频操作，降低用户的操作学习成本。设备侧面设置非接触感应识别区，支持射频卡快速感应识别，用户无需插卡，将卡片贴近感应区即可完成验证，适配不同使用习惯的用户需求，感应区做了标识蚀刻，用户可快速找到识别区域。设备的状态指示模块做了冗余设计，除了液晶屏幕的文字提示外，侧面设置红、绿两颗状态指示灯，红色对应验证失败、设备异常状态，绿色对应验证通过、正常待机状态，

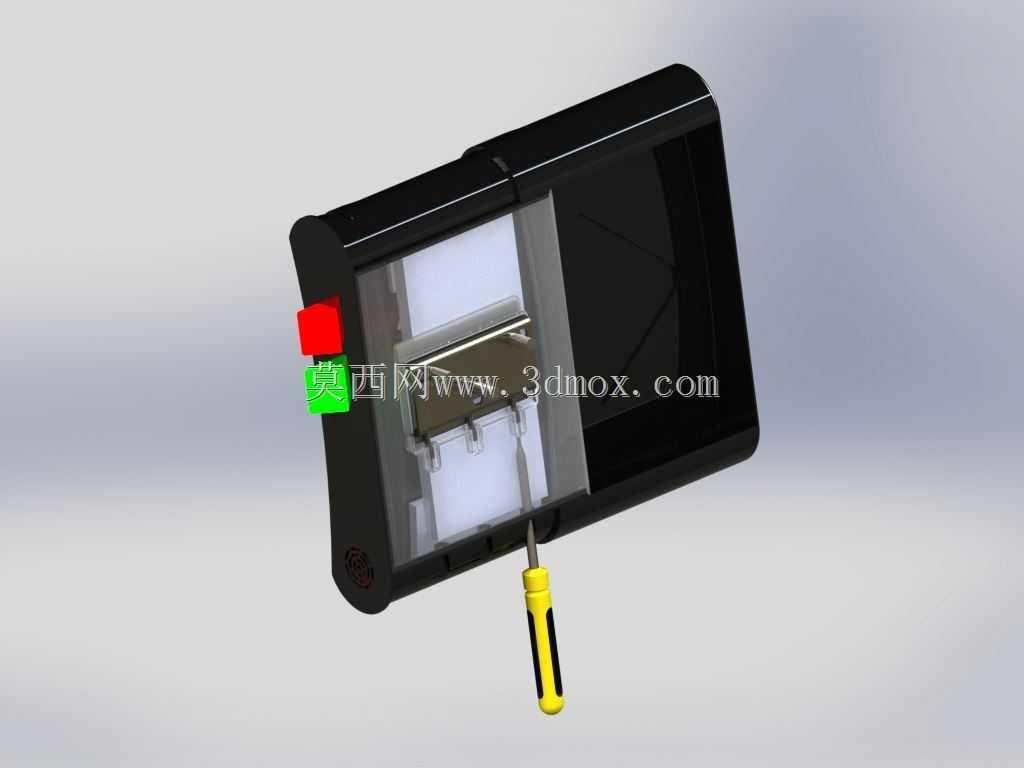

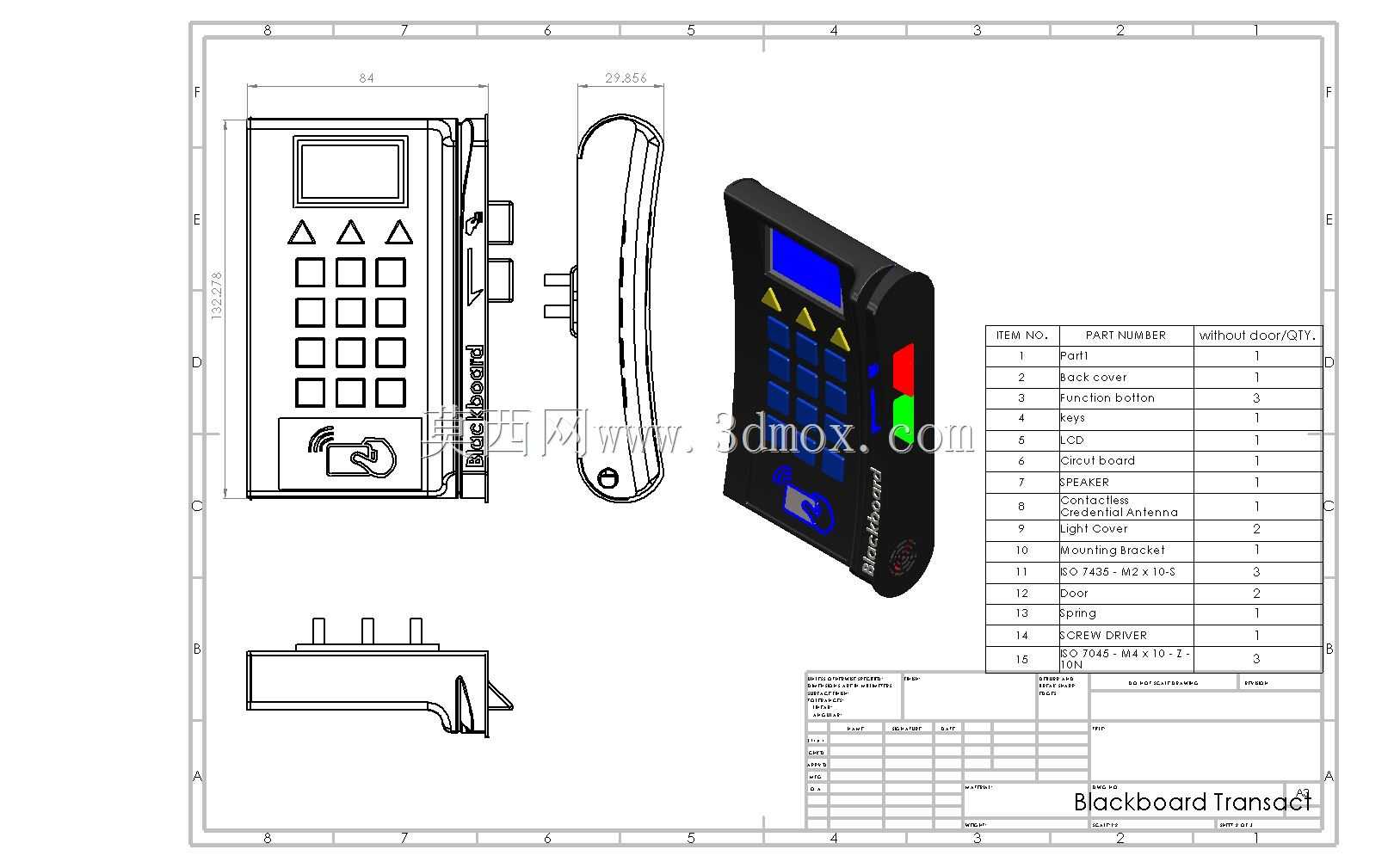

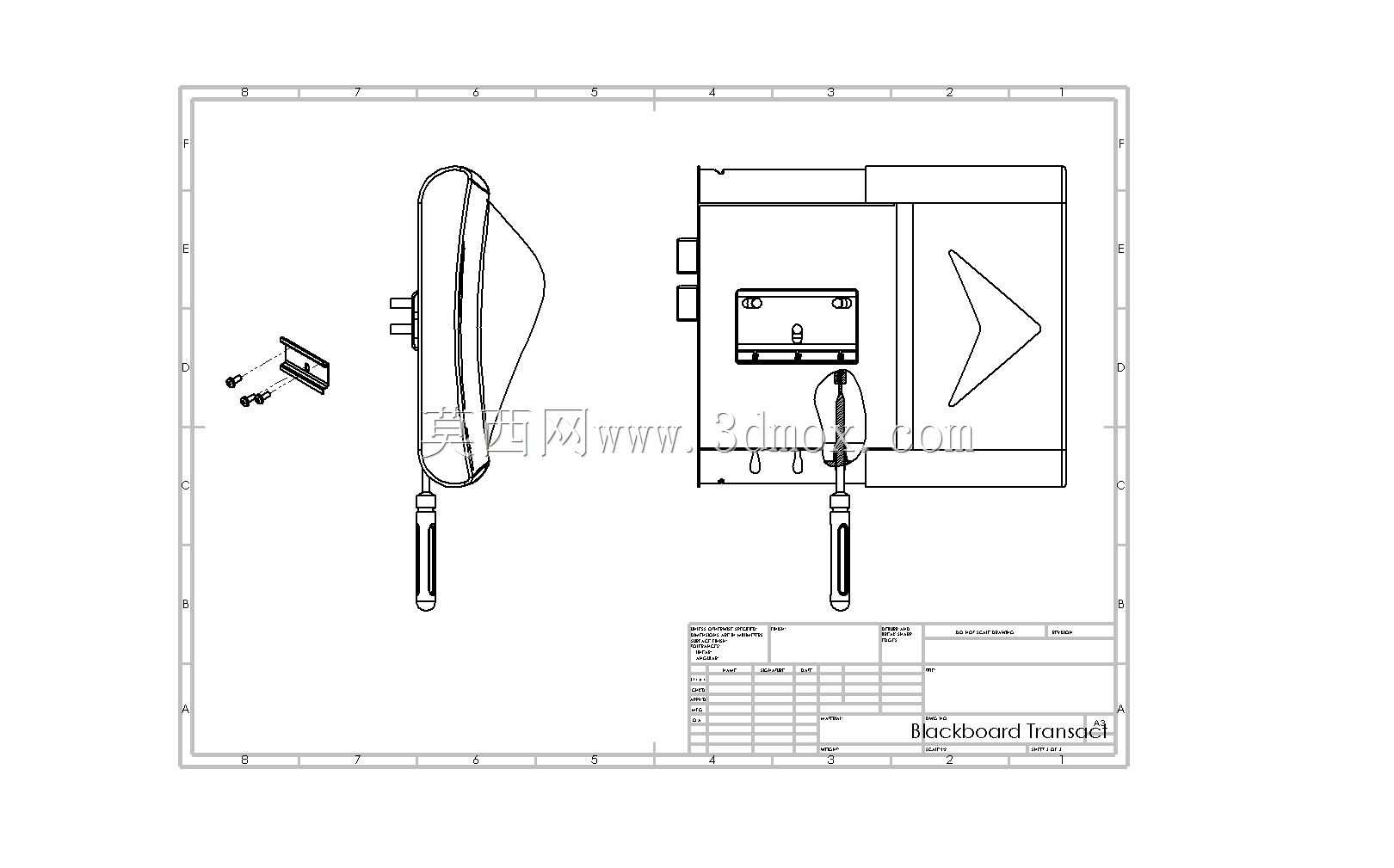

　　用户在距离设备较远的位置也能通过灯光判断操作结果，无需凑近查看屏幕内容。设备的安装结构做了通用化适配，背部采用支架安装形式，配套三个导向螺丝位，安装时可先将支架固定在墙面或者闸机立柱上，再通过导向螺丝将设备主体滑入支架锁紧，安装过程无需多人配合，单人即可完成拆装维护，设备的接线区域隐藏在支架与设备主体的贴合面，安装后接线部位完全被遮挡，可避免雨水顺着线缆流入设备内部，也能防止无关人员随意触碰接线端子造成设备故障。设备的外形做了圆角过渡处理，整体没有尖锐棱角，避免人员通行时意外磕碰受伤，外壳采用阻燃ABS材质，表面做哑光磨砂处理，长期户外使用不会出现明显的反光问题，也不容易残留指纹和污渍，日常清洁维护只需用干布擦拭即可。

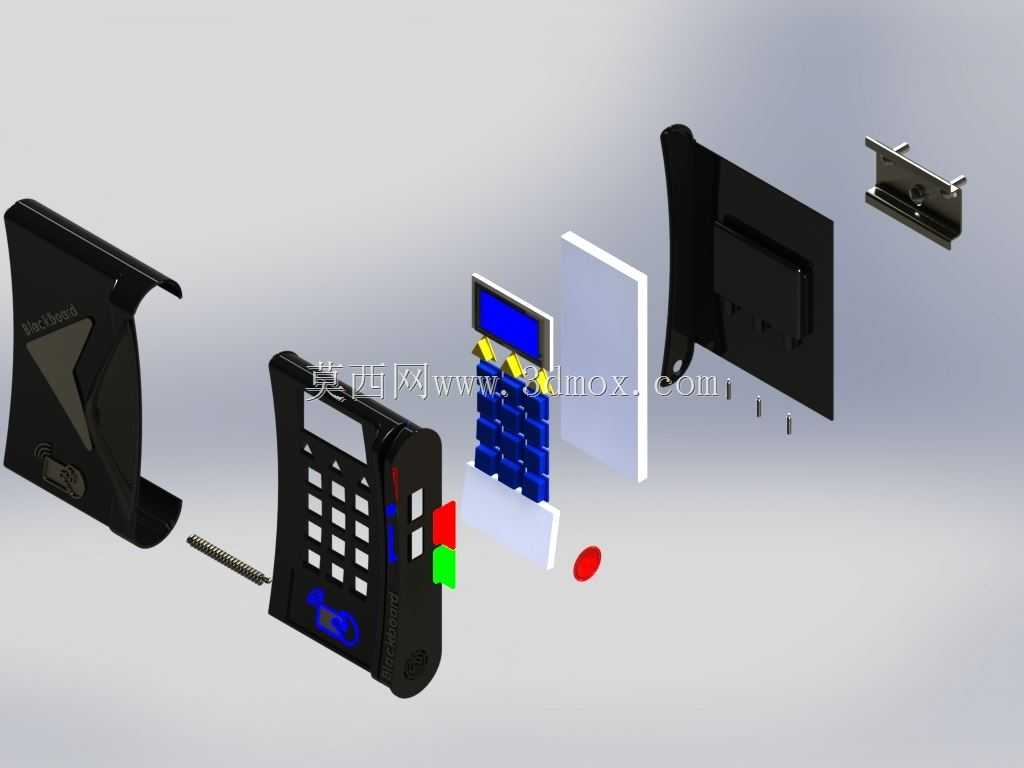

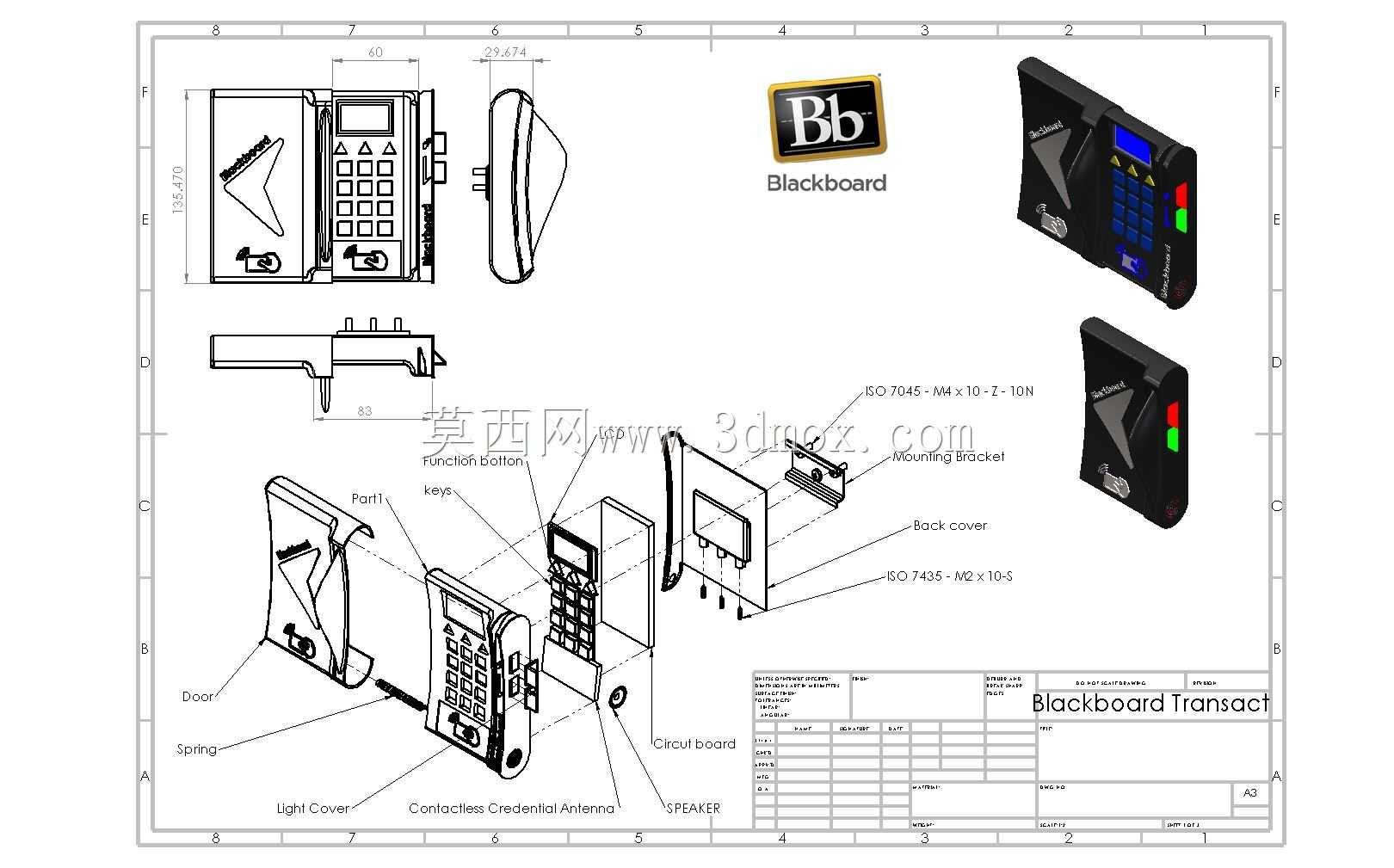

　　设备的内部结构做了分层排布，读卡模块、按键控制板、显示驱动板分别固定在不同的安装柱上，板卡之间预留足够的散热间隙，户外高温环境下工作时不会出现热量堆积的问题，各模块之间采用排线连接，拆装维护时无需整体拆解设备，可单独更换故障模块，降低后期的维护成本。滑动门的运动轨迹做了限位设计，门体滑动到最大开启位置时会被内部限位块挡住，不会因为推力过大导致门体滑脱，复位弹簧的弹力经过反复调校，既不会因为弹力过大导致用户推门费力，也不会因为弹力过小导致门体闭合速度太慢、闭合不严的问题，门体与外壳的接触位置设置橡胶密封条，闭合后可达到IP54的防护等级，完全满足户外安装的防护要求。设备的蜂鸣器设置在外壳侧面的出声孔位置，出声孔做了向下倾斜的设计，可避免雨水从出声孔流入设备内部，蜂鸣器的音量可根据安装场景调整，在嘈杂的厂区门口可调高音量，在安静的办公区域可调低音量，适配不同的使用环境。
