间歇传动用槽轮式日内瓦机构结构

　　在自动化生产线的转位工位、多工位转盘设备、胶片放映机输片结构以及轻工包装机械的间歇送料单元中，这类槽轮式日内瓦传动结构是实现周期性间歇分度动作的核心执行部件，区别于凸轮分度器的高负载特性，这类结构更适合中低速、轻载、分度角度固定的间歇传动场景，能在不需要连续运转的工位间实现精准的步进式传动，避免连续运转带来的工位定位偏差与不必要的动力损耗。从实际功能实现逻辑来看，这套结构由主动拨盘与从动槽轮两个核心构件组成，主动端的圆柱拨销在连续回转过程中，会在特定角度区间嵌入从动槽轮的径向导槽内，带动槽轮完成固定角度的回转动作，当拨销脱离导槽后，槽轮上的内凹锁止弧会与主动盘上的外凸锁止弧相互嵌合，让槽轮在停歇阶段保持位置锁定，

　　不会因为负载惯性或者外部扰动出现角度偏移，保证工位停留时的定位精度。设计这类结构时，首先要根据实际工位数量确定槽轮的槽数，常见的槽数对应固定的分度角，比如四槽结构对应每次90度的分度转角，六槽结构对应每次60度分度，槽数越少，传动过程中的动载荷冲击越大，槽数过多则会导致槽轮整体尺寸偏大，锁止弧的配合长度不足影响停歇阶段的定位刚性，因此多数通用场景下会优先选择四槽或者六槽的结构方案。在确定槽数后，需要匹配主动拨盘的中心距参数，中心距的尺寸直接决定了整套机构的安装边界，拨盘的回转半径要保证拨销进入和脱离导槽时没有刚性卡滞，导槽的宽度要与拨销的直径保持合理的间隙配合，间隙过大会导致传动回程误差，间隙过小则会在高速运转时出现卡涩、

　　磨损加剧的问题。锁止弧的设计是整套结构的关键细节，锁止弧的半径要与主动盘的凸弧半径完全匹配，两者的配合面要保证在拨销完全脱离导槽的瞬间，锁止弧刚好进入嵌合位置，既不能出现提前嵌合导致拨销与槽轮发生运动干涉，也不能出现嵌合滞后导致槽轮在停歇初始阶段出现自由窜动。从安装边界来看，这套结构的两个核心构件都需要通过支撑轴承固定在安装基板上，主动轴与从动轴的平行度公差需要控制在合理范围内，平行度偏差过大不仅会加剧拨销与导槽侧壁的磨损，还会导致锁止弧配合面出现偏磨，长期运转后定位精度快速下降。主动轴的输入端通常会连接减速后的动力源，不需要过高的输入转速，因为槽轮机构在分度阶段的角加速度是突变的，转速越高，启动和停止瞬间的冲击载荷越大，

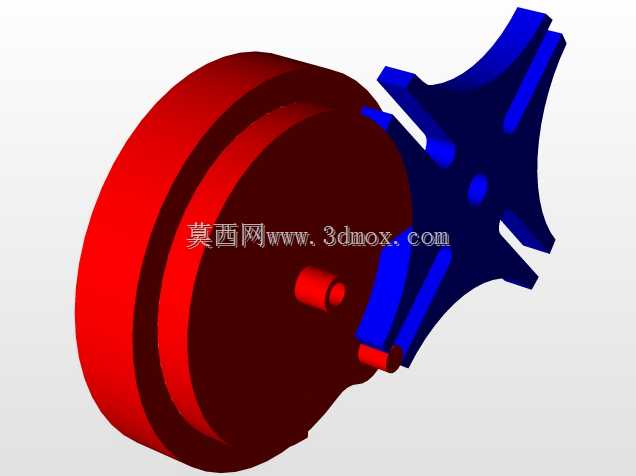

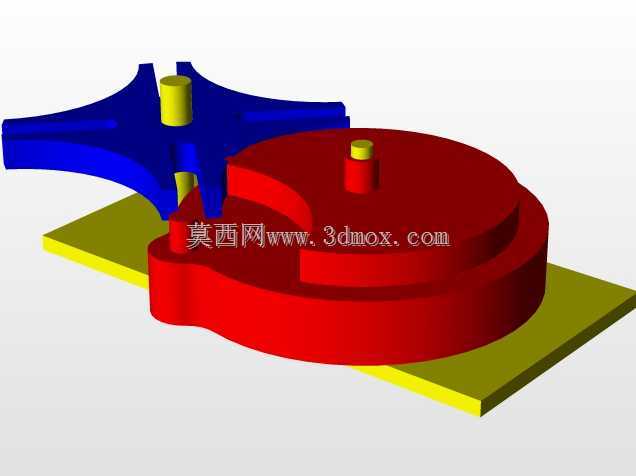

　　会带来明显的振动与噪音，因此这类结构的适用转速通常不会太高，匹配轻载场景下的间歇动作需求完全足够。在实际装配过程中，要注意拨销的轴向固定可靠性，拨销作为直接传递扭矩的零件，需要承受频繁的启停冲击，通常会采用过盈配合加轴向顶丝的方式固定在主动拨盘上，避免长期冲击下出现拨销松动甚至脱落的故障。槽轮的导槽侧壁需要做适当的表面硬化处理，因为拨销与导槽之间是滑动摩擦，频繁的往复接触如果没有足够的表面硬度，会很快出现磨痕，导致传动间隙变大，分度精度丧失。这类结构相比其他间歇传动机构，最大的优势是结构简单，零件数量少，加工难度低，不需要复杂的凸轮型线加工，普通的铣削设备就能完成核心零件的加工，装配调试也相对简便，不需要复杂的相位调整，只要保证中心距与轴系平行度符合设计要求，就能稳定实现预期的间歇传动动作，在很多低成本自动化设备的分度工位上，这类结构的应用性价比远高于高精度的凸轮分度器，能够在满足使用精度要求的前提下，大幅降低设备的制造成本与维护难度。在结构外形上，主动拨盘通常为圆盘式结构，锁止凸弧与拨销安装位集成在同一基体上，从动槽轮的外形根据槽数不同呈现带径向槽的轮状结构，整体结构紧凑，不需要占用太大的安装空间，可以直接集成在设备的安装板内侧，不需要额外设置复杂的防护结构，只要在传动位置加装简单的防尘罩，避免加工碎屑或者灰尘进入导槽与锁止弧配合面即可长期稳定运行。
