电力传动用行星太阳齿轮箱结构设计

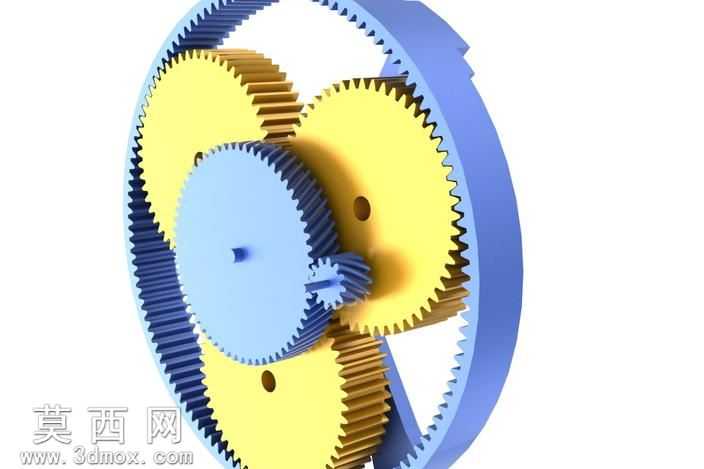

本作品为电力传动场景应用的太阳齿轮箱三维建模成果，建模过程中严格遵循行星轮系的传动啮合原理，对整套轮系的结构参数进行精准匹配。建模阶段首先完成中心太阳轮的参数化构建，依据传动比要求设定太阳轮的模数、齿数、齿宽参数，对轮齿的渐开线齿面进行精准拟合，保证齿形轮廓符合机械传动的啮合精度要求。随后完成三个周向均匀分布的行星轮建模，行星轮采用双联齿轮结构设计，分别与中心太阳轮、外侧内齿圈形成啮合副，建模时严格控制行星轮的安装孔位精度，保证三个行星轮的中心距完全一致，确保轮系运转时载荷均匀分布，避免出现偏载卡滞的问题。外侧内齿圈采用一体化环形结构设计，内齿参数与行星轮大端齿形完全匹配，齿圈外侧设置定位安装结构，满足齿轮箱的整机装配需求。材质渲染阶段，对中心太阳轮赋予浅蓝色工程塑料质感材质，三个行星轮分别赋予明黄色与棕黄色金属质感材质，外侧内齿圈赋予深蓝色金属材质，通过不同色彩区分不同传动层级的零件，清晰展现轮系的层级啮合关系，同时对轮齿啮合接触面做轻微的光泽处理，还原机械加工零件的表面质感。结构设计上，整套轮系采用典型的NGW行星轮系布局，太阳轮作为动力输入端，行星轮在绕自身轴线自转的同时沿内齿圈做公转运动，可实现大传动比的动力减速传输，适配电力传动场景下的动力转换需求。建模过程中对所有零件的装配间隙进行合理预留，既保证轮齿啮合的紧密性，又避免运转过程中出现干涉问题，每个齿轮的安装孔、定位结构都做了细节还原，完整呈现太阳齿轮箱的内部传动结构与装配关系，可用于传动原理演示、结构设计参考等场景。
