塑料电器内部安装固定支架结构设计

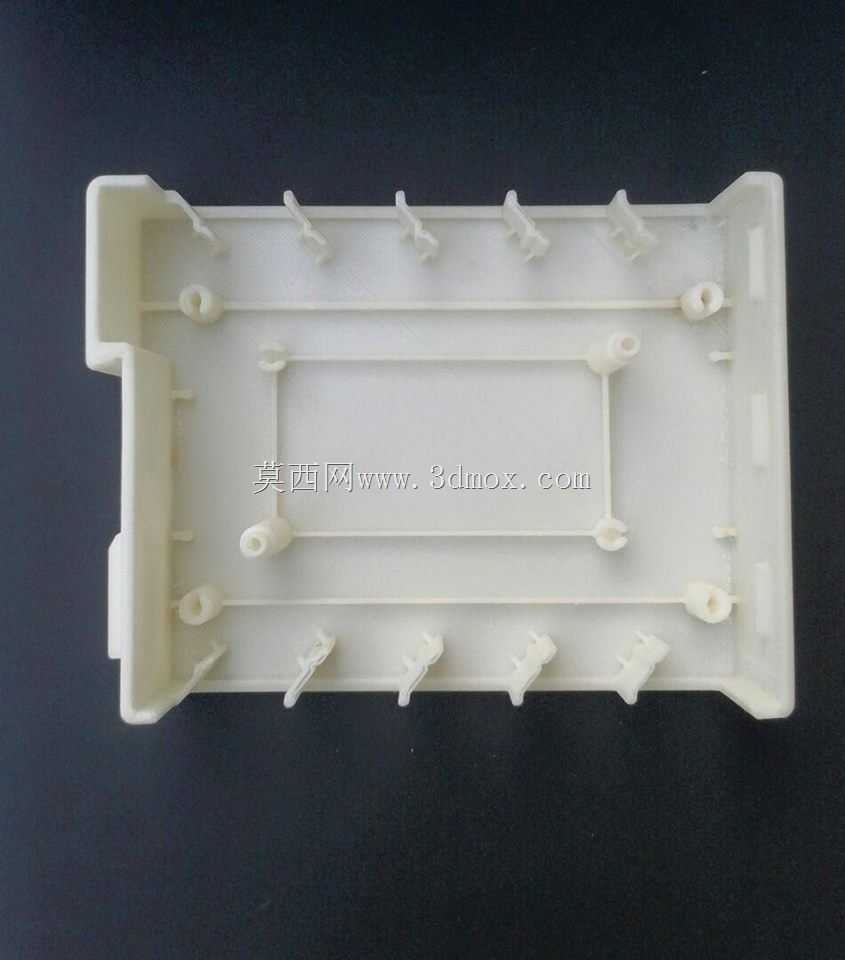

　　这款塑料支架主要面向小型桌面电器、家用控制模块的内部装配场景，作为核心承载构件承接内部电路板、接线端子与小型功能元件的固定需求，在实际产线装配中可直接卡入设备外壳预设卡槽，无需额外设计复杂的金属固定压片，能有效缩减整机装配工序数量。从结构设计逻辑来看，整体采用长方形框式布局，外围设置一圈高度统一的围边，围边外侧预留的卡扣凸台可与设备外壳内壁的卡槽精准配合，装配时仅需沿垂直方向按压即可完成定位，卡扣的拔模角度控制在1.5度，既保证装配时的推入顺畅度，又能避免长期使用后出现松脱移位的问题。支架内部的支撑柱采用差异化高度设计，对应电路板上不同高度的元件避让需求，每根支撑柱顶端都预留了自攻螺丝安装孔位，孔位周边做了0.8mm的加厚筋条处理，

　　可承受螺丝锁附时的扭矩冲击，不会出现柱体开裂的问题。横向排布的多组弹性卡扣，主要用于固定内部排线与小型插接元件，卡扣的悬臂厚度设置为1.2mm，弹性变形量控制在1.5mm以内，既能保证卡入时的操作手感，又不会因反复拆装出现悬臂断裂的情况。在安装边界方面，支架整体长宽尺寸匹配常规小型电器的内部安装腔，外围围边与外壳内壁的间隙控制在0.2mm，可避免装配后出现横向窜动；底部的支撑脚高度统一，与外壳底壳的接触面积做了加大处理，可分散整体承载重量，不会因长期承重出现局部塌陷。设计过程中充分考虑了注塑生产的工艺要求，所有转角位置都做了R0.5的圆角过渡，避免注塑时出现应力集中导致的部件变形，所有筋条的厚度都控制在主体壁厚的0.6倍，

　　可有效减少注塑冷却过程中的缩痕问题，提升成品外观平整度与结构强度。在实际应用中，这款支架可适配多种小型控制类电器的内部装配需求，无需大幅修改结构即可匹配不同尺寸的电路板安装，支撑柱的位置可根据实际元件布局做小幅调整，预留的走线空间可容纳多组不同线径的内部连接线，避免排线挤压出现绝缘层破损的风险。支架的材料选用常规ABS工程塑料，具备足够的结构强度与绝缘性能，可满足电器内部的安全使用要求，整体重量较轻，不会额外增加整机的负重。
