费斯托DNC40-700-PPVA钢制气缸结构

　　这款费斯托钢制气缸在自动化产线的气动回路里属于核心直线执行部件，日常在汽车零部件焊装工位的夹具驱动、包装线的推料机构、物流分拣线的挡停机构上都能见到同规格产品的应用，相比铝合金缸体的同行程气缸，钢制缸体的抗磕碰能力更强，在焊装工位这种存在焊渣飞溅、工件剐蹭风险的场景里，使用寿命会比轻型铝缸气缸高出不少。从结构设计来看，这款DNC系列气缸采用的是标准拉杆式缸体结构，四根钢制拉杆贯穿前后端盖，将缸筒牢牢压紧，这种结构的优势在于维修拆解十分方便，现场运维人员只需要松开拉杆两端的锁紧螺母，就能更换内部的活塞密封圈、防尘圈等易损件，不需要整体更换气缸，能有效降低产线的备件成本。缸径设定为40mm，对应700mm的长行程，在0.

　　6MPa的常规工厂供气压力下，理论输出推力可以达到750N左右，足够驱动几十公斤级的工装夹具或者工件完成直线往复动作，长行程的设计也让它可以适配大跨度的工位动作需求，比如在大型板材的上料工位，需要推动吸盘架完成长距离的移送，这个行程就能满足跨距要求。安装边界上，这款气缸的前后端盖都预留了标准的内螺纹安装孔，既可以采用法兰式安装固定在设备机架上，也可以搭配脚座做卧式安装，还能配合中间耳轴实现摆动式安装，适配不同设备的安装空间要求；活塞杆端采用标准外螺纹设计，可以直接连接浮动接头、鱼眼接头或者推板，不需要额外做转接件加工，能减少设计人员的出图工作量。从气动接口的布局来看，进出气口设置在缸筒的侧面，采用标准G1/4管螺纹，

　　和工厂常规的气动气管接头完全通用，不需要采购特殊规格的接头配件；缸筒两端还设置了可调缓冲针阀，在活塞运行到行程末端的时候，可以通过调节针阀的开度来调整缓冲气垫的强度，避免活塞硬撞击端盖产生噪音和结构冲击，尤其是700mm的长行程工况下，活塞运行到末端的线速度不低，可调缓冲结构能大幅降低气缸运行的冲击载荷，延长气缸和相连机构的使用寿命。在实际选型应用的时候，需要注意长行程气缸的水平安装支撑问题，700mm行程的气缸如果水平安装，缸筒自身的重量加上活塞杆伸出后的悬臂重量，会对活塞杆的密封件产生偏载，所以设计安装结构的时候，需要在活塞杆的伸出端搭配直线导轨做导向支撑，避免活塞杆承受径向力，否则很容易出现活塞杆弯曲、

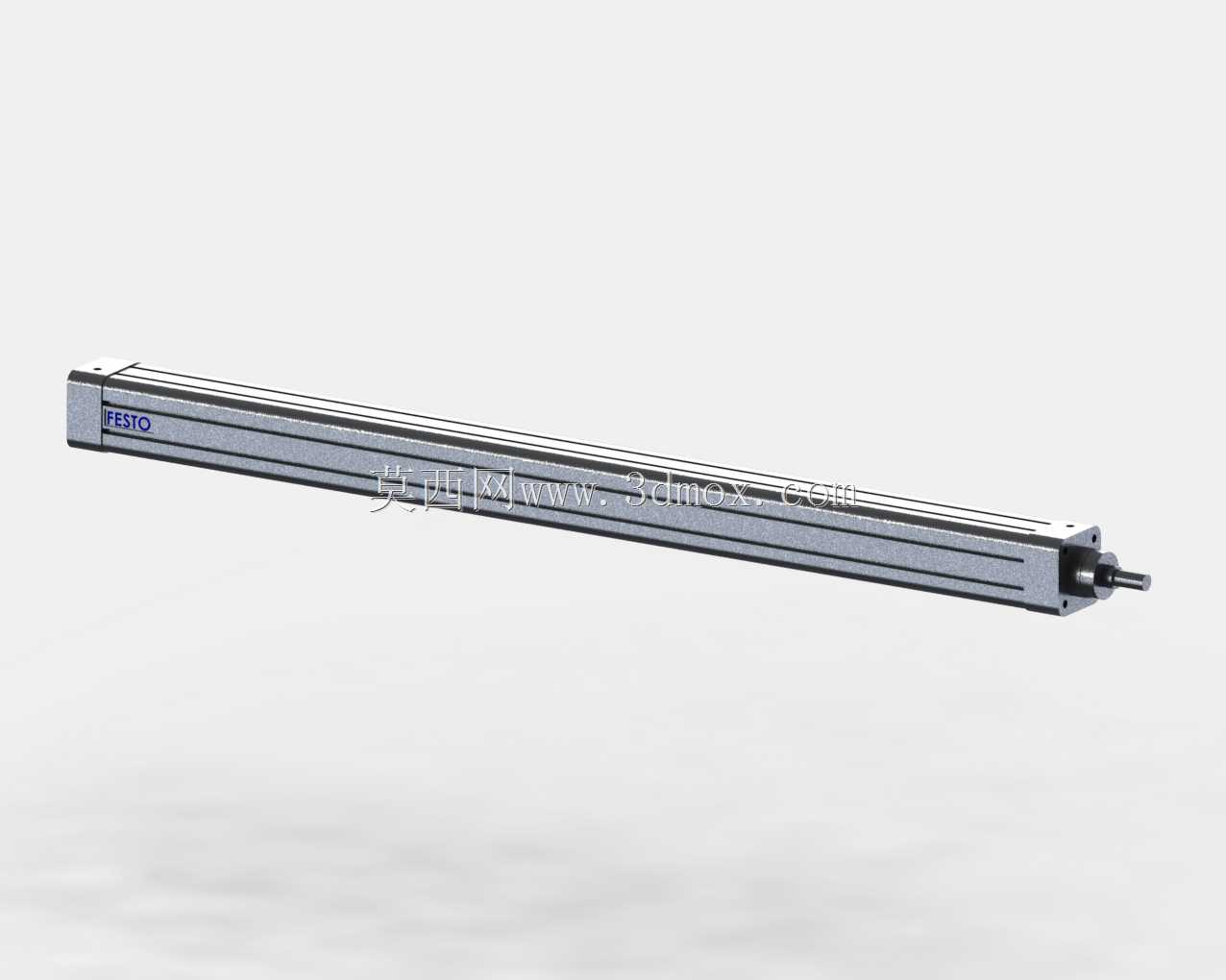

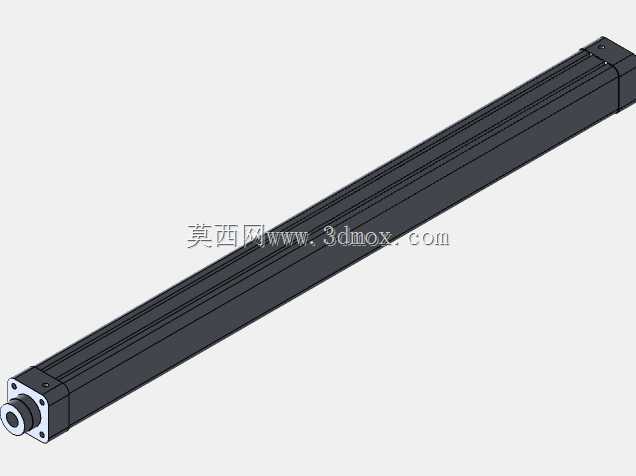

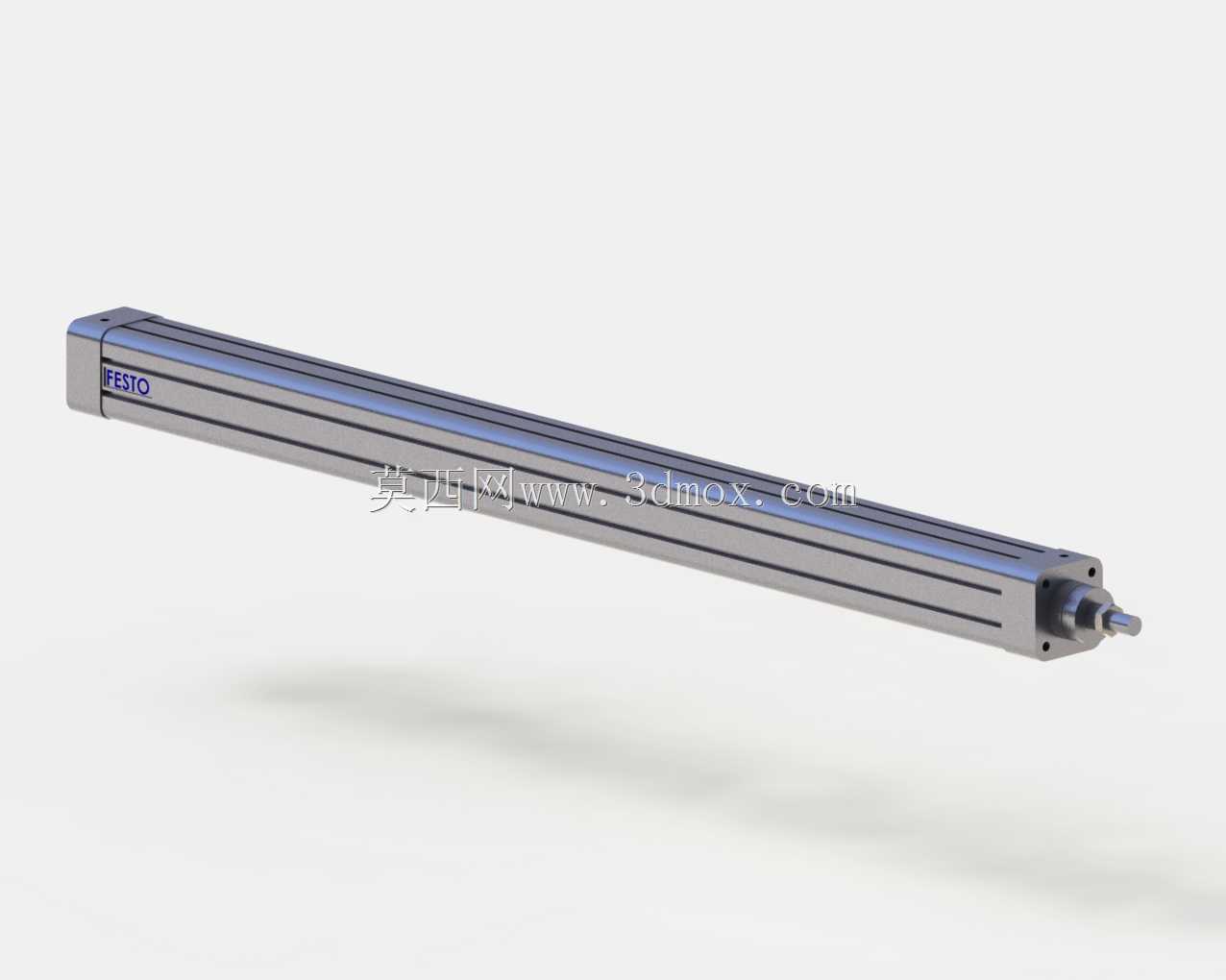

　　密封件过早磨损漏气的问题。另外这款气缸的活塞上采用了双向密封结构，活塞密封圈和耐磨环分开设置，耐磨环采用聚四氟乙烯填充材质，摩擦系数低且耐磨性能好，能减少活塞运行时的爬行问题，在低速运行的工况下也能保证动作平稳，不会出现卡顿或者窜动的情况，适合对动作平稳性有要求的精密装配工位使用。缸体表面做了氧化发黑处理，具备一定的防锈能力，在车间多粉尘、少量切削液飞溅的环境下也能正常使用，不需要额外做防护套，当然如果是在焊接工位有大量焊渣飞溅的场景，还是建议给活塞杆加装伸缩防护套，避免焊渣烫伤活塞杆表面的镀铬层，破坏密封效果。从建模细节来看，这款气缸的模型还原了所有外部安装特征，包括拉杆的六角端头、缓冲针阀的调节槽、缸筒上的型号标识位置、端盖上的安装孔位尺寸，在做设备整体三维布局的时候，可以直接调用这个模型做干涉检查，不需要再手动测绘气缸的外形尺寸，能大幅缩短设计阶段的建模时间；模型的安装孔位、接口尺寸都和实物完全一致，后续出工程图的时候也可以直接提取安装尺寸，不需要反复核对样本参数，减少选型和绘图的出错概率。在气动回路设计搭配上，这款气缸通常搭配两位五通电磁阀控制动作方向，配合节流阀调节伸出和缩回的运行速度，如果需要中间位置停止的话，也可以搭配三位五通中封式电磁阀，不过因为气体的可压缩性，停止精度会受到负载和气压波动的影响，对停止精度要求高的工位还是建议搭配导轨和阻挡机构做硬限位。
