工业传动用膜片式挠性联轴器结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:483513
  • 工业传动用膜片式挠性联轴器结构
  • 工业传动用膜片式挠性联轴器结构

  在各类工业传动系统的轴系布局中,两轴对中误差是无法完全规避的工程实际问题——不管是加工阶段的轴端形位公差累积、装配过程中的安装偏差,还是设备运行时负载变化带来的机架形变、温升导致的轴系热伸长,都会让刚性连接的轴系承受额外的交变附加载荷,轻则加剧轴承磨损、缩短传动件寿命,重则引发轴系疲劳断裂、传动失效。这类场景下,挠性联轴器就是承担轴系连接、补偿偏差、缓冲减振的核心传动部件。

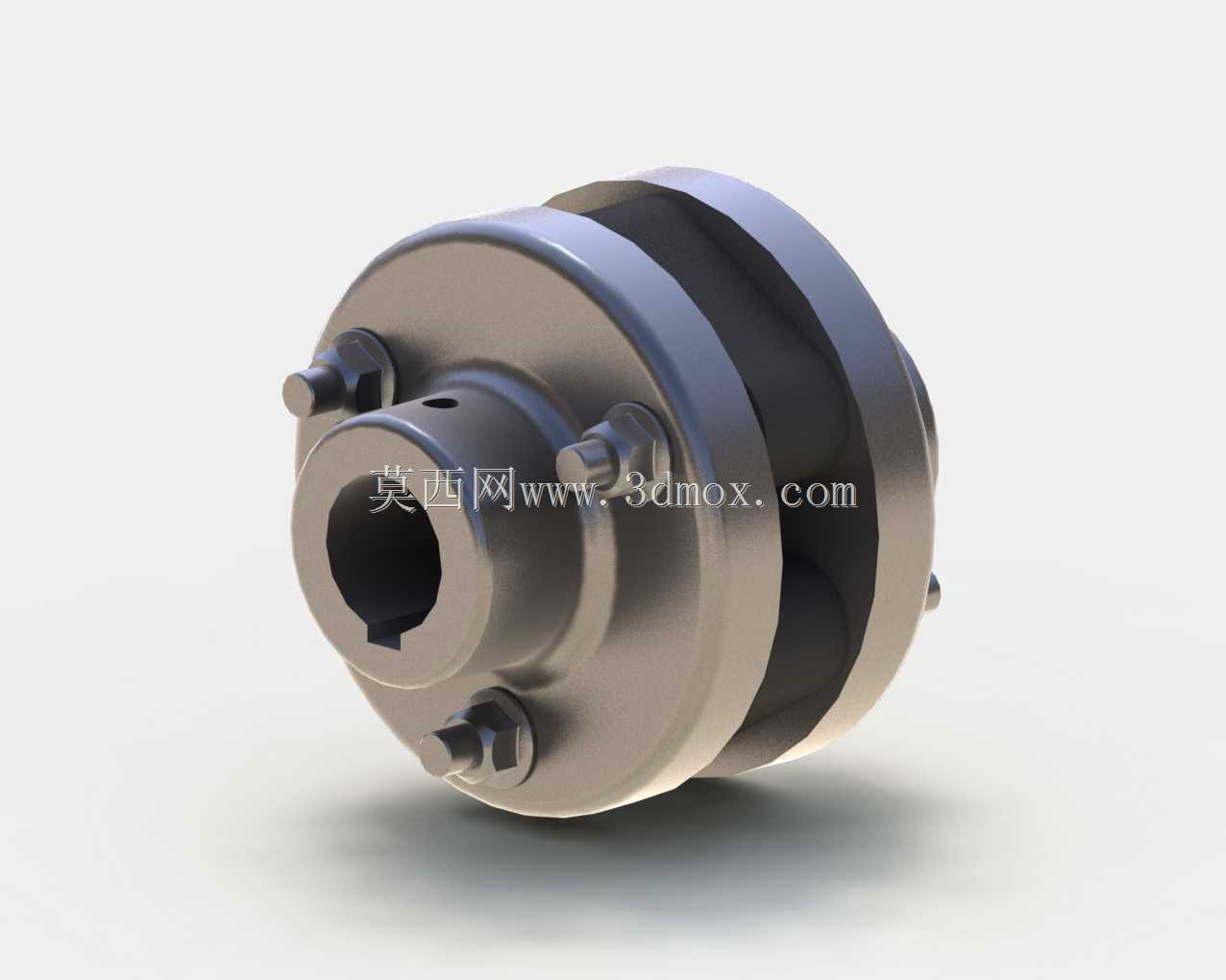

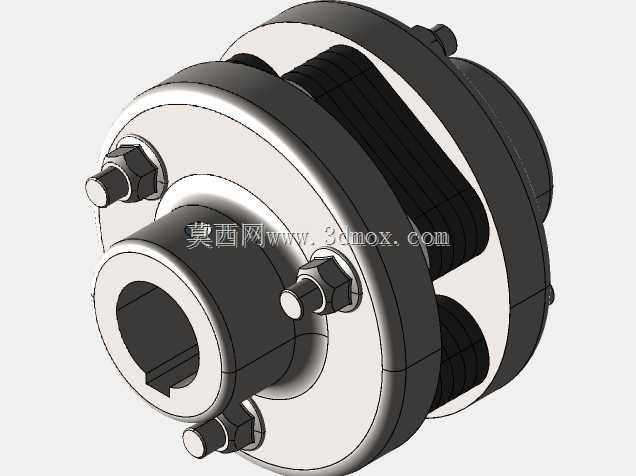

  从结构设计逻辑来看,这款挠性联轴器采用双膜片组的对称布局,两端的轮毂分别通过键槽与主动轴、从动轴实现周向固定,轮毂端面加工有定位止口,与膜片组的贴合面保证足够的平面度与同轴度,膜片组通过周向均布的锁紧螺栓实现与两端轮毂的刚性压紧,扭矩通过膜片组的金属弹性形变来传递,不需要额外的润滑结构,也不存在橡胶弹性元件老化的问题,适配更宽的工况温度范围。设计阶段首先要明确的是安装边界参数:轮毂的内孔直径需要匹配对应轴径的公差带,通常选用H7/k6的过渡配合保证周向定位精度,键槽尺寸符合GB/T 1095的平键标准,确保与常用轴伸的键槽通用互换;轮毂的外圆尺寸、膜片组的最大外径决定了联轴器安装所需的径向空间,在布局轴系周边的机架、护罩结构时,需要预留至少3-5mm的径向安全间隙,避免运行时出现运动干涉。联轴器的总长度需要匹配两轴端的预留轴向间距,设计时膜片组预留了一定的轴向补偿量,能够抵消轴系运行时的热伸长量,不需要额外预留过大的轴端间隙。

  实际选型应用时,这类挠性联轴器的补偿能力覆盖三个维度:角向偏差通常可允许1°以内的两轴夹角偏移,径向偏差可补偿零点几毫米的两轴径向错位,轴向偏差可适应数毫米的轴向往复窜动,相比刚性联轴器,能够大幅降低轴系对安装对中的精度要求,减少现场装配的调试工时。在功能特性上,金属膜片的扭转刚度较高,传动过程中几乎没有回转背隙,能够精准传递旋转运动,尤其适配伺服传动、精密机床主轴这类对传动精度要求较高的场景;同时膜片的弹性形变能够吸收轴系运行中的高频振动,阻隔振动在主动端与从动端之间的传递,降低整个传动系统的振动噪声,比如在泵组、风机这类连续运转的流体设备上应用时,能够有效减少叶轮端的振动传递到电机端,延长电机轴承的使用寿命。

  建模过程中需要重点关注几个细节结构:周向均布的锁紧螺栓需要做等距阵列,螺栓的预紧沉孔深度要保证螺栓头完全沉入轮毂端面,避免螺栓突出影响周边结构;膜片组的叠层结构在建模时可以通过分层拉伸再组合的方式还原,不需要完全还原每一层金属薄片的微观结构,但要保证膜片组的总厚度与实际产品参数一致;轮毂内孔的键槽需要做倒角处理,避免装配时键槽棱边刮伤轴表面;两端轮毂的结构做对称设计,能够减少零件种类,降低加工与备件管理的成本。在做装配仿真时,需要验证两轴在最大允许偏差角度下,膜片组的形变是否在材料的弹性许用范围内,螺栓与螺栓孔之间是否会出现卡滞,确保在极限补偿位置下,联轴器依然能够顺畅传递扭矩,不会出现结构干涉。

  这类联轴器的应用场景覆盖非常广,从普通的输送带传动、小型机床的进给轴传动,到精密的自动化设备伺服轴、新能源设备的动力传动,只要是存在两轴连接需求、且无法保证绝对对中的传动场景,都可以选用这类结构。相比齿式联轴器,它没有相对滑动的摩擦面,不需要定期维护加注润滑脂;相比弹性套柱销联轴器,它的耐温范围更宽,不会出现弹性套老化碎裂的问题,长期运行的可靠性更高,在很多免维护要求的传动场景中已经逐步替代传统的弹性联轴器结构。设计选型时只需要根据传递的额定扭矩、最高转速、轴径尺寸、所需补偿量几个核心参数匹配对应规格即可,不需要做复杂的定制化结构修改,通用化程度很高。
